Tymate M7-3 Handbuch

Lieferumfang

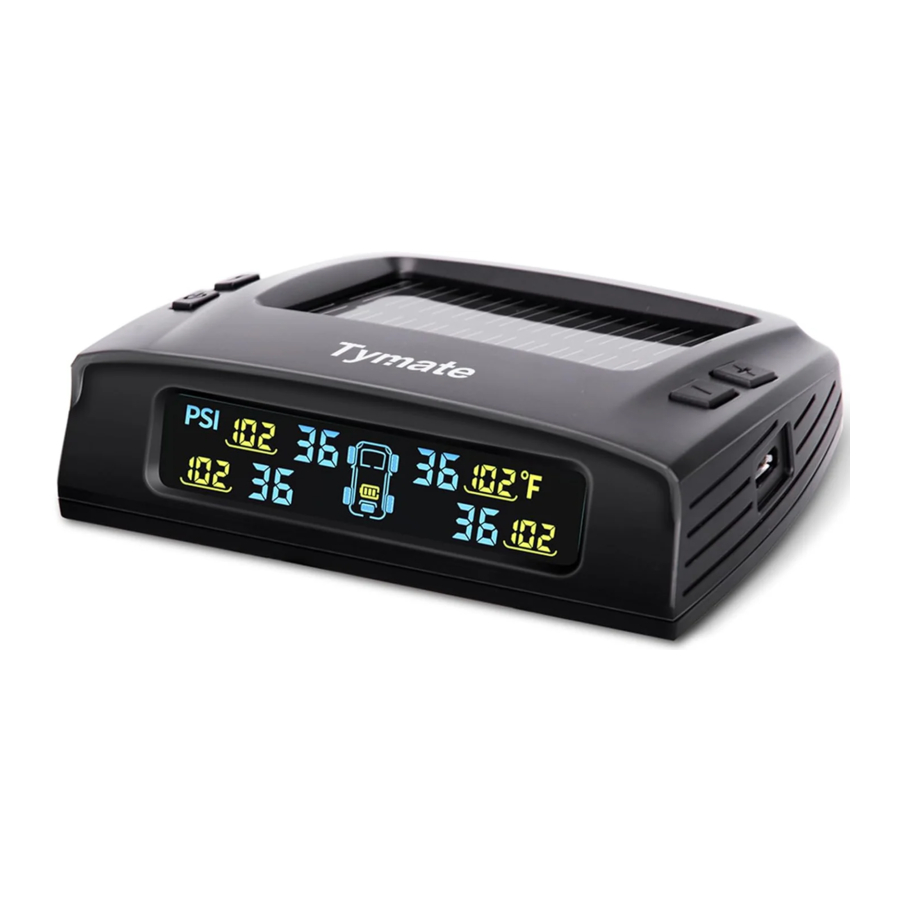

Der Monitor und Zubehör

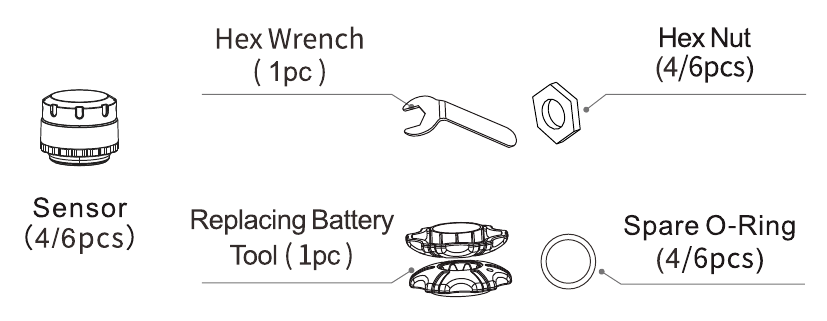

Der Sensor und Zubehör

Monitorinstallation

Schalten Sie den Monitor ein und installieren Sie dann die Sensoren. Drücken Sie die Taste "" für 3 Sekunden lang, um den Monitor einzuschalten.

Halten Sie Abstand zu elektronischen Geräten wie Armaturenbrett, Dashcam oder anderen elektronischen Geräten aus dem Zubehörmarkt.

Stellen Sie sicher, dass das Display vor dem ersten Gebrauch vollständig aufgeladen ist. Danach kann es über Solarladung betrieben werden.

Sensorinstallation

*Hinweis: Stellen Sie vor der Installation des Sensors sicher, dass der Reifendruck dem erforderlichen Luftdruck oder dem Standardluftdruck entspricht.

1. Schalten Sie zuerst den Monitor ein und installieren Sie dann die Sensoren

2. Schrauben Sie die Mutter ein.
   (Schrauben Sie die Mutter nur dann ein, wenn Sie eine Diebstahlsicherung benötigen.)

3. Schrauben Sie den Sensor auf das Ventil

4. Ziehen Sie die Mutter mit dem mitgelieferten Schraubenschlüssel fest.


Installation des Signalverstärkers (Optional)

Der Signalverstärker muss in der Mitte der Hinterachse des Anhängers oder Wohnmobils installiert werden, und die Antenne sollte unbedeckt sein. Die Installation ist abgeschlossen, sobald der Signalverstärker an die Stromversorgung angeschlossen und fest montiert ist.

Produkte

Einheit ändern
Um die Reifendruckeinheit auf PSI/BAR umzuschalten, halten Sie die Taste "+" im Standby-Modus 3 Sekunden lang gedrückt.
Um die Reifentemperatureinheit auf F/C umzuschalten, halten Sie die Taste "-" im Standby-Modus 3 Sekunden lang gedrückt.

Anzeige umschalten, um Zugfahrzeug / Ersatzreifen / Anhänger / Ersatzreifen anzuzeigen
(Hinweis: Diese Funktion ist nur verfügbar, wenn die Sensoren für Anhänger/Ersatzreifen installiert sind.) Drücken Sie die Tasten "+" oder "-" im Standby-Modus.

Referenzdruck automatisch eingestellt
Wenn der Sensor installiert ist, wird der aktuelle Reifendruck zum Referenzdruck.
Der Monitor gibt einen Hochdruckalarm aus, wenn der Reifendruck 25% höher als der Referenzdruck ist, und einen Niederdruckalarm, wenn er 15% niedriger als der Referenzdruck ist.

Signalverstärker ein-/ausschalten
Um den Signalverstärker ein- oder auszuschalten, halten Sie die SET (Einstellen)-Taste 3 Sekunden lang gedrückt. Wenn das Signal des Signalverstärkers innerhalb von 5 Minuten nach dem Einschalten des Monitors nicht empfangen wird, blinkt das Signalverstärker-Symbol. Wenn der Signalverstärker ausgeschaltet ist, blinkt das Symbol nicht.

Alarmstatus

Fehlerbehebung

Der Monitor lässt sich nicht einschalten

Bitte laden Sie den Monitor mit einem USB-Kabel neu auf.

Während des Gebrauchs fehlt ein Reifendruck auf dem Display.
Der Monitor sollte nicht zu nah an andere elektronische Geräte wie Armaturenbrett, Dashcam, Navigationssystem oder andere elektronische Geräte aus dem Zubehörmarkt platziert werden. Fahren Sie nach dem Ändern der Monitorposition das Auto 5 Minuten lang, bis der Monitor in den Normalzustand zurückkehrt.

Zweifel an der genauen Reifendruckerkennung des Sensors.
Um den Sensor zu testen, pumpen Sie den Reifen auf oder lassen Sie Luft ab und prüfen Sie, ob sich der angezeigte Druckwert ändert. Wenn sich der Druckwert ändert, funktioniert der Sensor. Wenn sich nichts ändert, funktioniert der Sensor nicht. Schrauben Sie den anderen Reifensensor auf dieses Reifenventil und prüfen Sie, ob der Luftdruck dem Druck des vorherigen Sensors ähnelt. Eine geringe Abweichung des Luftdrucks deutet darauf hin, dass der ursprüngliche Sensor den Luftdruck genau erfasst. Wenn die Luftdruckabweichung groß ist, bedeutet dies, dass der vom ursprünglichen Sensor erfasste Luftdruck nicht genau ist.

Einige Sensoren funktionieren nach längerem Gebrauch nicht mehr.
Die Batterie des Sensors könnte leer sein, sie muss durch eine neue ersetzt werden (Batterie CR2032).

Der Reifendruck steigt während der Fahrt

Dies ist ein normales Phänomen, die Reifentemperatur steigt während der Fahrt an, wodurch der Reifendruck zunimmt.

Das Auto ist der Sonne ausgesetzt, und die Helligkeit des Displays ist gedimmt.
Wenn das Auto der Sonne ausgesetzt ist, steigt seine Temperatur. Wenn die Monitortemperatur 1850°F überschreitet, wird die Displayhelligkeit gedimmt. Nach einer Weile Fahrt kehrt die Displayhelligkeit zum Normalzustand zurück, wenn die Temperatur des Autos sinkt.

Die Reifendrücke sind gleich, aber die Druckalarmwerte sind unterschiedlich.
Dies liegt daran, dass die Sensoren den Referenzdruck des Reifens automatisch einstellen, wenn sie installiert werden. Der Referenzdruck kann für jeden Reifen variieren, was zu unterschiedlichen Druckalarmwerten führt.

Wie geht man mit dem Reifendruckalarm auf dem Display um, wenn der Reifendruck zu hoch ist und der Reifen auf den normalen Druck abgelassen wurde?
Schrauben Sie den Sensor vom Reifenventil ab. Das Display zeigt für den entsprechenden Reifen den Druck "O" an. Nachdem Sie den Sensor wieder am Reifenventil angebracht haben, wird der Referenzdruck automatisch neu eingestellt und der Alarm stoppt.

Wie kann man das Zugfahrzeug oder den Anhänger auf dem Display ausblenden?
Hinweis: Diese Funktion ist nur verfügbar, wenn die Anhängersensoren installiert sind. Wenn das Zugfahrzeug und der Anhänger getrennt sind, blendet das Display das Symbol des Zugfahrzeugs oder des Anhängers sowie die entsprechenden Daten automatisch aus, wenn der Monitor länger als 8 Minuten keine Sensordaten des Zugfahrzeugs oder des Anhängers empfängt. Wenn das Zugfahrzeug und der Anhänger wieder verbunden sind und der Monitor beide Sensordaten empfängt, zeigt das Display das Symbol des Zugfahrzeugs oder des Anhängers wieder mit den entsprechenden Daten an.

Sind alle Reifendaten des Anhängers verschwunden?

Hinweis: Diese Funktion ist nur verfügbar, wenn die Anhängersensoren installiert sind. Wenn der Anhänger vom Zugfahrzeug getrennt ist, blendet das Display das Anhängersymbol und die entsprechenden Daten aus, wenn der Monitor länger als 8 Minuten kein Anhängersensorsignal empfängt. Wenn der Anhänger wieder mit dem Zugfahrzeug verbunden ist und der Monitor das Anhängersensorsignal empfängt, zeigt das Display das Anhängersymbol und die entsprechenden Daten wieder an.

Wann blinkt der Signalverstärker?

Der Monitor hat das Verstärkersignal nicht empfangen

Wenn der Sensor beschädigt ist und ersetzt werden muss oder ein Sensor hinzugefügt werden muss, der nicht zur Standardkonfiguration gehört, scannen Sie bitte den QR-Code, um die Videoanleitung anzusehen.

Sensor-ID-Anlernen

Bitte scannen Sie den QR-Code, um die Videoanleitung zur Sensorinstallation und zum Batteriewechsel des Sensors anzusehen.

Sensorinstallation

Sensorbatteriewechsel

www.tymate-tech.com

Zum Scannen Kamera oder QR-Scanner verwenden

https://tymate.afterservice.vip
Mo-Fr: 9:00 Uhr - 17:00 Uhr (EST)

Support-E-Mail:
tymate@afterservice.vip

Zuerst den Monitor einschalten und dann die Sensoren installieren.
Drücken Sie die Taste " " für 3 Sekunden lang, um den Monitor einzuschalten.
