NexiGo AS200 Handbuch

PRODUKTEINFÜHRUNG

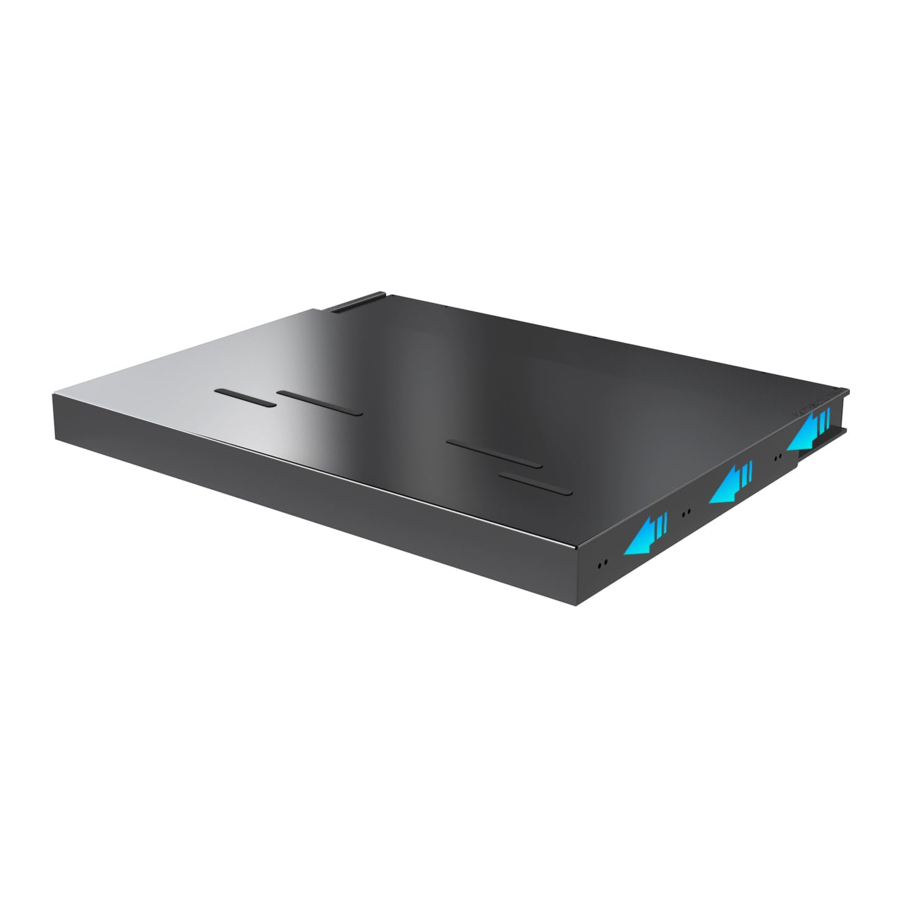

Die NexiGo Schiebeablage ist eine automatisierte Plattform, die für den Einsatz mit Ultrakurzdistanzprojektoren konzipiert ist. Die Ablage kann mit den Tasten auf der Rückseite des Geräts vor- und zurückbewegt werden. Ihr integrierter Speicher ermöglicht es, bei jedem Einschalten des Projektors automatisch in eine voreingestellte Position zurückzukehren.

LIEFERUMFANG

TASTENANWEISUNGEN

1. Vorwärts: Bewegt die Ablage vorwärts.
2. Rückwärts: Bewegt die Ablage rückwärts.
3. Strom: Verbindet die Ablage mit einer Stromquelle.
4. Signal: Verbindet die Ablage mit Ihrem Projektor.

TECHNISCHE DATEN

INSTALLATIONSANLEITUNG

WIE WIRD DIE SCHIEBEABLAGE MONTIERT?

Montage an einem Tisch oder einer Kommode

1. Platzieren Sie die Schiebeablage an der geeigneten Position auf dem Tisch oder der Kommode und führen Sie die langen Seiten der beiden Halterungsplatten in die Unterseite der Schiebeablage ein (wobei die kurzen Seiten der Halterungsplatten nach unten zeigen), markieren Sie die Längen, bis zu denen die Halterungsplatten eingeführt werden müssen.

2. Drehen Sie die Schiebeablage um. Mit den Löchern auf der Unterseite der Ablage. Platzieren Sie das lange Ende jeder Halterungsplatte an der Unterseite der Ablage, wobei das kurze Ende der Halterungsplatte nach außen zeigt, wie unten abgebildet.


3. Um die Halterungsplatten an der Ablage zu befestigen, führen Sie eine M5×16mm Screw in jedes der sechs Löcher ein und ziehen Sie sie fest an.
   Die M5×16mm Screw kann in jede beliebige Stelle jedes Lochs der Halterungsplatte eingesetzt werden.

4. Platzieren Sie die Schiebeablage auf der Oberfläche, wo Sie sie aufstellen möchten. Befestigen Sie die Halterung an der Rückseite Ihres Tisches oder Ihrer Kommode mit den M4×15mm Self-Tapping Screws .


WIE RICHTEN SIE DIE SCHIEBEABLAGE FÜR DIE VERWENDUNG MIT DEM PROJEKTOR EIN?

Einstellen einer Positionsvoreinstellung

1. Versorgen Sie die Schiebeablage mit dem mitgelieferten Stromkabel mit Strom.

2. Stellen Sie Ihren Projektor auf die Ablage und schalten Sie ihn ein.

3. Stellen Sie den Abstand der Schiebeablage mit den Vorwärts- und Rückwärtstasten auf der Rückseite der Ablage ein. Wenn der projizierte Bildschirm in der richtigen Position ist, warten Sie 30 Sekunden, um diese Position als Voreinstellung zu speichern.

4. Schalten Sie sowohl die Ablage als auch den Projektor aus. Bitte warten Sie weitere 30 Sekunden, bevor Sie mit dem nächsten Schritt fortfahren.


Verbinden des Projektors mit der Schiebeablage

1. Verbinden Sie die Schiebeablage mit Ihrem Projektor unter Verwendung des mitgelieferten USB-Kabels.

2. Schalten Sie die Ablage ein, um sie in ihre Ausgangsposition zurückzubringen. Wenn sie nicht in ihre Ausgangsposition zurückkehrt, wiederholen Sie bitte den Voreinstellungsprozess oder wenden Sie sich an den Kundensupport für weitere Unterstützung.

3. Schalten Sie Ihren Projektor ein, um die Schiebeablage in die voreingestellte Position zurückzubringen. Die Ablage bewegt sich nun automatisch in die voreingestellte Position, wenn Sie Ihren Projektor einschalten, und kehrt in ihre Ausgangsposition zurück, wenn Sie Ihren Projektor ausschalten.

4. Entfernen Sie die Klebefolie von den vier L-Brackets und platzieren Sie diese an jeder Ecke Ihres Projektors. Diese Halterungen dienen als Referenzpunkt, falls Sie den Projektor jemals wieder an seinen Platz zurückbewegen müssen.

5. Verwenden Sie die Reusable Cable Ties, um alle Kabel zu bündeln.
   Bitte wiederholen Sie alle oben genannten Schritte sorgfältig, wenn Sie die Ablage an verschiedene Orte bewegen.


KONTAKTINFORMATIONEN

Tel: +1(458) 215-6088

E-Mail: cs@nexigo.com

Webseite: www.nexigo.com

Kontaktieren Sie uns für KOSTENLOSE Online-Dienste.

facebook.com/letsnexigo

WICHTIGE SICHERHEITSHINWEISE

• GEFAHR: Kleinteile. Von Kindern unter 5 Jahren fernhalten.
• Stellen Sie sicher, dass die NexiGo Schiebeablage während der Installation ausgeschaltet ist.
• Vermeiden Sie es, Ihre Hände in Spalten der Ablage zu stecken, um Verletzungen zu vermeiden.
• Halten Sie den Bereich vor der Ablage frei von Hindernissen.
• Versuchen Sie nicht, die Ablage zu zwingen.
• Versuchen Sie nicht, das Produkt selbst zu zerlegen oder zu reparieren. Wenn Sie technische Probleme haben, suchen Sie professionelle Hilfe.
• Aufgrund des erheblichen Gewichts des Produkts wird empfohlen, es vorsichtig zu handhaben, um mögliche Zwischenfälle zu vermeiden.
• Bitte treffen Sie Vorsichtsmaßnahmen, um Quetschungen der Finger bei der Verwendung des Produkts zu vermeiden.
• Vermeiden Sie es, die Ablage Feuchtigkeit oder Flüssigkeiten auszusetzen, um das Risiko von Feuer und/oder elektrischem Schlag zu reduzieren.
• Verwenden Sie nur Anbauteile und Zubehör, die direkt vom Hersteller angegeben sind.
• Verwenden Sie nur eine Stromquelle mit der in diesem Handbuch angegebenen Spannung, um potenzielle Gefahren zu vermeiden.
• Vermeiden Sie es, die Ablage in Bereichen aufzustellen, die anfällig für Vibrationen oder andere Störungen sind, um einen stabilen Betrieb zu gewährleisten.
