Panther PREDATOR Handbuch

Übersicht

Dieses Dokument beschreibt die Schritte zur Durchführung von vorbeugender Wartung und Einstellung der Applikatorbaugruppe Ihres Panther Predator Etikettier-Automatisierungssystems.
Für weitere Fragen wenden Sie sich bitte telefonisch oder per E-Mail an die Service- und Supportabteilung von Panther, wie unten aufgeführt.

KONTAKT
8990 Barrons Blvd
Highlands Ranch, CO 80129, United States
P: 1-888-530-6018
E: Panther. Service@ProMachBuilt.com

Vorgehensweise

DEMONTAGE DES APPLIKATORS
So demontieren Sie Ihre Applikatorbaugruppe:

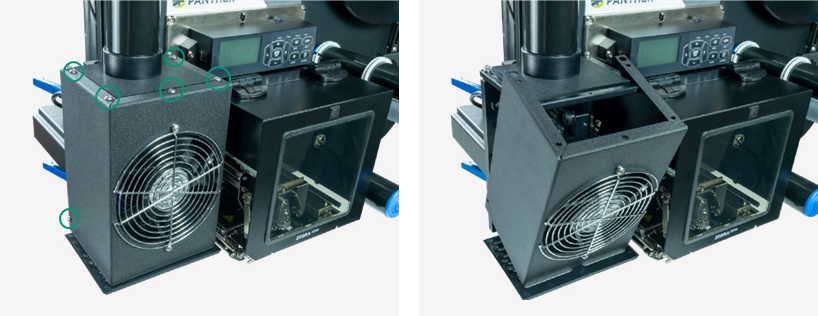

  1. Entfernen Sie die sechs (6) 10-32 x 1/4" Linsenkopfschrauben, welche die Lüfterverkleidung halten.
    DEMONTAGE DES APPLIKATORS - Schritt 1

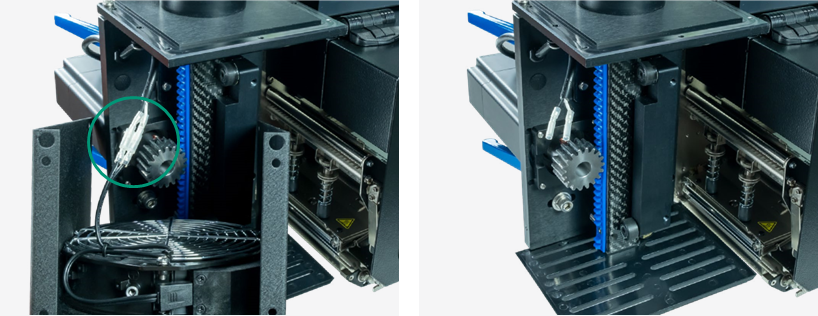

  2. Entfernen Sie die Lüfterverkleidung und trennen Sie die Stromkabel vom Lüfter.
    DEMONTAGE DES APPLIKATORS - Schritt 2

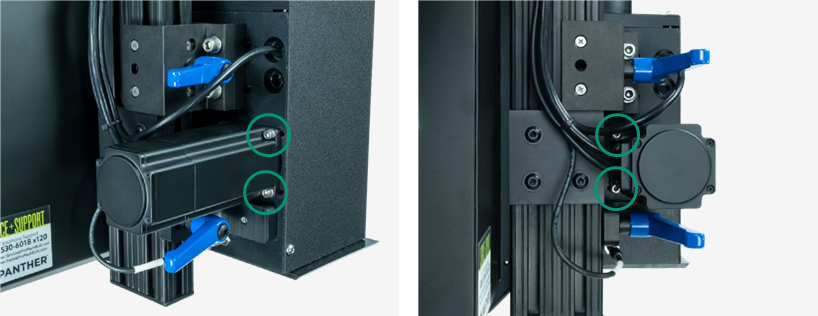

  3. Lösen Sie die vier (4) 1/4-20 x 1/4" Befestigungsschrauben am Applikatormotor.
    DEMONTAGE DES APPLIKATORS - Schritt 3

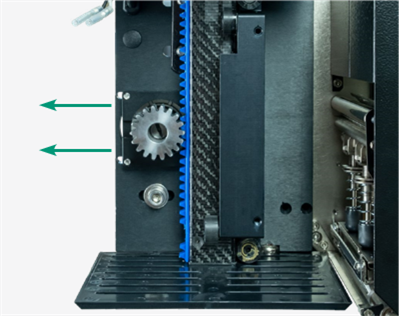

  4. Schieben Sie den Applikatormotor und das Zahnrad vom Applikatorzahnstangenmodul weg.
    DEMONTAGE DES APPLIKATORS - Schritt 4

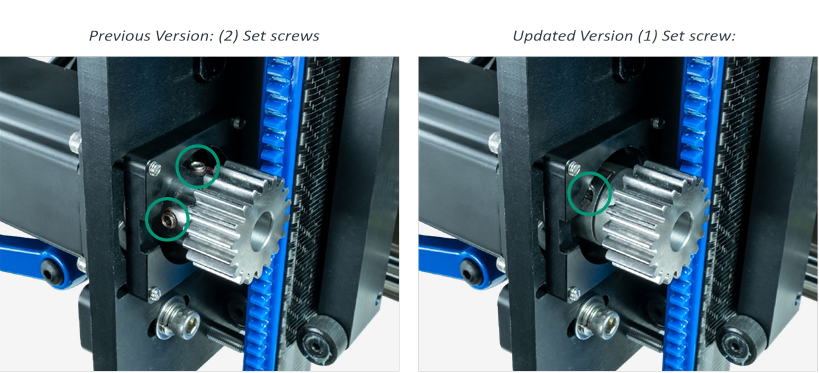

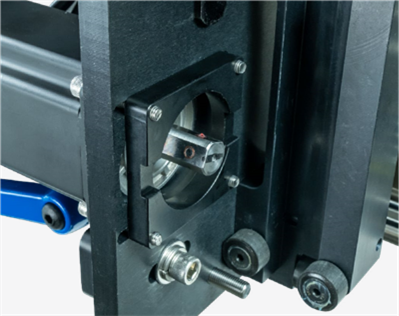

  5. Überprüfen Sie, ob das Zahnrad sicher auf der Motorwelle festgezogen ist. Das Zahnrad wird mit Madenschrauben am Kragen des Zahnrads sicher in Position gehalten.
    Hinweis: Frühere Versionen des Zahnrads verfügen über zwei (2) 1/4" - 20 x 3/8" Madenschrauben am Kragen. Aktualisierte Versionen verfügen über eine (1) Zylinderkopf-Madenschraube 8/32 x 1/2" am Kragen.
    DEMONTAGE DES APPLIKATORS - Schritt 5
    Diese Madenschrauben sollten auf die Mitte dieser Abflachungen festgezogen werden. Schraubensicherung kann verwendet werden, um zu verhindern, dass sich diese Madenschrauben im Laufe der Zeit lösen. Das Zahnrad sollte so positioniert werden, dass die Zähne der Zahnstange auf den Zähnen der Zahnräder zentriert sind. Hinweis: Die Motorwelle hat zwei (2) abgeflachte Stellen.
  6. Üben Sie gleichmäßigen Druck auf den Motor aus und schieben Sie den Applikatorantriebsmotor zurück in Richtung der Applikatorzahnstange.Hinweis: Der Motor sollte nicht zu fest an der Applikatorzahnstange anliegen. Wenn Motor und Zahnrad zu eng ineinandergreifen, kann der Applikator einen verkürzten Hub ausführen.
    DEMONTAGE DES APPLIKATORS - Schritt 7

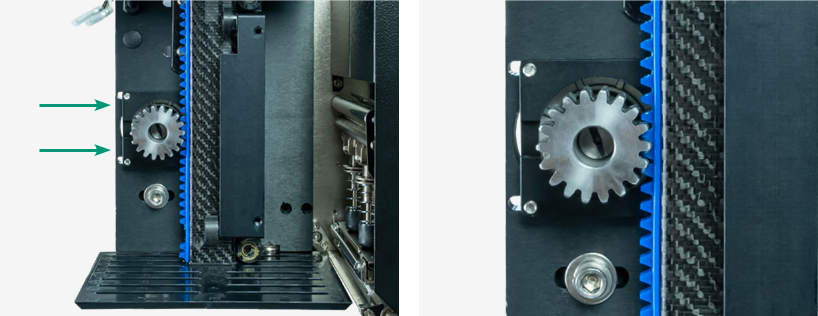

  7. Ziehen Sie die vier (4) 1/4 - 20 x 1 1/4" Befestigungsschrauben fest, um den Motor zu sichern.
    DEMONTAGE DES APPLIKATORS - Schritt 8
  8. Bewegen Sie die Applikatorzahnstange auf und ab, um sicherzustellen, dass die Bewegung reibungslos ist und an keiner Stelle stoppt. Überprüfen Sie die Applikatorzahnstange auf gebrochene oder beschädigte Zähne. Entfernen Sie jeglichen Schmutz oder Ablagerungen zwischen den Zähnen.
  9. Überprüfen Sie die sechs (6) Lager an der Applikatorzahnstangenführung. Stellen Sie sicher, dass sich alle frei drehen und nicht gebrochen sind. Ersetzen Sie diese bei Bedarf.

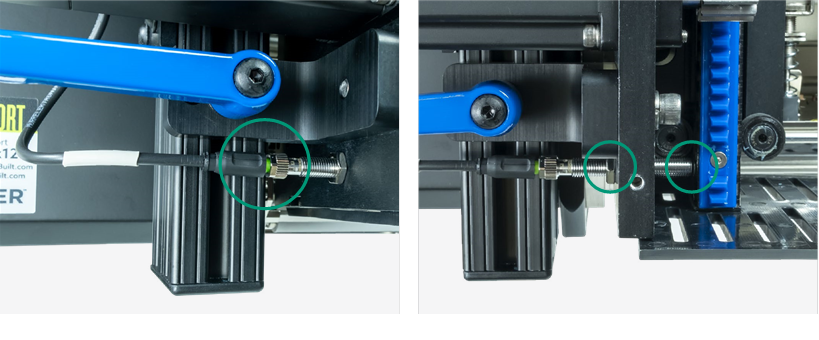

  10. Überprüfen Sie die Position des Applikator-Heimsensors. Entfernen Sie das M8-Stromkabel von der Rückseite des Sensors, lösen Sie dann die Kontermutter am Applikator-Heimsensor. Drehen Sie den Applikator-Heimsensor hinein, bis er die Applikatorzahnstange berührt. Lösen Sie ihn um eine halbe Umdrehung und ziehen Sie dann die Kontermutter fest. Schließen Sie das M8-Stromkabel wieder an.
    DEMONTAGE DES APPLIKATORS - Schritt 9

OPTIONALE EINSTELLUNG - APPLIKATORPOSITIONIERUNG
Im Laufe der Zeit kann Ihr Applikator seine Position verändern. Bei der Wartung Ihres Applikators empfehlen wir Ihnen zu überprüfen, ob der Applikatorkopf in der folgenden empfohlenen Position ist. Die Informationen auf den folgenden Seiten schließen direkt an die vorbeugenden Wartungsschritte 1-10 an.
So stellen Sie die Applikatorbaugruppe ein:

  1. Der Applikator sollte so positioniert werden, dass der Tamponkopf etwa 1/8 Zoll von der Abziehkante des Druckwerks entfernt ist. Sie können den horizontalen Abstand anpassen, indem Sie die zwei (2) 3/8 - 16 x 2 1/2" Befestigungsschrauben lösen, die sich neben der Zahnstangenführung befinden.
    OPTIONALE EINSTELLUNG - APPLIKATORPOSITIONIERUNG - Schritt 1
  2. Lösen Sie die vertikalen Einstellhebel, die sich auf der Rückseite der Predator-Hauptplatte befinden.
    OPTIONALE EINSTELLUNG - APPLIKATORPOSITIONIERUNG - Schritt 2
  3. Passen Sie die vertikale Position des Tamponkopfes so an, dass die Abziehkante des Druckwerks die Abschrägung am Tamponkopf teilt.Hinweis: Dies erfordert die Einstellung der festen Befestigungsschraube, auf der die Gleitbaugruppe aufliegt. Sie sollten die Oberfläche des Tamponkopfes etwa 1/16 Zoll unterhalb der Position platzieren, an der die Etiketten ausgegeben werden.
    OPTIONALE EINSTELLUNG - APPLIKATORPOSITIONIERUNG - Schritt 3
  4. Schieben Sie die Applikatorbaugruppe, bis sie den Referenzpunktbolzen berührt.
  5. Ziehen Sie den vertikalen Einstellhebel wieder fest.
  6. Schließen Sie die Stromkabel des Lüfters wieder an.
    Hinweis: Bevor Sie den Lüfter wieder anschließen, wird empfohlen, den Lüfter und das Lüftergehäuse von Staub oder Schmutzablagerungen zu reinigen. Dies kann mit Isopropylalkohol-Tüchern oder mit Druckluft unter Einhaltung der entsprechenden Sicherheitsvorkehrungen erfolgen.
  7. Montieren Sie die Lüfterverkleidung wieder.
  8. Drücken Sie auf dem Predator HMI-Display die Taste [RESET] (Zurücksetzen) und dann die Taste [APPLY] (Anwenden). Stellen Sie sicher, dass der Applikator reibungslos durchläuft.

WIEDERKEHRENDE WARTUNG UND REINIGUNG
Panther Industries empfiehlt, die Lüfterverkleidung zu entfernen und die Positionierung des Applikatorzahnrads und des Tamponkopfes regelmäßig zu überprüfen. Bitte sehen Sie sich das folgende Video zur wiederkehrenden vorbeugenden Wartung Ihres Panther Predator Etikettier-Automatisierungssystems an.
Klicken Sie auf die Videovorschau unten oder sehen Sie es sich an unter: https://www.youtube.com/watch?v=oRU2kIgANjs
