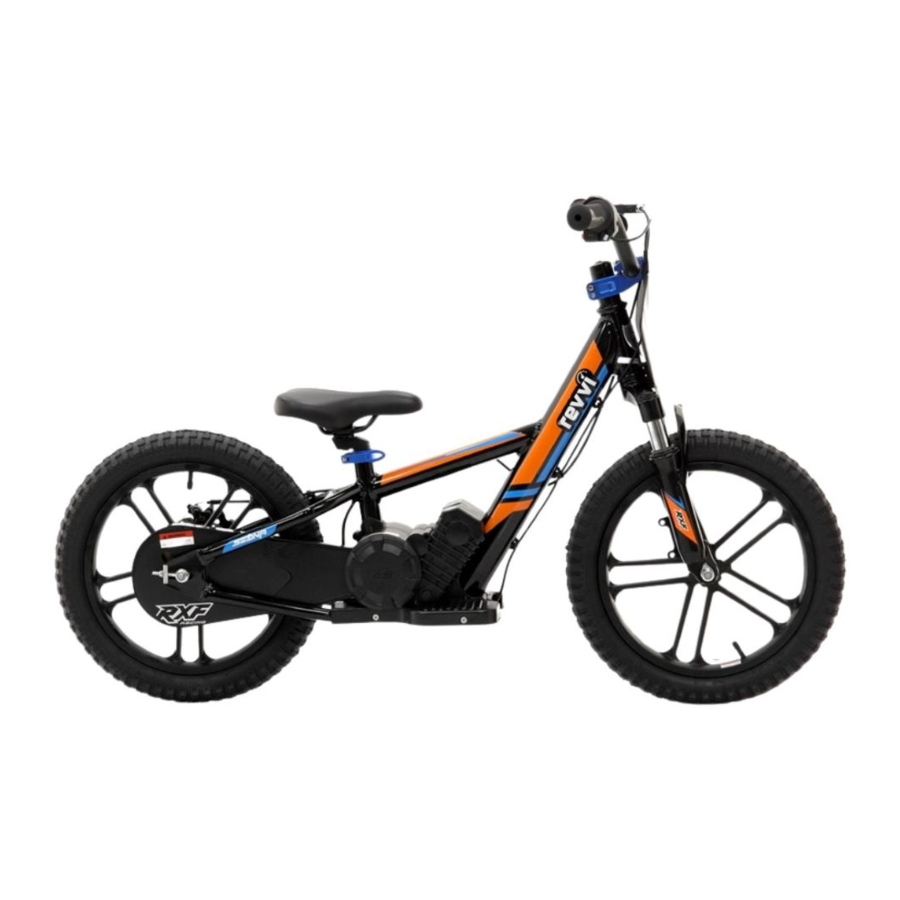

Revvi 16 Plus Handbuch

Fahrradspezifikationen

Fahrradabmessungen

Fahrer-Altersrichtlinie: Nur für Fahrer ab 5 Jahren geeignet. Das Alter des Fahrers liegt stets im Ermessen der Eltern oder der beaufsichtigenden Person.

KINDER MÜSSEN VON EINEM ERWACHSENEN BEGLEITET WERDEN.

Maximales Fahrergewicht: 40 kg

Fahrzeugstruktur

1. Vorderrad
2. Reifen
3. Vorderradgabel
4. Vorbau
5. Rahmen
6. Sattel
7. Sattelstütze
8. Schlauch
9. Hinterrad
10. Kettenspanner
11. Kettenabdeckung
12. Seitenabdeckung
13. Steuerung
14. Batterie
15. Sattelstützenschnellspanner
16. Rechter Griff
17. Gasgriff
18. Lenker
19. Linker Bremshebel
20. Linker Griff
21. Bremszug
22. Hinterradbremssystem

Schutzkleidung

Hinweise zur ersten Fahrt

1. Tragen Sie vor der Fahrt Schutzkleidung: Helm, Fahrkleidung, Fahrstiefel, Handschuhe, Knieschützer, Ellbogenschützer, Brille
2. Passen Sie bei Ihrer ersten Fahrt den Geschwindigkeitsmodus an und wählen Sie einen entsprechend den Straßenverhältnissen und Ihrem Fahrkönnen aus
3. Dieses Fahrrad darf keine Passagiere befördern;
4. Die Zuladung dieses Fahrrads darf die angegebene Last von 50 kg nicht überschreiten;

Sicherheitshinweis

Dieses Produkt sollte vor der Fahrt auf potenzielle Sicherheitsrisiken überprüft werden:

1. Ob die Befestigungselemente des gesamten Fahrrads locker sind.
2. Ob die Reifen Kratzer, Löcher oder Risse aufweisen.
3. Ob der Reifendruck den Fahranforderungen entspricht.
4. Tragen Sie vor der Fahrt Schutzkleidung: Helm, Fahrkleidung, Fahrstiefel, Handschuhe, Knieschützer, Ellbogenschützer, Brille;

Manipulationswarnung

Es ist verboten, das Fahrrad ohne Genehmigung zu modifizieren, da sonst der sichere Betrieb nicht gewährleistet werden kann.
Beispiele hierfür:

1. Batterien oder Motoren ohne Genehmigung ersetzen
2. Befestigungselemente ohne Genehmigung ersetzen
3. Unbefugter Austausch der Rahmenstruktur

Sicherer Betrieb

1. Kinder sollten während der Fahrt nicht außer Sichtweite von Erwachsenen sein
2. Wenn der Motor überhitzt ist, warten Sie, bis er abgekühlt ist, bevor Sie weiterfahren

Schutzkleidung

Zubehör

Fahrradmontage

1. Nehmen Sie das Fahrrad aus der Verpackung, entfernen Sie die Schutzmaterialien,
2. Befestigen Sie den Lenker mit dem mitgelieferten Inbusschlüssel und den Schrauben am Vorbau. Befestigen Sie das Gaszugkabel mit einem Kabelbinder am Lenker, siehe Abbildung unten.
3. Montieren Sie nun das Vorderrad mit dem mitgelieferten Werkzeug und Befestigungsmaterial an der Gabel. Die Unterlegscheibe sitzt in dem Loch der Gabel, wie unten gezeigt
   ( Hinweis: Bitte bewahren Sie den Karton und die Verpackung Ihres Fahrrads für die Dauer der Garantie auf)

   Bitte beachten Sie: Verwenden Sie die mitgelieferten Positionierunterlegscheiben und Radmuttern, um das Vorderrad zu montieren. Die Unterlegscheibe sitzt in dem Loch der Gabel!


4. Laden Sie den Akku vor dem Gebrauch vollständig auf: Entfernen Sie die Schutzplatte und öffnen Sie die Abdeckung des Akkus. Stecken Sie den DC-Stecker des Ladegeräts in den Ladeanschluss und verbinden Sie dann den Stecker mit der Stromversorgung. Die Leuchte am Ladegerät leuchtet rot, wenn das Fahrrad geladen wird. Die Leuchte wechselt zu grün, wenn es vollständig geladen ist.

5. Prüfen Sie, ob die vier 4-mm-Inbusschrauben für den Lenker fest angezogen sind. Richten Sie den Lenker des Fahrrads aus und ziehen Sie dann die beiden 5-mm-Inbusschrauben an der Lenkerklemmung fest, wie unten gezeigt.
   1. Befestigen Sie die vordere Startnummerntafel mit der mitgelieferten M6-Schraube an der Gabel. Es ist wichtig, dieses Teil am Fahrrad anzubringen, um ein Überdrehen des Lenkers zu verhindern. Zahlen und Buchstaben sind ebenfalls im Lieferumfang des Fahrrads enthalten, sodass Sie Ihre Startnummer und Ihren Namen anbringen können.

   2. Der Lenker muss symmetrisch sein
   3. Stellen Sie den horizontalen Winkel des Bremshebels auf etwa 45° ein

Anwendung

1. Bitte tragen Sie persönliche Schutzausrüstung, Helm, Schutzbrille, Sicherheitsschuhe, Handschuhe, Ellbogenschützer, Knieschützer usw.
2. Anleitung Gashebel/Display,
   Bitte beachten Sie: Die Batterieanzeige zeigt den Batteriestand nur an, wenn das Fahrrad unter Last gefahren wird.

3. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Drücken Sie den Netzschalter, um das Gerät auszuschalten.
4. Verwenden Sie die Hand, um den Gashebel zu drehen und die Leistung zu steuern.
5. Zur Sicherheit zeigt das Display bei eingeschaltetem Netzschalter an, dass das Gerät eingeschaltet ist.
6. Anleitung zur Geschwindigkeitsregelung:
   Zur Sicherheit und um Fahrern das Lernen zu erleichtern, verfügt das Fahrrad über drei Geschwindigkeitseinstellungen. Die Abbildung unten zeigt den Geschwindigkeitsschalter des Controllers. Drücken Sie den Geschwindigkeitsschalter, um zwischen den Geschwindigkeitseinstellungen zu wechseln:
   I I = Schnell: Die Fahrradgeschwindigkeit beträgt 12 MPH.
   0 = Mittel: Die Fahrradgeschwindigkeit beträgt 10 MPH
   l = Langsam: Die Fahrradgeschwindigkeit beträgt 8 MPH.

   Die Bedienung dieses Geschwindigkeitsschalters erfordert die Aufsicht eines Erwachsenen. Bitte überprüfen Sie den Geschwindigkeitsmodus physisch, indem Sie das Fahrrad bedienen, bevor Sie das Kind das Fahrrad fahren lassen.
   1. Detaillierter Bedienungsprozess:
      • Entfernen Sie den Stopfen, der den Geschwindigkeitsschalter abdeckt.
      • Dann sehen Sie den Geschwindigkeitsschalter im Rahmen; drücken Sie den Schalter, um die Geschwindigkeit zu ändern.
      • Schalten Sie den Lenker-Netzschalter ein, drehen Sie den Gashebel bei angehobenem Rad, um zu überprüfen, ob sich die Geschwindigkeit ändert.
7. Batteriewechsel.
   1. Schalten Sie das Gerät aus. Legen Sie das Fahrrad vorsichtig auf die Seite oder stellen Sie es auf den Kopf. Entfernen Sie die Befestigungen der Schutzplatte und die Schutzplatte. Öffnen Sie die Gummiabdeckung der Batterie, um Zugang zum Entriegelungsriegel zu erhalten.
   2. Heben Sie den Entriegelungsriegel wie unten gezeigt an und ziehen Sie damit die Batterie vorsichtig aus dem Fahrrad, während Sie die Batterie mit der anderen Hand halten.
   3. Wenn Sie die Batterie wieder einsetzen, vergessen Sie nicht, den Riegel zu schließen und die Schutzplatte wieder anzubringen.

      Wenn Sie die Batterie in das Fahrrad schieben, ist es wichtig, sie vorsichtig einzusetzen, anstatt sie durch die Schwerkraft hineingleiten zu lassen. Das Hineingleitenlassen durch die Schwerkraft beschädigt das Fahrrad und Ihr Batteriegehäuse.

   4. Schieben Sie die ausgewählte Batterie entlang der Führung in den Rahmen. Achten Sie auf die Ausrichtung der Batterie.

   5. Drehen Sie den Schlüssel, um die Batterie zu verriegeln. Entfernen Sie den Schlüssel und schließen Sie die Gummiabdeckung der Batterie. Bringen Sie die Schutzplatte wieder über der Batterie an.

8. Startvorgang: sitzen, schieben, Gas geben, bremsen, üben (Bitte tragen Sie Schutzkleidung und fahren Sie im Freien auf großen Freiflächen unter Aufsicht eines Erwachsenen)

Training ohne Motorunterstützung:

1. Schalten Sie das Gerät aus.
2. Stellen Sie die Sitzhöhe an den Fahrer an.
3. Stoßen Sie sich mit den Füßen vom Boden ab, wie bei einem herkömmlichen Laufrad.
4. Üben Sie Gleichgewicht, Gleiten und Lenken.
5. Benutzen Sie die Bremsen, um sicher anzuhalten und dabei das Gleichgewicht zu halten.

Elektromodus:

6. Schalten Sie den Netzschalter ein.
7. Wählen Sie die passende Geschwindigkeitseinstellung.
8. Stellen Sie Ihre Füße auf den Boden, geben Sie Gas und bewegen Sie sich langsam vorwärts. Üben Sie das langsame Beschleunigen und Bremsen.
9. Wenn der Fahrer das Kontrollieren des Gashebels und Bremsens beherrscht, stellen Sie die Füße auf die Pedale.
10. Halten Sie bitte einen sicheren Abstand zwischen dem Fahrer und Hindernissen. Achten Sie darauf, Fußgänger zu meiden und die Geschwindigkeit zu kontrollieren.
11. Schalten Sie den Strom aus, bevor Sie vom Fahrrad absteigen.

Tägliche Wartung

1. Kettenspannung: Lösen Sie die Achsmuttern und die Schraube, die die hintere Trommelbremse am Rahmen hält. Drehen Sie die Kettenstellmutter auf jeder Seite des Fahrrads, um die Kette einzustellen. Wenn Sie nur etwas Spiel aus der Kette nehmen, achten Sie darauf, die Mutter auf beiden Seiten der Achse um den gleichen Betrag zu drehen, um sicherzustellen, dass das vordere und hintere Kettenrad ausgerichtet bleiben. Ziehen Sie nach dem Einstellen die Achsmuttern fest. Ziehen Sie die Schraube der hinteren Trommelbremse fest.

2. Wenn sich das Rad nach einer gewissen Fahrzeit seitlich bewegt, ziehen Sie die Radmuttern fest.

3. Einstellung der Bremsleistung: Es gibt mehrere Möglichkeiten, Ihre Bremse einzustellen. Wir empfehlen, die Bremsfunktion/-einstellung des Fahrrads nach jeder Fahrt zu überprüfen. ERSETZEN SIE DIE BREMSBELÄGE, WENN DAS REIBMATERIAL GERING IST.
   Bitte beachten Sie die Bilder unten:

4. Sie können auch die Position des hinteren Belags an Ihrem Bremssattel einstellen. Lösen Sie die Madenschraube, bevor Sie die Position des hinteren Belags einstellen. Ziehen Sie die Madenschraube nach der Einstellung wieder fest.

5. Sie können auch die Bremsmutter am Bremshebel feinjustieren.

6. Batterie laden: Bitte entfernen Sie die Schutzplatte und öffnen Sie die Batterieabdeckung, stecken Sie den DC-Kopf des Ladegeräts in den Ladeanschluss und verbinden Sie dann den Stecker mit der Stromversorgung. Die Ladeanzeige am Ladegerät leuchtet rot, wenn das Fahrrad geladen wird. Die Anzeige wechselt zu grün, wenn es vollständig geladen ist.


Sicherheitshinweise zum Ladegerät

Input: 100 - 240Vac, 50/60Hz, 0.8A.
Output: 29.4Vdc, 1.0A

• Halten Sie das Ladegerät stets trocken.
• Benutzen Sie dieses Gerät zu Ihrer eigenen Sicherheit niemals mit nassen oder feuchten Händen, da die Gefahr eines Stromschlags besteht.
• Verwenden Sie zur Reinigung der Steckerfläche nur ein weiches, sauberes, trockenes Tuch. Verwenden Sie kein Wasser oder Chemikalien zur Reinigung.
• Lassen Sie das Ladegerät nicht fallen und stoßen Sie es nicht an, dies kann zu Beschädigungen führen. Grobe Handhabung kann die internen Leiterplatten und die Mechanik beschädigen.
• Von Staub, extremer Feuchtigkeit und direkter Sonneneinstrahlung fernhalten.
• Von Feuer fernhalten.
• Versuchen Sie niemals, Teile dieses Geräts zu zerlegen.
• Lassen Sie Ladegeräte niemals über längere Zeit unbeaufsichtigt.
• Entsorgen Sie dieses Produkt sicher!
• Alle Produkte werden umfassend getestet, um die Qualität zu gewährleisten. Sollten während des Gebrauchs oder der Lagerung Hitzeverfärbungen oder Verformungen festgestellt werden, stellen Sie die Verwendung sofort ein und kontaktieren Sie den Händler.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit diesem Produkt spielen.
• Verwenden Sie nur das originale Revvi-Ladegerät, das mit dem Fahrrad geliefert wurde! Verwenden Sie niemals ein anderes Ladegerät! Wenn Sie ein Ersatzladegerät benötigen, wenden Sie sich bitte an Revvi ltd oder einen autorisierten Händler.

Einstellung der Sitzhöhe: Verwenden Sie die Schnellspannklemme, um den Sitz festzuziehen oder zu lösen. Bewegen Sie den Sitz nach oben und unten auf die gewünschte Höhe. Verwenden Sie den Einsteller, um die Klemmkraft zu erhöhen oder zu verringern. Die Sattelstütze sollte nicht höher als die Sicherheitslinie eingestellt werden.

Sie können die Lenkerhöhe an Ihrem Fahrrad einstellen, indem Sie die 10-mm-Gabelschaft-Spacer unter und über der Lenkerklemmung verschieben. Dieses Modell verfügt über 2 x 10-mm-Gabelschaft-Spacer.

Bitte beachten Sie: Ziehen Sie die Lenkerklemmenschrauben vor der Fahrt fest.

Bitte beachten Sie den unten gezeigten Wartungsplan:

Sicherheitshinweise

1. Hinweis: Die Produktbilder dienen nur zur Veranschaulichung. Diese Bilder spiegeln möglicherweise nicht das genaue Produkt wider. Spezifikationen können sich ändern. Bevor Sie das Fahrrad benutzen, lesen Sie bitte die Anleitung sorgfältig durch und überprüfen Sie, ob die Teile in gutem Zustand sind, um die Fahrsicherheit zu gewährleisten. Sollte es ein Problem geben, kontaktieren Sie bitte umgehend den Händler. Überprüfen Sie außerdem, ob das Fahrrad auf die korrekte Geschwindigkeitseinstellung für den Fahrer eingestellt ist, bevor Sie ihn fahren lassen. (LANGSAME GESCHWINDIGKEIT - 8MPH / MITTLERE GESCHWINDIGKEIT – 10MPH / SCHNELLE GESCHWINDIGKEIT - 12MPH)
2. Kinder dürfen das Fahrrad nur unter Aufsicht von Eltern oder Erwachsenen benutzen.
3. Dieses Fahrrad ist nicht wasserdicht! Vermeiden Sie das Fahren bei Nässe. Das Fahrrad sollte an einem trockenen und belüfteten Ort abgestellt werden. Spülen/reinigen Sie das Fahrrad nicht mit Wasser. Es wird empfohlen, das Fahrrad mit einem Tuch zu reinigen.
4. Bitte beachten Sie die örtlichen Gesetze oder Vorschriften. Vermeiden Sie öffentliche Straßen, Gehwege und Pfade.
5. Nicht-professionellem Wartungspersonal ist es untersagt, Teile zu demontieren und auszutauschen.
6. Stunt-Fahren ist mit dem Fahrrad verboten.
7. Bitte überprüfen Sie vor der Fahrt, ob alle Schrauben fest angezogen sind.
8. Das Fahrrad ist nicht dafür ausgelegt, steile Steigungen hinaufzufahren!
9. Wenn das Fahrrad aufgrund eines Hügels oder weichen Bodens nicht fahren kann, schalten Sie bitte die Stromversorgung aus, um Schäden an den elektrischen Komponenten zu vermeiden.
10. Bitte schalten Sie den Strom aus, wenn Sie vom Fahrrad absteigen oder es schieben, falls der Fahrer versehentlich den Gashebel betätigt.
11. Betreiben Sie das Fahrrad niemals, wenn die Seitenabdeckung und der Kettenschutz nicht installiert sind. Lassen Sie Hände, Füße, Körper, Kleidung oder ähnliche Gegenstände nicht mit rotierenden oder beweglichen Teilen in Berührung kommen.
12. Bitte laden Sie das Fahrrad ausschließlich mit dem mitgelieferten Revvi-Ladegerät auf! Andere Ladegeräte beschädigen die Batterie.
