Bluetti CHARGER 1 Handbuch

Packliste

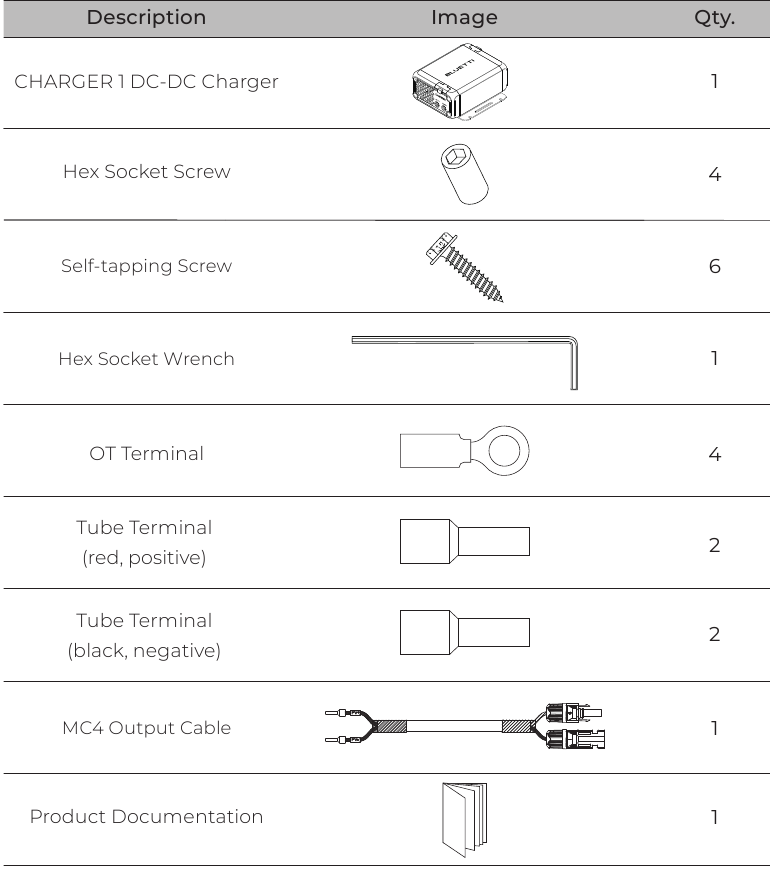

Standardzubehör

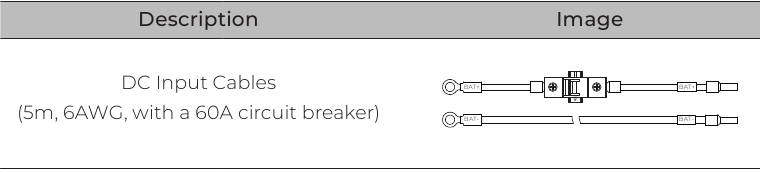

Optionales Zubehör

(Erhältlich auf der offiziellen BLUETTI Website: https://www.bluettipower.com)

Produkteinführung

Der CHARGER 1 ist Ihre erste Wahl, um tragbare BLUETTI Power Stations schnell aufzuladen, indem er zusätzliche Energie von der Lichtmaschine Ihres Autos nutzt. Er passt perfekt in Autos, SUVs und Wohnmobile und kann Ihre Power Station dank seines integrierten Booster-Moduls bis zu 5-mal schneller aufladen als normale Auto-Steckdosen. Zudem erkennt er intelligent die Spannung Ihrer Autobatterie, um eine Entladung zu verhindern, sodass Sie auf Ihren Abenteuern nie ohne Strom dastehen werden.

Achtung:

• Schließen Sie keine Anschlüsse des CHARGER 1 an Wechselstromsteckdosen an und vermeiden Sie den Anschluss an Batterien, die 32V überschreiten.
• Verwenden Sie die Eingangskabel von BLUETTI oder erwerben Sie kompatible Kabel und einen 60A-Sicherungsschalter.
• Installieren Sie einen 60A-Sicherungsschalter am Eingangskabel zur Sicherheit.

Produktübersicht

Montage

Anforderungen an den Standort

Platzieren Sie den CHARGER 1 im Fahrzeuginnenraum oder Kofferraum in der Nähe der tragbaren Power Station.

Wählen Sie einen trockenen Bereich, der frei von anderen Substanzen ist und nicht anfällig für hohe Temperaturen.

Montieren Sie den CHARGER 1 sicher horizontal auf einer stabilen Oberfläche.

Den CHARGER 1 montieren

1. Wählen Sie einen geeigneten Standort und lassen Sie auf allen Seiten des CHARGER 1 mindestens 20 cm Freiraum.
2. Befestigen Sie den CHARGER 1 mit 4 selbstschneidenden Schrauben.

Anwendungen

Kompatible BLUETTI Power Stations

Der CHARGER 1 ist kompatibel mit BLUETTI Power Stations, die über einen XT60-, DC7909- oder Luftfahrtanschluss verfügen.

Hinweis:

• Für nicht aufgeführte Produkte kontaktieren Sie bitte den BLUETTI Support.
• Wenn die Umgebungstemperatur 40°C (104°F) überschreitet, lädt das Produkt AC300, AC500, EP500 und EP500Pro nicht. Bewahren Sie es an einem kühleren Ort auf.
• Beim Laden von AC300, AC500, EP500 oder EP500Pro stellen Sie die DC 1/2 Eingangsquelle auf dem Display des Geräts auf "Others" (Andere) ein.

Achtung:
Stellen Sie sicher, dass die Ausgangsspannung des CHARGER 1 innerhalb der Spezifikationen der Power Station liegt.

Verkabelung Ihres Ladegeräts

Vorbereitung

• Stellen Sie sicher, dass das Fahrzeug nicht gestartet ist und seine Batterie in gutem Zustand ist.
• Stellen Sie sicher, dass die Autobatterie und die Power Station mit dem CHARGER 1 kompatibel sind.
• Bereiten Sie einen 2,5-mm-Innensechskantschraubendreher und die erforderlichen Anschlusskabel wie unten gezeigt vor.

Verkabelung & Betrieb

1. Verbinden Sie das rote Eingangskabel (BAT+) mit dem positiven Eingangsanschluss des CHARGER 1 und das schwarze Eingangskabel (BAT-) mit dem negativen Eingang.
2. Verbinden Sie das rote Ausgangskabel (PV+) mit dem positiven Ausgang des CHARGER 1 und das schwarze Ausgangskabel (PV-) mit dem negativen Ausgang.
3. Verbinden Sie die MC4-Anschlüsse sowohl vom Ausgangskabel als auch vom Solarladekabel.
4. Verbinden Sie den OT-Anschluss des roten Eingangskabels mit dem Pluspol der Autobatterie und den OT-Anschluss des schwarzen Eingangskabels mit dem Minuspol.
5. Ziehen Sie alle Schrauben fest an und schalten Sie den Sicherungsschalter ein.
6. Starten Sie das Fahrzeug und warten Sie etwa 30 Sekunden. Die Statusanzeige blinkt schnell grün, etwa 4 Mal pro Sekunde. Wenn der CHARGER 1 erfolgreich startet, leuchtet er dauerhaft grün.
7. Verbinden Sie das Solarladekabel mit der Power Station zum Laden. Die Anzeige blinkt einmal pro Sekunde grün.
8. Verwenden Sie die App, um die Ausgangsspannung des CHARGER 1 an die Spezifikationen der Power Station anzupassen.
9. Sie können den Ladestatus auf dem Display der Power Station überprüfen.
10. Wenn der Ladevorgang abgeschlossen ist, leuchtet die Anzeige dauerhaft grün.

Hinweis:

• Bei der Verkabelung hohe Temperaturen, scharfe Kanten oder Reibungspunkte vermeiden und Kabel fest sichern, um Abnutzung oder lockere Verbindungen zu verhindern.
• Deaktivieren Sie den CHARGER 1, indem Sie entweder das Fahrzeug ausschalten oder die App verwenden, bevor Sie die Kabel wechseln.

Technische Daten

Anweisungen für die Anzeige

Fehlerbehebung

FAQ

Q1: Tipps zur Wartung des CHARGER 1:
A: Um den CHARGER 1 in gutem Zustand zu halten:

1. Ziehen Sie die Schrauben regelmäßig fest.
2. Halten Sie es sauber und trocken.
3. Sorgen Sie für ausreichende Belüftung.

Q2: Warum sollte ich das Fahrzeug starten, bevor ich CHARGER 1 verwende?
A: Das Starten des Fahrzeugs stellt sicher, dass die Autobatterie ausreichend Spannung hat. Dies verhindert, dass die Batterie während des Ladevorgangs entladen wird, was sonst die Lebensdauer der Batterie verkürzen könnte.

Q3: Beeinflusst CHARGER 1 den Kraftstoffverbrauch?
A: CHARGER 1 nutzt die überschüssige Energie der Lichtmaschine des Autos effizient für die Powerstation, wodurch der Kraftstoffverbrauch minimiert wird.

Q4: Verfügt CHARGER 1 über Sicherheitsfunktionen?
A: Absolut. CHARGER 1 ist mit Schutzfunktionen gegen Verpolung, Überstrom, Kurzschluss, Überspannung und Unterspannung ausgestattet.

Q5: Wo sollte ich den CHARGER 1 im Auto platzieren?
A: Platzieren Sie den CHARGER 1 im Innenraum oder Kofferraum des Fahrzeugs, da der Lüfter beim Starten Geräusche verursachen kann.

Q6: Kann CHARGER 1 meine Powerstation beschädigen?
A: Nein. Stellen Sie einfach die Ausgangsspannung des CHARGER 1 über die App ein, um die Spezifikationen Ihrer Powerstation zu erfüllen, bevor Sie ihn anschließen.

Q7: Warum kann ich CHARGER 1 nicht über Bluetooth mit der BLUETTI App verbinden, nachdem der Motor eine Weile ausgeschaltet war?
A: Der CHARGER 1 ist so konzipiert, dass er sich 30 Minuten nach dem Ausschalten des Motors automatisch abschaltet.

Abkürzungen

• DC: Gleichstrom
• PV: Photovoltaik

App-Anleitung

Scannen Sie den untenstehenden QR-Code

oder suchen Sie "BLUETTI" im App Store oder bei Google Play, um die BLUETTI App herunterzuladen:

Weitere Informationen finden Sie im CHARGER 1 BLUETTI App User Manual.

Sicherheitshinweise

Bitte lesen und verstehen Sie alle Anweisungen in diesem Handbuch vor der Verwendung.

Symbolkonventionen

Dieses Handbuch verwendet die folgenden Symbole, um wichtige Informationen hervorzuheben:

Symbol	Kategorie	Beschreibung
	Gefahr / Achtung	Sie weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen könnte.
	Hinweis	Sie weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, erhebliche Schäden an Eigentum und Umwelt verursachen könnte.

Lesen Sie dieses Handbuch für Anweisungen zur ordnungsgemäßen Verwendung und Sicherheitsinformationen für das Produkt. Die hierin enthaltenen Sicherheitshinweise dienen zu illustrativen Zwecken, die unter anderem die in diesem Handbuch aufgeführten umfassen. Der tatsächliche Betrieb muss allen geltenden Sicherheitsstandards entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI-Support oder Ihre lokalen BLUETTI-Händler.

Erklärung

Um einen sicheren Betrieb zu gewährleisten, ist es entscheidend, die folgenden Punkte zu beachten und einzuhalten:

• Betreiben oder lagern Sie das Produkt immer unter den in diesem Handbuch angegebenen Bedingungen.
• Die Umgebungsbedingungen müssen den Anforderungen der relevanten internationalen, nationalen oder regionalen Normen entsprechen.
• Vermeiden Sie unbefugte Demontage, den Austausch von Komponenten oder die Änderung von Softwarecodes.
• Bewahren Sie dieses Handbuch sorgfältig für zukünftige Referenzen auf.
• Lesen Sie alle Anweisungen und Warnungen auf dem CHARGER 1, der Autobatterie und den tragbaren BLUETTI-Produkten sowie deren jeweiligen Benutzerhandbüchern.
• Verwenden Sie eine Standard-12V- oder 24V-Autobatterie oder zwei in Reihe geschaltete 12V-Batterien.
• Stellen Sie sicher, dass die Ausgangsspannung des Produkts innerhalb der DC-Eingangsspannung der tragbaren Powerstation liegt.

BLUETTI haftet nicht für die folgenden Umstände:

• Schäden, die aus höherer Gewalt resultieren, wie Erdbeben, Brände, Stürme, Überschwemmungen oder Erdrutsche.
• Schäden, die während des eigenen Transports des Kunden entstehen.
• Schäden, die aus unzureichenden Lagerbedingungen resultieren, wie im Handbuch angegeben.
• Schäden, die durch Kundenfahrlässigkeit oder unsachgemäßen Betrieb verursacht werden.
• Schäden, die durch vorsätzliche Handlungen des Kunden verursacht werden.
• Schäden, die durch unsachgemäßen Gebrauch entgegen den Anweisungen in diesem Handbuch verursacht werden.
• Schäden, die durch Dritte verursacht werden, einschließlich, aber nicht beschränkt auf unsachgemäßen Versand, Gebrauch und Installation, die nicht den Anweisungen in diesem Handbuch entsprechen.
• Schäden oder negative Folgen, die durch Anpassungen, Änderungen oder Entfernung von Etiketten unter Verstoß gegen dieses Handbuch verursacht werden.
• Schäden oder negative Folgen, die aus der Verwendung von Stromquellen resultieren, die nicht in diesem Handbuch angegeben sind, oder aus der Verwendung dieses Produkts zur Stromversorgung von Nicht-BLUETTI-Tragbaren Produkten.
• Vorfälle, die die persönliche Sicherheit, Brand, Gerätestörungen oder andere negative Folgen betreffen, die aus der Verwendung dieses Produkts mit stromabhängigen Geräten in kritischen Sektoren wie Atomenergie, Energie, Luftfahrt, Medizin und anderen Bereichen, in denen Sicherheit an erster Stelle steht, resultieren.

Allgemeine Anforderungen

ANWEISUNGEN BEZÜGLICH DES RISIKOS VON FEUER, STROMSCHLAG ODER VERLETZUNGEN VON PERSONEN WICHTIGE SICHERHEITSHINWEISE

Bei der Verwendung dieses Produkts sollten stets grundlegende Vorsichtsmaßnahmen beachtet werden, einschließlich der folgenden:

• Schalten Sie das Fahrzeug immer aus, bevor Sie elektrische Arbeiten beginnen.
• Reinigen Sie das Produkt nicht mit Wasser.
• Zerlegen Sie das Produkt nicht eigenständig.
• Halten Sie das Produkt von Wärmequellen und hohen Temperaturen fern.
• Verwenden Sie das Produkt nicht in einer Umgebung mit Feuer, explosiven Gasen oder Rauch.
• Lagern Sie das Produkt nicht zusammen mit brennbaren Flüssigkeiten, Gasen oder explosiven Materialien.
• Verwenden Sie das Produkt nicht in einer Umgebung mit Salznebel oder hoher Luftfeuchtigkeit.
• Führen Sie keine Fremdkörper in die Anschlüsse und Lüftungsöffnungen des Produkts ein.
• Stecken Sie keine Finger oder Hände in das Produkt.
• Berühren Sie während des Betriebs des Produkts keine Metallwerkzeuge oder -gegenstände.
• Stellen Sie sicher, dass das Produkt vor Gebrauch vollständig trocken ist.
• Verwenden Sie das Produkt in einem freien, sauberen und gut belüfteten Bereich.
• Versuchen Sie nicht, das Produkt zu installieren oder andere Operationen von jemand anderem als autorisiertem Personal durchzuführen. Wenn der Austausch von Komponenten erforderlich ist, suchen Sie die Hilfe von qualifiziertem technischem Supportpersonal.
• Betreiben Sie das Produkt nicht mit einem beschädigten Kabel, Stecker oder Ausgangskabel.
• Um das Risiko einer Beschädigung des Netzsteckers und des Kabels zu verringern, ziehen Sie beim Trennen des Produkts am Stecker und nicht am Kabel.
• Schalten Sie den Schutzschalter im Falle einer Fehlfunktion sofort aus.
• Überprüfen Sie das Produkt und sein Zubehör regelmäßig auf Beschädigungen oder Verschlechterungen. Wenn das Gehäuse des Produkts Risse aufweist, verwenden Sie es nicht und wenden Sie sich an den BLUETTI-Support oder Ihre lokalen BLUETTI-Händler.
• Halten Sie Kinder, Haustiere, Insekten und andere Tiere vom Produkt fern.
• Dieses Produkt ist ausschließlich für die Verwendung mit IT/AV-Produkten konzipiert.
• Tragen Sie beim Verdrahten und Installieren eine Schutzbrille und Schutzhandschuhe.

Betriebsanforderungen

• Stellen Sie sicher, dass alle Schrauben fest angezogen sind.
• Stellen Sie sicher, dass die richtigen positiven und negativen Anschlüsse übereinstimmen.
• Installieren Sie das Produkt, bevor Sie das Fahrzeug starten.
• Verbinden Sie die Eingangskabel zuerst mit dem Produkt, dann mit der Autobatterie.
• Stellen Sie sicher, dass das Produkt vor Gebrauch fest installiert ist.
• Beachten Sie das Benutzerhandbuch der tragbaren Powerstation für Gebrauchs- und Lagerungsrichtlinien, wenn Sie diese mit Strom versorgen.
