STÖRUNGEN durch MH- und HPS-LEUCHTEN

Bestimmte Pflanzenlampenmodelle mit HID*-Vorschaltgeräten, die keine elektromagnetische Abschirmung verwenden, erzeugen einen Bereich von Hochfrequenzstörungen (RFI). Dies kann benachbarte frequenzempfindliche Komponenten wie Internetleitungen und Klimasensoren stören. RFI kann von den Kabeln des Vorschaltgeräts oder vom Vorschaltgerät selbst ausgehen.
Befolgen Sie diese Schritte, um die ordnungsgemäße Funktion sicherzustellen und zu verhindern, dass Hochfrequenzstörungen Ihre Sensor-Sonde beeinträchtigen:
STÖRUNGEN durch MH- und HPS-LEUCHTEN

TIPP 1
Halten Sie das Sondenkabel weit entfernt von den Kabeln Ihres Vorschaltgeräts, um sicherzustellen, dass der Controller die Klimabedingungen korrekt erfasst.
Sie können das Sondenkabel auch umwickeln und einen Kegel um den Sensorkopf mit Aluminiumfolienband bilden.

TIPP 2
Schließen Sie Ihre Pflanzenlampe und Ihren Inline-Lüfter NICHT an dieselbe Doppelsteckdose an. Schließen Sie Ihre Pflanzenlampe und Ihren Inline-Lüfter an separate Steckdosenleisten und Steckdosen an.
*MH, HPS, CMH oder CHPS

HAUPTMERKMALE

HAUPTMERKMALE
*IP65-zertifiziert für H-Serie

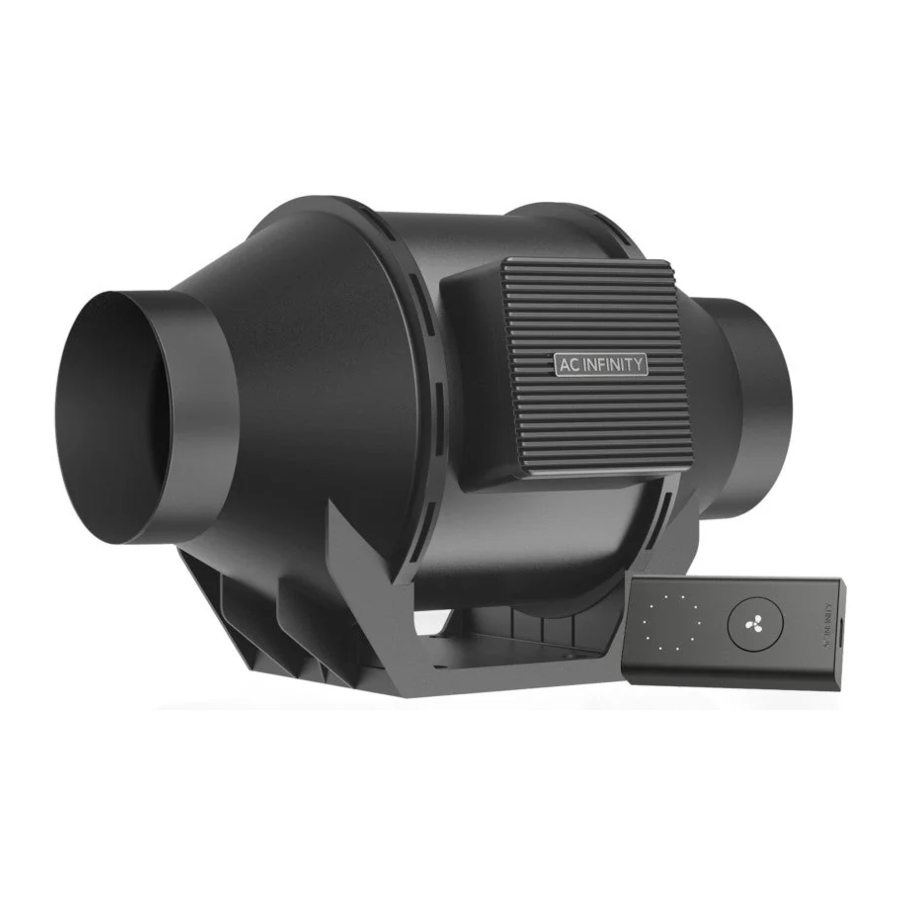

PRODUKTINHALT

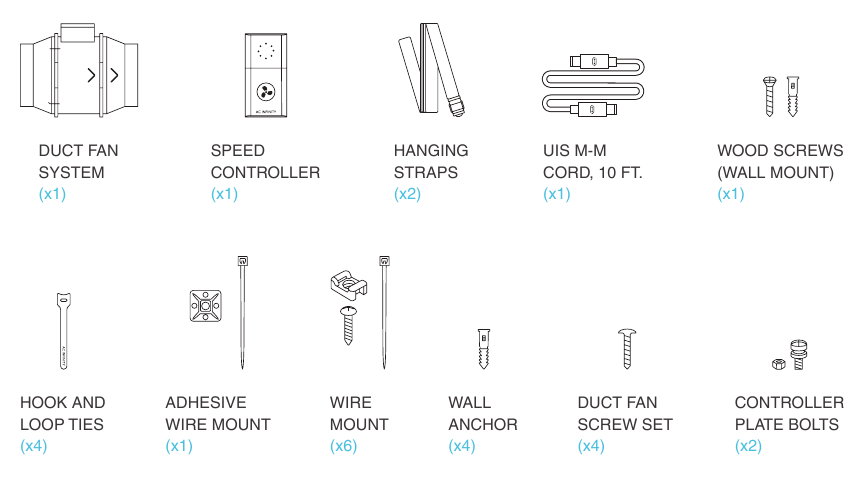

PRODUKTINHALT

INSTALLATION

MONTAGE

  1. Schrauben Sie die Bolzen auf beiden Seiten der Kunststoffringe mit einem Kreuzschlitzschraubendreher ab.
    MONTAGE - Schritt 1

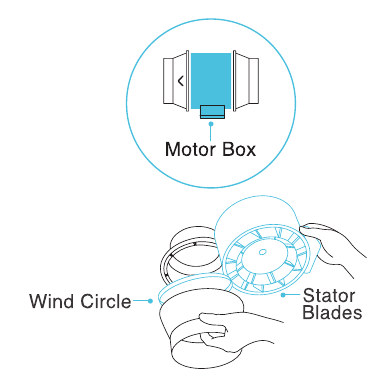

  2. Nehmen Sie das Motorgehäuse von der Flanschhalterung ab. Entfernen Sie den Windkreis zwischen dem Motorgehäuse und dem Ansaugflansch.
    MONTAGE - Schritt 2
  3. Verwenden Sie die Flanschhalterung, um die gewünschte Lüfterposition einzustellen. Markieren Sie die vier Befestigungslöcher.
    MONTAGE - Schritt 3
  4. Bohren Sie vier Löcher an den markierten Stellen. Stellen Sie sicher, dass Ihr Montagebereich strukturell stabil und frei von Hindernissen ist.
    MONTAGE - Schritt 4
  5. Wenn Sie an etwas anderem als einer Holzstütze oder einem Ständer montieren, setzen Sie die mitgelieferten vier Wanddübel in die gebohrten Befestigungslöcher ein. Möglicherweise müssen Sie einen Hammer verwenden, um sie durch die Löcher zu sichern.
  6. Richten Sie die Löcher der Flanschhalterung an den Wanddübeln aus. Schrauben Sie vier Holzschrauben mit einem Schraubendreher oder Bohrer ein, um die Flanschhalterung zu befestigen. Achten Sie darauf, dass der Luftstrompfeil in die gewünschte Richtung zeigt.
  7. Setzen Sie den Windkreis wieder in den Ansaugflansch ein.
    MONTAGE - Schritt 5
  8. Schieben Sie das Motorgehäuse wieder in die Flanschhalterung, wobei Sie darauf achten, dass der Luftstrompfeil in die gleiche Richtung zeigt wie der Pfeil der Flanschhalterung. Schrauben Sie die Bolzen wieder in die Kunststoffringe, um das Motorgehäuse an der Flanschhalterung zu befestigen.
    MONTAGE - Schritt 6
  9. Wenn Sie einen Lüftungskanal installieren, verwenden Sie Rohrschellen (separat erhältlich), um ihn an beiden Enden des Abluftventilators zu befestigen und einen dichten Abschluss zu gewährleisten. Ziehen Sie die Rohrschellen mit einem Schlitzschraubendreher fest.
    MONTAGE - Schritt 7

AUFHÄNGEN - GURTE

  1. Schlingen Sie den Gurt um die Halterung und eine Stange.
  2. Führen Sie den Gurt von unten durch den inneren Schlitz des Leiterverschlusses.
  3. Führen Sie den Gurt von oben in den äußeren Schlitz des Leiterverschlusses. Passen Sie die Länge der fertigen Schlaufe nach Bedarf an.
    AUFHÄNGEN - GURTE - Schritt 1
  4. Stecken Sie das lose Ende durch die mittlere Lücke des Leiterverschlusses, um die Schlaufe zu sichern.
    1. Abwärts hängen
      Lassen Sie den Lüfter an der Stange hängen, sobald die Gurte sicher befestigt sind. Stellen Sie sicher, dass der Luftstrompfeil des Lüfters in die gewünschte Richtung zeigt.
      AUFHÄNGEN - GURTE - Schritt 2
    2. Aufwärts hängen
      Um den Lüfter aufrecht aufzuhängen, schlingen und ziehen Sie die Gurte, wie in den Schritten 1-4 gezeigt, um die Stange. Hängen Sie den Lüfter an den Lüftungsflanschen auf, um ihn zu sichern.
      AUFHÄNGEN - GURTE - Schritt 3

AUFHÄNGEN - SEILKLEMMEN
AUFWÄRTS HÄNGEN

Wenn Sie mit Seilaufhängern (separat erhältlich) installieren, schlingen Sie die Seile um die Flansche und ziehen Sie das Seil fest, um den Lüfter zu sichern.
AUFHÄNGEN - SEILKLEMMEN

ABWÄRTS HÄNGEN
Schlingen Sie die beiden Seilaufhänger um eine Stange und die Halterung des Lüfters. Haken Sie die Karabiner ineinander. Kürzen Sie die Schlaufen nach Bedarf. Stellen Sie sicher, dass der Luftstrompfeil des Lüfters in die gewünschte Richtung zeigt.
ABWÄRTS HÄNGEN

MOTORABDECKUNG

  1. Schrauben Sie die Motorabdeckung mit einem Schraubendreher ab.
    MOTORABDECKUNG - Schritt 1
  2. Drehen Sie die Motorabdeckung in die gewünschte Ausrichtung. Bringen Sie die Schrauben wieder an. Das Drehen der Motorabdeckung führt nicht zum Erlöschen Ihrer Garantie.
    MOTORABDECKUNG - Schritt 2

KONFIGURATIONSEINSTELLUNG
ZU- UND ABLUFT
Dieser Lüfter kann sowohl als Zuluftventilator als auch als Abluftventilator in Grow-Räumen und größeren Grow-Zelten verwendet werden. Um eine optimale Belüftung des gesamten Raumes zu erreichen, muss der Zuluftventilator oder die Öffnung – falls kein Ventilator verwendet wird – in einer unteren Ecke Ihres Grow-Bereichs positioniert werden. Der Abluftventilator muss (wie unten gezeigt) so hoch wie möglich in der gegenüberliegenden Ecke aufgehängt oder montiert werden.
Stellen Sie sicher, dass der Luftstrompfeil des Zuluftventilators in Richtung Ihres Grow-Bereichs zeigt und der Pfeil des Abluftventilators von Ihrem Grow-Bereich wegzeigt.
KONFIGURATIONSEINSTELLUNG - ZU- UND ABLUFT

STROMVERSORGUNG UND EINRICHTUNG

  1. Verwenden Sie das mitgelieferte UIS M-M Verlängerungskabel, um den Lüfter mit dem Anschluss des Drehzahlreglers unten zu verbinden.
    STROMVERSORGUNG UND EINRICHTUNG - Schritt 1
  2. Stecken Sie das Netzkabel des Lüfters in eine Steckdose. Der Controller wird vom Lüfter mit Strom versorgt, um zu funktionieren (nur EC-Motor-Lüfter).
    STROMVERSORGUNG UND EINRICHTUNG - Schritt 2
  3. Sie können die mitgelieferten Kabelbinderhalterungen, Holzschrauben und Kabelbinder verwenden, um die Kabel zu organisieren. Befestigen Sie die Kabelbinderhalterungen mit den Holzschrauben oder der Kleberückseite an einer Oberfläche. Führen Sie die Kabelbinder um die Kabel in die Halterungen.
    STROMVERSORGUNG UND EINRICHTUNG - Schritt 3

REGLERMONTAGE

WANDMONTAGE

  1. Suchen Sie eine Stelle ohne Hindernisse und befestigen Sie den Dübel in Ihrer Wand. Drehen Sie die Holzschraube in die Dübel.
  2. Hängen Sie den Controller mit dem Loch auf der Rückseite an die Schraube.

MAGNETMONTAGE
Montieren Sie den Controller mit dem Magneten auf seiner Rückseite.
MAGNETMONTAGE

PLATTENMONTAGE*
Schrauben Sie die Bolzen der Reglerplatte in den Schlitz in der oberen Hälfte der Platte.
Hängen Sie den Controller mit dem Loch auf der Rückseite an die Bolzen.
*Reglerplatte nicht enthalten
PLATTENMONTAGE

UISTM PLATTFORM

Die UISTM Plattform ermöglicht es Ihnen, einen einzigen zentralen Controller gleichzeitig mit mehreren Anzuchtgeräten zu verbinden. Durch die Schaffung dieses vollständig integrierten Systems können Sie alle Ihre Geräte zusammen oder separat mit Strom versorgen und programmieren, um ein optimiertes Grow-Zelt-Management zu gewährleisten.
Ihr Anzuchtsystem kann über Ihren Controller-Hub oder remote über die AC Infinity App (gepaart mit kompatiblen Controllern) reguliert werden, wo Sie Zugriff auf Automatisierungsprogrammierung und Klimadaten haben werden.
Sie können auch Ihr bevorzugtes Grow-Licht und Steckdosengerät anschließen, um sie über unseren RJ11/12-Adapter und das Steuersteckermodul in die UIS-Plattform zu integrieren.
UIS™ PLATTFORM
Zentraler Controller und Anzuchtgeräte werden separat verkauft und können zum Zeitpunkt Ihres Kaufs dieses Produkts noch in der Entwicklung sein.

UISTM KOMPATIBILITÄT

MOLEX ADAPTER*
Verwenden Sie einen Molex-Adapter, um Inline-Lüfter mit 4-poligen Molex-Anschlüssen an diesen Controller anzuschließen. Stecken Sie den Molex-Anschluss des Lüfters in den Adapter. Stecken Sie dann den Adapter in den Controller.
MOLEX ADAPTER

VERLÄNGERUNGSKABEL
Verwenden Sie männlich-männlich UIS-Verlängerungskabel, um Geräte mit weiblichen UIS-Anschlüssen in erweiterter Reichweite von Ihrem Controller zu verbinden. Im Lieferumfang von UIS-kompatiblen Geräten enthalten.
VERLÄNGERUNGSKABEL

ERWEITERUNGSVERTEILER*
Der Erweiterungsverteiler ermöglicht es Ihnen, 4 Geräte an einen einzigen Port anzuschließen und kann zusätzliche Verteiler unterstützen, um bis zu 3 Ebenen von Erweiterungsports zu schaffen. Ausschließlich zur Verwendung mit AC Infinity Controllern mit UIS-Ports vorgesehen.
ERWEITERUNGSVERTEILER
*Nicht enthalten

WEITERE LÜFTER HINZUFÜGEN

Der CONTROLLER 69 PRO (separat erhältlich) ist mit vier Anschlüssen ausgestattet, die es Ihnen ermöglichen, mehrere Lüfter gleichzeitig mit Strom zu versorgen und zu steuern. Nur kompatibel mit Inline-Lüftern mit EC-Motoren. Siehe Abbildung unten für eine Beispielkonfiguration.
WEITERE LÜFTER HINZUFÜGEN

MOLEX ADAPTER
Verwenden Sie einen UIS-auf-4-Pin-Molex-Adapter*, um Ihren Lüfter an den Universal Controller* anzuschließen. Stecken Sie den UIS-Anschluss Ihres Lüfters in den Adapter. Stecken Sie dann den Adapter in Ihren Controller.
*Nicht enthalten
MOLEX ADAPTER

WEITERE GERÄTE HINZUFÜGEN

DIE KETTE ERWEITERN
Stecken Sie das Steckerende des Splitters* in Ihren UIS-Controller. Schließen Sie ein UIS-Gerät oder einen Netzadapter an den ersten Port jeder Ebene an, um Ihren Controller und den Hub mit Strom zu versorgen.
Ports 2-4 können an zusätzliche Splitter oder UIS-Geräte angeschlossen werden. Alle Geräte, die an diese Kette angeschlossen sind, müssen vom gleichen Typ sein (z.B. Lüfter jeder Größe), unabhängig von der Länge der Dongle-Kette.
Dieser Splitter ist nicht kompatibel mit UIS-Adaptern wie dem RJ11 Lighting Adapter.
*Nicht enthalten
DIE KETTE ERWEITERN

REIHENSCHALTUNG
Jeder der Anschlüsse des Controllers kann bis zu 20 Geräte über einen Reihenschaltungsadapter (nicht enthalten) unterstützen. Alle Geräte müssen aus derselben Serie stammen, können aber unterschiedliche Größen haben.
Stecken Sie das Steckerende des Reihenschaltungsadapters in Ihr Gerät.
Verbinden Sie Ihren UIS-Controller mit dem INPUT-Port des Reihenschaltungsadapters mithilfe eines M-M-Verbindungskabels. Verwenden Sie ein Verlängerungskabel, um den OUTPUT-Port des Reihenschaltungsadapters mit dem INPUT-Port eines anderen Adapters zu verbinden. Sie können den OUTPUT-Port auch mit einem anderen UIS-Gerät verbinden, um die Kette zu beenden.
REIHENSCHALTUNG

REINIGUNG

  1. Entfernen Sie das Motorgehäuse vom Montageflansch. Beachten Sie die Schritte 1-2, um zu erfahren, wie das Motorgehäuse entfernt wird.
    REINIGUNG - Schritt 1
  2. Verwenden Sie ein feuchtes Tuch, um Laufrad und Lüfterflügel von Staub und Ablagerungen zu befreien. Entfernen Sie den Windkreis zwischen dem Motorgehäuse und dem Eingangsflansch.
    REINIGUNG - Schritt 2
  3. Befreien Sie die Statorblätter am gegenüberliegenden Ende von Staub und Ablagerungen. Reinigen Sie den Bereich innerhalb der Ausgangs- und Abluftflansche.
    REINIGUNG - Schritt 3
  4. Befestigen Sie das Motorgehäuse an den Montageflanschen. Beachten Sie die Schritte 7-9, um zu erfahren, wie das Motorgehäuse befestigt wird.
    REINIGUNG - Schritt 4

PROGRAMMIERUNG

LÜFTERGESCHWINDIGKEIT EINSTELLEN
Der Controller verfügt über eine einzige Taste, die die Lüftergeschwindigkeit von 0-10 steuert. Durch Drücken der Geschwindigkeitstaste wird die Lüftergeschwindigkeit in Schritten von einer Einheit erhöht. Durch Drücken der Taste bei Einstellung 10 wird die Lüftergeschwindigkeit wieder auf 0 gesetzt.

EIN-/AUSSCHALTEN
Drücken Sie die Taste, um Ihren Lüfter einzuschalten. Halten Sie die Taste gedrückt, um Ihren Lüfter auszuschalten. Durch erneutes Drücken wird der Lüfter mit der zuletzt eingestellten Geschwindigkeit eingeschaltet.

CLOUDLINE HÄUFIG GESTELLTE FRAGEN

F: Mein Controller fehlt. Er war nicht in meinem Paket enthalten!
A: Bitte beachten Sie eine Abbildung, wie Ihr Controller aussehen sollte. Ihr Controller sollte ordentlich in der Box neben dieser Produktanleitung untergebracht sein.

F: Wo ist der beste Platz, um die Sensor-Sonde zu positionieren?
A: Platzieren Sie die Sensor-Sonde so nah wie möglich am heißesten oder feuchtesten Punkt in Ihrem Raum.

F: Muss ich die Plastikkappe von der Sonde entfernen?
A: Ja. Sie müssen die Plastikkappe entfernen, damit die Sonde die Klimabedingungen genau erfassen kann.

Kann ich diesen Inline-Rohrventilator vertikal montieren?

A: Ja. Der CLOUDLINE kann in jeder Ausrichtung montiert werden, einschließlich vertikal.

F: Kann ich diesen Lüfter fest an meinen eigenen Controller oder Thermostat anschließen?
A: Wir raten davon ab, die Stromkabel unseres Lüfters fest zu verdrahten oder zu spleißen. Solche Modifikationen können die elektrische Sicherheit beeinträchtigen und führen zum Erlöschen der Produktgarantie.

F: Benötige ich einen Stromwandler, wenn ich außerhalb der USA bin?
A: Der Spannungsbereich dieses Produkts beträgt 100-240V AC. Sie benötigen möglicherweise einen einfachen Reiseadapter, um ihn in eine ausländische Steckdose zu stecken, oder einen Stromwandler, wenn Ihr Land eine andere Spannung verwendet.

F: Behält der Controller seine Einstellungen nach dem Ausschalten der Stromversorgung bei?
A: Ja. Wenn die Stromversorgung des Controllers unterbrochen und danach wiederhergestellt wird, bleiben Ihre Einstellungen erhalten.

F: Ich erhalte nicht genug Luftstrom, selbst nachdem ich die Lüftergeschwindigkeit auf 10 eingestellt habe. Was kann ich tun?
A: Biegungen in den Rohrleitungen reduzieren die CFM-Leistung Ihres Lüfters. Um den Luftstrom aufrechtzuerhalten, können Sie die Rohrleitungen begradigen und so viele Biegungen wie möglich eliminieren.

F: Sollte ich diesen Inline-Rohrventilator als Zuluft- oder Abluftventilator verwenden?
A: Der CLOUDLINE wird hauptsächlich als Abluftventilator verwendet, kann aber auch als Zuluftventilator eingesetzt werden.
Sie können diesen Lüfter als Zuluftventilator verwenden, wenn Sie frische Luft in Ihren Raum benötigen.

F: Kann ich Lüfter unterschiedlicher Größe an denselben Controller anschließen?
A: Bitte beachten Sie die Details zum Zusammenschließen von Lüftern.

F: Ich hänge meinen Lüfter kopfüber in meinem Grow-Zelt auf, kann ich seine Motorgehäuseplatte drehen?
A: Ja. Verwenden Sie einen Schraubendreher, um die Motorhaube abzuschrauben. Drehen Sie sie in die gewünschte Ausrichtung und bringen Sie die Schrauben wieder an.

AC INFINITY PRODUKTE

Fortschrittliche Grow-Zelte
Die CLOUDLAB-Serie ist eine Reihe von Grow-Zelten, die entwickelt wurden, um ideale Wachstumsbedingungen zu schaffen und den ganzjährigen Indoor-Pflanzenanbau zu erleichtern. Verfügt über eine 2000D dicke Oxford-Leinwand, die mit innenliegendem rautenförmigem Mylar ausgekleidet ist, um die Helligkeit des Grow-Lichts zu maximieren, sowie einen verstärkten Rahmen mit 150 lb. Tragfähigkeit. Inklusive einer Montageplatte zur Installation Ihres AC Infinity Controllers.

Kohlefilter
Der Rohr-Kohlefilter wurde entwickelt, um Gerüche und Chemikalien in Grow-Zelten und hydroponischen Räumen zu eliminieren. Er verwendet hochwertige australische Aktivkohle, die eine höhere Absorptionskraft und eine längere Lebensdauer aufweist. Ermöglicht maximalen Luftstrom als Teil eines Zuluft- oder Abluftsystems.

Lüftungsrohre
Das vierlagige Lüftungsrohr wird zur Steuerung des Luftstroms verwendet und ist für Lüftungssysteme in Anwendungen wie HVAC, Trocknern und Grow-Räumen konzipiert. Es ist sehr langlebig und flexibel und kann überall eingesetzt werden, von engen Räumen bis hin zu weitläufigen Bereichen.
Entdecken Sie die neuesten Innovationen in der Umweltkontrolle unter acinfinity.com

PRODUKTWARNUNG

WarnungVerbrennungsgefahrStromschlaggefahr
UM DAS RISIKO VON BRAND, STROMSCHLAG ODER PERSONENSCHÄDEN ZU REDUZIEREN, BEACHTEN SIE BITTE FOLGENDES:

  1. Stellen Sie sicher, dass Ihre Stromquelle den elektrischen Anforderungen dieses Produkts entspricht.
  2. Prüfen Sie Ihre örtlichen Vorschriften auf zusätzliche Sicherheitsmaßnahmen, die für eine ordnungsgemäße, vorschriftsmäßige Installation erforderlich sein könnten.
  3. Lesen Sie alle Anweisungen, bevor Sie dieses Produkt installieren und verwenden.
  4. Wenn Sie mit der Installation dieses Produkts nicht vertraut sind oder Zweifel haben, suchen Sie die Dienste eines qualifizierten, geschulten und lizenzierten Fachmanns auf. Eine unsachgemäße Installation führt zum Erlöschen der Produktgarantie.
  5. Dieses Produkt darf nicht an potenziell gefährlichen Orten wie in brennbaren, explosiven, chemikalienbeladenen oder feuchten Umgebungen verwendet werden.
  6. Produkte mit Kanälen müssen immer ins Freie entlüftet werden.
  7. Decken Sie Netzkabel nicht mit Teppichen oder anderen Stoffmaterialien ab.
  8. Dieses Produkt hat rotierende Teile. Bei der Installation, dem Betrieb und der Wartung dieses Produkts sind Sicherheitsvorkehrungen zu treffen.
  9. Stecken Sie keine Finger oder Fremdkörper in Lüftungs- oder Abluftöffnungen und lassen Sie diese nicht eindringen, da dies zu Stromschlägen, Bränden oder Schäden am Produkt führen kann. Blockieren oder manipulieren Sie dieses Produkt in keiner Weise, während es in Betrieb ist.
  10. Verlassen Sie sich nicht ausschließlich auf die Ein-/Aus-Programmierung als einziges Mittel zur Stromabschaltung dieses Produkts. Ziehen Sie das Netzkabel, bevor Sie dieses Produkt installieren, warten oder bewegen.
  11. Betreiben Sie dieses Produkt nicht, wenn sein Kabel beschädigt ist oder es eine Fehlfunktion aufweist, fallen gelassen wurde oder in irgendeiner Weise beschädigt ist.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
