Easy 40+ Handbuch

Kalibrierung

Jede Pipette wurde im Werk nach einem Verfahren, das den EN-ISO 8655-6 Standards entspricht, geprüft & kalibriert.
Je nach Nutzung empfehlen wir eine Kalibrierungsprüfung alle sechs Monate. Dies kann jedoch an individuelle Anforderungen angepasst werden.

Verfahren zur Kalibrierungsprüfung

Die Pipette wird bei maximalem Volumen, bei 50 % des maximalen Volumens und beim Minimum oder 10 % des maximalen Volumens geprüft, je nachdem, welcher Wert höher ist.

• Eine neue Spitze wird zuerst 3-5 Mal vorgewässert und anschließend werden zehn Pipettierungen bei jedem Volumen durchgeführt.
• Die Verwendung der Vorwärts-Pipettiertechnik wird empfohlen.
• Berechnen Sie die Ungenauigkeit und Präzision für alle drei Volumina gemäß den Standards EN ISO 8655-6/DIN 12650 basierend auf der folgenden Berechnung

Umrechnung von Gewichtsmesswerten in Volumen

• Mittelwert
• Mittelwert
• Xi: Waagenablesung
• n: Anzahl der Ablesungen
• Z: Umrechnungsfaktor [Beispiel Z=1.0040 µl/mg bei 25°C und 1013 hPa]

Berechnung der Ungenauigkeit

(Systematischer Fehler)

• A% =
• V: Mittelwert
• Volumen, bei dem die Messwerte erfasst werden

Berechnung der Präzision

(Zufälliger Fehler)

• S =
• CV% =
• S: Standardabweichung
• : Mittelwert
• n: Anzahl der Ablesungen

Geräteanforderungen und Testbedingungen

Es muss eine Analysenwaage verwendet werden. Die Auswahl der Waage hängt vom gewählten Pipettenmodell und der Empfindlichkeit der Waagenablesung ab.
Testflüssigkeit: Wasser, destilliert oder deionisiert, Wasser der Güteklasse 3 gemäß ISO3696.

Die Kalibrierung sollte in einem zugfreien Raum bei einer konstanten Temperatur (+/- 0,5°C) von Wasser, Pipette und Luft zwischen 15°C und 30°C durchgeführt werden. Die relative Luftfeuchtigkeit muss über 50 % liegen, insbesondere bei Volumina unter 50 µl sollte die Luftfeuchtigkeit so hoch wie möglich sein, um den Effekt des Verdunstungsverlusts zu reduzieren.
Spezielles Zubehör für Analysenwaagen, wie die Verdunstungsfalle, wird für die Kalibrierung von Volumina unter 50 µl empfohlen.

Rekalibrierung

1. Führen Sie das Wartungswerkzeug wie in Abbildung 1 unten gezeigt in die Nuten an der Basis des Druckknopfs ein. Drehen Sie es im Uhrzeigersinn, um das Volumen zu erhöhen, und gegen den Uhrzeigersinn, um es zu verringern.

2. Wiederholen Sie das Verfahren 'Checking calibration' (Kalibrierung prüfen).

Lagerung

Bei Nichtgebrauch wird empfohlen, Ihre Pipette in einer vertikalen Position zu lagern.
Wenn die Pipette auf der Seite liegt, können Flüssigkeiten in das Gehäuse der Pipette eindringen und Korrosion verursachen.

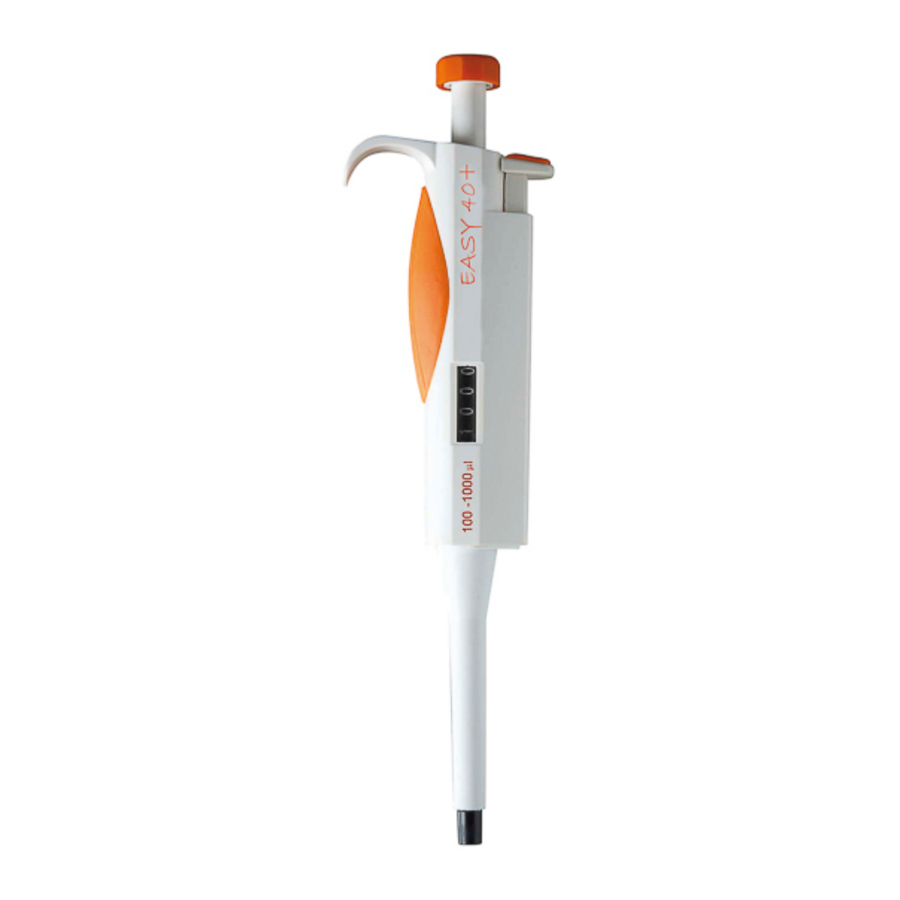

Produktbeschreibung

Diese Pipetten sind als feste oder variable Mehrzweck-Mikropipetten für die Entnahme und Abgabe präziser Flüssigkeitsmengen in Mikrovolumina erhältlich.
Diese Pipetten arbeiten nach dem Luftverdrängungsprinzip und verwenden Einwegspitzen jeder Standardmarke. Alle Pipetten sind mit einem eingebauten Spitzenabwerfer ausgestattet.

Produkttabellenvergleich

Verwendungszweck

Diese Pipetten sind für das genaue und präzise Handhaben von Flüssigkeiten konzipiert und gebaut. Diese Geräte sind dafür vorgesehen, Flüssigkeiten im Volumenbereich von 0,1 µl bis 10 ml in Kombination mit passenden Pipettenspitzen zu dosieren.
Diese Pipetten dürfen nur von geschultem Fachpersonal für allgemeine Laborzwecke bedient werden. Alle Benutzer müssen die Bedienungsanleitung sorgfältig gelesen und sich mit der Funktionsweise des Geräts vertraut gemacht haben.

Pipettiertechnik

1. Vorwärts-Pipettieren

   1. Drücken Sie den Bedienknopf bis zum ersten Stopp.
   2. Tauchen Sie die an der Pipette befestigte Spitze etwa 1 cm tief in die Lösung und lassen Sie den Bedienknopf langsam los. Warten Sie einen Moment, ziehen Sie die Spitze dann aus der Flüssigkeit und streifen Sie sie am Rand des Reservoirs ab, um überschüssige Flüssigkeit von der Außenseite der Spitze zu entfernen.
   3. Geben Sie die Flüssigkeit in das Auffanggefäß ab, indem Sie den Bedienknopf sanft bis zum ersten Stopp drücken. Drücken Sie nach einer Sekunde den Bedienknopf bis zum zweiten Stopp. Dies entleert die Spitze vollständig. Entfernen Sie die Pipette aus dem Gefäß, indem Sie sie an der Gefäßwand nach oben gleiten lassen.
   4. Lassen Sie den Bedienknopf in die Bereitschaftsposition los.
2. Revers-Pipettieren

   1. Drücken Sie den Bedienknopf bis zum zweiten Stopp.
   2. Tauchen Sie die an der Pipette befestigte Spitze etwa 1 cm tief in die Lösung und lassen Sie den Bedienknopf langsam los. Dieser Vorgang füllt die Spitze mit einem Volumen, das größer ist als das eingestellte Volumen. Warten Sie 1-2 Sekunden und ziehen Sie die Spitze aus der Flüssigkeit, streifen Sie sie am Rand des Reservoirs ab, um überschüssige Flüssigkeit zu entfernen.
   3. Geben Sie die Flüssigkeit in das Auffanggefäß ab, indem Sie den Bedienknopf sanft und gleichmäßig bis zum ersten Stopp drücken. Dieses Volumen entspricht dem eingestellten Volumen. Halten Sie den Knopf in dieser Position. Es verbleibt etwas Flüssigkeit in der Spitze, die nicht abgegeben werden sollte.
   4. Die in der Spitze verbleibende Flüssigkeit kann durch Drücken des Knopfes bis zum zweiten Stopp in die ursprüngliche Lösung zurückgegeben oder zusammen mit der Spitze entsorgt werden.
   5. Lassen Sie den Bedienknopf in die Bereitschaftsposition los.

Hinweis: Die Revers-Pipettiertechnik wird für viskose Lösungen, schaumbildende Lösungen oder für das Dosieren sehr kleiner Volumina empfohlen.

Pipettierempfehlungen

• Flüssigkeit nur dann in die Pipette aspirieren, wenn eine Spitze am Spitzenkonus befestigt ist.
• Flüssigkeiten, Spitzen und Pipetten auf Umgebungstemperatur ausgleichen lassen.
• Es wird empfohlen, die Spitze 5 Mal mit der zu dosierenden Flüssigkeit vorzuspülen. Dies ist besonders wichtig beim Dosieren von Flüssigkeiten, die eine andere Viskosität und Dichte als Wasser haben.
• Die Spitze vor Gebrauch mehrmals vorspülen, wenn Flüssigkeiten bei Temperaturen pipettiert werden, die von der Umgebungstemperatur abweichen.
• Beim Pipettieren sollte die Pipette senkrecht gehalten und die Spitze nur wenige Millimeter in die Flüssigkeit getaucht werden.
• Bewegungen des Druckknopfs stets mit dem Daumen kontrollieren, um Konsistenz zu gewährleisten.
• Wischen Sie die Spitze nur ab, wenn sich Flüssigkeit an der Außenseite der Spitze befindet, und achten Sie darauf, die Spitzenöffnung nicht zu berühren.
• Halten Sie die Pipette nicht in der Hand, wenn Sie nicht arbeiten, um die Übertragung von Körperwärme zu vermeiden. Verwenden Sie die richtige Pipettenspitze, die für die Verwendung mit der Pipette vorgesehen ist.
• Wählen Sie die richtige Pipettiertechnik (z. B. Revers, Vorwärts usw.), abhängig von der Beschaffenheit der Flüssigkeit.
• Die Verwendung übermäßiger Kraft beim Drehen des Druckknopfs außerhalb des dafür vorgesehenen Bereichs kann den Mechanismus blockieren und die Pipette beschädigen.

Wartung

Um die besten Ergebnisse mit Ihrer Pipette zu erzielen, sollte jede Einheit täglich auf Sauberkeit überprüft werden. Besonderes Augenmerk sollte auf den Spitzenkonus (die Spitzenkonen) gelegt werden.
Diese Pipette wurde für eine einfache Wartung im Haus entwickelt. Wir bieten jedoch auch einen kompletten Reparatur- und Kalibrierungsservice an. Bitte senden Sie Ihre Pipette zur Reparatur oder Kalibrierung an Ihren lokalen Händler zurück. Stellen Sie vor der Rücksendung sicher, dass sie frei von jeglicher Kontamination ist.
Überprüfen Sie die Leistung Ihrer Pipette regelmäßig, z. B. alle 3 Monate und nach jeder Wartung oder Instandhaltung im Haus.

Reinigung des Produkts

Zur Reinigung Ihrer Pipette verwenden Sie Ethanol und ein weiches Tuch oder ein fusselfreies Tuch. Es wird empfohlen, den Spitzenkonus regelmäßig zu reinigen.

Wartung im Haus

1. Halten Sie den Spitzenabwerfer gedrückt.
2. Platzieren Sie den Zahn des Öffnungswerkzeugs zwischen dem Spitzenabwerfer und dem Spitzenabwerferkragen, um den Verriegelungsmechanismus zu lösen.
3. Lösen Sie den Spitzenabwerfer vorsichtig und entfernen Sie den Abwerferkragen.
4. Setzen Sie das Schraubenschlüsselende des Öffnungswerkzeugs über den Spitzenkonus und drehen Sie es gegen den Uhrzeigersinn.
5. Nach dem Entfernen des Spitzenkonus wischen Sie den Kolben, den O-Ring und den Spitzenkonus mit Ethanol und einem fusselfreien Tuch ab.
   Hinweis: Modelle bis 10 µl haben eine feste O-Ring-Position im Spitzenkonus, entfernen oder warten Sie diese daher nicht.
6. Vor dem Wiedereinsetzen des Spitzenkonus wird empfohlen, den Kolben mit dem mitgelieferten Silikonfett leicht zu fetten.
7. Nach dem Zusammenbau verwenden Sie die Pipette (ohne Flüssigkeit) mehrmals, um sicherzustellen, dass das Fett gleichmäßig verteilt ist.
8. Überprüfen Sie die Pipettenkalibrierung.

Hinweis: Zerlegen Sie niemals den oberen Teil der Pipette. Um den Verlust oder die Beschädigung empfindlicher Teile zu vermeiden, bauen Sie die Pipette sofort wieder zusammen.

Fehlerbehebung

Service

Wenn Sie Hilfe benötigen, kontaktieren Sie Ihren Lieferanten/Hersteller oder Labbox über:
www.labbox.com

Bitte geben Sie dem Kundendienstmitarbeiter die folgenden Informationen an:

• Seriennummer (auf der Rückseite)
• Beschreibung des Problems
• Ihre Kontaktdaten

www.labbox.com
