TrolMaster Hydro-X (HCS-1) Handbuch

ÜBERSICHT

Das Hydro-X Steuerungssystem ist das intelligenteste und vielseitigste Umweltkontrollsystem auf dem Markt. Es kann bis zu 512 Leuchten, 4 Temperaturgeräte, 2 Feuchtigkeitsgeräte, 2 CO2-Geräte und 9 vorprogrammierte Geräte steuern. Mit seiner unglaublichen Flexibilität kann jeder sein eigenes Grow-Room-System für maximalen Ertrag einfach anpassen.
Das System wird mit einem 3-in-1-Sensor geliefert, der Temperatur, Luftfeuchtigkeit und Licht erfasst. Ein CO2-Sensor ist zur Messung des CO2-Gehalts erhältlich. Wenn der gemessene Wert Ihren benutzerdefinierten Einstellbereich überschreitet, wird eine Warnmeldung an Ihr Smartphone gesendet. Rauchmelder sind auch zur Raucherkennung verfügbar, um Sie im Brandfall zu alarmieren. Hydro-X hilft Ihnen, Ihre Anbauumgebung perfekt zu überwachen.
Hydro-X wurde speziell entwickelt, um ein tägliches Lichtmanagement für Ihr Beleuchtungssystem einzurichten. Durch 2 separate Leitungen kann der Benutzer mehrere Beleuchtungskonfigurationen (und Dimmsequenzen) basierend auf seinen individuellen Vorlieben erstellen. Dieses System kann Ihr Beleuchtungssystem effizient steuern, indem es einen Zeitplan mit erweiterten Funktionen wie automatischem Dimmen, Überhitzungsabschaltung sowie Sonnenauf- und -untergangssimulation ausführt.
Hydro-X kann mit seinen 4 Arten von Gerätestationen fast alle Arten von Geräten in Ihren Grow-Rooms steuern. Temperatur-Gerätestationen, Feuchtigkeits-Gerätestationen, CO2-Gerätestationen und Programm-Gerätestationen sind dafür konzipiert, an verschiedene Geräte für eine zentrale Steuerung angeschlossen zu werden. Hydro-X bietet einen intelligenteren und flexibleren Ansatz für den Anschluss der Geräte, die Sie steuern möchten.
Hydro-X geht mit der Zeit, es hat die Möglichkeit, sich direkt mit einem Standard-Netzwerkkabel mit dem Netzwerk zu verbinden. Nach dem Herunterladen der App können Sie die Umgebung Ihrer Grow-Rooms jederzeit und überall überwachen und steuern. Sie können die historischen Daten über Diagramme auf Ihrem Smartphone ablesen und Warnmeldungen erhalten, wenn die Wachstumsumgebung Ihre Sollwerte überschreitet. Eine Micro-SD-Karte ist auch für die Datenprotokollierung verfügbar, falls das Internet nicht verfügbar ist. Mit Hydro-X haben Sie die Überwachung und Steuerung der Wachstumsumgebung immer zur Hand.

FAKTEN

Hier sind einige wichtige Punkte, die bei der Verwendung des Hydro-X Steuerungssystems zu beachten sind.

• Jedes Hydro-X Steuerungssystem kann an einen 3-in-1-Sensor, einen CO2-Sensor und einen PAR-Sensor, bis zu fünf optionale Wasserdetektoren und fünf optionale Rauchmelder angeschlossen werden. Der 3-in-1-Sensor dient zur Erfassung von Temperatur, Luftfeuchtigkeit und Licht, der CO2-Sensor zur Erfassung des CO2-Gehalts, der PAR-Sensor zur Erfassung der photosynthetisch aktiven Strahlung von der Lichtquelle, und die Wasser- und Rauchmelder dienen jeweils zur Erkennung von Wasserlecks und zur Brandverhütung.
• Jede Lichtleitung MUSS mit einer einzelnen Wattage/einem einzelnen Leuchtentyp verbunden sein. Sie können keine Leuchten mit unterschiedlichen Wattagen auf derselben Leitungs-Verkabelung mischen. Beim Anschluss an Leuchten, die durch ein digitales Signal gesteuert werden (wie z.B. ThinkGrow DE Vorschaltgeräte), können 256 Leuchten pro Leitung gesteuert werden, mit potenziell insgesamt 512 Leuchten. Ein Lichtsteueradapter (Signalwandler) ist zur Steuerung traditioneller Leuchten, die durch ein analoges Signal (0-10V) gesteuert werden, wie z.B. Gavita, erhältlich. Aufgrund der Begrenzung des analogen Signals kann das System bis zu 40 traditionelle Vorschaltgeräte pro Leitung, insgesamt 80 traditionelle Vorschaltgeräte auf beiden Leitungen steuern.
• Verschiedene Geräte (z.B. für Temperatur/Feuchtigkeit/CO2 usw.) können über 4 verschiedene Arten von Gerätestationen an dieses Gerät angeschlossen werden. Jedes Gerät hat seine eigene und dedizierte Gerätestation, die je nach Bedarf separat erworben werden kann. Mischen Sie keine Gerätestationen für verschiedene Geräte.
• Sensoren, Gerätestationen und Vorschaltgeräte werden mit dem Hauptcontroller über RJ12-Kabel verbunden, um alle Geräte in Reihe zu schalten (daisy-chain). Jeder der Sensoren und Gerätestationen wird mit einem RJ12 "T"-Splitter und RJ12-Kabeln geliefert. Vorkonfektionierte RJ12-Kabel in verschiedenen Längen und zusätzliche T-Splitter können separat erworben werden.
• Ein maximaler Abstand von 1000 ft / 300 Metern zwischen dem HCS-1 Hydro-X Steuerungssystem und den zu steuernden Geräten ist erforderlich.
• Beachten Sie alle lokalen und nationalen elektrischen Vorschriften für die Installationsanforderungen.
• Das Hydro-X ist nur für den Innenbereich konzipiert. Es wird empfohlen, Zubehör von Trolmaster für eine gute Leistung zu verwenden.

KOMPONENTEN

1. Steuerung
2. Rückplatte (Halterung)
3. 1,2 m RJ12-Kabel
4. T-Splitter
5. 12VDC Netzteil
6. 3-in-1-Sensor
7. 4,8 m RJ12-Kabel

INSTALLATION

Legen Sie den Standort der Hauptsteuerung fest. Die Steuerung wird mit einer einfach zu bedienenden DIN-Halterung geliefert. Ziehen Sie die 4 Laschen nach außen, um die Halterung vom Gerät zu lösen, befestigen Sie die Halterung an einer Wand oder Oberfläche, setzen Sie das Gerät wieder auf die Halterung und drücken Sie die 4 Laschen wieder ein, um das Gerät zu arretieren. Die RJ12-Verbindungskabel sind in verschiedenen Längen erhältlich; wählen Sie die richtige Länge für Ihre Anwendung. Das HCS-1 Hydro-X Steuerungssystem wird mit einem 1,2 m und einem 4,8 m langen Kabel geliefert. Diese RJ12-Verbindungskabel sind auch in Längen von 7,6 m und 15,2 m erhältlich. Wählen Sie die richtige Länge für Ihre Anwendung.

ANSCHLÜSSE

1. Stromanschluss:
   Schließen Sie das Steckernetzteil an den Stromanschluss (DC) an.
2. Sensoranschluss:
   Verbinden Sie das RJ12-Kabel mit dem SENSORS-Anschluss und verbinden Sie es am anderen Ende mit einem Splitter. Stecken Sie den 3-in-1-Sensor zur Verbindung in den Splitter. Der andere Anschluss am Splitter kann verwendet werden, um eine fortlaufende Verbindung zum nächsten Splitter herzustellen. Schließen Sie einen CO2-Sensor an den zweiten Splitter an. Wiederholen Sie den Vorgang und schließen Sie bei Bedarf einen oder mehrere Rauchmelder an. Drücken Sie den kleinen Knopf am Rauchmelder, das Hydro-X weist dem Gerät automatisch eine Adresse in sequenzieller Reihenfolge zu.
3. Gerätestationsanschluss (Hauptsteuerung muss eingeschaltet sein)
   Verbinden Sie das Kabel vom DEVICES-Anschluss mit der ersten anzuschließenden Gerätestation. Verwenden Sie den T-Splitter und ein kurzes RJ-Kabel, damit das erste Kabel weiter mit dem nächsten T-Splitter (Gerätestation) verbunden werden kann. Stecken Sie die Gerätestation zur Stromversorgung in die Steckdose. Drücken Sie den kleinen Knopf an der Gerätestation, das System weist der Gerätestation automatisch eine Adresse in sequenzieller Reihenfolge zu. Wiederholen Sie diesen Vorgang, bis alle Gerätestationen mit der Hauptsteuerung verbunden sind.
4. Lichtanschluss
   1. Für HID-Leuchten:
      Verbinden Sie das Kabel von LINE 1 mit dem ersten anzuschließenden digitalen Vorschaltgerät. Verwenden Sie den T-Splitter und ein kurzes RJ-Kabel, damit das erste Kabel weiter mit dem nächsten T-Splitter (Vorschaltgerät) verbunden werden kann. Wiederholen Sie diesen Vorgang, bis alle Vorschaltgeräte (Leuchten) mit LINE 1 verbunden sind. Schließen Sie weitere Leuchten über den LINE 2-Anschluss an. Wiederholen Sie den gleichen Vorgang an LINE 2.

      1. Steuerung
      2. Splitter
      3. HID-Leuchten
   2. Für traditionelle Leuchten:
      Beim Anschluss an traditionelle Leuchten, die über ein analoges Signal (0-10V) gesteuert werden, wie z.B. Gavita-Leuchten, ist ein Lichtsteueradapter (Signalwandler) erforderlich, um das digitale Signal in ein analoges Signal umzuwandeln. Die Verbindung ist ähnlich wie oben, jedoch mit einem Signalwandler, der zwischen Vorschaltgerät und Steuerung angeschlossen ist. Zuerst schließen Sie den Signalwandler an den LINE 1- oder LINE 2-Anschluss an und dann an einen Splitter am anderen Ende. Schließlich verwenden Sie ein weiteres RJ12-Kabel, um den Splitter mit dem analogen Vorschaltgerät zu verbinden. Siehe Anschlussdiagramm.

      1. Steuerung
      2. Lichtsteueradapter
      3. Splitter
      4. Traditionelle Leuchten

Jede Leitung kann als "gestaffelte" Dimmzone eingerichtet werden. Mit anderen Worten, jede Zone hat ihre eigene unabhängige Dimm-Temperatureinstellung sowie die Dimmaktion. Die 2 Leitungen ermöglichen dem Benutzer, mehrere Beleuchtungskonfigurationen (und Dimmsequenzen) basierend auf seinen individuellen Vorlieben zu erstellen. Einige Beispiele sind unten dargestellt.

5. Internetverbindung
   Dieses Gerät verfügt über die Funktion, das Netzwerk für die Fernsteuerung zu verbinden. Der Benutzer kann ein Standard-Netzwerkkabel für die Verbindung über den INTERNET-Anschluss verwenden.

TASTEN

Das HCS-1 Hydro-X Control System ist extrem einfach zu bedienen. Das hintergrundbeleuchtete 128x128 LCD-Display informiert den Benutzer über die aktuellen Bedingungen und ermöglicht den Zugriff auf alle Einstellungen. Alle Einstellungen können über die 6 Drucktasten an der Vorderseite des Geräts aufgerufen werden. Die Tastenfunktionen sind unten beschrieben.

UP/DOWN (RAUF/RUNTER): Die UP- und DOWN-Tasten bewegen den Cursor nach oben und unten, um das Element auf dem LCD-Display auszuwählen.
LEFT/RIGHT (LINKS/RECHTS): Die LEFT- und RIGHT-Tasten bewegen den Cursor zur vorherigen oder nächsten Seite, zum linken oder rechten Element.
BACK (ZURÜCK): Die BACK-Taste geht zur vorherigen Seite zurück.
ENTER (BESTÄTIGEN): Die ENTER-Taste wird verwendet, um den zu ändernden Menüpunkt zu öffnen sowie den neuen Sollwert zu akzeptieren und "enter" (einzugeben) in den Speicher.
Machen Sie sich mit der Funktion der 6 Tasten an der Vorderseite des HCS-1 Hydro-X Control System vertraut, um auf die Einstellungen zugreifen zu können und besser zu verstehen, wie Sie das HCS-1 Hydro-X Control System optimal nutzen können.

Starteinstellungen

Sobald Sie alle Geräte, Sensoren und Beleuchtungen an das HCS-1 Hydro-X Control System angeschlossen haben, können wir das Gerät in Betrieb nehmen.
Schließen Sie das Steckernetzteil an den Stromanschluss an der Unterseite des HCS-1 Hydro-X Control System an. Das HCS-1 Hydro-X Control System schaltet sich ein und fährt hoch.
Wenn Sie das HCS-1 Hydro-X Control System zum ersten Mal verwenden, wird beim Einschalten des HCS-1 Hydro-X Control System der Willkommensbildschirm/-seite angezeigt.

*HINWEIS: Drücken Sie die ENTER-Taste, um zuerst zur Konfigurationsseite zu gelangen und die Einrichtung zu starten.
Zeiteinstellung: Bitte beachten Sie P18 für die Zeiteinstellung, um die Standardzeit vor der Verwendung in die aktuelle Zeit zu ändern.

Hauptmenü

1. Das Hauptmenü zeigt drei Elemente an:
   Temperaturwert (°F) z.B.: 78.8°F
   Feuchtigkeitswert (%) z.B.: 20.2%
   CO2-Gehalt (PPM) z.B.: 1200 PPM
   Die obere Titelleiste zeigt das aktuelle Datum & die Uhrzeit an:
   Monat/Datum z.B.: 09/07
   Stunde/Minute z.B.: 18:20
   Tagmodus
   Nachtmodus
   Alarm aktiviert
   Internet verbunden
   Keine Netzwerkverbindung (kein Symbol)
   *HINWEIS: Laden Sie die TrolMaster App aus dem App Store oder von Google Play herunter.

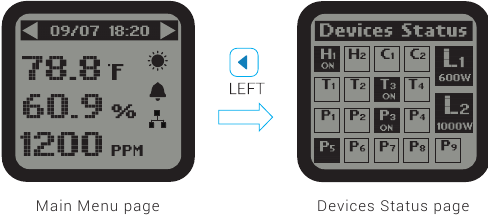

2. Auf der Hauptmenüseite drücken Sie die LEFT (LINKS)-Taste , um auf die Gerätestatusseite zuzugreifen. Der Bildschirm zeigt Geräte in 3 Zuständen an.

   1. Zustand Eins: Hervorgehoben und mit "ON" (EIN) zeigt an, dass das Gerät verbunden und in Betrieb (aktiviert) ist.
   2. Zustand Zwei: Hervorgehoben und ohne "ON" (EIN) zeigt an, dass das Gerät verbunden, aber nicht in Betrieb (Standby) ist.
   3. Zustand Drei: Nicht hervorgehoben zeigt an, dass keine Gerätestation mit dieser Adresse verbunden ist.
3. Auf der Hauptmenüseite drücken Sie die RIGHT (RECHTS)-Taste , um auf die Alarmmeldungsseite zuzugreifen. Der LCD-Bildschirm zeigt Aufzeichnungen aller Alarmmeldungen an.

   *HINWEIS:
   1. Auf der Gerätestatusseite sind die Gerätezustände nicht für Beleuchtungsgeräte geeignet. Der LCD-Bildschirm zeigt den Beleuchtungsstatus für zwei Beleuchtungslinien L1 & L2 an.
   2. Entfernen Sie die Micro-SD-Karte nicht auf dem Hauptbildschirm (der Temperatur, Feuchtigkeit & CO2 anzeigt). Andernfalls kann die Karte leicht beschädigt werden.

Einstellungsseite

Auf der Hauptmenüseite, Gerätestatusseite oder Alarmmeldungsseite drücken Sie die ENTER (BESTÄTIGEN)-Taste , um auf die EINSTELLUNGSSEITE zuzugreifen. Der LCD-Bildschirm zeigt 6 Themen (Licht/Temperatur/Feuchtigkeit/CO2/Programm/System) wie auf dem Bild, Sie können den Cursor (UP/DOWN/LEFT/RIGHT (RAUF/RUNTER/LINKS/RECHTS)) bewegen, um das Thema auszuwählen, dessen Einstellung Sie bearbeiten möchten.

Beleuchtungseinstellungen

1. Auf der Einstellungsseite wählen Sie das Licht-Thema aus und drücken Sie dann die ENTER (BESTÄTIGEN)-Taste , um Ihre Auswahl zu bestätigen. Der Bildschirm zeigt Linie 1 und Linie 2 an. Drücken Sie die UP (RAUF)-Taste oder die DOWN (RUNTER)-Taste , um Linie 1 oder Linie 2 auszuwählen. Drücken Sie dann die ENTER (BESTÄTIGEN)-Taste , um zur Konfigurationsseite zu gelangen.
2. Verwenden Sie die UP (RAUF)- und DOWN (RUNTER)-Taste, um den optionalen Punkt auszuwählen. Drücken Sie die ENTER (BESTÄTIGEN)-Taste, die Ziffern blinken, dann drücken Sie die UP (RAUF)- oder DOWN (RUNTER)-Taste, um die Einstellung zu ändern. Drücken Sie abschließend die ENTER (BESTÄTIGEN)-Taste, um die Änderung zu bestätigen und zu speichern.

   Leistung: Wählen Sie die Leistung des Vorschaltgeräts, das an diese Linie angeschlossen wird.
   Output Max (Maximale Leistung): Wählen Sie die Leistung, mit der Sie die Beleuchtung in Schritten von 25 Watt betreiben möchten. Der Benutzer kann jede Einstellung zwischen 600 Watt und 1150 Watt für die 1000-Watt-Leuchte wählen.
   Einschaltzeit: Die Tageszeit, zu der die Lichter für diese LINIE 1 eingeschaltet werden.
   Ausschaltzeit: Die Tageszeit, zu der die Lichter für diese LINIE 1 ausgeschaltet werden.
   Dimmen bei: Wählen Sie die Temperatur, bei der die Lichter innerhalb jeder Linie gedimmt werden sollen.
   Abschalten bei: Die maximale Temperatur, die die Anbaufläche erreichen darf, bevor die Lichter abgeschaltet werden. Normalerweise stellen Sie mindestens 5°F bis zu 10°F über der Einstellung "Dimmen bei" ein.
   Sonnenauf-/untergangszeit: Simulieren Sie Sonnenauf- und -untergang durch langsames Anheben und Absenken der Beleuchtungsstärke (Helligkeit). Der Benutzer kann für die Sonnenauf-/untergangsfunktion zwischen 0 Minuten (aus) und 30 Minuten in 5-Minuten-Schritten wählen.
3. Die Beleuchtungskonfigurationen der Linie 2 sind identisch mit den Einstellungen der Linie 1.


Temperatureinstellungen

1. Auf der Einstellungsseite wählen Sie das Thema Temp und drücken dann die ENTER (Eingabe) Taste um auf die Seite für die Temp-Einstellung zuzugreifen. Verwenden Sie die UP (Nach oben) Taste oder die DOWN (Nach unten) Taste , um das Gerät oder die Alarmeinstellung auszuwählen.
2. Wenn Gerät 1 ausgewählt ist, kann der Benutzer den Temperatur-Sollwert für den Tag-/Nachtmodus für Gerät 1 einstellen. Das Gerät schaltet das Temp-Gerät 1 automatisch EIN, wenn die gemessene Temperatur den Sollwert ÜBERschreitet oder UNTERschreitet. Drücken Sie die ENTER (Eingabe) Taste, und der Text Oben oder Unten blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um zwischen Oben und Unten zu wechseln. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern.

   Zum Beispiel: Gerät einschalten, wenn die Temperatur den Sollwert für Kühlgeräte ÜBERSchreitet; Gerät einschalten, wenn die Temperatur den Sollwert für Heizgeräte UNTERschreitet.
   Verwenden Sie die UP (Nach oben) und DOWN (Nach unten) Taste, um den Tagmodus oder Nachtmodus auszuwählen, das ausgewählte Element wird hervorgehoben. Drücken Sie die ENTER (Eingabe) Taste, und der aktuelle Temperaturwert blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Sollwert zu ändern. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern. Das LCD zeigt "Setting saved" (Einstellung gespeichert) an.
3. Drücken Sie die DOWN (Nach unten) Taste, um die Seite für den Temperaturalarm auszuwählen und aufzurufen. Der Bildschirm zeigt den Min/Max-Sollwert an. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Min- oder Max-Sollwert auszuwählen. Das ausgewählte Element wird hervorgehoben. Drücken Sie dann erneut die ENTER (Eingabe) Taste, der aktuelle Temperatur-Sollwert blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Sollwert zu ändern. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern. Das LCD zeigt "Setting saved" (Einstellung gespeichert) an.
   Wenn der Temperaturwert den Einstellbereich überschreitet, sendet das Gerät eine Warnmeldung an Ihr Smartphone.
   Das Einstellverfahren anderer Temperatur-Gerätestationen ist das gleiche wie oben.


Feuchtigkeitseinstellungen

1. Auf der Einstellungsseite wählen Sie das Thema Feuchtigkeit und drücken dann die ENTER (Eingabe) Taste um auf die Seite für die Feuchtigkeitseinstellung zuzugreifen. Verwenden Sie die UP (Nach oben) Taste oder die DOWN (Nach unten) Taste , um Gerät 1 oder Gerät 2 oder die Alarmeinstellung auszuwählen.
2. Wenn Gerät 1 ausgewählt ist, kann der Benutzer den Feuchtigkeits-Sollwert für den Tag-/Nachtmodus für Gerät 1 einstellen. Das Gerät schaltet das Feuchtigkeitsgerät 1 automatisch EIN, wenn die gemessene Feuchtigkeit den Sollwert ÜBERschreitet oder UNTERschreitet.
   Drücken Sie die ENTER (Eingabe) Taste, und der Text Oben oder Unten blinkt.
   Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um zwischen Oben und Unten zu wechseln.
   Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern. Das LCD zeigt "Setting saved" (Einstellung gespeichert) an.

   Zum Beispiel: Gerät einschalten, wenn die Feuchtigkeit den Sollwert für Luftentfeuchter ÜBERSchreitet; Gerät einschalten, wenn die Feuchtigkeit den Sollwert für Luftbefeuchter UNTERschreitet. Verwenden Sie die UP (Nach oben) und DOWN (Nach unten) Taste, um den Tagmodus oder Nachtmodus auszuwählen, das ausgewählte Element wird hervorgehoben. Drücken Sie die ENTER (Eingabe) Taste, und der aktuelle Feuchtigkeitswert blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Sollwert zu ändern. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern. Das LCD zeigt "Setting saved" (Einstellung gespeichert) an.
3. Drücken Sie die DOWN (Nach unten) Taste, um die Seite für den Feuchtigkeitsalarm auszuwählen und aufzurufen. Der Bildschirm zeigt den Min/Max-Sollwert an. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Min- oder Max-Sollwert auszuwählen. Das ausgewählte Element wird hervorgehoben. Drücken Sie dann erneut die ENTER (Eingabe) Taste, der aktuelle Feuchtigkeits-Sollwert blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Sollwert zu ändern. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern. Das LCD zeigt "Setting saved" (Einstellung gespeichert) an.
   Wenn der Feuchtigkeitswert den Einstellbereich überschreitet, sendet das Gerät eine Warnmeldung an Ihr Smartphone.
   Das Einstellverfahren der Feuchtigkeits-Gerätestation 2 ist das gleiche wie oben.


CO2-Einstellungen

1. Auf der Einstellungsseite wählen Sie das Thema CO2 und drücken dann die ENTER (Eingabe) Taste um auf die Seite für die CO2-Einstellung zuzugreifen. Verwenden Sie die UP (Nach oben) Taste oder die DOWN (Nach unten) Taste , um Gerät 1 oder Gerät 2 oder die Alarmeinstellung auszuwählen.
2. Wenn Gerät 1 ausgewählt ist, kann der Benutzer den CO2-Sollwert während des Tages für Gerät 1 einstellen. Das Gerät schaltet das CO2-Gerät 1 automatisch EIN, wenn der gemessene CO2-Wert den Sollwert ÜBERschreitet oder UNTERschreitet. Drücken Sie die ENTER (Eingabe) Taste, und der Text Oben oder Unten blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um zwischen Oben und Unten zu wechseln. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern. Das LCD zeigt "Setting saved" (Einstellung gespeichert) an.

   Zum Beispiel: Gerät einschalten, wenn der CO2-Wert den Sollwert für Abluftventilatoren ÜBERSchreitet; Gerät einschalten, wenn der CO2-Wert den Sollwert für CO2-Generatoren oder -Regler UNTERschreitet.
   Der Benutzer kann den Sollwert für den Tagmodus einstellen. Drücken Sie die DOWN (Nach unten) Taste, um den CO2-Wert auszuwählen. Drücken Sie die ENTER (Eingabe) Taste, und der aktuelle CO2-Wert blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den CO2-Sollwert mit einer Schrittweite von 10 zu ändern. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern.
   Der Benutzer kann auch den Fuzzy Logic-Modus EIN- oder AUSschalten. Drücken Sie die DOWN (Nach unten) Taste, um das Thema Fuzzy auszuwählen und dann die ENTER (Eingabe) Taste zu drücken. Der Text EIN oder AUS blinkt. Drücken Sie dann die UP (Nach oben) oder DOWN (Nach unten) Taste, um zwischen EIN- und AUS-Status zu wechseln. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern.
   *HINWEIS:
   1. Der Fuzzy Logic-Modus ist nur zur Steuerung von CO2-Reglern. Nicht einschalten, wenn ein CO2-Generator angeschlossen ist.
   2. Der Fuzzy Logic-Modus wirkt steigenden oder fallenden CO2-Werten entgegen, indem er das CO2-Magnetventil schnell aktiviert, wodurch die CO2-Werte präziser gesteuert werden können.
   3. Drücken Sie die DOWN (Nach unten) Taste, um die Seite für den CO2-Alarm auszuwählen und aufzurufen. Der Bildschirm zeigt den Min / Max-Sollwert an. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Min- oder Max-Sollwert auszuwählen. Das ausgewählte Element wird hervorgehoben.

      Drücken Sie dann erneut die ENTER (Eingabe) Taste, der aktuelle CO2-Sollwert blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um den Sollwert zu ändern. Drücken Sie abschließend die ENTER (Eingabe) Taste, um die Änderung zu bestätigen und zu speichern. Das LCD zeigt "Setting saved" (Einstellung gespeichert) an.
      Wenn der CO2-Wert den Einstellbereich überschreitet, sendet das Gerät eine Warnmeldung an Ihr Smartphone.
      Das Einstellverfahren der CO2-Gerätestation 2 ist das gleiche wie oben.

Programmeinstellungen

1. Auf der Einstellungsseite wählen Sie das Thema Programm und drücken dann die ENTER (Eingabe) Taste , um Ihre Auswahl zu bestätigen. Der Bildschirm zeigt insgesamt 9 voreingestellte Nummern an: 1, 2, 3...9. Sie können insgesamt 9 zusätzliche Geräte mit den voreingestellten Nummern von Programmgerät 1 bis Programmgerät 9 zuweisen.
2. Drücken Sie die Zahl 1, um die Seite für Programmgerät 1 aufzurufen. Es gibt zwei Arten der Zeitsteuerung: Nach Zeitplan & Nach Wiederholung. Drücken Sie die ENTER (Eingabe) Taste, das HÄKCHEN-Symbol wird hervorgehoben und blinkt. Drücken Sie dann die UP (Nach oben) oder DOWN (Nach unten) Taste, um Nach Zeitplan oder Nach Wiederholung auszuwählen. Drücken Sie abschließend die ENTER (Eingabe) Taste, um Ihre Auswahl zu bestätigen, und das LCD zeigt "setting saved" (Einstellung gespeichert) an. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um das Unterverzeichnis auszuwählen, das Sie ändern möchten.

   Das ausgewählte Element wird hervorgehoben, drücken Sie die ENTER (Eingabe) Taste, es blinkt. Drücken Sie die UP (Nach oben) oder DOWN (Nach unten) Taste, um die Zeit zu ändern, und drücken Sie die ENTER (Eingabe) Taste, um Ihre Änderung zu speichern. Die Anzahl der Zyklen (Frequenz) reicht von 1 bis 100.

Nach Zeitplan:
Ein: Die Startzeit der kontinuierlichen Betriebszeit des Programmgeräts 1.
Aus: Die Endzeit der kontinuierlichen Betriebszeit des Programmgeräts 1.

Nach Wiederholung:
Start: Die Startzeit der Zyklus-Betriebszeit des Programmgeräts 1.
EIN-Zeit: Die Dauer der Betriebszeit pro Zyklus für das Programmgerät 1. AUS-Zeit: Die Dauer der Nicht-Betriebszeit pro Zyklus für das Programm

Gerät 1.
Anzahl der Zyklen: Die Anzahl der täglichen Arbeitszyklen.
Das Einstellverfahren anderer Programm-Gerätestationen ist das gleiche wie oben.
*HINWEIS: Wenn die gesamte Zykluszeit 24 Stunden überschreitet, wird die maximale Anzahl der Zyklen automatisch reduziert.

Systemeinstellungen

1. Auf der Einstellungsseite wählen Sie das Thema System und drücken Sie dann die ENTER-Taste (BESTÄTIGEN) um Ihre Auswahl zu bestätigen. Es gibt 6 Themen:
   Temp.-Format: Wählen Sie, ob die Temperaturmessungen in F oder C angezeigt werden sollen.
   Zeiteinstellung: Rufen Sie die Zeiteinstellungsseite auf.
   Override (Überschreiben): Rufen Sie die Override-Seite auf.
   Seriennummer: Zeigt die Seriennummer des Geräts an.
   System-Reset (System zurücksetzen): Rufen Sie die Seite für den System-Reset auf.
   Kalibrierung: Rufen Sie die Kalibrierungsseite für Temperatur-, Feuchtigkeits- und CO2-Sensoren auf.
   DeadBand (Totbereich): Rufen Sie die Einstellungsseite für den Totbereich von Temperatur, Feuchtigkeit und CO2 auf.
2. Zeiteinstellung:
   Drücken Sie die Tasten UP (HOCH) oder DOWN (RUNTER), LEFT (LINKS) oder RIGHT (RECHTS), um das Thema auszuwählen und drücken Sie ENTER (BESTÄTIGEN), um die Einstellung zu starten. Drücken Sie UP (HOCH) oder DOWN (RUNTER) zum Ändern und drücken Sie die ENTER-Taste (BESTÄTIGEN) zum Speichern. Die 1. Zeile ist für die Uhrzeit (Stunde_Minute_Sekunde) und die 2. Zeile ist für das Datum (Monat_Datum_Jahr).

3. Override (Überschreiben):
   Wenn die Override-Funktion (Überschreibungsfunktion) auf der Systemseite ausgewählt ist, blinkt der Cursor. Verwenden Sie UP (HOCH) oder DOWN (RUNTER), LEFT (LINKS) oder RIGHT (RECHTS), um zu dem Gerät zu navigieren, das Sie manuell überschreiben (zwingen) möchten, um es ein- oder auszuschalten. Drücken Sie die ENTER-Taste (BESTÄTIGEN), um den Override-Effekt (Überschreibungseffekt) zu aktivieren. Die effektive Zeit beträgt 10 Minuten. Danach kehrt das Gerät in seinen ursprünglichen Zustand zurück.

4. CO2-Kalibrierung:
   Nach einiger Zeit der Nutzung muss der CO2-Sensor möglicherweise neu kalibriert werden, falls Toleranzen aufgetreten sind.
   Drücken Sie ENTER (BESTÄTIGEN) und die Taste UP (HOCH) oder DOWN (RUNTER), um den Kalibrierungslevel anzupassen, falls Sie eine genaue Referenz haben. Andernfalls ist der empfohlene Level 400. Drücken Sie die Start-Taste (STARTEN), um den CO2-Kalibrierungsprozess zu beginnen.

   *HINWEIS: NICHT in der Nähe des Sensors ausatmen oder atmen, während die Kalibrierungsfunktion aktiviert wird.
5. System-Reset (System zurücksetzen):
   Geräte-Reset (Geräte zurücksetzen): Bei Verwendung dieser Funktion löscht das Gerät alle Adressen, die den verbundenen Geräte-Stationen zugewiesen sind. Der Benutzer kann Geräte-Stationen neu verbinden, um Adressen neu zuzuweisen.
   Werks-Reset (Auf Werkseinstellungen zurücksetzen): Diese Funktion setzt das Gerät auf die Werkseinstellungen zurück.
   Firmware-Update (Firmware aktualisieren): Aktualisieren Sie eine neue Firmware, um Fehler zu beheben oder neue Funktionen zum Gerät hinzuzufügen. Besuchen Sie unsere Website, um die Update-Version herauszufinden.


REGISTRIERUNG

TrolMaster Agro Instruments Co., Ltd. wird gelegentlich aktualisierte Firmware für das HCS-1 Hydro-X Control System veröffentlichen.
Indem Sie Ihr HCS-1 Hydro-X Control System auf unserer Website www.trolmaster.com registrieren, können wir Sie benachrichtigen, wenn ein Update verfügbar ist.
Wir werden Ihre persönlichen Daten weder verkaufen, vermieten noch teilen.

FEHLERBEHEBUNG

Einige der häufigsten Probleme oder Schwierigkeiten finden Sie in diesem Abschnitt. Bevor Sie das Gerät zur Wartung einsenden, konsultieren Sie bitte die untenstehenden Fehlerbehebungspunkte. Zusätzliche Informationen finden Sie online unter www.trolmaster.com

Erlauben Sie NICHT, dass das Hydro-X Control System Wasser oder übermäßiger Hitze ausgesetzt wird. Öffnen Sie den Controller NICHT und versuchen Sie NICHT, ihn zu reparieren oder zu zerlegen, da sich keine vom Benutzer wartbaren Teile darin befinden. Das Öffnen des Controllers führt zum Erlöschen der Garantie.
Wenn die Oberfläche des Hydro-X schmutzig ist, wischen Sie sie mit einem trockenen Tuch ab.
Das Hydro-X arbeitet unter natürlichen Belüftungsbedingungen.

SPEZIFIKATIONEN
