MantelMount MM540 Handbuch

VOR DER INSTALLATION

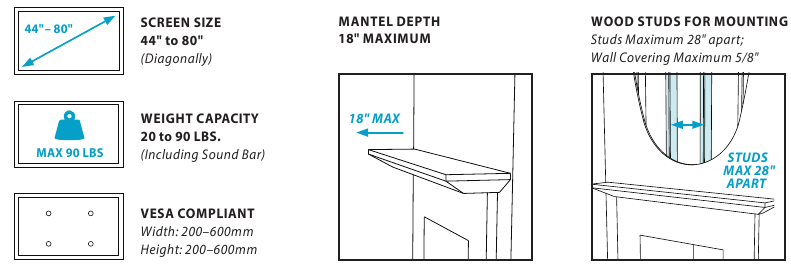

1. Stellen Sie sicher, dass TV und Montagebereich diese Kriterien erfüllen:


2. Stellen Sie sicher, dass der MantelMount an die Wand passt.

   1. Verwenden Sie das Referenzdiagramm (rechts) und die Tabelle (unten), um die folgenden Maße (in Zoll) zu notieren:
      Wandplatzhöhe : (Abstand vom Kaminsims zur Decke/Stuckleiste.)
      TV-Höhe: (Inklusive Soundbar-Höhe, falls unter dem TV platziert.)
      Kaminsimstiefe: (Abstand, um den sich der Kaminsims von der Wand erstreckt.)
      Erforderlicher vertikaler Platz: (Berechnung aus der untenstehenden Tabelle.)

2. Wenn der erforderliche vertikale Platz kleiner oder gleich der Wandplatzhöhe ist, dann passt der MantelMount an die Wand.

3. Stellen Sie sicher, dass Sie die erforderlichen Werkzeuge haben.


4. Stellen Sie sicher, dass alle Teile enthalten sind.


INSTALLATIONSSCHRITTE

Halten Sie Kinder während der Installation vom Arbeitsbereich fern.
Dieses Produkt enthält Kleinteile, bitte außerhalb der Reichweite von Kindern aufbewahren.

Entfernen Sie nicht die Gasfedern oder Schrauben, die den Hebearm zusammenhalten.

Lassen Sie kleine Kinder nicht an MantelMount ziehen oder daran hängen.
Nur Personen, die groß genug sind, um das Produkt bis zur obersten/angehobenen Position zu kontrollieren, sollten MantelMount bedienen.
Erlauben Sie kleinen Kindern nicht, MantelMount nach oben in die oberste Position zu drücken. Dies würde dazu führen, dass die Halterung aufgrund der Aufwärtskraft der Federn gegen die Wand schlägt.

Dieses Produkt ist für die Installation durch professionelle Handwerker oder Personen bestimmt, die mit den für diese Installation erforderlichen Werkzeugen und Methoden vertraut sind.
Wenn Sie unsicher sind, ob Sie diese Installation durchführen können, wenden Sie sich bitte an einen Fachmann.

Verwenden Sie dieses Produkt nicht für Zwecke, die nicht ausdrücklich in dieser Anleitung beschrieben sind.
MantelMount übernimmt keine Verantwortung für Schäden oder Verletzungen, die durch fehlerhafte Installation oder unsachgemäßen Gebrauch entstehen.

In diesem Handbuch verwendete Symbole

Für Teile dieser Installation sind zwei Personen erforderlich.

Installationstipps & Videos: http://mantelmount.com/install-tips

Fragen während der Installation? Kontaktieren Sie den Kundensupport Montag – Freitag, 7:00 – 16:00 Uhr PST 1.800.897. 9755 x1 oder support@mantelmount.com

SCHRITT 1 Streben am TV befestigen

1. Strebenkomponenten an der Rückseite des Fernsehers testweise anbringen.
   Legen Sie den Fernseher mit dem Bildschirm nach unten auf eine flache, mit einer Decke bedeckte Oberfläche. Legen Sie die Komponenten aus, um die Montagekonfiguration zu überprüfen. Wenn Sie eine Soundbar installieren, siehe SCHRITT 8.

2. Feststellen, ob der Fernseher eine flache oder unregelmäßige Rückseite hat.
   Eine unregelmäßige Rückseite erfordert Abstandshalter {12} und längere Schrauben, um die Abstände zwischen der vertikalen Strebe {31} und dem Fernseher auszugleichen. Die Streben müssen parallel zum Fernsehbildschirm verlaufen.

3. Schrauben und Abstandshalter auswählen.
   Wenn Abstandshalter {12} erforderlich sind, wählen Sie eine dieser Schraubenkombinationen mit maximaler Abstandshalterverwendung.

4. Schraubenkombination von Hand in den Fernseher eindrehen.
   Stellen Sie sicher, dass genügend Gewindeeingriff vorhanden ist, ohne den Boden der Gewindeeinsätze zu berühren.


   Verwenden Sie keine Schrauben, die zu lang für die Gewindeeinsätze des Fernsehers sind, da dies interne Komponenten beschädigen kann!
5. Die vertikalen Streben an der Rückseite des Fernsehers befestigen.
   Installieren Sie die vertikalen Streben {31} so, dass die Unterseiten der Streben zwischen 3" und 10" vom unteren Rand des Fernsehers entfernt sind, und zentrieren Sie die Streben so gut wie möglich vertikal.

   Wenn die unteren VESA-Löcher weniger als 3" vom unteren Rand des Fernsehers entfernt sind, fahren Sie mit SCHRITT 6 fort; andernfalls überspringen Sie SCHRITT 7.
6. OPTIONAL Wenn die unteren VESA-Löcher weniger als 3" vom unteren Rand des Fernsehers entfernt sind:
   Verbinden Sie die vertikalen Streben {31} nur durch die OBEREN VESA-Löcher, so dass die Unterseite der Streben zwischen 3" und 10" vom * unteren Rand des Fernsehers entfernt ist. Wenn die einzige Möglichkeit darin besteht, die vertikalen Streben durch einen Schlitz an den OBEREN VESA-Löchern zu befestigen:
   1. Die Schraube von Hand durch den Schlitz eindrehen;
   2. schieben Sie die vertikale Strebe nach oben, bis die Schraube am unteren Ende des Schlitzes anliegt; und
   3. ziehen Sie die Schraube fest.

      Sie müssen die Strebenverlängerungen {30} wie in SCHRITT 7 beschrieben an den vertikalen Streben befestigen. Sie müssen jedoch auch das UNTERE VESA-Loch wie gezeigt durch die Strebenverlängerung befestigen.

      * Wenn Sie diese Halterung mit einer MantelMount RB100 Einbau-Box installieren, muss der untere Rand der vertikalen Strebe 7"–10" vom unteren Rand des Fernsehers entfernt sein.
7. Die horizontale Strebe an den Strebenverlängerungen befestigen.
   Schieben Sie eine Strebenverlängerung {30} auf das linke Ende der horizontalen Strebe {55} und die andere Strebenverlängerung auf das gegenüberliegende rechte Ende.

   Richten Sie die Strebenverlängerungen an den vertikalen Streben (die bereits an der Rückseite des Fernsehers montiert sind) aus, während Sie die horizontale Strebe so positionieren, dass sie auf beiden Seiten der Strebenverlängerungen gleich weit herausragt.
   Befestigen Sie die horizontale Strebe mit Schrauben {15} an den Strebenverlängerungen.
8. OPTIONAL Wenn Sie eine Soundbar installieren, befestigen Sie die Soundbar-Flügel.
   Verwenden Sie Schrauben {15} und Muttern {23}, um die Soundbar-Flügel {59} an der horizontalen Strebe {55} zu befestigen. Positionieren Sie die Flügel so, dass sie zu den Befestigungslöchern der Soundbar passen. Installieren Sie die Soundbar. Siehe unten für Informationen zur Installation der Soundbar-Flügel.

   Soundbar-Flügel und Soundbar so anordnen, dass sie mit dem wärmeempfindlichen Mittelgriff funktionieren.
   Die Soundbar-Flügel können positioniert und gedreht werden, so dass der Mittelgriff {53} unter die Soundbar reicht.
   Wenn eine Soundbar beispielsweise hoch ist, können die Strebenverlängerungen {30} und die horizontale Strebe tiefer an den vertikalen Streben, zum unteren Rand der Soundbar hin, befestigt werden, während die Flügel nach oben zeigen, um mit den Installationslöchern der Soundbar ausgerichtet zu werden.

9. Strebenverlängerungen an den vertikalen Streben befestigen.
   Schieben Sie die Strebenverlängerungen {30} (mit der jetzt daran befestigten horizontalen Strebe {55}) auf die vertikalen Streben {31}. Positionieren Sie sie so, dass die horizontale Strebe vom Fernseher verdeckt wird. Verwenden Sie Schrauben {18} und Muttern {23} zur Befestigung.

10. Wärmeempfindlichen Mittelgriff an der horizontalen Strebe befestigen.
    Befestigen Sie den Mittelgriff {53} mit Schrauben {15} an der horizontalen Strebe {55} und stellen Sie sicher, dass der Griff innerhalb eines Zolls vom unteren Rand des Fernsehers oder der Soundbar entfernt ist.


Schützen Sie den Fernseher mit dem wärmeempfindlichen Mittelgriff.
Der patentierte wärmeempfindliche Griff wird rot, wenn die Temperatur über dem Kamin 110°F überschreitet – ein visueller Hinweis darauf, dass entweder der Fernseher in die OBERE Position angehoben oder der Kamin ausgeschaltet werden muss.

Um den Fernseher effektiv mit dem Griff abzusenken, befolgen Sie die MantelMount Drei-Schritt-Absenktechnik:

1. Stellen Sie sich vor die Halterung, die Arme ausgestreckt, Handflächen nach oben und Ellenbogen durchgestreckt.
2. Fassen Sie die Hebegriffe fest an und lehnen Sie sich leicht zurück, wobei ein Fuß nach vorne und ein Fuß nach hinten gestellt wird.
3. Treten Sie mit dem vorderen Fuß zurück, um die Halterung von der Wand wegzuziehen, während Sie gleichzeitig Druck auf die Griffe ausüben (EllenBogen durchgestreckt halten).

SCHRITT 2 Wandplatzierung bestimmen

1. Messen Sie den Abstand von der Unterseite der vertikalen Streben {31} (nicht der Verlängerungen) bis zur Unterseite des Fernsehers/der Soundbar. *

   * Wenn Sie diese Halterung mit einer MantelMount RB100 Einbaubox installieren, muss der untere Teil der vertikalen Strebe 7 Zoll von der Unterseite des Fernsehers entfernt sein.
2. Bestimmen Sie die minimale vertikale Position der Wandplatte.
   Verwenden Sie die nachstehende Tabelle, um den Mindestabstand zwischen dem Kaminsims und der Unterseite der unteren Wandplatte {32} zu ermitteln. Dies ist der Schnittpunkt des Abstands aus SCHRITT 1 und der Kaminsimstiefe. Tragen Sie den Mindestabstand in das Feld unten ein.

   Die meisten Kunden möchten ihren Fernseher so nah wie möglich am Kaminsims montieren. Wenn dies auf Sie zutrifft, fahren Sie direkt mit SCHRITT 4 fort.
   Wenn Sie den Fernseher jedoch höher an der Wand anbringen möchten (z. B. mittig zwischen Kaminsims und Decke), z. B. um zusätzlichen Platz auf dem Kaminsims für Bilder oder einen Center-Lautsprecher zu schaffen, fahren Sie mit SCHRITT 3 fort.
3. OPTIONAL Eine höhere vertikale Position der Wandplatte bestimmen.
   Einige Kunden möchten den Fernseher mittig zwischen Kaminsims und Decke oder Deckenleiste positionieren. Andere wünschen sich ausreichend Platz unter dem Fernseher für Bilder oder einen Center-Lautsprecher. Die Position des Fernsehers an der Wand hängt direkt mit der Platzierung der unteren Wandplatte zusammen. Um genau zu bestimmen, wo die untere Wandplatte platziert werden soll, wählen Sie eine der folgenden Optionen, die Ihr Szenario am besten beschreibt, und füllen Sie die Felder aus.
   Option 1: Ich möchte den Fernseher mittig zwischen Kaminsims und Decke/Deckenleiste positionieren.

1. Bereits vorgenommene Messungen notieren:
   Wandflächenhöhe
   TV-Höhe
   Abstand aus SCHRITT 1
2. Subtrahieren Sie die TV-Höhe (B) von der Wandflächenhöhe (A), und teilen Sie das Ergebnis dann durch 2.

3. Addieren Sie (C) und (D), um zu bestimmen, wie viele Zoll über dem Kaminsims die Löcher der unteren Wandplatte platziert werden sollen.



   Option 2: Ich möchte den Fernseher in einem bestimmten Abstand über dem Kaminsims positionieren.

1. Abstand aus SCHRITT 1 notieren
2. Geben Sie die genaue Anzahl der Zoll ein, die Sie zwischen dem Kaminsims und dem Fernseher (oder dem Fernseher mit Soundbar) haben möchten:

3. Addieren Sie (C) und (D), um zu bestimmen, wie viele Zoll über dem Kaminsims die Löcher der unteren Wandplatte platziert werden sollen.


4. Finden Sie die Mitte Ihres Kaminsimses und die Mitten von zwei Ständern.
   Messen und markieren Sie die Mittellinie des Kaminsimses mit Klebeband an der Wand. Verwenden Sie anschließend einen Bolzenfinder, um zwei Bolzen zu lokalisieren, einen auf jeder Seite der Mittellinie. (Wenn Sie nur einen mittleren Bolzen verwenden möchten, siehe "Mount Space" (Montageraum) in den Tipps zur Fehlerbehebung). Ermitteln Sie dann in der Höhe von SCHRITT 2 oder 3 die Mitte der Bolzen, indem Sie mit einer scharfen Ahle oder einem Finish-Nagel durch die Trockenbauwand stechen, um die Kanten der Bolzen zu finden. Markieren Sie diese Mittelpunkte an der Wand. Die Stockschrauben müssen in der MITTE der Bolzen in SCHRITT 4 des nächsten Kapitels installiert werden.

5. Bestimmen Sie die Positionierung der Wandplatten.
   Positionieren Sie die UNTEREN SCHLITZE der Schablone in der entsprechenden Entfernung vom Kaminsims gemäß den Platzierungspräferenzen aus SCHRITT 2 oder 3. Verwenden Sie eine Wasserwaage, um die Schablone auszurichten. Markieren Sie die Mitte der vier Schlitze entlang der Markierungen für die Mitten der Bolzen. Dies sollte eine Kreuzmarkierung für jedes zu bohrende Loch ergeben. Richten Sie eine lose Wandplatte {32} korrekt an den UNTEREN Lochmarkierungen (mit Schlitzen nach unten) und dann an den OBEREN Löchern (mit Schlitzen nach oben) aus. Bestimmen Sie, ob Sie die Wandplatte perfekt mittig über dem Kaminsims platzieren können, während Sie zwei Bolzen erreichen und ohne eine Wandsteckdose zu stören. Wenn es keine Probleme gibt, fahren Sie mit SCHRITT 1 des nächsten Kapitels fort. Andernfalls fahren Sie mit SCHRITT 6 fort.

6. 1. Schieben Sie die Wandplatten seitlich an der Wand, bis sie zwei Bolzen erreichen.
      Die Wandplatten {32} müssen nicht mittig mit dem Hebearm {35} oder dem Kaminsims ausgerichtet sein. Solange die Wandplatten in Bolzen verschraubt sind, kann der Hebearm in ihnen gleiten, sodass er (und damit der Fernseher) mittig mit dem Kaminsims ausgerichtet werden kann. Schieben Sie die Wandplatten seitlich, bis sie zwei Bolzen erreichen, und markieren Sie dann die Mittellinie der Wand auf den Wandplatten. Achten Sie darauf, die Wandplatten wie in diesem Bild gezeigt korrekt auszurichten und zu verfolgen, welche Wandplatte die OBEN und welche die UNTEN ist (vertauschen Sie sie nicht versehentlich).

   2. Verschieben Sie bei Bedarf die Wandplatten, um eine Steckdose freizuhalten.
      Wenn die Installation einer Wandplatte durch eine Steckdose (oder Ähnliches) behindert wird und eine professionelle Verlegung der Steckdose unmöglich ist, versuchen Sie eine dieser Optionen:
   • Verschieben Sie die Wandplatten nach links oder rechts, um die Steckdose freizuhalten. Der Hebearm kann an beliebiger Stelle innerhalb der Wandplatten befestigt werden, um den Fernseher mittig über dem Kaminsims zu positionieren, wodurch er für viele Installationssituationen anpassbar ist.
   • Verschieben Sie die Wandplatten nach oben oder unten, um die Steckdose freizuhalten. Solange Sie die UNTERE Wandplatte nicht unter den Mindestabstand (SCHRITT 2) oder über den Höchstabstand (SCHRITT 3) platzieren, funktioniert MantelMount weiterhin einwandfrei. Verschieben Sie die Wandplatten einfach ausreichend nach oben oder unten, um die Steckdose freizuhalten, und lassen Sie sie so nah wie möglich an den ursprünglich geplanten vertikalen Positionen. Verschieben Sie anschließend die vertikalen Streben {31} auf der Rückseite des Fernsehers um die gleiche Anzahl von Zoll, die zum Verschieben der Wandplatten verwendet wurde (z. B. verschieben Sie die vertikalen Streben um 2 Zoll nach oben, wenn die Wandplatten um 2 Zoll nach oben verschoben wurden). Die Unterseite der vertikalen Streben muss zwischen 3 und 10 Zoll von der Unterseite des Fernsehers entfernt bleiben. Befindet sich die Steckdose direkt hinter dem Hebearm, ist die einzige Lösung, die Wandplatten nach oben zu verschieben.


MantelMount MM540 ist so konzipiert, dass es 30° nach links und 30° nach rechts schwenkbar ist. Die meisten Fernseher können mit diesem Standard-Schwenkbereich bis zum Kaminsims oder zur Wand geschwenkt werden.

In Situationen, in denen nur auf einer Seite mehr Schwenkung gewünscht wird, z. B. in einer Ecke oder an einer Seitenwand, bietet das optionale One-Way Swivel Kit eine Schwenkung von 60° in linker oder rechter Richtung (aber nicht beides). Diese Situation wird nur für eine Montagesituation empfohlen, die keinen Kaminsims beinhaltet.

Hinweis: Die automatische Ausrichtungsfunktion funktioniert nicht mit dem One-Way Swivel Kit. Der Fernseher muss manuell ausgerichtet werden, damit er parallel zur Wand steht, wenn er in die OBERE Position angehoben wird.

1. Installieren Sie das One-Way Swivel Kit, wenn Sie möchten, dass Ihr Fernseher nur in eine Richtung um 60° schwenkbar ist und Sie ihn nicht über einem Kaminsims montieren.
   1. Entfernen Sie die Schwenk-TV-Platte {34} vom Hebearm {35}. Bewahren Sie alle Hardware für die Wiederzusammenbau am Ende dieses optionalen Schritts auf.

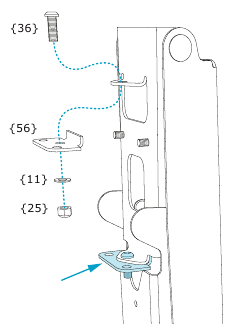

2. Installieren Sie beide seitlichen Schwenkplatten {56} am Hebearm. Die Platten passen unter die vorhandenen Laschen. Die Schrauben {36} werden im mittleren Loch jeder seitlichen Schwenkplatte installiert.


3. Befestigen Sie die Schwenk-TV-Platte wieder an der gewünschten Seite der seitlichen Schwenkplatten. Gehen Sie in umgekehrter Reihenfolge vor, in der die Teile entfernt wurden.


Teile des One-Way Swivel Kits

SCHRITT 3 Halterung an der Wand befestigen

1. Hubarm an Wandplatten anbringen.
   Wenn Sie von SCHRITT 5 des vorherigen Kapitels gekommen sind, können Sie den Hubarm {35} direkt in der Mitte der Wandplatten {32} anbringen. Wenn Sie von SCHRITT 6 des vorherigen Kapitels (oder optional SCHRITT 7) gekommen sind, müssen Sie die Mitte des Hubarms an den Markierungen der Wandplatten ausrichten und dabei die obere und untere Wandplatte korrekt ausrichten. Installieren Sie vier Schrauben {14} durch die hinteren Kanäle der Wandplatten in die Gewindelöcher des Hubarms. Fest anziehen.

2. Positionierung der Halterung mit den Wandständern überprüfen.
   Richten Sie die Halterung an den UNTEREN markierten Stellen an der Wand aus und überprüfen Sie, ob die Markierungen für die beiden OBEREN Lochpositionen korrekt sind. Passen Sie die oberen Markierungen bei Bedarf fein an.


Wenn der Hubarm ein Loch in einer Wandplatte blockiert, das Sie benötigen:
Bewegen Sie die Wandplatten {32} nach links oder rechts von der gewünschten Position und installieren Sie sie vorübergehend. Verwenden Sie vier Holzschrauben {17}, um die Wandplatten an den Wandständern zu befestigen. Dadurch können Sie den Hubarm {35} nach unten ziehen und den Sicherungsbolzen (siehe SCHRITT 1 im nächsten Kapitel) installieren, um Zugang zum blockierten Wandplattenloch zu erhalten. Entfernen Sie anschließend die Holzschrauben und installieren Sie die Halterung in der gewünschten Position neu. Für Unterstützung wenden Sie sich an den Kundendienst.

3. Vier Vorbohrungen bohren.
   Verwenden Sie einen 7/32"-Bohrer, um eine Tiefe von 2,5" (65 mm) zu erreichen, einschließlich Wandverkleidung.
   Die Wandverkleidung (Trockenbauwand) darf eine Dicke von 5/8" nicht überschreiten.

4. Die Wandplatten und den Hubarm (ab diesem Schritt als „Halterung“ bezeichnet) an der Wand befestigen.
   Installieren Sie Holzschrauben {17} und Unterlegscheiben {11} durch die Löcher der Wandplatten {32} direkt in die Mitte der Wandständer, unter Verwendung der in SCHRITT 3 gebohrten Vorbohrungen.


Holzschrauben nicht zu fest anziehen, da dies zu Sachschäden oder Verletzungen führen kann. Nur so fest anziehen, bis die Unterlegscheiben fest an der Wandplatte anliegen.

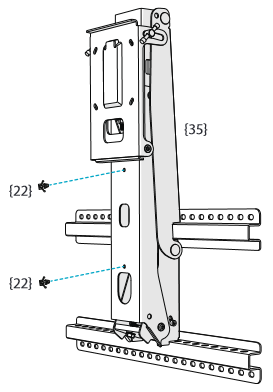

5. Kabelbinderanker in den Hubarm einsetzen.
   Zwei Kabelbinderanker {22} in die vorderen Löcher im unteren Teil des Hubarms {35} einsetzen. Fest andrücken, bis sie flach anliegen.

6. Verwenden Sie die mitgelieferten Kabelbinder, um Kabel zu befestigen.
   Stellen Sie sicher, dass die Kabelbinder {24} seitlich am unteren Teil des Hubarms {35} angebracht werden und eine leichte Schlaufe bilden. Die Abbildung unten zeigt die empfohlene Art der Kabelbefestigung.
   Kabel müssen lang genug sein, um die Ausdehnung und Schwenkbewegung der Halterung zu ermöglichen. Überprüfen Sie alle Bewegungsbereiche, bevor Sie die Kabelbinder festziehen.

7. Die TV-Strebe am Hubarm befestigen.
   Hängen Sie die TV-Strebe {33} an den Hubarm {35} und stellen Sie sicher, dass sie beim Festziehen der vier Nivellierschrauben {15} waagerecht ist.


SCHRITT 4 Fernseher an der Halterung befestigen

Beschädigen oder zerkratzen Sie die Stangen der Gasfedern nicht während dieser Schritte!

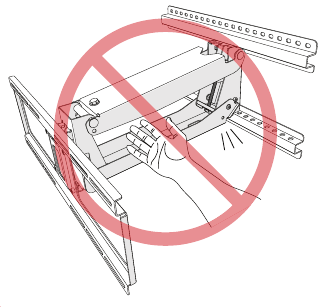

Greifen Sie nicht in den Hubarm, wenn der Sicherungsbolzen und die Sicherungsmutter nicht installiert sind. Die Kraft des Hubarms kann zu Körperverletzungen führen!

1. Sicherungsbolzen und Sicherungsmutter einsetzen.
   Nutzen Sie Ihr Körpergewicht, um die TV-Strebe {33} fest nach unten zu ziehen, bis der Hubarm {35} waagerecht zum Boden ist. Halten Sie die TV-Strebe weiterhin fest.
   Eine zweite Person muss den Sicherungsbolzen {20} durch das Sicherungsloch in der Basis des Hubarms stecken und die Sicherungsmutter {27} anbringen.
   Lassen Sie die TV-Strebe langsam los, bis der Hubarm sanft am Sicherungsbolzen anliegt. Der Hubarm sollte während der Installation in horizontaler Position bleiben. Sie werden den Sicherungsbolzen später in SCHRITT 4 des nächsten Kapitels entfernen.

2. Den Fernseher vorsichtig an die TV-Strebe hängen.
   Stellen Sie sicher, dass alle Haken der vertikalen Streben {31} in die TV-Strebe {33} eingreifen.
   Wenn der Hubarm {35} zu nah am Kaminsims zu sein scheint, entfernen Sie den Fernseher. Schlagen Sie in SCHRITT 3 des nächsten Kapitels nach und passen Sie die Positionen der unteren Anschläge an. Wiederholen Sie diesen Vorgang, bis der Hubarm bei installiertem Fernseher einen sicheren Abstand zum Kaminsims hat.
   Lassen Sie den Fernseher nicht so weit fallen, dass der Hubarm gegen den Kaminsims stößt.

3. Den Fernseher an der TV-Strebe zentrieren und ausrichten.
   Stellen Sie sicher, dass die Mitte der Strebe vor dem Nivellieren mit der Mitte des Fernsehers ausgerichtet ist. Fahren Sie mit SCHRITT 4 fort, sobald der Fernseher waagerecht ist. Wenn der Fernseher zu einer Seite absackt, schieben Sie ihn vorsichtig seitlich in die entgegengesetzte Richtung um maximal 2 Zoll, bis er waagerecht ist.
   Wenn der Fernseher jetzt waagerecht ist, aber merklich außermittig über dem Kaminsims erscheint, entfernen Sie den Fernseher und verschieben Sie die Wandplatten {32} um den gleichen Abstand in die entgegengesetzte Richtung, um dies auszugleichen. Wiederholen Sie SCHRITT 3 und 4 aus dem vorherigen Kapitel.
   Wenn Sie zusätzliche Probleme beim Nivellieren des Fernsehers haben, lesen Sie „TV-Nivellierung“ in den Tipps zur Fehlerbehebung.

4. Die TV-Strebe an den vertikalen Streben befestigen.
   Vier Schrauben {15} durch die TV-Strebe {33} und in die vertikalen Streben {31} installieren.

5. Die Strom- und Signalkabel am Fernseher befestigen.
   Geben Sie jedem Kabelsegment zusätzliche Länge, damit sie nicht gespannt oder geknickt werden, wenn sich die Halterung bewegt.
   Stellen Sie sicher, dass die Kabel nicht im Hubarm eingeklemmt werden, wenn der Fernseher angehoben wird.


SCHRITT 5 Letzte Einstellungen vornehmen

1. Die Hubkraft für den Fernseher einstellen.
   Überprüfen Sie zuerst alle Bilder in diesem Schritt.
   Bei installiertem Safety Bolt {20} verwenden Sie einen 10–14mm Steckschlüssel mit Verlängerung, um den Tension Bolt {41} (den langen Bolzen im Lifting Arm {35}) einzustellen. Für schwere Fernseher drehen Sie den Tension Bolt im Uhrzeigersinn, um die Gas Springs {38} NACH UNTEN zu ziehen und die Hubkraft zu erhöhen. Für leichtere Fernseher drehen Sie gegen den Uhrzeigersinn.
   Die Gas Springs bewegen sich langsam, wenn Sie den Tension Bolt drehen. Ihre Bewegung ist subtil. Bitte haben Sie Geduld, da es mehrere Umdrehungen dauern kann, um die gewünschte Spannung zu erreichen.
   Stellen Sie den Tension Bolt ein, bis der Fernseher sanft in der unteren Position verweilt. Bewegen Sie den Fernseher im Bereich unterhalb des Safety Bolt auf und ab. Der Fernseher sollte fast am Safety Bolt anliegen bleiben und sich beim Loslassen langsam zu den Bottom Stops senken.



Stellen Sie den Tension Bolt nicht ganz bis zum Anschlag ein – Ihre Halterung funktioniert in dieser Position nicht richtig.

2. Gegebenenfalls die Positionen der Side Swivel Stop einstellen.
   Um zu verhindern, dass der Fernseher gegen den Kaminsims oder die Wand stößt, lösen Sie die Locknuts {23} und stellen Sie die Swivel Stop Screws auf die gewünschten Anschlagpositionen links und rechts ein. Ziehen Sie beide Locknuts nach den Einstellungen fest.
   Wenn keine Schwenkbewegung gewünscht wird, kann es erforderlich sein, die Locknuts zu entfernen und sie auf der anderen Seite des Swivel Bracket wieder anzubringen, sodass die Screws auf ihre maximale Länge herausgedreht werden können.

3. Gegebenenfalls die Bottom Stop-Positionen einstellen und den Fernseher nivellieren.
   Um zu verhindern, dass der Fernseher gegen die Oberkante des Kaminsimses stößt oder zu tief absinkt, stellen Sie die Bottom Stop screws auf jeder Seite des Lifting Arm {35} ein. Lösen Sie die Locknuts {23} und stellen Sie die Bottom Stop screws auf die gewünschte Anschlagposition ein, dann ziehen Sie die Locknuts fest. Legen Sie anschließend eine Wasserwaage auf den Fernseher. Wenn der Fernseher in der UNTEREN Position nicht waagerecht ist, stellen Sie eine der Bottom Stop screws ein, bis der Fernseher waagerecht ist.

4. Den Safety Bolt und die Safety Nut entfernen.
   Bewahren Sie diese Teile für die zukünftige Verwendung auf.
   Der Safety Bolt {20} und die Safety Nut {27} werden benötigt, um den Fernseher zukünftig jederzeit abnehmen zu können.


Lassen Sie den Griff niemals los, bevor die TV-Halterung vollständig aufgerichtet ist. (Don't let it slam up!) (Nicht hochschnellen lassen!) MantelMount ist in der oberen Position am stabilsten, und ein Zuschlagen kann Fernseher beschädigen. Kontrollieren Sie immer den Hebevorgang.

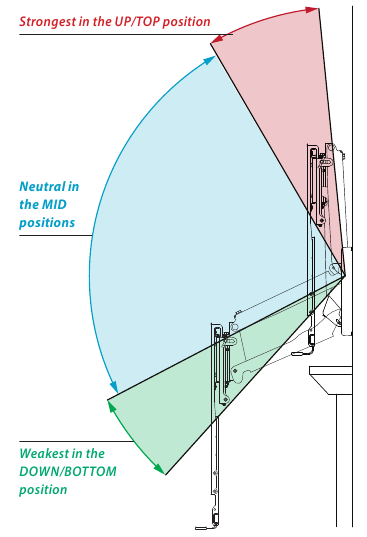

5. Die korrekte Lifting Performance (Hubkraft) überprüfen.
   MantelMount wurde entwickelt, um den Fernseher sicher in der OBEREN Position zu halten und ihn gleichzeitig sanft in der UNTEREN Position ruhen zu lassen. Siehe Diagramm unten. Wenn Sie Einstellungen vornehmen müssen, setzen Sie den Safety Bolt wieder ein und wiederholen Sie dann SCHRITT 1. Weitere Informationen zur Feinabstimmung der Lifting Performance finden Sie unter "Mount Performance" in den Troubleshooting Tips.

6. Gegebenenfalls Nachjustierungen der Nivellierung vornehmen.
   Legen Sie eine Wasserwaage auf den Fernseher, während er sich in der OBEREN Position befindet. Wenn er waagerecht ist, ist die Installation abgeschlossen! Falls nicht, lösen Sie alle vier Leveling Screws {15} leicht und drehen Sie den Fernseher, bis er waagerecht ist, und ziehen Sie dann alle Screws fest.

7. Die vertikale Neigungsposition einstellen.
   Suchen Sie die beiden Schiebeknöpfe auf jeder Seite des Tilt Mechanism am Lifting Arm {35}. Lösen Sie die Knöpfe leicht und stellen Sie den Fernseher auf die gewünschte Neigung ein, dann ziehen Sie die Knöpfe fest. Die Neigung bleibt im selben Winkel, während die Halterung angehoben oder abgesenkt wird, es sei denn, sie wird manuell geändert.

8. Die Wall Plate Covers installieren.
   Für die Verkabelung innerhalb der Wall Plates {32} verwenden Sie einen Lochsägebohrer, um ein Loch durch eine Wall Cover {57} zu schneiden. Achten Sie darauf, die Kante um das Loch nicht zu beschädigen.
   Für beste Ergebnisse stützen Sie die Wall Cover mit einem Holzrest hinter dem Bohrlochbereich ab. Bemalen Sie die Wall Covers bei Bedarf. Sobald sie trocken sind, rasten Sie sie auf die Wall Plates ein.


Vielen Dank für den Kauf eines MantelMount.
Für Unterstützung bei der Installation lesen Sie die Troubleshooting Tips oder kontaktieren Sie den Customer Support.
1.800.897.9755 ext.1
support@mantelmount.com
Montag – Freitag
7:00 Uhr – 16:00 Uhr PST

TIPPS ZUR FEHLERBEHEBUNG

Kundenzufriedenheit ist unsere oberste Priorität!
Im Folgenden finden Sie Lösungen für die häufigsten Installationsprobleme. Für weitere Unterstützung besuchen Sie www.mantelmount.com/troubleshooting oder kontaktieren Sie den Kundenservice unter 1-800-897-9755 Ext.1 oder support@mantelmount.com, Montag bis Freitag, 7 Uhr bis 16 Uhr PST.
HINWEIS: In seltenen Fällen kann eine Fehlerbehebungsanpassung die Notwendigkeit einer weiteren Anpassung mit sich bringen. Seien Sie auf ein gewisses Ausprobieren vorbereitet.

SPEZIFIKATIONEN

• TV-Gewichtskapazität: 20–90 Pfund
• TV-Bildschirmgröße: 44" – 80" Diagonale
• Maximaler Absenkabstand: 27"
• Abstand zur Wand: 5.7"
• Halterungsgewicht: 37.4 lbs.
• Stahldicke: 2.5mm
• Schwenkung: 30° Links und 30° Rechts
• Neigung: 9°
• VESA-Muster 600mm x 600mm
• Abmessungen: 34"w x 25.2"h x 5.5"d

Für weitere Informationen zur patentierten Technologie von MantelMount besuchen Sie bitte: www.mantelmount.com/pages/patents

Eingeschränkte lebenslange Garantie: MantelMount ersetzt oder repariert jedes Produkt oder Teil, das sich aufgrund fehlerhafter Verarbeitung oder Material während der Garantiezeit als defekt erweist. Besuchen Sie www.mantelmount.com/pages/limited-lifetime-warranty für Details.

Wenn Sie Hilfe benötigen, rufen Sie an unter 1.800.897.9755 Durchwahl 1
Für fehlende/beschädigte Teile oder Fragen während der Installation kontaktieren Sie bitte unser Kundensupport-Team unter 1.800.897.9755 Durchwahl 1 oder support@mantelmount.com. Kundenzufriedenheit hat für uns höchste Priorität!
Enthält wichtige Sicherheitsinformationen – bitte aufbewahren!
MantelMount.com

POSTANSCHRIFT: 2647 Gateway Road Ste. 105-435 Carlsbad, CA 92009
mantelmount.com

Referenzen

• MantelMount Patente
• MantelMount Installations-Tipps
• Die perfekte herunterziehbare TV-Halterung über Ihrem Kamin | MantelMount
• Die perfekte herunterziehbare TV-Halterung über Ihrem Kamin | MantelMount
• Eingeschränkte lebenslange Garantie | MantelMount

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MantelMount MM540 Handbuch herunterladen

Verfügbare Sprachen
