PXN V10 Handbuch

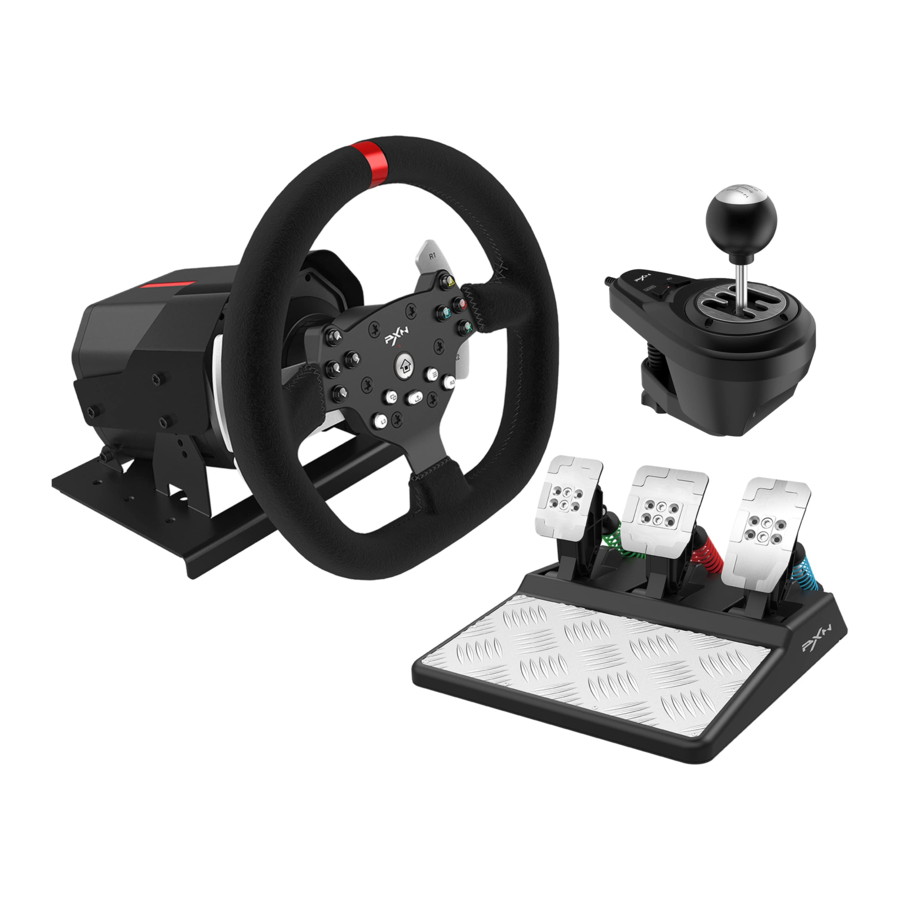

ERSCHEINUNGSBILD

PRODUKTINHALT

SYSTEMANFORDERUNGEN

Unterstützte Plattformen: PC/PS4/X-ONE/X-Series X|S
Kompatible Computer-Betriebssysteme: Windows 7/8/10/11
Hinweis: Der Original-Controller sollte zur Orientierung verwendet werden, wenn auf PS4- und X-ONE/X-Series X|S-Plattformen gespielt wird.

RÜCKSEITIGE SCHNITTSTELLE DES LENKRADS

Anschlussdiagramm der rückseitigen Schnittstelle

ANLEITUNG ZUR LENKRADINSTALLATION

Montage von Lenkrad und Basis

1. Richten Sie das Lenkrad mit der Lenkradmontageposition der Basis aus, halten Sie das Lenkradrad fest und ziehen Sie den Verriegelungsring fest.


Anleitung zur Lenkradbefestigung

1. Platzieren Sie die Lenkradbasis an einer geeigneten Position und installieren Sie die Klemme.

2. Verwenden Sie einen Inbusschlüssel, um die Schrauben an der Klemme festzuziehen und die Klemme zu sichern.


Anleitung zur Neigungsverstellung des Lenkrads

Im Gebrauch können Sie die Neigung der Lenkradbasis in 4 Stufen einstellen.

1. Verwenden Sie einen Inbusschlüssel, um die in der Abbildung gezeigten Schrauben zu entfernen.

2. Stellen Sie die Neigung der Basis auf die entsprechende Lochposition ein und ziehen Sie die Schrauben fest.


ANLEITUNG ZUR PEDALINSTALLATION

Winkeleinstellung des Pedalpanels

1. Verwenden Sie einen Inbusschlüssel, um die 2 Inbusschrauben zu lösen und zu entfernen.

2. Stellen Sie das Pedal auf den gewünschten Winkel ein, installieren und ziehen Sie die 2 Inbusschrauben fest.

   * Nicht zu fest anziehen

Anleitung zur Pedalkraftverstellung

1. Drehen Sie die in der Abbildung gezeigten Teile, um die Pedalkraft einzustellen.


Hinweis: Bitte stellen Sie die Teile innerhalb des Gewindebereichs ein.

Anleitung zur Pedalbefestigung

1. An der Unterseite des Fußpedals sind 4 Schraubenlöcher vorgesehen, um das Pedal mit den entsprechenden Schrauben an der Halterung zu befestigen.


ANLEITUNG FÜR DAS SPIELEN AM PC

1. Verbinden Sie die Gangschaltung und die Pedale mit dem Lenkrad.
2. Befestigen Sie das Lenkrad und schließen Sie es an das Netzteil an.
3. Stecken Sie das USB-Hauptkabel des Lenkrads in den PC.
4. Das Lenkrad befindet sich standardmäßig im D-Input-Modus, wenn die Verbindung erfolgreich hergestellt wurde, und die rote Anzeige am Lenkrad leuchtet dauerhaft.

Moduswechsel beim Spielen am PC

Das Lenkrad befindet sich standardmäßig im D-Input-Modus. Drücken Sie die ""-Taste für 3 Sekunden, um in den X-Input-Modus zu wechseln. Eine violette Anzeige leuchtet dauerhaft, wenn der Wechsel erfolgreich war.
Moduswechsel durch die ""-Taste

Der D-Input-Modus unterstützt die Force-Feedback-Funktion (erfordert, dass das Spiel Force Feedback unterstützt)
Empfohlene Spiele: Euro Truck Simulator 2, Forza Horizon 5, Assetto Corsa: Racing, Dirt Rally 2.0, F1 2020.
Keine Force-Feedback-Funktion im X-Input-Modus
Empfohlene Spiele: Forza Horizon 4 (Steam version), Spintires: Snowrunner,
Need for Speed: Heat Pursuit.

ANLEITUNG FÜR DAS SPIELEN AUF PS4

1. Verbinden Sie die Gangschaltung und die Pedale mit dem Lenkrad.
2. Installieren Sie das Lenkrad sicher und schließen Sie es an das Netzteil an.
3. Schalten Sie den originalen PS4-Controller aus und verwenden Sie das USB-Datenkabel, um den Controller mit der Controller-Schnittstelle des Lenkrads zu verbinden.
4. Stecken Sie das USB-Hauptkabel des Lenkrads in den USB-Anschluss der PS4-Konsole und schalten Sie die PS4-Konsole ein.
5. Drücken Sie die ""-Taste des Lenkrads, und die blaue Anzeige des Lenkrads leuchtet dauerhaft, wenn die Verbindung erfolgreich hergestellt wurde.

ANLEITUNG FÜR DAS SPIELEN AUF X-ONE/X-SERIES X|S

1. Verbinden Sie die Gangschaltung und das Fußpedal mit dem Lenkrad.
2. Befestigen Sie das Lenkrad und schließen Sie es an das Netzteil an.
3. Schalten Sie den originalen X-ONE/X-Series X|S-Controller aus und verwenden Sie das USB-Datenkabel, um den Controller mit der Controller-Schnittstelle des Lenkrads zu verbinden.
4. Stecken Sie das USB-Hauptkabel des Lenkrads in den USB-Anschluss der X-ONE/X-Series X|S-Konsole und schalten Sie die X-ONE/X-Series X|S-Konsole ein.
5. Drücken Sie die ""-Taste des Lenkrads, und die grüne Anzeige leuchtet dauerhaft.

ERWEITERTE LENKRAD-EINSTELLUNGEN

Laden Sie die [PXN Wheel] APP auf Ihr Mobiltelefon herunter, um die erweiterten Einstellungen des Lenkrads vorzunehmen.
Hauptfunktionen der APP:

• Einstellung des effektiven Lenkrad-Rotationsgrads
• Force-Feedback-Einstellung
• Tastenbelegungs-Einstellung
• Spiel-Voreinstellungs-Tastenkonfiguration
• Lenkrad-Tastentest

Scannen Sie den QR-Code, um die APP herunterzuladen

VORSICHTSMASSNAHMEN

• Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch.
• Vermeiden Sie starke Vibrationen und Stürze.
• Nicht selbst zerlegen, modifizieren oder reparieren.
• Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Produkt gelangen, um Schäden zu vermeiden.
• Vermeiden Sie die Lagerung des Produkts an feuchten Orten, bei hohen Temperaturen, öligen Dämpfen usw.
• Bitte verwenden Sie die richtige Stromversorgung beim Anschließen und Entfernen von Geräten, um Schäden zu vermeiden.
• Kinder dürfen dieses Produkt nur unter Aufsicht eines Erwachsenen verwenden.

PRODUKTSPEZIFIKATIONEN

Referenzen

• App Store - Apple
• Google Play

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

PXN V10 Handbuch herunterladen

Verfügbare Sprachen
