Beam 7R Handbuch

Hinweise und Installation
Wartung
- Vor Beginn der Wartungsarbeiten vom Netz trennen.
- Die Lampen sollten trocken gehalten werden, um den Betrieb in feuchten Umgebungen zu vermeiden.
- Intermittierender Gebrauch würde die Lebensdauer der Lampe effektiv verlängern.
- Um eine gute Belüftung und Beleuchtungseffekte zu erzielen, ist auf eine regelmäßige Reinigung von Lüfter, Lüfternetz und Linse zu achten.
- Verwenden Sie keinen Alkohol oder andere organische Lösungsmittel zur Reinigung des Gehäuses, um Beschädigungen zu vermeiden.
Achtung
- Diese Beleuchtungseinrichtung ist nur für den professionellen Gebrauch bestimmt.
- Stellen Sie sicher, dass die Stromquelle vor der Verwendung der Lampe eine ordnungsgemäße Erdverbindung hat.
- Platzieren Sie dieses Produkt nicht an einem Ort, der leicht locker ist oder vibriert.
- Wenn die Lampe während des Gebrauchs ungewöhnlich ist, stellen Sie die Verwendung der Lampe rechtzeitig ein.
- Um die Lebensdauer des Produkts zu gewährleisten, sollte das Produkt nicht an einem feuchten oder undichten Ort aufgestellt werden, und die Umgebungstemperatur sollte 60 Grad bei der Arbeit nicht überschreiten.
- Bei Verwendung der Glühlampe sollte die Änderung der Versorgungsspannung ±10% nicht überschreiten. Eine zu hohe Spannung verkürzt die Lebensdauer der Glühlampe, und eine zu niedrige Spannung beeinträchtigt die Lichtfarbe der Glühlampe.
- Nach einem Stromausfall dauert es 20 Minuten, bis die Lampe vollständig abgekühlt ist, bevor sie wieder eingeschaltet werden kann.
- Die rotierenden und befestigenden Zubehörteile der Lampe müssen regelmäßig überprüft, gelockert, geschüttelt und rechtzeitig verstärkt werden, um Unfälle zu vermeiden.
- Bitte lesen Sie diesen Hinweis sorgfältig durch, um die normale Verwendung des Produkts zu gewährleisten.

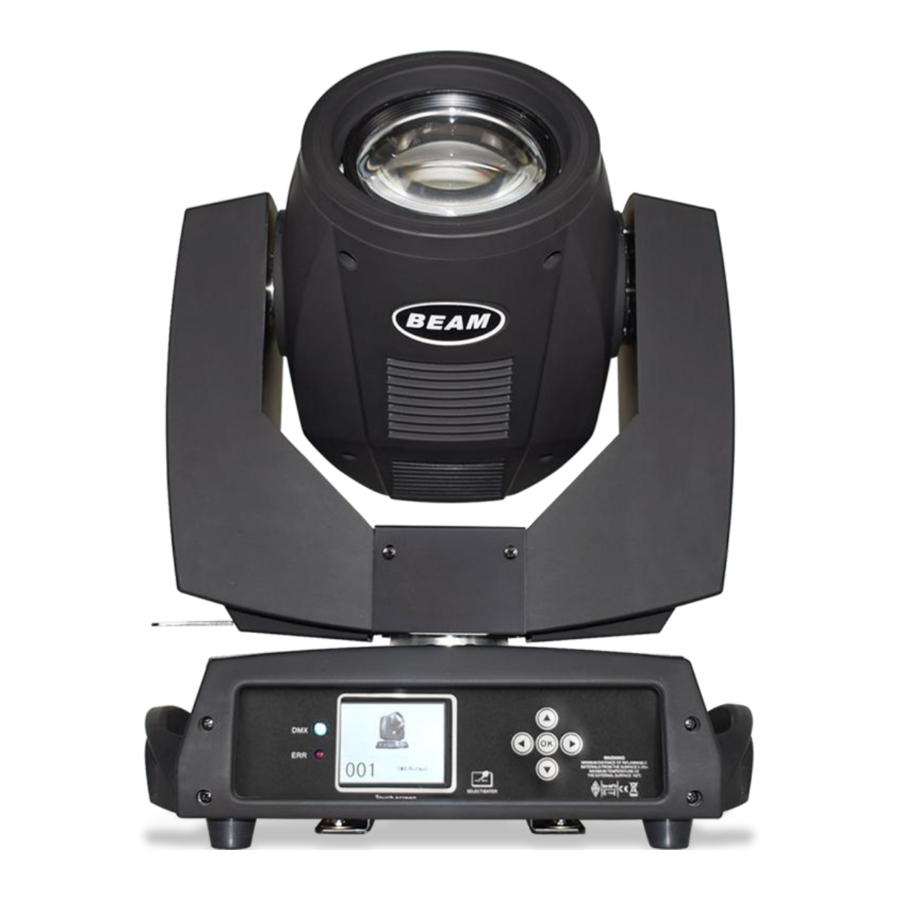

Produktpräsentation
- Lichtquellenleistung: 260W;
- Stromversorgung: AC 200V~240V/50~60Hz;
- Farbrad: Jedes Farbrad besteht aus 13 Farbscheiben + weißem Licht;
- Gobo-Rad: 18 Gobos;
- 540° Pan-Bewegung, 270° Tilt-Bewegung.
- Intelligenter thermischer Schutz;
- Steuermodus: DMX512/Master-Slave/Automatikbetrieb;
- Schutzart IP20.
DMX-Verbindung
Siehe Abbildung 1.
Das Gerät ist sowohl mit 3-poligen als auch mit 5-poligen XLR-Buchsen für DMX-Ein- und -Ausgang ausgestattet. Bitte verwenden Sie die speziell für DMX 512 abgeschirmte Twisted-Pair-Signalleitung. Die Signalleitung wird üblicherweise über eine Distanz von 150 m verbunden. Bei der Übertragung über lange Distanzen muss ein DMX512-Signalverstärker hinzugefügt werden.
Verwenden Sie eine abgeschirmte Twisted-Pair-Signalleitung, um den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts zu verbinden, und verbinden Sie den DMX-Ausgang des ersten Geräts mit dem DMX-Eingang des zweiten Geräts, und so weiter, bis alle Lampen und Leuchten verbunden sind. Installieren Sie dann einen Abschlussstecker an der 3-poligen Ausgangsbuchse der zuletzt angeschlossenen Lampe jedes Links. (Schweißen Sie einen 4/1 W, 120 Ω Widerstand zwischen Pin 2 und Pin 3.)

Wichtiger Hinweis: Die Leitungen dürfen sich weder gegenseitig noch mit dem Metallgehäuse berühren.
- Die Methode zur Berechnung des Startadresscodes des Geräts:
Der Startadresscode der aktuellen Lampe ist gleich (Startadresscode der vorherigen Lampe) + (Anzahl der Kanäle der Lampe), wobei gilt:- der Startadresscodewert der ersten Lampe ist A001.
- Die Anzahl der Basiskänala für den Controller muss größer oder gleich der Gesamtzahl der in der Leuchte verwendeten Kanäle sein.
- Hinweis: Bei Verwendung eines beliebigen Controllers muss jede Lampe ihren eigenen Startadresscode haben. Wenn der Startadresscode der ersten Lampe auf A001 eingestellt ist und die Lampenpfadnummer 16 beträgt; dann wird der Startadresscode für die zweite Lampe auf A017 eingestellt; der Startadresscode für die dritte Lampe auf A033; und so weiter. (Diese Einstellung muss auch durch verschiedene Steuerstationen bestimmt werden)
Installation der Geräte
Lampen können horizontal, schräg und kopfüber platziert werden. Achten Sie immer auf die Installationsmethode, wenn Sie schräg und kopfüber aufhängen.
Wie in Abbildung 2 gezeigt, muss zur Gewährleistung der Sicherheit vor dem Anbringen der Lampen die Stabilität des Installationsortes sichergestellt werden. Bei der Installation über Kopf muss die Lampe so befestigt werden, dass sie nicht aus dem Tragrahmen fällt. Um ein Herunterfallen und Abrutschen der Lampen zu verhindern, muss ein Sicherungsseil durch den Tragrahmen und den Lampengriff geführt werden. Fußgängern ist es während der Installation und Inbetriebnahme untersagt, unter der Lampe hindurchzugehen. Überprüfen Sie das Sicherungsseil regelmäßig auf Verschleiß und stellen Sie sicher, dass die Hakenschrauben nicht locker sind. Wir übernehmen keine Verantwortung für alle Folgen, die sich aus dem Herunterfallen der Lampe aufgrund einer instabilen hängenden Installation ergeben.

BEDIENFELD

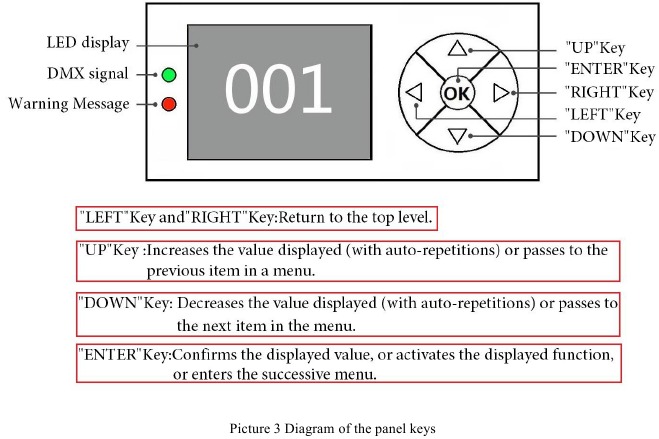

Tastenbeschreibung

Siehe Abbildung 3.

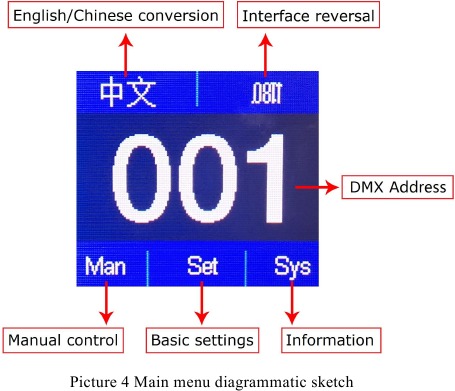

Menübeschreibung

Siehe Abbildung 4.
Manuell
Diese Schnittstelle dient zur Steuerung der aktuellen Lampen und wechselt gleichzeitig in den Master-Status (empfängt kein DMX-Signal, sendet DMX-Signal über Bus an Slave). Das manuelle Menü zeigt die 16 oder 20 Kanäle entsprechend der Einstellung für den Standard-16- oder erweiterten 20-Kanal-Modus im Einstellungsmenü.
| Optionen | Beschreibung | |
| 1CH. Farbrad | 0~255 | Drücken Sie die Taste "OK" (OK), um in den Bearbeitungsmodus zu gelangen. Nun ist die Hunderterstelle ausgewählt. Drücken Sie "UP" (AUF) oder "DOWN" (AB), um den Kanalwert zu ändern. Drücken Sie "OK" (OK) erneut, um die Zehnerstelle zum Bearbeiten auszuwählen. Drücken Sie "OK" (OK) nochmals, um die Einerstelle auszuwählen, und erneut, um den Bearbeitungsmodus zu verlassen. |
| ...... | 0~255 | |
| 14CH. Makrofunktion | 0~255 | |
| 15CH. Reset | Der Bestätigungsdialog erscheint nach dem Drücken der Taste "OK" (OK). Drücken Sie "OK" (OK) erneut, um zur Wiederherstellungs-Schnittstelle zu gelangen; alle Motoren werden zurückgesetzt. | |
| 16CH. Lampensteuerung | ein | |
| aus | ||
| 17CH. Leer | 0~255 | Wird angezeigt, wenn der Kanalmodus auf "Extended CH20" eingestellt ist. |
| 18CH. Farbradgeschwindigkeit | 0~255 | Wird angezeigt, wenn der Kanalmodus auf "Extended CH20" eingestellt ist. |
| 19CH. Dimmer-Prisma-Zerstäuber-Geschwindigkeit | 0~255 | Wird angezeigt, wenn der Kanalmodus auf "Extended CH20" eingestellt ist. |
| 20CH. Gobo-Geschwindigkeit | 0~255 | Wird angezeigt, wenn der Kanalmodus auf "Extended CH20" eingestellt ist. |
Einstellungen
| Optionen | Beschreibung | |
| Betriebsmodus | DMX | Status des Slave: Empfängt das DMX-Signal von der Hauptkonsole oder vom Master. |
| AUTO 1 |
Demonstration des AUTO-Laufeffekts. Status des Master: AUTO und sendet DMX-Signal an den Slave. |
|
| AUTO 2 | ||
| Zufall | ||
| Sound | ||
| DMX-Adresse | 1~512 | Der gelbe Pfeil ist ausgewählt. Drücken Sie die Taste "OK" (OK), um in den Bearbeitungsmodus zu gelangen. Wenn die Schriftfarbe rot ist, drücken Sie "UP" (AUF) oder "DOWN" (AB), um den Adresscode zu ändern. Drücken Sie "OK" (OK) erneut, um die Bearbeitung zu speichern und zu beenden. |
| Kanalmodus | Standard 16CH | Standard 16-Kanal-Modus, die Kanäle 17~20 sind ungenutzt. |
| Erweitert 20CH | Erweiterter 20-Kanal-Modus, Kanäle 17~20 steuern die Geschwindigkeit (siehe Kanalliste). | |
| Pan Invert | AUS | Tauscht Start- und Endpunkte beim Öffnen. Die Standardeinstellung ist AUS. |
| EIN | ||
| Tilt Invert | AUS | Tauscht Start- und Endpunkte beim Öffnen. Die Standardeinstellung ist AUS. |
| EIN | ||
| Pan-Tilt Tausch | AUS | |
| EIN | Invertiert die Kanäle von Pan-Tilt (einschließlich Feinjustierung). | |
| Pan-Tilt Encoder | EIN | Verwendet Encoder (Optokoppler), um falsche Schritte zu erkennen und die Position zu korrigieren. |
| AUS | Verwendet keinen Encoder (Optokoppler) zur Positionskorrektur. | |
| DMX-Signal | BEHALTEN | Behält diesen Status bei. |
| LÖSCHEN | Motor kehrt zurück, stoppt den Betrieb. | |
| Anzeige | AUS | Immer hell. |
| EIN | Bildschirmschoner | |
| Lampe nach Start EIN | aus | Reset nach dem Einschalten, Lampe wird nicht eingeschaltet (muss manuell über das Menü oder die Konsole eingeschaltet werden). |
| ein | Schaltet die Lampen nach dem Einschalten automatisch ein und führt den Reset erst nach erfolgreichem Einschalten der Lampen durch. | |
| Lineare Änderung des Farbrades | EIN | Lineare Änderung des Farbrades. |
| AUS | Keine lineare Änderung des Farbrades, halbe Farbänderung. | |
| Standardeinstellungen wiederherstellen | Der Bestätigungsdialog erscheint nach dem Drücken der Taste "OK" (OK). Drücken Sie "OK" (OK) erneut, um die Standardeinstellungen wiederherzustellen. | |
System
| Optionen | Beschreibungen | |
| DIS-Version | Anzeigeversion | |
| MT-Version | Motorversion | |
| Kalibrierung zurücksetzen | Pan-Kalibrierung | Nach dem Betreten der Unteroberfläche passen Sie die Ruhepositionen der Motoren für Pan und Tilt an, um Hardware-Installationsfehler auszugleichen. Der Einstellbereich liegt zwischen -128 und +127, wobei +0 keine Änderung bedeutet. |
| Tilt-Kalibrierung | ||
| Farbrad-Kalibrierung | ||
| Gobo-Kalibrierung | ||
| Fokus-Kalibrierung | ||
| Dimmer-Kalibrierung | ||
| Prisma 1 Kalibrierung | ||
| Prisma 2 Kalibrierung | ||
| Frost-Kalibrierung | ||
| Regenbogenlinsen-Kalibrierung | ||
| Sensorüberwachung | Pan-Hall-Status | 0 erkannt, andernfalls 1 |
| Tilt-Hall-Status | 0 erkannt, andernfalls 1 | |
| Farbrad-Hall-Status | 0 erkannt, andernfalls 1 | |
| Gobo-Hall-Status | 0 erkannt, andernfalls 1 | |
| Fokus-Hall-Status | 0 erkannt, andernfalls 1 | |
| Pan-Codierscheibenstatus | 2 Ziffern, jede Ziffer entspricht einem fotoelektrischen Schalter in der Codierscheibe. | |
| Tilt-Codierscheibenstatus | 2 Ziffern, jede Ziffer entspricht einem fotoelektrischen Schalter in der Codierscheibe. | |
| Pan-Codierungsschrittwert | Positive Richtung, Schrittwert nimmt zu; negative Richtung, Schrittwert nimmt ab. Dieselben Werte sind jedes Mal normal, wenn sie einen bestimmten Punkt erreichen. | |
| Tilt-Codierungsschrittwert | Positive Richtung, Schrittwert nimmt zu; negative Richtung, Schrittwert nimmt ab. Dieselben Werte sind jedes Mal normal, wenn sie einen bestimmten Punkt erreichen. | |
| Systemfehlerprotokoll | Wenn ein rotes ERR angezeigt wird, bedeutet dies, dass ein Lampenfehler vorliegt. Gehen Sie in die Unteroberfläche, um die Details zu überprüfen. Sie können die Taste "Clear" (Löschen) drücken, um das Protokoll zu löschen. | |
| DMX-Kanalwert | Gehen Sie in die Unteroberfläche, um den Kanalwert als Zahl und in Prozent anzuzeigen. | |
| Fehler | Beschreibungen | |
| MT-Platine Verbindungsfehler | Die Treiberplatine reagiert nicht. Überprüfen Sie die Verbindung zwischen der Anzeigeplatine und den UART-Kommunikationsleitungen auf der Treiberplatine, oder es liegt ein Problem mit der Treiberplatine vor. | |
| Pan-Reset fehlgeschlagen | Problem mit dem fotoelektrischen Pan-Schalter oder dem Pan-Motor. | |
| Tilt-Reset fehlgeschlagen | Problem mit dem fotoelektrischen Tilt-Schalter oder dem Tilt-Motor. | |
| X-Achsen Hall-Fehler (Pan-Hall-Fehler) |
Tilt-Hall-Fehler | |
| Y-Achsen Hall-Fehler (Tilt-Hall-Fehler) |
Tilt-Hall-Fehler | |
| Motor Farbrad-Reset fehlgeschlagen | Problem mit dem Farbrad-Hall-Sensor oder dem Farbrad-Motor. | |
| Gobo-Hall-Reset fehlgeschlagen (Motor-Gobo-Reset fehlgeschlagen) | Problem mit dem Gobo-Hall-Sensor oder dem Gobo-Motor. | |
| Motor Fokus-Reset fehlgeschlagen | Problem mit dem Fokus-Hall-Sensor oder dem Fokus-Motor. | |
| Lampensteuerung fehlgeschlagen | Fehler beim Ein-/Ausschalten der Lampen, Problem mit dem Zünder oder der Lampe. | |
| Lampenbetriebsdauer zu lang, bitte ersetzen. | Die Gesamtbetriebszeit der Lampe hat den Maximalwert in den erweiterten Einstellungen überschritten, um den Benutzer an den Lampenwechsel zu erinnern. Nach dem Austausch löschen Sie den Zeitwert der Lampenbetriebsdauer in den erweiterten Einstellungen, um die Aufzeichnung neu zu starten. | |
KANALFUNKTION
Kanalliste
| Kanal | KANALMODUS | |
| 16 | 20 | |
| 1 | FARBRAD | FARBRAD |
| 2 | STROBE | STROBE |
| 3 | DIMMER | DIMMER |
| 4 | STATISCHER GOBO-WECHSEL | STATISCHER GOBO-WECHSEL |
| 5 | PRISMENEINSATZ | PRISMENEINSATZ |
| 6 | PRISMENROTATION | PRISMENROTATION |
| 7 | LEER | LEER |
| 8 | FROST | FROST |
| 9 | FOKUS | FOKUS |
| 10 | PAN | PAN |
| 11 | PAN FEIN | PAN FEIN |
| 12 | TILT | TILT |
| 13 | TILT FEIN | TILT FEIN |
| 14 | MAKROFUNKTION | MAKROFUNKTION |
| 15 | RESET | RESET |
| 16 | LAMPENSTEUERUNG | LAMPENSTEUERUNG |
| 17 | PAN-TILT-ZEIT | |
| 18 | FARBZEIT | |
| 19 | DIMMER-PRISMA-FROST-ZEIT | |
| 20 | GOBO-ZEIT | |
Detaillierte numerische Werte:



FEHLERBEHEBUNG
Es werden einige Lösungen für häufig auftretende Probleme empfohlen. Alle unlösbaren Probleme sollten stets von einer Fachkraft behoben werden. Trennen Sie die Stromversorgung, bevor Sie das Gerät warten.
-
LAMPE AUS
- Bitte prüfen Sie, ob die passende Spannung eingestellt ist.
- Bitte prüfen Sie, ob das Netzteil das Ende seiner Lebensdauer erreicht hat und explodieren könnte. Ersetzen Sie es gegebenenfalls durch ein Netzteil mit den gleichen Spezifikationen.
- Bitte prüfen Sie, ob die Stromversorgung ausreichend ist.
- Bitte prüfen Sie, ob der DMX 512 Controller den Befehl "turn on" (Einschalten) sendet.
-
Das Gerät konnte den Steuerbefehl nicht annehmen
- Bitte prüfen Sie, ob die Startadresse und die Funktionsoption korrekt sind.
- Bitte prüfen Sie, ob das Kommunikations-Steuerkabel gut verbunden ist oder ob das Kabel zu lang oder unterbrochen ist.
- Bitte prüfen Sie, ob das Steuersystem ungültig ist. Prüfen Sie, ob der Signalverstärker in der Kette gültig ist.
- Bitte prüfen Sie, ob das Kommunikationskabel zu lang ist oder ob andere Geräte Interferenzen verursachen.
- Bitte verlegen Sie die Kabel ordentlich, kürzen Sie das Signalkabel und verlegen Sie das Hochspannungs- und Niederspannungskabel getrennt.
- Fügen Sie einen Signalverstärker-Isolator hinzu.
- Das Signalkabel ist ein exzellent abgeschirmtes Doppelkabel.
- Am Ende der Leuchte ist ein Endwiderstand (120 OHM) zu verwenden.
-
Die Leuchte bewegt sich nicht
- Bitte prüfen Sie, ob die Stromversorgung den Spannungsdaten der Leuchte entspricht.
- Bitte prüfen Sie, ob die Leuchte Verformungen aufweist, Innenteile gebrochen sind, feucht geworden ist etc., was zu einem Wackelkontakt führen kann.
- Bitte prüfen Sie, ob die internen Anschlusskabel und der Stecker locker sind.
- Bitte prüfen Sie, ob die elektrischen Komponenten (wie Transformator, Leiterplatte, Controller) kurzgeschlossen oder durchgebrannt sind.
-
Pan & Tilt funktionieren während des Betriebs nicht normal
- Bitte überprüfen Sie Schritt für Schritt gemäß den oben genannten Punkten.
- Bitte prüfen Sie, ob der X/Y-Riemen gerissen ist.
- Bitte prüfen Sie, ob die X/Y-Richtungsdaten an den Empfänger beschädigt sind.
- Führen Sie einen Reset des Projektors durch.
