Einleitung
Der Andersen A2 sollte nur von einem Elektriker mit den entsprechenden Kenntnissen und Qualifikationen installiert werden. Die Installation muss den aktuellen Ausgaben der IET-Richtlinien für die Installation von Ladeeinrichtungen für Elektrofahrzeuge und den IET BS 7671 Anforderungen für elektrische Anlagen entsprechen. Andernfalls kann es zu Verletzungen oder zum Tod kommen.
Es liegt in der Verantwortung des Installateurs und/oder Planers, die korrekte Verkabelung und die entsprechenden Schutzeinrichtungen zu bestimmen, wo äußere Einflüsse den integrierten Schutz beeinträchtigen könnten.
Es liegt auch in der Verantwortung des Installateurs, dem zuständigen Verteilnetzbetreiber (VNB) die Installationsdetails des Ladepunkts und der Immobilie gemäß den ENA-Richtlinien mitzuteilen oder diese anzumelden.
Das Öffnen des Gehäuses sollte nur erfolgen, wenn die Stromversorgung vom Netz getrennt ist. Die Durchführung von Prüfungen unter Spannung sollte nur von einer oder mehreren dazu qualifizierten Personen durchgeführt werden.
Die Installationsanweisungen sollten genau befolgt werden, um eine korrekte Installation und Inbetriebnahme zu gewährleisten. Die Nichtbeachtung dieser Anweisungen kann zu Schäden am Andersen Ladepunkt, an der bestehenden Installation oder an der Ausrüstung des Lieferanten führen.
Während und nach Abschluss der Installation muss diese überprüft, getestet und zertifiziert werden, um zu bestätigen, dass sie den geltenden elektrischen Vorschriften und Normen entspricht.
Bevor der Andersen A2 in Betrieb genommen wird, verlangen wir als Hersteller vom Installateur, einen Ladevorgang mit einem anerkannten EVSE-Adapter und einem Multifunktionstester zu simulieren, um Funktion und Betrieb zu prüfen. Die Verwendung dieser Geräte sollte nur von Personen durchgeführt werden, die deren Funktionen verstehen und über die entsprechende Erfahrung und Kenntnisse verfügen.

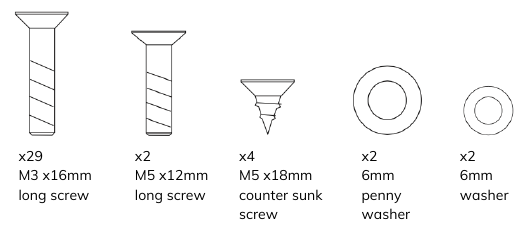

Benötigt
2mm & 3mm
Inbusschlüssel
Kreuzschlitzschraubendreher

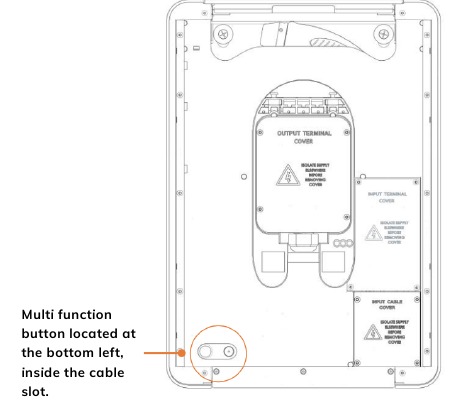

EINRICHTUNG DER MULTIFUNKTIONSBEDIENUNG


RCM zurücksetzen (Zwei Tastendrücke)

Netzwerk-Einrichtungsmodus aufrufen (Drei Tastendrücke)

Netzwerk-Einrichtungsmodus verlassen (Ein Tastendruck)

Geräte-Reset-Modus aufrufen (Fünf Tastendrücke)
BETRIEBS-LED-STATUS

System startet. (Rote, gelbe, grüne LED blinken zweimal pro Sekunde gleichzeitig)

Standby-Zustand (durchgehend grün)

Fahrzeug verbunden (durchgehend grün & durchgehend gelb)

Fahrzeug lädt (durchgehend gelb)

Ladepunkt gesperrt oder wartet auf geplante Ladung (durchgehend grün & durchgehend rot)

WLAN-Einrichtung (gelbe LED blinkt einmal pro Sekunde)
FEHLER- & UPDATE-LED-STATUS

Vom Netzwerk/der Cloud getrennt (grüne LED blinkt alle 5 Sekunden)

RCM- oder Ladefehler (blinkt jede Sekunde rot)

Firmware-Upgrade (Abfolge von Grün, Gelb, Rot für die Dauer des Upgrades)

CT-Klemme getrennt (gelbe und rote LED blinken)

Neustart. (Rote, gelbe, grüne LED blinken 4 Mal pro Sekunde.)
Schritt 1: A2-Einheit an der Wand befestigen

Das Befestigungsmaterial (Schrauben, Dübel etc.) muss passend zur jeweiligen Struktur der Montagewand ausgewählt werden.

Wir stellen diese Schrauben nicht zur Verfügung.
Tipp: Zuerst die oberen Befestigungsschrauben anbringen und dann die Einheit mithilfe der Schlüssellöcher aufhängen. Dies ermöglicht Ihnen, die unteren Befestigungspunkte genauer zu markieren.
Hinweis: Wenn die Montagefläche uneben ist, verwenden Sie Abstandhalter, um sicherzustellen, dass der Gerätekern bündig an der Wand anliegt.
Schritt 2: A2-Kern für die Netzkabeleinführung vorbereiten
Standardmäßige Kabeleinführung erfolgt von hinten, siehe Abb.: 1

Hinweis: Dieser Schritt kann nach der Wandmontage erfolgen.
Schritt 3: Netzkabel anschließen

Das Drehmoment muss 1,2 Nm betragen. Beide Seiten des Klemmblocks prüfen.
TIPP: Empfohlener Netzkabeltyp ist CAT5e/6 EV-Kabel.
Schritt 4: Sensorkabel anschließen

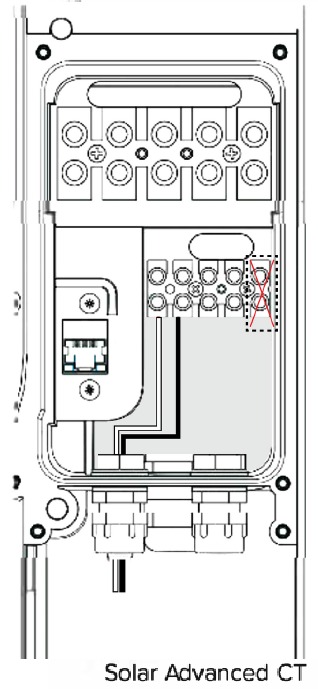

Solar Advanced CT-Sensorkabel*
Optional

Hinweis: CT-Klemme an den PV-Wechselrichteranschluss anbringen. Die Ausrichtung kann während der Prüfung bestimmt werden.
Empfohlenes Kabel:
Geschirmtes Twisted-Pair-Kabel, z.B. CAT5e/CAT6
Bitte beachten Sie die Installations-Inbetriebnahmeleitfäden, um diese Einrichtung korrekt abzuschließen.

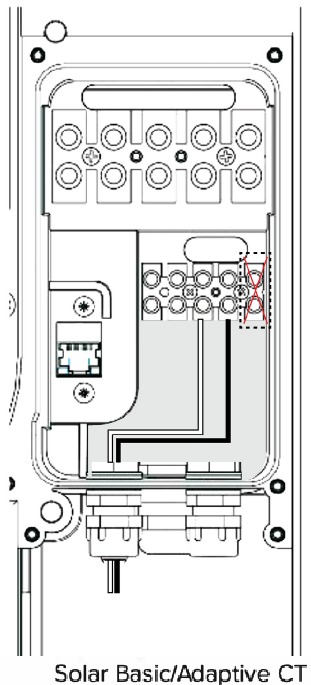

Solar Basic/Adaptive Fuse CT-Sensorkabel*
Optional

Hinweis: CT-Klemme an die ankommende Versorgung anbringen. Die Ausrichtung kann während der Prüfung bestimmt werden. Die CT-Ausrichtung kann im Dashboard mithilfe einer Lastreferenz, z.B. Wasserkocher 3kW, bestätigt werden.
Empfohlenes Kabel:
Geschirmtes Twisted-Pair-Kabel, z.B. CAT5e/CAT6
Schritt 5: Fahrzeugseitiges Ladekabel anschließen

Schritt 6: Wetterschutzabdeckungen anbringen

Schritt 7: Seitenblenden anbringen

TIPPS: Sobald die Seitenblenden in den Schlitzen sitzen, Druck von oben und nach außen ausüben. Die Halteschrauben an den Kabeleinführungen des Geräts festziehen, um die Seitenblende zu fixieren.
Bitte beachten Sie, dass die Einheit so bündig und flach wie möglich an der Wand montiert werden muss.
Schritt 8: Kabelbürsten anbringen

Schritt 9: Deckel anbringen

- Deckel in den Deckelkern einsetzen.
TIPP: Den Deckel gleichmäßig zwischen den bereits angebrachten Seitenblenden positionieren. Diese Teile zusammendrücken, bis sie einrasten.
![Andersen - A2 - Installation - Schritt 8 Installation - Schritt 8]()

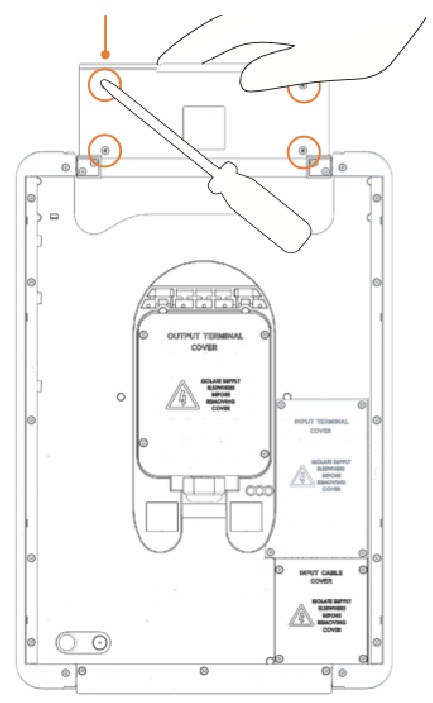

- Befestigungsschrauben des Deckels einsetzen und festziehen
![Andersen - A2 - Installation - Schritt 9 Installation - Schritt 9]()
TIPP: Den Deckel beim Festziehen der Positionierungsschrauben fest festhalten, um sicherzustellen, dass der Deckel nicht nach rechts verrutscht.

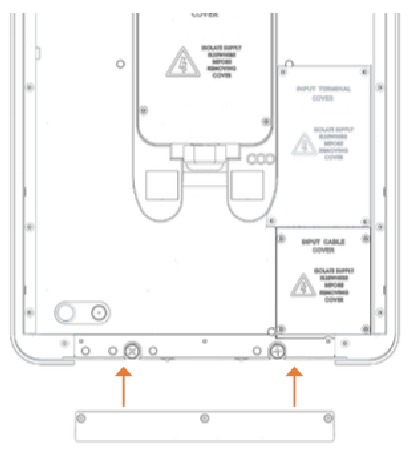

Schritt 10: Untere Verkleidung anbringen

- Bodenabdeckung anbringen
![Andersen - A2 - Installation - Schritt 10 Installation - Schritt 10]()
- Schrauben mit 0,7 Nm festziehen
![Andersen - A2 - Installation - Schritt 11 Installation - Schritt 11]()

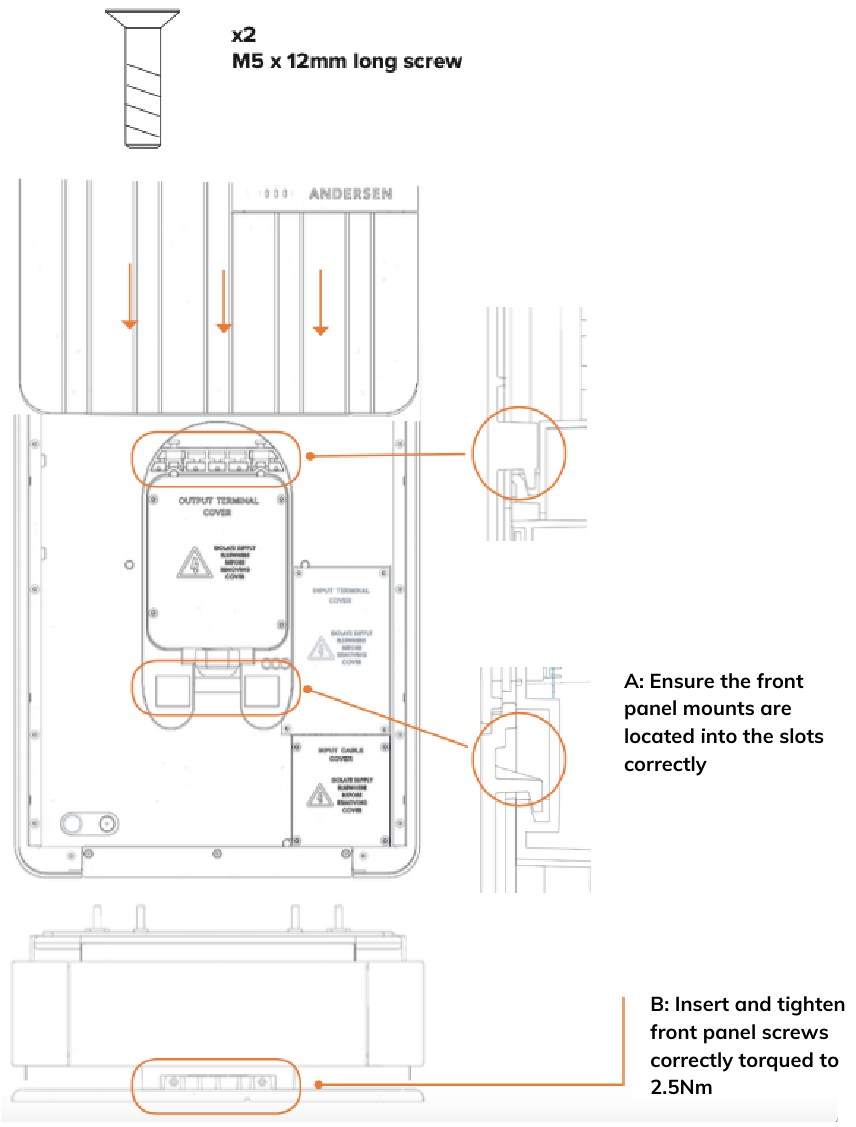

Schritt 11: Frontplatte anbringen

Inbetriebnahme einer Andersen A2 Ladestation
Was Sie benötigen
Ein Smartphone (iPhone oder Android) mit aktiviertem Bluetooth Ein WLAN-Router und das WLAN-Passwort
Die Multifunktionstaste
Sie müssen die Multifunktionstaste während dieses Vorgangs verwenden, um die Ladestation in den Netzwerkeinrichtungsmodus zu versetzen. Die Taste befindet sich an der Unterseite Ihrer Ladestation, auf der unteren linken Seite.

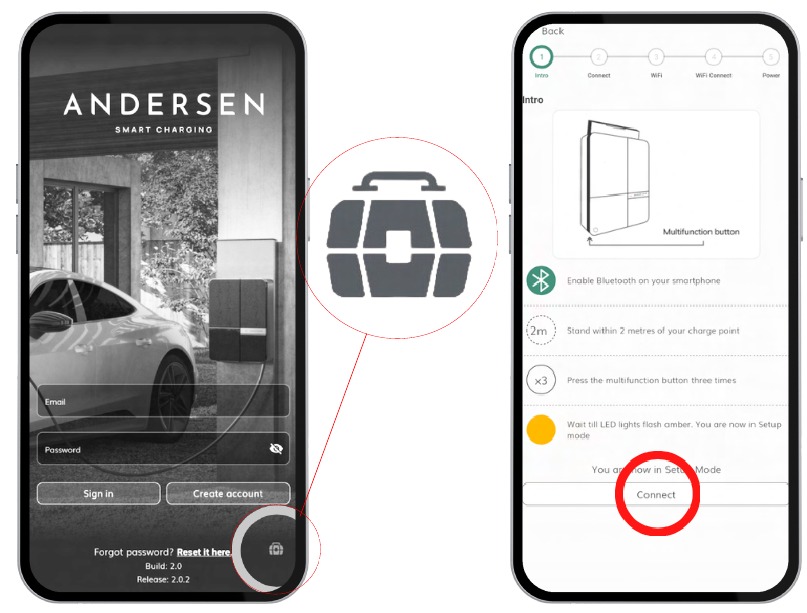

Öffnen Sie die Andersen App
Stellen Sie sicher, dass Sie abgemeldet sind
Drücken Sie das Werkzeugsymbol unten rechts auf dem Bildschirm.
Befolgen Sie die Anweisungen auf dem nächsten Bildschirm, um Ihre Ladestation zu verbinden.

Suchen Sie an Ihrer Ladestation die Multifunktionstaste und drücken Sie diese dreimal fest.

Die LED-Statusanzeige sollte nun wiederholt orange blinken.

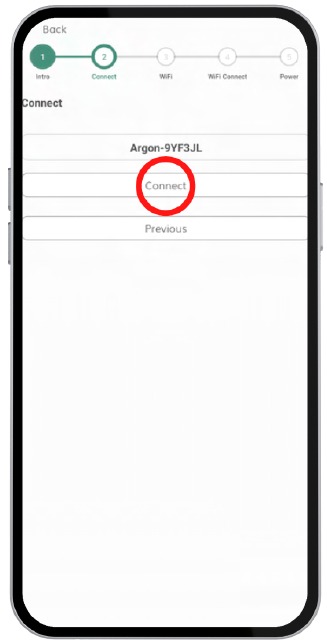

Die Andersen App beginnt nun, über Bluetooth nach Ihrer Ladestation zu suchen. Tippen Sie in der App auf die Schaltfläche 'Connect' (Verbinden), um die Einrichtung zu starten.

Sobald die Andersen App alle verfügbaren Netzwerke gefunden hat, wählen Sie bitte das WLAN aus, mit dem Sie sich verbinden möchten, und geben Sie das WLAN-Passwort ein.

Sobald Sie erfolgreich mit dem WLAN-Netzwerk verbunden sind, wird hier Ihre Signalstärke zusammen mit einer Verbindungsbestätigung angezeigt

Sie werden nun aufgefordert, eine PIN einzugeben. Wenn Sie bereits ein Andersen-Partner sind, haben Sie diese PIN möglicherweise bereits. Alternativ kontaktieren Sie uns bitte.
Telefon: 01234 916125
Ihre Installation und Inbetriebnahme ist nun abgeschlossen.
Wir empfehlen Ihnen, Andersen-Partner zu werden. Bitte scannen Sie den untenstehenden QR-Code, um eine Bewerbung einzureichen, damit wir Sie umfassend unterstützen können.


POSITIONEN DER STROMWANDLERKLEMMEN


| Technische Daten | |
| Montageort 1 | Die Montagewand muss mindestens das Vierfache des Gerätegewichts (44 kg) tragen können und den Richtlinien für bewährte Verfahren entsprechen |
| Lademodus | Modus 3 (IEC 61851-1 konformes Kommunikationsprotokoll) |
| Anzeige | Statusleuchten – Warmweiß, Hall-Sensor-betrieben und interne Begrüßungsleuchte. |
| Ladestrom | Einphasen- / 3-Phasen-Geräte 6A bis 32A pro Phase |
| Variabler Strom | Nur einphasig 6A - 32A CT-überwacht (adaptive Sicherung) |
| Steckertyp | Typ fest verbundenes Kabel IEC 62196-2 konform |
| Konformität | RED 2014/53/EU, LVD 2014/35/EU, EMC 2014/30/EU, EN 61851-1:2019, EN 62196, EN 62955:2018, ROHS 2011/65/EU, WEEE 2012/19/EU, CE- und UKCA-zertifiziert. |
| Schutzart | Gehäuse, Kern und Steckerfach IP65. |
| Betriebsspezifikation | Luftfeuchtigkeit bis 95 % relative Luftfeuchtigkeit, nicht kondensierend, -25 Grad Celsius bis +40 Grad Celsius |
| Sicherheit | Ferngesteuerte softwaregesteuerte Ladepunktverriegelung, 128-Bit-Daten-SSL-AES-Verschlüsselung für Smart Connectivity, Bluetooth mit TLS-Verschlüsselung. |
| Fehlerüberwachung | Echtzeit-Zustandsüberwachungssystem, Start-Selbsttest, Erdungsüberwachung, Überwachung geschweißter Schütze, PME-Überwachung. |
| Gehäusekernmaterial | Polycarbonat-Blend |
| Oberflächenmaterial | Aluminium nylonbeschichtet, Accoya |
| Versandgewicht | 15-16kg |
| Elektrische Spezifikationen | |
| Nennleistung | 7kW (1-phasig) / 22kW (3-phasig) |
| Nennversorgungsspannung | 230V AC einphasig oder 400V AC 3-phasig (+/- 10%) |
| Betriebsspannung / Frequenz | 207V - 253V AC bei 5Hz |
| Nennstrom | 32 Ampere |
| PEN-Fehlererkennung | Konform mit 722.411.4.1 (iii) (iv) |
| Erdableitstromschutz 2 | Interner 6mA DC Schutz (EN 62955) 30mA AC |
| Standby-Leistung 3 | 10 Watt |
| Stromwandler-Sensorspannung | 0.333V |
| Stromwandler-Sensorspezifikation | 0 - 120 Ampere / 25mm maximale Kabelgröße Split Core |
| EVOFLEK Ladekabel 4 | 4mm Leiter / 32 A max. Strom. Hochleistungs-ultraflexibles Kabel |
| Installation | |
| Montage | Flächenbündige Montage mit 4x Befestigungspunkten |
| Kabeleinführung | Hinten / Unten (unten links unter den Kabelanschlüssen) 20mm abnehmbare Kompressionsverschraubung. |
| Kabeldimensionierung | 4mm 2 - 10mm 2 |
| Abmessungen unverpackt | 494 x 348 x 148 mm (Metall) 156mm (Holz) |
| Höhe | Installiert zwischen 0.75m - 1.2m über dem Bodenniveau |
| Stromwandler-Sensorkabel | Maximale verlängerte Länge 30 Meter ungeschirmtes CAT5/6 ODER 50 Meter geschirmtes CAT6 Datenkabel. |
| Empfohlener vorgelagerter Schutz | 40A RCBO (BSO EN 61009)) oder Typ A RCD / RCCB (BSO EN 61008) + 40A MCB (BSO EN 60898) - B-Kurve für 1-phasig / C-Kurve für 3-phasig. |
| Installiertes Gewicht | 9.5kg - 11.2kg |
| Geräteverbindung | |
| Internetverbindung | Wi-Fi - 802.11 b/g/n Unterstützung, 802.11 n (2.4 GHz), bis zu 150 Mbit/s |
| Bluetooth | Bluetooth BLE 5 (nur Einrichtung) |
| Geräteunterstützung | Apple iOS Mobilgeräte / Android Mobilgeräte |
| EVSE Vorschriften | Konform mit den Vorschriften für Elektrofahrzeuge (intelligente Ladepunkte) 2021. |
- Die Montagewand muss mindestens das Vierfache des Gerätegewichts (44 kg) tragen können und feuerbeständig sein.
- Die Montagehardware (Schrauben, Dübel usw.) muss entsprechend der spezifischen Struktur der Montagewand ausgewählt werden.
- Das verwendete Kabel muss den lokalen nationalen Vorschriften und Normen entsprechen.
- Der vorgelagerte Schutz muss den lokalen nationalen Vorschriften und Normen entsprechen. Die Trennvorrichtungen, Isolatoren usw. müssen jederzeit in der Nähe und leicht zugänglich sein.
Lebensgefahr durch elektrische Spannung! Verletzungen durch Stromschlag! und/oder Verbrennungen, die möglicherweise zum Tod führen, sind möglich. Stellen Sie bei allen Arbeiten jederzeit sicher, dass die Stromversorgung des Systems ausgeschaltet und gesichert ist, damit sie nicht unbeabsichtigt eingeschaltet werden kann.
- Prüfen Sie vor der Inbetriebnahme des Geräts, ob alle Schrauben- und Klemmverbindungen fest sitzen.
- Die Abdeckungen der Anschlussfelder dürfen niemals unbeaufsichtigt geöffnet bleiben. Bringen Sie die Abdeckung des Anschlussfeldes an, wenn Sie den Ladepunkt verlassen.
- Nehmen Sie keine unbefugten Änderungen oder Modifikationen am Ladepunkt vor.
- Reparaturarbeiten am Ladepunkt dürfen nur vom Hersteller oder einem geschulten Fachmann durchgeführt werden.
- Entfernen Sie keine Kennzeichnungen wie Sicherheitssymbole, Warnhinweise, Typenschilder, Etiketten oder Kabelmarkierungen.
- Stellen Sie sicher, dass das Ladekabel mechanisch nicht beschädigt ist (geknickt, eingeklemmt oder überfahren) und dass der Kontaktbereich nicht mit Wärmequellen, Schmutz oder Wasser in Berührung kommt.
Sicherheitshinweis:
- Allpolig und von allen Quellen abschalten.
- Sichern, um ein Wiedereinschalten zu verhindern.
- Isolierung von der Versorgung überprüfen.
- Erden und kurzschließen.
- Benachbarte spannungsführende Teile abdecken und Gefahrenbereiche absperren.
Stellen Sie sicher, dass der Ladepunkt durch unsachgemäße Handhabung (Gehäuseabdeckung, interne Teile usw.) nicht beschädigt wird.
Bei Außeninstallationen die Abdeckung des Anschlussfeldes nicht bei feuchten Bedingungen öffnen.
- Ziehen Sie die Befestigungsschrauben nicht mit Gewalt an.
- Der Installationsbereich muss vollständig eben sein, biegen Sie das Gehäuse nicht.
- Elektronische Komponenten können bei unsachgemäßer Handhabung beschädigt werden. Vor dem Umgang mit Modulen einen elektrischen Entladungsprozess durch Berühren eines geerdeten Metallobjekts durchführen.
Die Nichtbeachtung der Sicherheitsinformationen kann zu Lebensgefahr, Verletzungen und Schäden am Gerät führen. Der Gerätehersteller übernimmt keine Haftung für daraus resultierende Ansprüche.
