Fender HAMMERTONE DELAY Handbuch
EINFÜHRUNG
Hammertone Delay— ein vielseitiger Delay-Effekt, der Ihrem Sound Dimension und Atmosphäre verleiht.
Tauchen Sie ein in eine Welt der vielfältigen Delay-Möglichkeiten mit Reglern für Time, Feedback und Level. Verwenden Sie den Type-Schalter, um zwischen digitalen und analogen Delay-Sounds zu wählen, und den Mod-Schalter, um die Modulation ein- und auszuschalten. Delay ist ein unverzichtbares Element im Arsenal jedes modernen Gitarristen, und das Hammertone Delay legt Ihnen diesen schimmernden Sound in allen Nuancen, von subtil bis auffällig, zu Füßen.

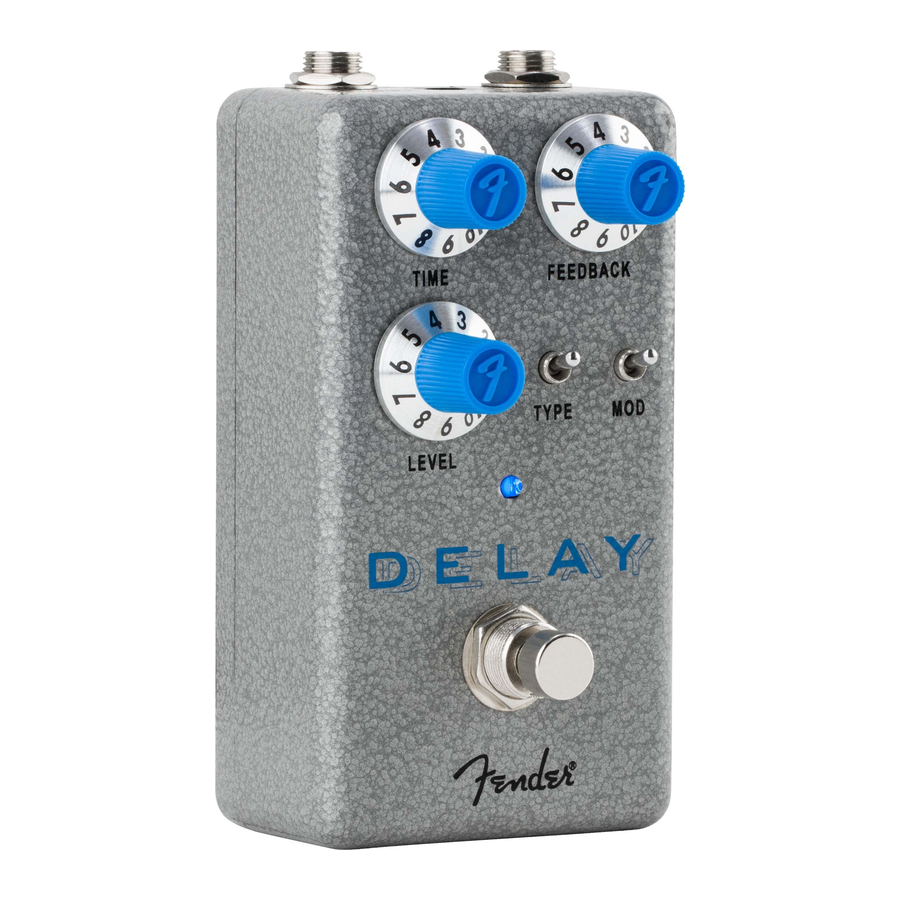

GERÄTEÜBERSICHT
AUSGANGSBUCHSE
Niedrigimpedanzausgang zum Anschluss an einen Verstärker oder das nächste Pedal in der Signalkette.
EINGANGSBUCHSE
Hochimpedanzeingang für E-Gitarre, Bass, Akustikgitarren mit Tonabnehmersystemen, Keyboards und andere Instrumente.
GLEICHSTROM-ANSCHLUSS
Gleichstromadapter hier anschließen. Standard-Hohlstecker, 9VDC, Center-Minus, zur Verwendung mit geeigneten Netzteilen.
TIME-REGLER
Stellt die Delay-Zeit auf maximal eine Sekunde ein.
FEEDBACK-REGLER
Regelt die Lautstärke der Signalwiederholungen. Bei maximaler Einstellung nehmen die Wiederholungen kontinuierlich an Lautstärke zu, anstatt natürlich auszublenden, und werden schließlich laut genug, um eine angenehme Verzerrung zu erzeugen.
LEVEL-REGLER
Regelt die Lautstärke der Delay-Wiederholungen von komplett trocken (kein Delay-Signal) bis Unity (gleiche Lautstärke für Wet- und Dry-Signale).
TYPE-SCHALTER
Drei-Positionen-Schalter für Digital-Delay-Sound (oben), dunkleren Analog 1-Delay-Sound (Mitte) und mittigeren Analog 2-Sound (unten).
MOD-SCHALTER
Aktiviert einen einstellbaren Modulationseffekt auf den Signalwiederholungen.
LED
Leuchtet auf, wenn der Effekt aktiv ist.
FUSSSCHALTER
Schaltet den Effekt ein und aus.
INTERNE TRIMMPOTENTIOMETER
(ZUGÄNGLICH DURCH ENTFERNEN DER ABDECKUNG)
Der SPEED -Trimmpoti stellt die Modulationsrate ein, wenn der MOD-SCHALTER aktiv ist.
Der DEPTH -Trimmpoti stellt die Modulationstiefe ein, wenn der MOD-SCHALTER aktiv ist.
Entfernen Sie die Abdeckung mit einem Schlitzschraubendreher. Stellen Sie die Trimmpotis mit einem Kreuzschlitzschraubendreher ein.
Stellen Sie beim Einstellen der Modulationsregler vorübergehend eine kurze Delay-Zeit ein. Der Modulationsgrad bleibt bei kurzen und langen Delays gleich, aber das Modulations-Delay liegt vor dem Haupt-Delay, und bei einer langen eingestellten Delay-Zeit können sich die Trimmpotis träge anfühlen.
TECHNISCHE DATEN
| IMPEDANZEN | Eingang: 500k Ausgang: 470 |
| STROMVERSORGUNG | 100mA min @ 9VDC geregeltes Netzteil  5.5 x 2.1 mm Hohlstecker (nicht enthalten) |
| LEISTUNGSANFORDERUNGEN | 9VDC |
| ABMESSUNGEN | 2.44" x 4.4" x 2.2" (62mm x 1 1 1.8mm x 55.9mm) |
| GEWICHT | 0.50 lbs (0.23kg) |
Produktspezifikationen können ohne vorherige Ankündigung geändert werden.
WICHTIGE SICHERHEITSHINWEISE
![]()
Um Schäden, Brand- oder Stromschlaggefahren zu vermeiden, setzen Sie das Gerät oder dessen Wechselstromversorgung nicht Regen oder Feuchtigkeit aus.- Verändern Sie nicht den Netzstecker des angeschlossenen Netzteils.
- Lassen Sie keine Flüssigkeiten auf das Gerät tropfen oder spritzen.
- Im Inneren befinden sich keine vom Benutzer zu wartenden Teile; überlassen Sie die Wartung ausschließlich qualifiziertem Personal.
![]()
Das Gerät darf nur an eine sicherheitszertifizierte, geregelte Stromquelle (Adapter) angeschlossen werden, die für den Gebrauch zugelassen ist und den geltenden lokalen und nationalen Sicherheitsvorschriften entspricht.- Ziehen Sie den Netzadapter ab, bevor Sie das Geräteäußere reinigen. Verwenden Sie zum Reinigen nur ein feuchtes Tuch und warten Sie dann, bis das Gerät vollständig trocken ist, bevor Sie es wieder an die Stromversorgung anschließen.
- Verstärker und Lautsprechersysteme sowie Ohr-/Kopfhörer (falls vorhanden) können sehr hohe Schalldruckpegel erzeugen, die zu vorübergehenden oder dauerhaften Hörschäden führen können. Seien Sie vorsichtig beim Einstellen und Anpassen der Lautstärkepegel während des Gebrauchs.
