Vortex VIPER HD Handbuch
TECHNISCHE DATEN
| VERGRÖSSERUNG x OBJEKTIVDURCHMESSER | 11-33x50 | |
| SEHFELD | Linear auf 1000 Yards. | 182' – 95' |
| Winkel | 3.5° - 1.8° | |
| NAHFOKUS | 9.0' | |
| AUGENABSTAND | 16.0mm – 19.0mm | |
| LÄNGE | Abgewinkelt | 10.3" |
| Gerader | 11.0" | |
| GEWICHT | Abgewinkelt | 27.8 oz. |
| Gerader | 27.4 oz. | |
| Abgewinkelt |  | |
| Gerader |  | |
Die Abbildungen dienen nur zur Veranschaulichung. Das Produkt kann geringfügig von den gezeigten Abbildungen abweichen.

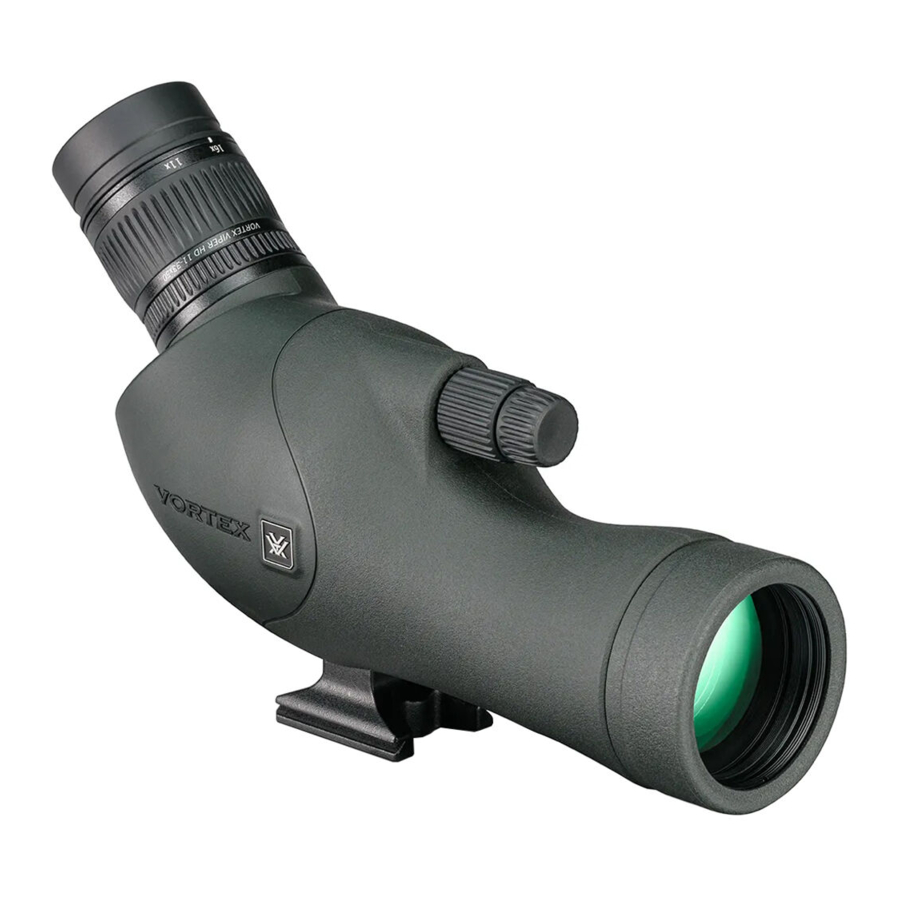

VIPER ® HD SPEKTIVE
Mobilität verschafft jedem Jäger einen taktischen Vorteil im Feld, und dieses unglaublich vielseitige Spektiv ist für die Jagd in Bewegung gemacht. Leicht, kompakt und auf einem Arca-Swiss-kompatiblen Fuß gebaut, lässt sich das Viper® HD 11-33x50 schnell montieren und verstauen. Zwei Fokussierknöpfe liefern Ihnen genau die Ansicht, die Sie benötigen, um Schützen aus der Herde oder dem Lebensraum auszuwählen. Angetrieben von einem außergewöhnlich klaren HD-Optiksystem ist dies das Spektiv, das Sie für die Jagd an entfernten Orten benötigen und um Sie näher an Ihr Zuhause zu bringen.

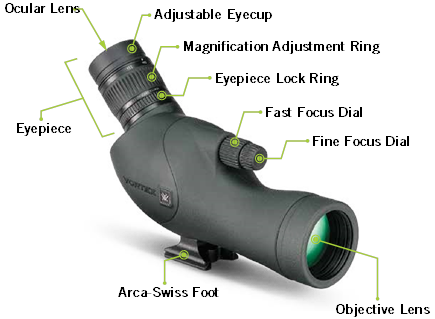

VERSTEHEN SIE IHR VIPER® HD SPEKTIV & ERSTEINRICHTUNG
Okular anbringen
Wenn Sie die mitgelieferte Neoprenhülle verwenden möchten, legen Sie diese vor dem Anbringen des Okulars auf das Spektiv. Entfernen Sie vor dem Anbringen des Okulars alle Abdeckungen, die das Anbringen am Spektivkörper behindern würden. Halten Sie die äußeren Objektivabdeckungen griffbereit, um exponierte Linsen zu schützen, wenn Sie nicht durch das Viper® HD Spektiv blicken.
- Zum Anbringen des Okulars, setzen Sie das Okular in das Gehäuse ein und drehen Sie es im Uhrzeigersinn mit dem Sicherungsring am Okular, bis das Okular fest sitzt (sich nicht mehr dreht).
![]()
- Zum Abnehmen des Okulars, halten Sie den Sicherungsring fest und drehen Sie das Okular fest gegen den Uhrzeigersinn.
![]()
Hinweis: Drehen Sie das Okular nur am Sicherungsring für die Installation oder Demontage. Das Drehen des Okulars am Vergrößerungsring oder am Okular kann die Gewinde und internen Komponenten des Spektivs beschädigen. Der Benutzer kann das Okular beim Festziehen festhalten, um sicherzustellen, dass die Vergrößerungsmarkierungen in der bevorzugten Ausrichtung sind.
Das Viper® HD Spektiv montieren
Befestigen Sie das Viper® HD zur Stabilisierung an einem Stativ oder einer Autofensterhalterung. Das Viper® HD verfügt über einen Arca-Swiss-kompatiblen Stativfuß und funktioniert ohne Schnellwechselplatte an jedem Arca-Swiss-kompatiblen Stativ oder jeder Autofensterhalterung. Der Viper® HD Stativfuß kann auch an jedem Stativ oder jeder Autofensterhalterung befestigt werden, die ein 1/4"-20-Gewinde verwendet. Schrauben Sie einfach die kompatible Schnellwechselplatte in die Unterseite des Stativfußes.
Die Vergrößerung einstellen
Ändern Sie die Vergrößerung Ihres Spektivs, indem Sie einfach den Vergrößerungseinstellring drehen:
- Erhöhen Sie die Vergrößerung, indem Sie den Vergrößerungseinstellring im Uhrzeigersinn drehen.
- Verringern Sie die Vergrößerung, indem Sie den Vergrößerungseinstellring gegen den Uhrzeigersinn drehen.
Blicken Sie niemals mit Ihrem Viper® HD Spektiv direkt in die Sonne (oder in ein anderes intensives Licht). Dies kann Ihre Augen dauerhaft schädigen.

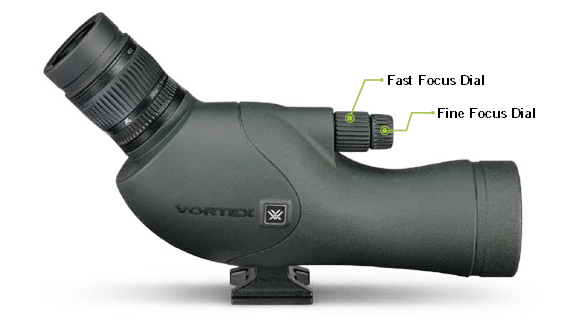

Den Fokus einstellen
Nachdem die Vergrößerung eingestellt wurde, ist normalerweise eine Neufokussierung erforderlich. Zum Einstellen des Fokus:
- Drehen Sie das schnelle Fokusrad langsam, bis das Motiv nahezu scharf ist.
- Drehen Sie das Fein-Fokusrad, um die feinsten Details herauszuarbeiten.
Dieses zweistufige Fokussieren ermöglicht es Ihnen nicht nur, kritische Details zu sehen, sondern sorgt auch für ermüdungsfreies Betrachten.

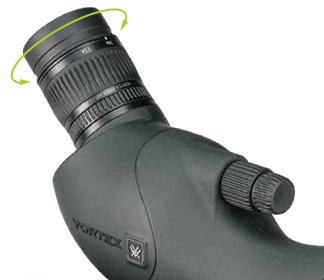

Die Augenmuschel einstellen
Die verstellbare Augenmuschel am Viper® HD Spektiv lässt sich hoch- und herunterdrehen, sodass Sie das gesamte Sehfeld überblicken können. Die verstellbare Augenmuschel hilft bei der komfortablen Betrachtung, unabhängig von Gesichtsform und ob mit oder ohne Brille. Um die Augenmuschel nach unten zu stellen, drehen Sie im Uhrzeigersinn. Um die Augenmuschel nach oben zu stellen, drehen Sie gegen den Uhrzeigersinn.
WARTUNG
Reinigung
Ihr Viper® HD Spektiv erfordert sehr wenig routinemäßige Wartung, außer der regelmäßigen Reinigung der äußeren Linsen. Das Äußere des Spektivs kann mit einem weichen Tuch abgewischt werden. Achten Sie bei der Reinigung der Linsen darauf, Produkte zu verwenden, die speziell für die Verwendung auf beschichteten optischen Linsen entwickelt wurden.
- Blasen Sie Staub oder groben Schmutz von den Linsen, bevor Sie die Oberflächen abwischen.
- Ein Hauch Ihres Atems oder eine sehr geringe Menge Wasser oder reiner Alkohol können helfen, hartnäckige getrocknete Wasserflecken zu entfernen.
Schmierung
Alle Spektivkomponenten sind dauerhaft geschmiert, daher sollte kein zusätzliches Schmiermittel aufgetragen werden.
Hinweis: Versuchen Sie nicht, andere Spektivkomponenten als das Okular zu zerlegen. Das Zerlegen des Spektivs kann zum Erlöschen der Garantie führen.
Lagerung
Vermeiden Sie es, Ihr Spektiv nach Möglichkeit über längere Zeiträume in direktem Sonnenlicht oder an sehr heißen Orten zu lagern.
HINWEIS
Virtueller Patenthinweis von Vortex Optics
Dieses Produkt kann durch Patente in den USA und anderswo für Vortex Optics geschützt sein. Die Website http://vtx.legal wird bereitgestellt, um die Bestimmungen zur virtuellen Patentkennzeichnung verschiedener Jurisdiktionen, einschließlich der Bestimmungen des America Invents Act zur virtuellen Patentkennzeichnung, zu erfüllen und einen Hinweis gemäß 35 U.S.C. §287(a) zu geben. Bitte besuchen Sie http://vtx.legal, um eine Liste der Produkte einzusehen, die durch ein oder mehrere US-/Auslands-Patente oder veröffentlichte Patentanmeldungen abgedeckt sein können.
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Vortex VIPER HD Handbuch herunterladen
