SISER Romeo Handbuch

ÜBERSICHT

1. Schneidstreifen
2. Maschinenkopf
3. Werkzeughalter
   Hält das Klingenhaltergehäuse oder den Markeradapter
4. Touchscreen
5. Markierungen für Andruckrollen
6. Verstellbare Andruckrollen
   Führen das Material in den und aus dem Schneideplotter
7. Ein-/Aus-Taste
8. Hebel für Andruckrollen
   Stellt die Spannung der Andruckrollen ein

9. DC-Stromanschluss
10. USB-B-Anschluss
    Wird zum Anschließen des Schneideplotters an einen Computer verwendet
11. USB-A-Anschluss
    Wird zum Anschließen von USB-Sticks an den Schneideplotter verwendet
12. Rollenhebel
    Klemmt das Material unter der Rollenstange fest oder löst es und ermöglicht die Einstellung der Andruckrollen
13. Erhöhte Füße

ROMEO ® EINRICHTUNG

Richten Sie Ihren Schneideplotter online ein unter setup.siser.com
Laden Sie Leonardo ® Design Studio beim Kauf Ihres Schneideplotters kostenlos herunter
ODER RICHTEN SIE ES MANUELL MIT DEN FOLGENDEN ANWEISUNGEN EIN

1. Entfernen Sie sämtliche Schutzverpackungen vom Schneideplotter und Zubehör, einschließlich der Kunststoffclips von den Andruckrollen.
2. Stecken Sie das runde Ende des Netzkabels in den DC-Stromanschluss an der Rückseite des Geräts und das gegenüberliegende Ende in eine Standardsteckdose. Drücken Sie die Ein-/Aus-Taste, um den Schneideplotter einzuschalten.
3. Entnehmen Sie die 45°-Klinge vorsichtig aus der Verpackung und stecken Sie sie mit der spitzen Seite nach außen in die Fassung des Klingenhalters ein.

4. Drehen Sie die obere Schraube des Klingenhalters im Uhrzeigersinn, um weniger Klinge freizulegen, oder gegen den Uhrzeigersinn, um mehr Klinge freizulegen. Die ideale Länge der freiliegenden Klinge entspricht etwa der Breite einer Kreditkarte. Sobald die Klinge richtig eingestellt ist, drehen Sie die innere Schraube, um die Klingenposition zu fixieren.

5. Stecken Sie den Klingenhalter mit der Klinge nach unten in den Werkzeughalter am Maschinenkopf. Drehen Sie den Knopf am Werkzeughalter im Uhrzeigersinn, um ihn festzuziehen.
6. Senken Sie den Rollenhebel, um die Andruckrollen einzustellen und wie gewünscht zu positionieren. Legen Sie Material oder Schneidematte unter die Rollen und richten Sie es aus. Heben Sie den Rollenhebel an, um das Material oder die Matte zu fixieren.

   Andruckrollen
   Die Hebel der Andruckrollen können 'up' (nach oben) geklappt werden, um die Spannung der Rolle zu erhöhen, oder 'down' (nach unten), um die Spannung zu verringern.

   Positionieren Sie die Andruckrollen über den Markierungen für optimale Traktion.

7. Tippen Sie auf 'Cut Settings' (Schneideeinstellungen) auf dem Touchscreen und tippen Sie dann auf die aktuelle Voreinstellung, um das gesamte Menü anzuzeigen. Wählen Sie die Voreinstellung, die zu Ihrem Material passt, um die Schnittkraft und -geschwindigkeit automatisch anzupassen.

8. Tippen Sie auf 'Test Cut' (Testschnitt), um eine kleine Form aus Ihrem Material zu schneiden und sicherzustellen, dass die Schneideeinstellungen korrekt sind. Wählen Sie nach dem Test das 'Home' (Startseite) Symbol, um zum Startbildschirm zurückzukehren.

   Einen guten Testschnitt erkennen
   Schnitt nicht tief genug und kann nicht entgittert werden

   Material und Trägerfolie durchgeschnitten

   Material geschnitten und Trägerfolie nicht durchgeschnitten

9. Sobald Sie zum Schneiden bereit sind, stecken Sie den USB-Stick über den USB-A-Anschluss an der Rückseite des Schneideplotters ein. Tippen Sie auf die Schaltfläche 'Settings' (Einstellungen) und dann auf 'USB' (USB). Wählen Sie Ihre Schnittdatei* aus der Dropdown-Liste.
   *Besuchen Sie siserna.com für Informationen zu akzeptierten Dateitypen
10. Bewegen Sie die Klingenposition mit den Pfeiltasten auf dem Bildschirm. Sobald die Klinge positioniert ist, tippen Sie auf die Play (Wiedergabe) Taste, um mit dem Schneiden zu beginnen.


Herzlichen Glückwunsch — Sie haben Ihr erstes Design geschnitten! Um zu erfahren, wie Sie Ihr Design anwenden, besuchen Sie www.siserna.com.
Bereit, Ihren Schneideplotter optimal zu nutzen?
Greifen Sie auf erweiterte Designer-Tools, inspirierende Projekte, Tutorials und mehr zu, indem Sie Leonardo^® Design Studio herunterladen.

TOUCHSCREEN

Navigieren Sie, indem Sie auf den Touchscreen tippen, um eine Option auszuwählen, oder schieben Sie entlang einer Leiste, um Werte anzupassen.

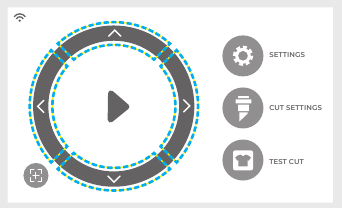

STARTBILDSCHIRM

1. WiFi-Anzeige — Zeigt den WiFi-Verbindungsstatus an
2. Richtungspfeile — Bewegen Material und Maschinenkopf
3. Play (Wiedergabe) Taste — Setzt den Schnitt fort oder schneidet das zuletzt bekannte Design erneut
4. Werkzeug-Neuausrichtung — Bewegt den Werkzeughalter zurück in die Startposition
5. Settings (Einstellungen) — Öffnet das Menü der Schneideplotter-Einstellungen
6. Cut Settings (Schneideeinstellungen) — Öffnet das Voreinstellungsmenü mit anpassbaren Schneideeinstellungen
7. Test Cut (Testschnitt) — Führt einen Testschnitt an der aktuellen Position des Werkzeughalters durch

STARTBILDSCHIRM - AUFTRAG LÄUFT

1. Pause (Pause) Taste — Pausiert den Auftrag an der aktuellen Position
2. Auftragsfortschrittsbalken — Zeigt den Fortschritt des aktuellen Auftrags basierend auf dem Füllstand des Kreises an
3. Cancel (Abbrechen) Taste — Bricht den aktuellen Auftrag ab

SCHNEIDEEINSTELLUNGEN

Passen Sie die Schneideeinstellungen des Schneideplotters an

1. Back (Zurück) Taste — Kehrt zum vorherigen Bildschirm zurück
2. Home (Startseite) Taste — Kehrt zum Startbildschirm zurück
3. Schneidevoreinstellungen — Öffnet das Menü für voreingestellte Schnitte
4. Schnittgeschwindigkeit — Passt an, wie schnell sich der Maschinenkopf bewegt
5. Kraft — Passt an, wie viel Druck der Maschinenkopf ausübt
6. Voreinstellung aktualisieren — Überschreibt die Voreinstellung mit den aktuellen Einstellungen

EINSTELLUNGEN

Greifen Sie auf die verschiedenen Einstellungen und Funktionen des Schneideplotters zu

1. General Settings (Allgemeine Einstellungen) — Öffnet das Menü für allgemeine Schneideplotter-Einstellungen
2. WiFi — Öffnet das WiFi-Einstellungsmenü
3. Kamera — Öffnet das Kamera-Einstellungsmenü
4. USB (USB) — Öffnet das USB-Menü zum Öffnen von Dateien von einem USB-Stick
5. System Info (Systeminformationen) — Zeigt Systeminformationen an

ALLGEMEINE EINSTELLUNGEN

Nehmen Sie allgemeine Anpassungen an Ihrem Schneideplotter vor

1. LED — Schaltet die LED ON/OFF (EIN/AUS) und passt die Helligkeit an
2. Alarm — Schaltet das Signal und/oder die LED ON/OFF (EIN/AUS), die einen abgeschlossenen Auftrag anzeigt
3. Ruhezustand — Legt fest, wie viel Zeit der Inaktivität den Schneideplotter in den Ruhezustand versetzt
4. Einheit — Wählen Sie zwischen metrischen und imperialen Maßen
5. Sprache — Wählen Sie die gewünschte Sprache aus

WIFI

Richten Sie die drahtlose Verbindung des Schneideplotters ein

1. Scan (Scannen) — Sucht nach verfügbaren WiFi-Netzwerken, mit denen sich der Schneideplotter verbinden kann
2. Eye Button (Augen-Symbol) — Zeigt oder verbirgt das eingegebene Passwort
3. IP-Adresse — Geben Sie manuell eine IP-Adresse ein
4. Apply (Anwenden) — Verwendet die manuell eingegebene IP-Adresse zur Verbindung
5. Default (Standard) — Schaltet WiFi in den Hotspot-Modus

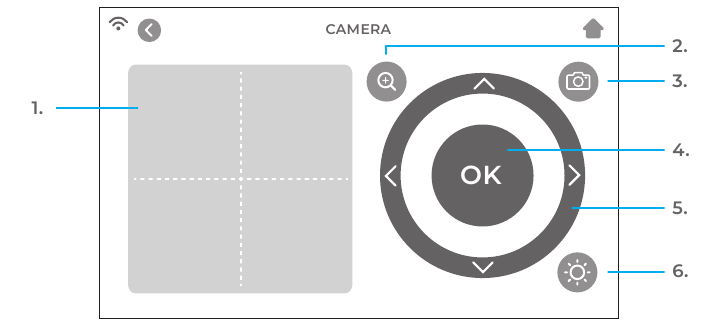

KAMERA

Verwenden Sie die Kamera für eine genaue Werkzeugregistrierung

1. Registrierungs-Schnappschuss — Fadenkreuz-Overlay bietet eine visuelle Vorschau der Werkzeugausrichtung
2. Zoom — Zoomt in den aktuellen Schnappschuss hinein oder heraus
3. Kamera-Schnappschuss — Macht einen Schnappschuss an der aktuellen Position des Werkzeugs
4. OK (OK) — Stellt die Werkzeugposition ein
5. Richtungspfeile — Bewegen den Maschinenkopf und das Material für eine andere Kameraansicht
6. Kamera-Licht — Ändert die Helligkeit des Kamera-Lichts

USB-LAUFWERK

Greifen Sie auf Schnittdateien von einem angeschlossenen USB-Laufwerk zu

1. Dateiauswahl — Zeigt Ordner und Dateien auf dem angeschlossenen USB-Stick an, sodass die gewünschte Schnittdatei geöffnet werden kann
2. Start cut (Schnitt starten) — Startet den Auftrag mit den aktuellen Einstellungen

SYSTEMINFORMATIONEN

Zeigt Systeminformationen des Schneideplotters an

1. Default All Settings (Alle Einstellungen zurücksetzen) — Setzt alle Schneideplotter-Einstellungen auf die Werkseinstellungen zurück, einschließlich der Schneidevoreinstellungen

*Der Touchscreen im tatsächlichen Produkt kann von den gezeigten Bildern abweichen

EINRICHTUNG DES MATERIALROLLENHALTERS

Positionieren Sie den Materialrollenhalter hinter dem Romeo ®. Legen Sie eine Materialrolle auf die Rollen.

Führen Sie das Material von hinten durch den Schneideplotter, lassen Sie dabei etwas Spielraum.

Richten Sie das Material am Führungsstreifen aus und legen Sie es gleichmäßig unter die Andruckrollen, um eine optimale Führung zu gewährleisten.

SICHERHEITSINFORMATIONEN

Bitte lesen Sie alle Sicherheitsinformationen vor der Produktverwendung.

Verletzungs-, Brand- und Stromschlaggefahr
Die Verwendung des Produkts in einer Weise, die nicht in diesem Dokument oder anderen offiziellen Materialien von Siser^® beschrieben ist, kann zu Schäden am Produkt, Sachschäden, Verletzungen oder tödlichen Verletzungen führen.
Nur zur Verwendung in Innenräumen
Das Produkt ist nur in trockenen Innenräumen zu verwenden und zu lagern, die zwischen 95°F und 40°F gehalten werden. Betreiben Sie das Produkt nicht in oder in der Nähe von Flüssigkeiten.

Dieses Produkt ist kein Spielzeug und ist für den Betrieb durch einen Erwachsenen bestimmt. Nicht für Kinder unter 12 Jahren geeignet. Kinder müssen in der Nähe des Produkts beaufsichtigt werden.
Betreiben Sie das Produkt nicht, wenn es beschädigt ist oder eine Fehlfunktion aufweist.
Verwenden Sie dieses Produkt auf einer ebenen und stabilen Oberfläche und lassen Sie ausreichend Platz vor und hinter dem Produkt für einen ordnungsgemäßen Betrieb.
Verwenden Sie nur das mit diesem Produkt gelieferte Netzkabel und Netzteil oder ein anderes von Siser® speziell zum Ersatz des mitgelieferten Netzkabels und Netzteils bereitgestelltes. Verwenden Sie das Netzkabel oder Netzteil nicht, wenn es beschädigt ist.
Das Netzkabel und das Netzteil müssen vollständig in die Steckdose und den Schneideplotter eingesteckt sein. Das Produkt sollte nicht auf dem Netzkabel platziert werden, und das Netzkabel und das Netzteil sollten so positioniert werden, dass Stolpergefahren vermieden oder der Schneidevorgang nicht behindert werden.
Trennen Sie das Produkt von der Stromversorgung, indem Sie das Netzkabel aus der Steckdose ziehen; fassen Sie immer den Stecker und niemals das Kabel an.
Schalten Sie das Produkt immer aus, bevor Sie es aus der Steckdose ziehen.
Es wird empfohlen, das Produkt an einen Überspannungsschutz anzuschließen, um potenzielle Schäden durch elektrische Störungen zu vermeiden.
Trennen Sie das Produkt von der Stromversorgung, wenn es nicht verwendet wird, bevor Sie es reinigen oder warten und wenn Sie die Schneideklinge wechseln.
Um Verletzungen zu vermeiden, seien Sie beim Umgang mit den Schneideklingen vorsichtig und berühren Sie nicht die scharfe Kante. Schneideklingen sollten außerhalb der Reichweite von Kindern aufbewahrt werden.
Verwenden Sie keine gebrochene Klinge. Entfernen Sie die gebrochene Klinge mit einer Pinzette aus dem Klingenhalter.
Laden Sie keine ungeeigneten Materialien auf die Schneidematte oder in den Schneideplotter.
Halten Sie Gegenstände, Haare, losen Schmuck, Kleidung und Finger vom Produkt fern, während es in Betrieb ist, da schnelle Bewegungen zu Verletzungen führen können.
Berühren Sie die Schneidematte oder Materialien nicht, während das Produkt in Betrieb ist, bevor die Schneidematte oder Materialien aus dem Produkt entladen wurden.
Führen Sie keine Finger oder andere Gegenstände in das Produkt oder in die Nähe beweglicher Teile, während es eingeschaltet, an die Stromversorgung angeschlossen oder in Betrieb ist.
Verwenden Sie keine Lösungsmittel wie Verdünner, Alkohol oder Nagellackentferner zur Reinigung des Produkts, da dies die Oberfläche oder den Touchscreen des Produkts beschädigen kann. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.
Alle bei der Verpackung dieses Produkts verwendeten Plastiktüten sollten außerhalb der Reichweite von Kindern aufbewahrt oder ordnungsgemäß entsorgt werden.
Bauen Sie das Produkt nicht auseinander, modifizieren oder verändern Sie es nicht.
Wenn das Produkt eine Fehlfunktion aufweist oder beschädigt wird, versuchen Sie nicht, es zu reparieren. Bitte kontaktieren Sie Siser® North America unter 1-866-301-9409 oder besuchen Sie siserna.com für weitere Informationen.
