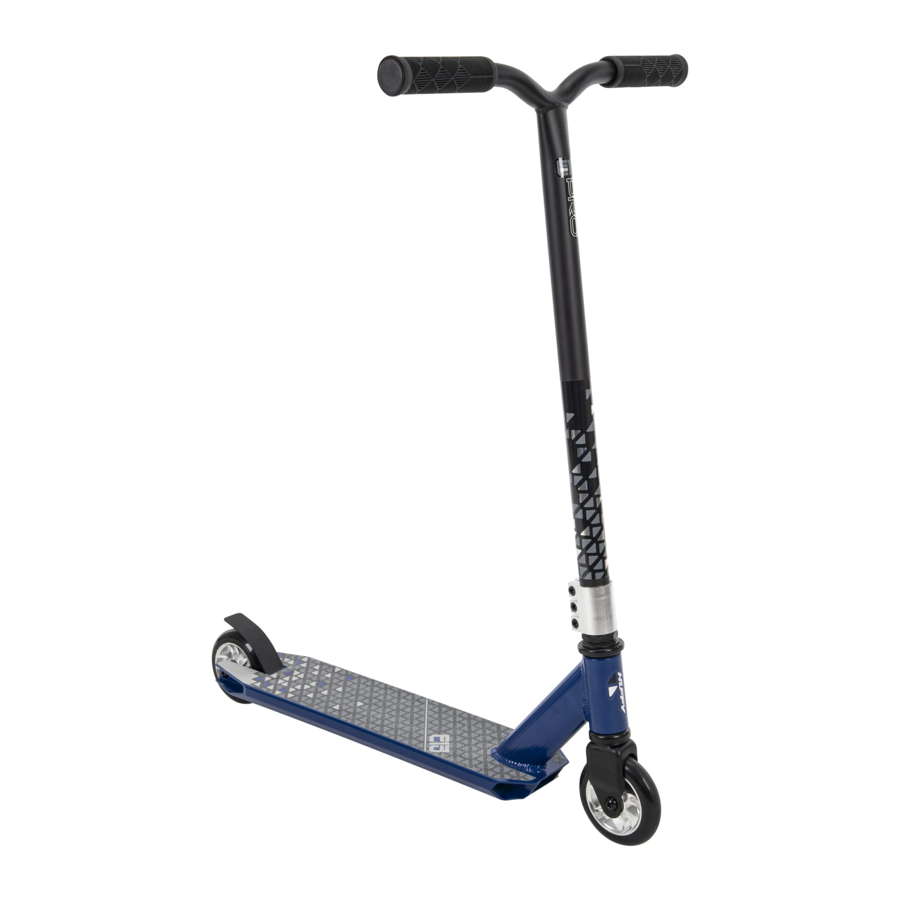

Huffy Pro Handbuch

Teilemontage

Wartung

Der Scooter sollte regelmäßig auf lose, gebrochene oder verschlissene Teile überprüft werden. Ziehen Sie alle losen Teile fest und ersetzen Sie verschlissene oder gebrochene Teile sofort. Eine regelmäßige Reinigung verlängert die Nutzungsdauer dieses Scooters.

SELBSTSPERRENDE BEFESTIGUNGSELEMENTE:
Bei wiederholtem Gebrauch können selbstsperrende Befestigungselemente ihre Fähigkeit verlieren, sich an den Gewinden zu sichern, und sich lösen. Überprüfen Sie selbstsperrende Befestigungselemente regelmäßig und ersetzen Sie diese bei Verschleiß.

PRÜFUNG DER LAGER:
Überprüfen Sie häufig die Radlager des Produkts. Ersetzen Sie die Räder, wenn die Lager die folgenden Tests nicht bestehen:
Heben Sie jedes Ende des Produkts vom Boden ab und drehen Sie das angehobene Rad von Hand:

• Das Rad sollte sich frei und leicht drehen.
• Es sollte kein seitliches Spiel am Radrand vorhanden sein, wenn es mit leichter Kraft zur Seite gedrückt wird.

WÖCHENTLICHE WARTUNG:
Geben Sie ein paar Tropfen Mehrzwecköl auf die Seiten jeder Radachse. Überprüfen Sie, ob die Achsbefestigungen fest angezogen sind.

Montage

HINWEISE:

• Empfohlene Werkzeuge: Metrischer Inbusschlüsselsatz und Drehmomentschlüssel.
• Die Klemme kann ein 2- oder 3-Schrauben-Design haben.
• Klemme kann vom Werk aus am Lenkerpfosten vorinstalliert sein und muss möglicherweise vor der Montage gelockert werden.

1. Stellen Sie sicher, dass das Vorderrad/die Gabel wie abgebildet nach vorne zeigt.
2. Platzieren Sie die Klemme auf dem Lenkerpfosten , sodass die Klemme bündig mit der Unterseite des Lenkerpfostens ist (Ansicht ) und der SchlitzD nach HINTEN zeigt.
3. Schieben Sie Lenker und Klemme auf das Gewindelenkrohr, bis sie an der Steuersatzmutter anliegen (Ansicht ).
4. Ziehen Sie die Klemmschrauben gleichmäßig und fest an, sodass sich der Lenker nicht bewegt – siehe Drehmomenttabelle für das empfohlene Drehmoment.

Drehmomenttabelle - Empfohlenes Drehmoment

Die Verwendung eines Drehmomentschlüssels wird empfohlen. Das empfohlene Drehmoment für jedes Befestigungselement ist unten aufgeführt. Stellen Sie zusätzlich zum Anziehen mit dem empfohlenen Drehmoment sicher, dass die Teile des Produkts ausreichend festgezogen sind, indem Sie die Funktionstests (in den Abschnitten zur Komponentenmontage des Benutzerhandbuchs) an jeder Komponente durchführen, während diese angezogen wird.
HINWEIS: Bitte überprüfen Sie, ob alle Befestigungselemente am Produkt gemäß der folgenden Tabelle angezogen sind:

Empfohlenes Drehmoment für saubere, trockene Gewinde:		Messen:
Größe des Befestigungselements	Drehmoment (N•m / ft-lb)	Die Schraubengröße wird durch die Breite am GEWINDE bestimmt, wie abgebildet.
4 mm (0,157 Zoll)	4.2 N•m (3.1 ft-lbs)
5 mm (0,196 Zoll)	6.8 N•m (5 ft-lbs)
6 mm (0,236 Zoll)	9.5 N•m (7 ft-lb)
7 mm (0,275 Zoll)	16.3 N•m (12 ft-lbs)
8 mm (0,314 Zoll)	23 N•m (17 ft-lbs)
10 mm (0,393 Zoll)	44.7 N•m (33 ft-lbs)

HINWEIS: Der Vorgang ist für vordere und hintere Achsstifte derselbe.

1. Entfernen Sie die vorhandenen Bundschrauben auf der gleichen Seite wie die Installation des Achsstifts .
   • Wenn die lange Bundschraube nicht auf der Seite installiert wird, auf der der Achsstift montiert wird, wechseln Sie die Hardware so, dass die lange Bundschraube auf der gleichen Seite wie der Achsstift installiert wird.
2. Halten Sie das Rad fest, damit Lager/Abstandshalter nicht herausfallen.
3. Installieren Sie den Achsstift mit der mitgelieferten längeren Bundschraube wie abgebildet.
4. Ziehen Sie die Bundschrauben vollständig und sicher an – siehe Drehmomenttabelle für das empfohlene Drehmoment.
5. Stellen Sie sicher, dass sich das Rad gleichmäßig und frei dreht.

Bedienung und Bremsen

FAHREN: Der Scooter wird bedient, indem ein Fuß auf das Deck gestellt und mit dem anderen Fuß geschoben wird.
BREMSEN: Bei einigen Modellen ist das hintere Schutzblech als Bremse scharniert. Drücken Sie mit der Ferse auf das hintere Schutzblech, um den Scooter zu verlangsamen und anzuhalten. Planen Sie bei nassem Wetter zusätzlichen Bremsweg ein. Das Schutzblech wird nach dem Bremsen heiß sein.
LENKEN: Während der Fahrt drehen Sie den Lenker sanft und lehnen sich leicht in die Kurve.

• Scooter mit breiten Decks können auf dem Boden aufsetzen und die Scooter-Räder vom Boden heben, was zu einem Unfall führen kann. Seien Sie beim Fahren vorsichtig mit der Umgebung.
• Tragen Sie beim Fahren des Scooters immer Schuhe.

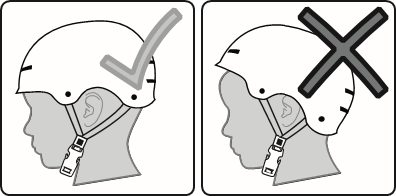

TRAGEN SIE BEI DER FAHRT MIT DIESEM PRODUKT IMMER IHREN HELM!
Lesen Sie immer die Bedienungsanleitung Ihres Helms, um sicherzustellen, dass er richtig angepasst und am Kopf des Trägers befestigt ist, gemäß den in der Bedienungsanleitung beschriebenen Anweisungen zur Anpassung.

Sicherheits- und Warnhinweise

• Der Benutzer muss 8+ Jahre alt sein und nicht mehr als 220 lbs (100 kg) wiegen.
• Vermeiden Sie scharfe Unebenheiten, Gullyroste und plötzliche Oberflächenwechsel. Der Scooter kann plötzlich anhalten. Achten Sie auf Fußgänger.
• Überprüfen und sichern Sie alle Befestigungselemente vor jeder Fahrt.
• Vermeiden Sie übermäßige Geschwindigkeit bei Abfahrten.

ZUSÄTZLICHE SICHERHEITSHINWEISE:

• Es liegt in der Verantwortung des Erwachsenen, das Kind zu unterrichten und festzustellen, ob es in der Lage ist, das Fahrzeug sicher zu bedienen.
• Vor der Benutzung des Fahrzeugs muss das Kind die Bedienelemente und Sicherheitsfragen verstehen. Es muss auch die Fähigkeit und Fertigkeit demonstrieren, das Fahrzeug zu handhaben und seine Bedienelemente zu bedienen, um Stürze oder Kollisionen zu vermeiden.
• Entfernen und entsorgen Sie nach der vollständigen Montage sämtliches Schutzmaterial und alle Plastiktüten. Halten Sie Plastiktüten von Kindern fern. Stellen Sie sicher, dass alle Verpackungsmaterialien und Teile unter dem Fahrzeugkörper entfernt werden.
• Stellen Sie sicher, dass das Kind bei der Benutzung des Fahrzeugs gesunden Menschenverstand und sichere Praktiken anwendet.
• Ein Erwachsener muss dieses Produkt (falls ausgestattet) auf- und zuklappen.
• Entsorgen Sie das Produkt am Ende seiner Nutzungsdauer gemäß den örtlichen Gepflogenheiten und Anforderungen.

Dieses Produkt bietet, wie alle Fahrzeuge mit Rädern, eine sichere und angenehme Transport- und Freizeitmöglichkeit, wenn es richtig verwendet und gewartet wird. Wie Radfahren, Skateboarden und Inlineskaten kann das Fahren dieses Produkts selbst unter den besten Umständen gefährlich sein. Wir möchten nicht, dass Sie sich verletzen. Bitte befolgen Sie diese Sicherheitsregeln. Halten Sie Kinder während der Montage fern.
Dieses Symbol ist wichtig. Es ist das WARN-Symbol. Das Warnsymbol steht vor den Sicherheitshinweisen. Stellen Sie sicher, dass das Kind diese Anweisungen versteht. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen des Fahrers oder anderer Personen oder zu Schäden am Produkt.

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

• Montage durch Erwachsene erforderlich. Ein Erwachsener muss dieses Produkt (falls ausgestattet) auf- und zuklappen. Ständige Aufsicht durch Erwachsene erforderlich. Modifizieren Sie das Produkt nicht.
• ERSTICKUNGSGEFAHR: Nicht geeignet für Kinder unter 3 Jahren. Enthält Kleinteile.
• Halten Sie kleine lose Teile und Plastiktüten außerhalb der Reichweite von Kindern.
• Nicht geeignet für Kinder unter 3 Jahren, da Schaumstoffteile abbrechen und eine Erstickungsgefahr darstellen können. Halten Sie kleine Kinder während der Montage fern.
• Niemals in der Nähe von Kraftfahrzeugen verwenden.
• Niemals mit mehr als einer Person fahren. Übermäßiges Gewicht kann einen gefährlichen oder instabilen Zustand verursachen.
• Schutzausrüstung muss getragen werden: Tragen Sie immer Sicherheitsausrüstung wie einen Helm, der CPSC (oder einen gleichwertigen Standard für Ihr Land) erfüllt und mit einem sicher befestigten Kinnriemen versehen ist, Knieschützer, Ellbogenschützer, Handgelenkschützer, Handschuhe und Schuhe.
• Nicht im Straßenverkehr verwenden.
• Erlauben Sie einem Kind nicht, das Produkt in der Dämmerung, nachts oder bei eingeschränkter Sicht zu fahren.
• Erlauben Sie einem Kind nicht, auf Fahrbahnen oder Gassen zu fahren.
• Erlauben Sie einem Kind nicht, abseits der Straße, auf Gras oder nassen Oberflächen zu fahren.
• Niemals in der Nähe von Straßen, Schwimmbädern (oder anderen Gewässern), Hügeln, Stufen oder abschüssigen Einfahrten verwenden.
• Nur auf glatten, gepflasterten Oberflächen verwenden.
• Verstehen Sie alle Bedienungsabläufe vor der Verwendung.
• Ziehen oder schleppen Sie keine Gegenstände mit dem Produkt.
• Schieben oder ziehen Sie kein Kind, das auf dem Produkt fährt.
• Mit Vorsicht verwenden, da Geschick erforderlich ist, um Stürze oder Kollisionen zu vermeiden, die Verletzungen des Benutzers oder Dritter verursachen könnten.
• Beachten Sie immer die örtlichen Gesetze und Vorschriften.
• Wenn etwas nicht richtig funktioniert, stellen Sie die Verwendung ein.
• Ersetzen Sie verschlissene oder gebrochene Teile sofort durch Original-Ersatzteile.
• Lenkergriffe oder Rohrendstopfen sollten bei Beschädigung ersetzt werden, da blanke Rohre bekanntermaßen Verletzungen verursachen können. Alle Produkte mit verschlossenen Lenkerenden sollten regelmäßig überprüft werden, um sicherzustellen, dass ein ausreichender Schutz für die Enden der Lenker vorhanden ist.
• Selbstsichernde Muttern und andere selbstsichernde Befestigungen können bei Wiederverwendung ihre Wirksamkeit verlieren.
• Das Spielzeug ist mit Vorsicht zu verwenden, da es großes Geschick erfordert, um Stürze oder Kollisionen zu vermeiden, die Verletzungen des Benutzers und Dritter verursachen könnten.
• Stellen Sie sicher, dass alle Verriegelungsvorrichtungen vor jeder Fahrt eingerastet sind.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Huffy Pro Handbuch herunterladen
