Hollyland MARS 300 PRO Handbuch

TYPISCHER AUFBAU

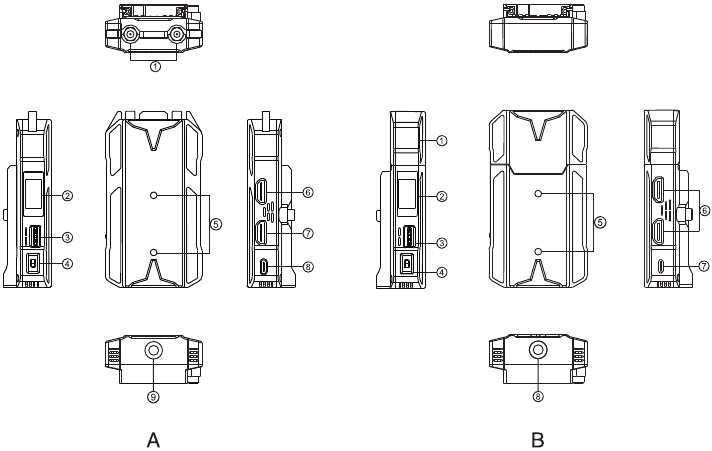

PRODUKTSCHNITTSTELLEN

1. SENDER
   1. Antennenschnittstelle
   2. OLED-Bildschirm
   3. Drehrad-Taste
   4. Netzschalter
   5. Montageloch für das Erweiterungszubehör
   6. HDMI-Durchschleifausgang
   7. HDMI-Eingang
   8. USB Typ-C Schnittstelle
   9. 1/4-Zoll-Schraubloch
2. EMPFÄNGER
   1. Integrierte Antenne
   2. OLED-Bildschirm
   3. Drehrad-Taste
   4. Netzschalter
   5. Montageloch für das Erweiterungszubehör
   6. HDMI-Ausgang
   7. USB Typ-C Schnittstelle
   8. 1/4-Zoll-Schraubloch

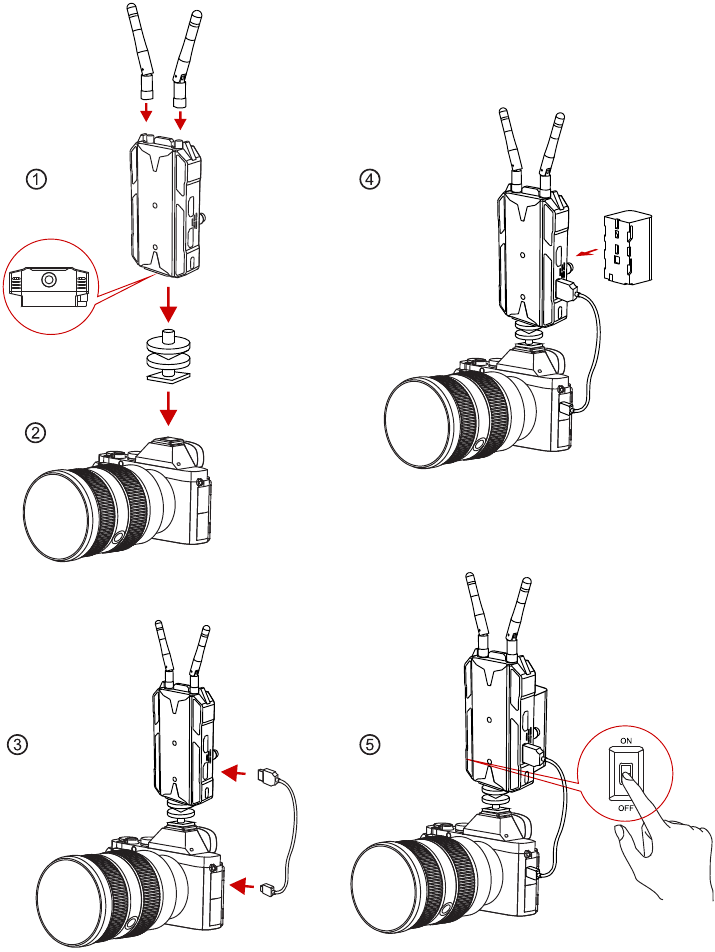

INSTALLATION

1. Installieren Sie die Antennen wie abgebildet.
2. Vertikale Installation:
   Befestigen Sie den Blitzschuh mit dem 1/4-Zoll-Schraubloch an der Unterseite des Senders und montieren Sie ihn an der Kamera.
   Horizontale Installation:
   Verbinden Sie das Erweiterungszubehör mit dem Montageloch des Senders und befestigen Sie den Blitzschuh mit dem Loch am Erweiterungszubehör. Montieren Sie diese dann an der Kamera.
3. Verbinden Sie den HDMI-Eingang des Senders mit dem der Kamera mittels HDMI-Kabel.
4. Schließen Sie das Gerät an eine Stromversorgung an (kompatibel mit NP-F970 oder Batterien der gleichen Serie).
5. Schalten Sie die Geräte ein.

SCHNELLANLEITUNG

• MENÜ AUFRUFEN
  Halten Sie die Drehrad-Taste etwa 3 Sekunden lang gedrückt, um die Root-Menüoberfläche aufzurufen.
  Drücken Sie die Drehrad-Taste nach oben oder unten, um die Menüseite zu wechseln, drücken Sie die Drehrad-Taste nach unten, um zu bestätigen.
• KANALWECHSEL
  Drücken Sie die Drehrad-Taste nach oben oder unten, um den Kanal am Empfänger oder Sender zu ändern. Drücken Sie die Drehrad-Taste nach unten, um den Kanal zu bestätigen, der Kanal von Sender und Empfänger wird automatisch und synchron geändert.
• Installation und Verbindung mit iOS- und Android-Systemen
  1. "HollyView" APP-Download

2. Rufen Sie die WLAN-Verbindungsoberfläche des Telefons auf. Suchen Sie das WLAN des Geräts (WLAN-Name: "HLD+Device ID"). Geben Sie das WLAN-Passwort ein, um eine Verbindung herzustellen (Werkseinstellungen des Passworts: 12345678). Nach erfolgreicher WLAN-Verbindung rufen Sie die APP auf, um den Bildschirm zu überwachen.

SUPPORT

Wenn Sie Probleme bei der Verwendung des Produkts haben oder Hilfe benötigen, nutzen Sie bitte die folgenden Möglichkeiten, um technischen Support zu erhalten:
Hollyland Produkte Benutzergruppe
HollylandTech
support@hollyland-tech.com
www.hollyland-tech.com

Referenzen

• Google Play
• ‎HollyView im App Store
• lark - Hollyland

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Hollyland MARS 300 PRO Handbuch herunterladen
