OnePlus 12 Handbuch

Inhalt

Richtlinie

Der Zweck dieses Dokuments ist es lediglich, OnePlus-Techniker bei der Durchführung von Wartungsarbeiten an OnePlus-Produkten zu leiten. Der Inhalt ist vertraulich zu behandeln, steht nur autorisierten OnePlus-Servicezentren zur Verfügung und darf ohne Genehmigung nicht an Dritte weitergegeben werden. Bitte befolgen Sie die Vorschriften und Anweisungen für den Wartungsdienst.

  1. Das Servicezentrum kann bei Bedarf verpflichtet sein, das mobile Telefon-In-Vehicle-System im Auto zu installieren. Bei einigen Ausfällen kann das Hochfrequenzsignal des Mobiltelefons das Energiemanagementsystem des Autos und das ABS (ANTI-SKID BRAKING SYSTEM) Antiblockiersystem beeinträchtigen. Wenden Sie sich bei Bedarf an den Autohändler oder Hersteller, um die Störfestigkeit des elektronischen Systems des Autos gegenüber Hochfrequenzenergie zu ermitteln.
  2. Mobiltelefone dürfen an folgenden Orten nicht betrieben werden: Orte mit potenziellen Explosionen, wie z.B.: Tankstellen, Tankstellen, Sprengarbeitsbereiche usw.
  3. Jedes drahtlose Sende-Empfangs-Gerät, einschließlich Mobiltelefonen, kann medizinische Geräte stören, die durch industrielle Einrichtungen geschützt sind. Wenden Sie sich bei Bedarf an den Hersteller der medizinischen Geräte; andere elektronische Geräte können ebenfalls gestört werden.

  1. Reparaturdienste und Kalibrierungen dürfen nur von qualifiziertem Personal durchgeführt werden.
  2. Stellen Sie sicher, dass alle Komponenten, Modulschrauben und Isolatoren nach Wartung und Ausrichtung korrekt wieder angebracht werden.
  3. Elektrostatische Entladung ist die Hauptursache für Schäden an empfindlichen Komponenten elektronischer Produkte. Servicezentren müssen gemäß den Anforderungen von OnePlus zum ESD-Schutz arbeiten. Stellen Sie sicher, dass alle Arbeiten an einem ESD-Arbeitsplatz durchgeführt und ein ESD-Armband getragen werden.

Allgemeine Reparaturinformationen

  1. Stellen Sie sicher, dass alle Arbeiten an einem ESD-Arbeitsplatz durchgeführt und vor Beginn der Wartung ein ESD-Armband getragen wird. Tragen Sie ESD-Handschuhe, um Ölflecken und Fingerabdrücke zu vermeiden.
  2. Verwenden Sie Schutzfolien, um Display, Kamera und Kameralinse vor Staub und Kratzern zu schützen.
  3. Verwenden Sie ein sauberes Tuch, eine ESD-Bürste und Alkohol (Konzentration über 95%) für die äußere Reinigung. Verwenden Sie keine anderen Gegenstände (wie z. B. einen Radiergummi) zur Reinigung, um Kratzer an der Schutzschicht zu vermeiden, die zu Oxidation und Korrosion führen können.
  4. Fehlerhaft geschweißte mechanische Teile (außer Abschirmungsabdeckung und Abschirmungsrahmen-Teile) können nur ersetzt und nicht repariert werden.
  5. Verwenden Sie Zubehör, das von OnePlus bereitgestellt wird.
  6. Überprüfen Sie die Kontakte oder Lötstellen von Geräten, die einfache Fehler verursachen können (z. B. gelötete Schnittstellen oder Schalter). Bei Bedarf neu verlöten (nur für Servicezentren, in denen bleifreies Löten verfügbar ist) und den nach dem Löten verbleibenden Flussmittel reinigen.
  7. Verwenden Sie die von OnePlus bereitgestellte Ausrüstung, um das Telefon zu testen (z. B. wenn die Ladefunktion des Geräts abnormal ist, verwenden Sie den originalen OnePlus-Adapter zum Testen, um die Genauigkeit der Testergebnisse zu gewährleisten).
  8. Füllen Sie den Fehlerphänomen-Code und den Fehlerursachen-Code entsprechend der tatsächlichen Situation aus und geben Sie den Ersatzmaterial-Code genau in das CRM-System ein.
  9. Weitere Informationen finden Sie im GKM-System.

Diagramm der Telefonstruktur

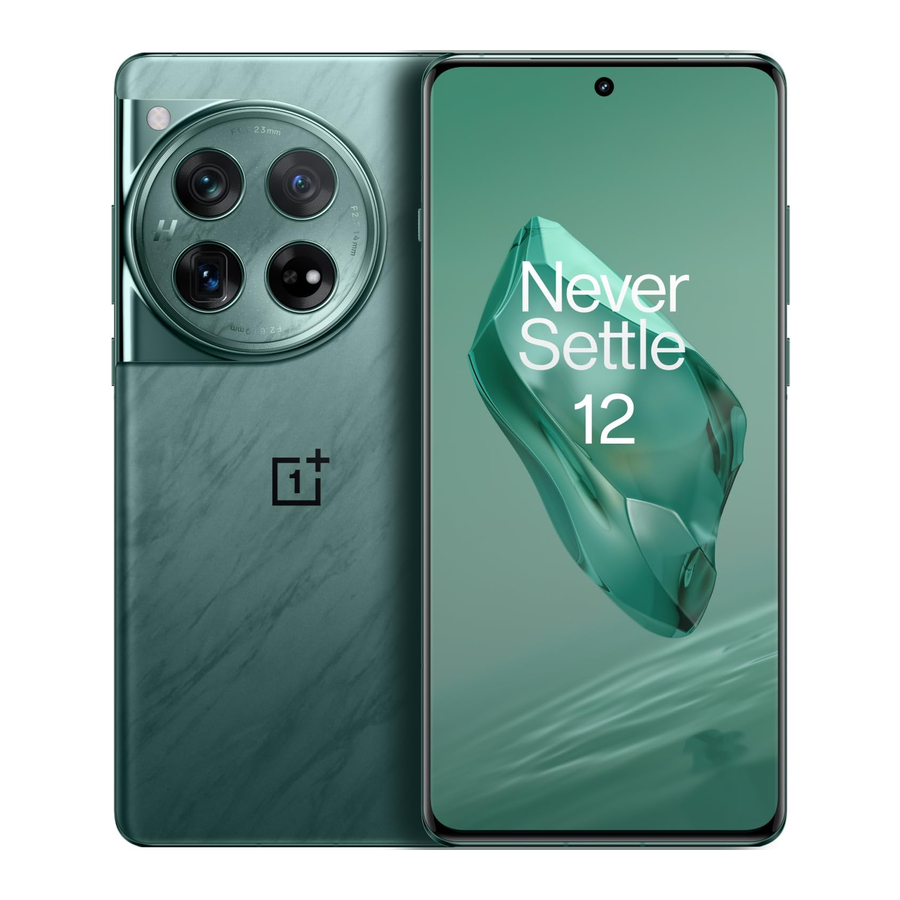

Produktansicht

Wie in Abbildung 3-1-1 gezeigt
Produktansicht

  1. Empfänger
  2. Lautsprecher
  3. Frontkamera
  4. Fingerabdrucksensor im Display
  5. SIM
  6. Umgebungslicht-/Näherungssensor
  7. Lautstärketaste
  8. Ein-/Aus-Taste
  9. Lautsprecher
  10. Sekundäres Mikrofon
  1. Blitzlicht
  2. Rückkamera (Oben links: Hauptkamera, Oben rechts: Weitwinkelkamera, Unten links: Teleobjektivkamera)
  1. Farbtemperatursensor
  2. USB Typ-C
  3. Infrarot-Fernbedienung
  4. NFC
  5. Stumm-/Vibrations-/Klingeltaste
  6. Kabelloser Ladebereich
  1. Hauptmikrofon

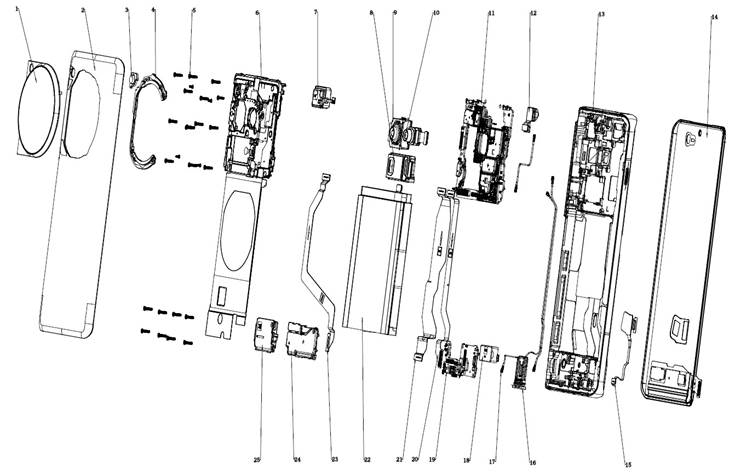

Explosionszeichnung der Telefonstruktur

Wie in Abbildung 3-2-1 gezeigt
Explosionszeichnung der Telefonstruktur

Explosionszeichnung Stückliste

Nr. Materialname Komponenten Bild Menge Einheit
1 Rückkamera-Dekoration 1 PCS
2 Akkudeckel 1 PCS
3 Blitzabdeckung 1 PCS
4 Schraube
3 PCS
20 PCS
3 PCS

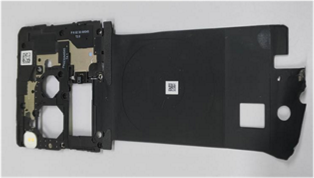

5 Hauptplatinenhalterung 1 PCS
6 Lautsprecher 1 PCS
7 Teleobjektivkamera 1 PCS
8 Hauptkamera 1 PCS
9 Weitwinkelkamera 1 PCS
10 Hauptplatine 1 PCS
11 Frontkamera 1 PCS
12 Hauptplatinenabdeckung 1 PCS
13 Displayabdeckung Baugruppe 1 PCS
14 Fingerabdruckmodul 1 PCS
15 SIM 1 PCS
16 HF-Kabel 1 PCS
1 PCS
17 Motor 1 PCS
18 Unterplatine 1 PCS
19 L-Platine 1 PCS
20 U-Platine 1 PCS
21 Akku 1 PCS
22 C-Platine 1 PCS
23 Unterplatinenhalterung 1 PCS
24 Gehäuse 1 PCS

Hinweis:Diese Tabelle dient nur zur Benennung der Anmerkungen, nicht zur Materialvorbereitung.

Demontageschritte

Demontagewerkzeuge

Demontagewerkzeuge

Vorbereitung

Das Telefon muss vor der Demontage ausgeschaltet werden. Systemausschalten: Drücken Sie die Ein-/Aus-Taste und die Lauter-Taste und wischen Sie dann zum Ausschalten. Erzwungenes Ausschalten: Drücken und halten Sie die Lautstärke-„+“-Taste und die Ein-/Aus-Taste für ca. 8 Sekunden, bis das Display ausgeschaltet ist.

Demontageschritte

Schritt Inhalt Schlüsselbild Vorsichtsmaßnahmen
1 Vorbereitung Werkzeuge für die Demontage vorbereiten
2 SIM-Kartenfach entfernen Vor der Demontage das Gerät ausschalten. Das SIM-Kartenfach entfernen und auf Verformungen oder Kratzer prüfen.
3 Akkudeckel entfernen


Maschinelle Demontageschritte

  1. Heizanforderungen: Die Parameter der Konstanttemperaturplattform müssen 80℃±5℃ betragen, Heizdauer 5 Min.
  2. Das Gerät in die Vorrichtung zur Demontage des Akkudeckels legen (Maschinenparameteranforderungen: Luftdruck von 0,5~0,6 MPa) und die Starttaste drücken, um den Akkudeckel automatisch zu demontieren.
  3. Den Akkudeckel entfernen, Rückstände am Akkudeckel und an der Halterung reinigen und die schwach haftende Schutzfolie zum Schutz des hinteren Kamera- und Blitzlochs des Akkudeckels entfernen.
  4. Den Klebstoffrest auf der BP-Oberfläche des Mittelrahmens, der Oberfläche der Hauptplatinenhalterung (wie im linken 3D-Modell gezeigt) und der Oberfläche von PET sowie der rechten Lautsprecherhalterung reinigen.

Manueller Demontageplan:

  1. Heizanforderungen: Die Parameter der Konstanttemperaturplattform müssen 80℃±5℃ betragen, Heizdauer 5 Min.
  2. An der linken Hand elektrostatische Handschuhe tragen und mit der rechten Hand einen Saugnapf verwenden, um den Boden zu ziehen, bis ein Spalt entsteht (der Saugnapf befindet sich nahe am unteren Rand).
  3. Die Position des Saugnapfs anpassen, nacheinander die mittlere linke Position und die mittlere rechte Position ziehen, bis der Boden des Akkudeckels geöffnet ist (wenn er nicht sofort geöffnet wird, erneut erhitzen), die Position des Saugnapfs neu anpassen, nacheinander die oberen und mittleren Positionen ziehen und den gesamten Akkudeckel öffnen.
  4. Das Entfernen des Akkudeckels erlaubt nicht die Verwendung eines Demontagewerkzeugs. Schließlich ist es untersagt, den Akkudeckel gewaltsam zu ziehen, wenn er vom Mittelrahmen getrennt wird.
4 Schrauben entfernen Die Schrauben entfernen
5 Demontage der Hauptplatinenhalterung Mit einer Pinzette den Klebebereich der Graphitfolie vorsichtig von unten schneiden und abziehen (Vorsicht, die Batterie nicht berühren) und die Hauptplatinenhalterung von unten nach oben entfernen.
6 Batterie entfernen



  1. Den BTB der Batterie auf der Hauptplatine demontieren und den BTB der C-Platine öffnen. Den Rand des leicht reißbaren Papiers an der Seite der Batterie vollständig öffnen und dann mit einer kleinen Spritze etwa 0,2 ML Alkohol in die oberen und unteren Griffpositionen injizieren. Das Telefon kippen und 5-10 Sekunden lang aufrecht stellen, damit der Alkohol vollständig unter den Aufkleber eindringen kann, und die andere Seite des leicht reißbaren Papiers sollte ebenfalls den obigen Schritten folgen.
  2. Nachdem es stillgestanden hat, den Griff halten und die Batterie langsam anheben (beachten Sie, dass versucht werden sollte, die Batterie gerade zu ziehen, um vertikales Ziehen zu vermeiden, das zu einer Verformung der Batterie führen kann). Beim Ziehen nach hinten die Batterie zusammen mit dem leicht reißbaren Papier aus dem Telefon entfernen. Das Batterie-Abreißpapier langsam entfernen und das Reparaturetikett an der entsprechenden Position der Batterie anbringen.
  3. Nach dem Entfernen der Batterie muss überprüft werden, ob der doppelseitige Klebstoff beschädigt, verschmutzt oder defekt ist. Bei defekten Produkten sollte ein spezieller Hinweis "doppelseitiger Klebstoff ist beschädigt" angebracht werden. Das Reparaturteam sollte den hinteren Klebstoff ersetzen. Wenn alles in Ordnung ist, sofort das Trennpapier des doppelseitigen Batterie-Klebstoffs anbringen.
7 Rückkamera entfernen Die drei Kamera-BTBs der hinteren Tele-, Weitwinkel- und Hauptkamera demontieren und das hintere Kameramodul entfernen. Der Boden der Hauptkamera hat eine schwache Klebeunterlage, die vor dem Entfernen der Kamera seitlich leicht angehoben werden kann (das Kamera-FPC nicht ziehen).
8 Batteriefach-Schaumstoff demontieren Mit einer Pinzette den Schaumstoff rechts und unten am Batteriefach abziehen.
9 Box entfernen Die BOX demontieren
10 C-Platine und kleine Platinenhalterung demontieren
  1. Das schwarze RF-Kabel demontieren
    Hinweis:
    1. Das RF-Kabel in der oberen rechten Ecke des Batteriefachs anheben,
    2. Dann die Kabelklemme anheben,
    3. Dann die RF-Buchse anheben), die kleine Platinenhalterung und den BTB der C-Platine auf der Hauptplatine, und dann die C-Platine entfernen.
  2. Die U-Platine auf der Hauptplatine/kleinen Platine BTB demontieren und die U-Platine entfernen.
11 Fingerabdruck-/Bildschirm-BTB demontieren Fingerabdruck-/Bildschirm-BTB entfernen
12 L-Platine demontieren Die L-Platine demontieren
13 Unterplatine demontieren Das weiße RF-Kabel demontieren, in die Position der kleinen Platine bewegen und die Unterplatine entfernen.
14 Frontkamera und Hauptplatine demontieren
  1. Die Graphitfolie der Frontkamera abziehen und den Frontkamera-BTB demontieren.
  2. Einen elektrischen Schraubendreher verwenden, um die voreingestellten Schrauben der Hauptplatine zu entfernen, die Hauptplatine von unten nach oben herausnehmen, vorsichtig sein, um das FPC der Frontkamera nicht zu zerkratzen, und das Wärmeleitgel auf der Rückseite der Hauptplatine und der entsprechenden Position des Mittelrahmens reinigen.
  3. Vorsichtig mit den Fingerspitzen von der Seite der Kamera weghebeln, dann die Kamera kippen und entfernen.
15 Motor demontieren Einen Metallhebel verwenden, um den Motor von der Demontageposition anzuheben und herauszudrücken.
16 Empfänger demontieren Mit einer Pinzette die FPC-Klebestelle des Empfängers von der Demontageposition anheben, mit den Fingerspitzen von der Seite herausziehen, den Empfänger kippen und entfernen und Klebstoffreste am Empfänger und am Mittelrahmen abreißen.
17 Alert Slider demontieren
  1. Mit einer Pinzette vorsichtig die Demontageposition des roten Pfeils am dreistufigen Knopf anheben und dann mit einer Pinzette die dreistufige Abdeckplatte herausklemmen.
  2. Mit einer Pinzette die dreistufige Halterung entfernen (normalerweise mit Stahlkugeln, vorsichtig beim Umgang, um zu vermeiden, dass Stahlkugeln abrollen und verloren gehen).
  3. Die dreistufige Seitentaste entfernen und die Stahlkugel vorsichtig entnehmen.

Montageschritte

Liste der zu ersetzenden Materialien

Während des Montageprozesses müssen die folgenden Materialien durch neue ersetzt werden.

Nr. Materialcode Materialname Materialspezifikation MENGE Hinweis
1 612717000116 Zubehörteil AA545 Batteriefachabdeckung Strukturklebstoff doppelseitiges Klebeband 1 Nach Entfernen der Batterieabdeckung müssen die oben genannten Zubehörteile ersetzt werden
2 612714000261 Zubehörteil AA545 Frontkamera-Halterung mit gewöhnlichem doppelseitigem Klebeband 1 Nach Entfernen der Frontkamera müssen die oben genannten Zubehörteile ersetzt werden
3 612720000083 Zubehörteil AA545 Graphitfolie für Frontkamera 1 Nach Entfernen der Frontkamera müssen die oben genannten Zubehörteile ersetzt werden

Montageschritte

Schritt Inhalt Bild Vorsichtsmaßnahmen
1 Montage des Benachrichtigungs-Schiebereglers


  1. Setzen Sie den Benachrichtigungs-Schieberegler in den Mittelrahmen ein. Beachten Sie, dass der Magnet oben liegt. Bei umgedrehter Installation funktioniert er nicht.
  2. Platzieren Sie die Stahlkugel vorsichtig mit einer Pinzette in das mittlere Loch der Seitenstastenhalterung.
  3. Platzieren Sie den montierten Benachrichtigungs-Schieberegler langsam in den Mittelrahmen. Beachten Sie, dass der Pfeil über den Seitentasten nach unten zeigt und die Stahlkugeln nicht verrutschen.
  4. Installieren Sie den Benachrichtigungs-Schieberegler mit einer Pinzette, richten Sie zuerst das obere Positionierungsloch aus und schieben Sie ihn dann in den Kartensteckplatz. Drücken Sie die oberen und unteren Seiten fest.
  5. Drücken Sie mit einer Pinzette beide Seiten des unteren Endes der Abdeckplatte, um eine ordnungsgemäße Installation zu gewährleisten.
2 Netztaste installieren
  1. Führen Sie den FPC-Schalter der Netztaste in das mittlere Loch des Netztastensteckplatzes an der oberen Abdeckung ein.
  2. Achten Sie beim Installieren der FPC-Halterung der Netztaste darauf, dass die Nut zum Gehäuse zeigt.
  3. Kleben Sie die Netztaste mit wasserdichtem Schaumstoff fest.
3 Lautstärketasten installieren Installieren Sie die Lautstärketasten und achten Sie darauf, dass der Pfeil anzeigt, dass die Seite mit dem Stift nach innen zeigt, und drücken Sie sie nach unten.
4 Empfänger/Motor/Hauptplatine/Frontkamera installieren


  1. Installieren Sie den Empfänger, den Motor und das Punktleitgel.
  2. Installieren Sie die Hauptplatine und ordnen Sie die HF-Kabel. Installieren Sie zwei Befestigungsschrauben für die Hauptplatine.
  3. Installieren Sie die Frontkamera, befestigen Sie die Frontkamera mit doppelseitigem Klebeband und bringen Sie eine Graphitfolie an der Frontkamera an.
  4. Installieren Sie eine hintere Hauptkamera und das Teleobjektiv.
  5. Installieren Sie das hintere Weitwinkelobjektiv und kleben Sie das leitfähige Tuch der Hauptplatine auf das leitfähige Tuch des Weitwinkelobjektivs;
  6. Verbinden Sie den vorderen BTB und bringen Sie die vordere Graphitfolie an.
Hinweis:
  1. Überprüfen Sie, ob der leitfähige Schaumstoff und das leitfähige Tuch im Mittelrahmen intakt sind.
  2. Überprüfen Sie nach der Neuinstallation der Hauptplatine, ob das leitfähige Tuch der Kamera intakt ist.
  3. Überprüfen Sie, ob der leitfähige Schaumstoff auf der Klemmstahlplatte des Weitwinkel-BTB der Antennenhalterung intakt ist.
5 Installieren Sie die Unterplatine Installieren Sie die Unterplatine und ziehen Sie das HF-Kabel fest.
6 U-Platine, L-Platine, kleine Platine, C-Platine, HF-Kabel installieren
  1. Installieren Sie die L-Platine und bringen Sie doppelseitiges LCMBTB-Klebeband auf der kleinen Platine an;
  2. Installieren Sie die U-Platine und die C-Platine;
  3. Sichern Sie den BTB;
  4. Verbinden Sie das HF-Kabel am Ende der kleinen Platine und führen Sie das HF-Kabel in die Kabelführung ein;
  5. Installieren Sie die Halterung der kleinen Platine.
7 Lautsprechergehäuse-Halterung installieren, HF-Kabel-Schaumstoff anbringen und Schaumstoff unten und oben im Batteriefach anbringen
  1. Installieren Sie die Lautsprechergehäuse-Halterung und befestigen Sie die Schrauben mit 8 Stück;
  2. Bringen Sie HF-Kabel-Schaumstoff an;
  3. Kleben Sie Schaumstoff an den Boden des Batteriefachs;
  4. Kleben Sie Schaumstoff auf die Oberseite des Batteriefachs.
8 Installieren Sie die Rückkamera Installieren Sie die Rückkamera
9 Installieren Sie die Batterie Kleben Sie den leicht abziehbaren Batterieaufkleber auf, befestigen Sie die Batterie-BTB-Schnalle und drücken Sie sie fest an;
10 Installieren Sie die F-Platine und die Hauptplatinenhalterung

  1. Installieren Sie die C-Platine
  2. Installieren Sie die Hauptplatinenhalterung, setzen Sie sie von oben ein, drücken Sie sie entsprechend der Schnallenposition von oben nach unten und glätten Sie die Graphitfolie von oben nach unten mit der Hand.
  3. Installieren Sie die 20 Schrauben.
Hinweis:
  1. Überprüfen Sie, ob das leitfähige Tuch der Kamera intakt ist.
  2. Überprüfen Sie, ob der leitfähige Schaumstoff auf der Klemmstahlplatte des Weitwinkel-BTB der Antennenhalterung intakt ist.
  3. Wenn die Demontage der Kamera erforderlich ist, überprüfen Sie, ob das leitfähige Tuch am Mittelrahmen intakt ist.
11 Batterieabdeckungszubehör anbringen Kleben Sie doppelseitiges Klebeband auf die Batterieabdeckung (61271700116);
12 Batterieabdeckung installieren
  1. Installieren Sie die Batterieabdeckung
  2. Installieren Sie den Kartenhalter und schalten Sie ihn zur Überprüfung ein.
13 Unter Druck setzen Verwenden Sie eine universelle Druckhaltevorrichtung, um den Druck 10 Minuten lang aufrechtzuerhalten.

Kalibrierung

Rufen Sie die Kalibrierungsoberfläche auf: Wähltastatur > *#899# > After Sale Devices Calibration (Kalibrierung der Geräte nach dem Verkauf) > geben Sie das Passwort 6776 ein.

Kalibrierung des Frontfarbsensors

Schritte
  1. Manuell auf "Front Color Sensor Calibration" (Kalibrierung des Frontfarbsensors) klicken
  1. "Pass" (Erfolgreich) bedeutet, dass die Kalibrierung erfolgreich ist
  1. Manuell zurückkehren und das Ergebnis bestätigen

Kalibrierung des Rückseitenfarbsensors

Schritte
  1. Manuell auf "Back Color Sensor Calibration" (Kalibrierung des Rückseitenfarbsensors) klicken
  1. "Pass" (Erfolgreich) bedeutet, dass die Kalibrierung erfolgreich ist
  1. Manuell zurückkehren und das Ergebnis bestätigen

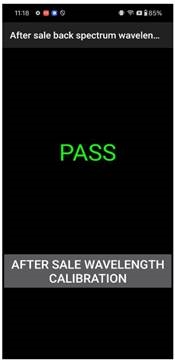

Kalibrierung der Rückseiten-Spektralwellenlänge nach dem Verkauf

Schritte
  1. Manuell auf "After Sale back spectrum wavelength Calibration" (Kalibrierung der Rückseiten-Spektralwellenlänge nach dem Verkauf) klicken
  1. "Pass" (Erfolgreich) bedeutet, dass die Kalibrierung erfolgreich ist
  1. Manuell zurückkehren und das Ergebnis bestätigen

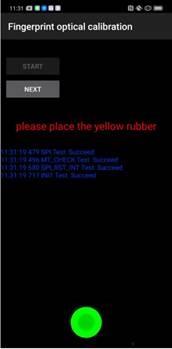

Optische Fingerabdruck-Kalibrierung

Schritte
  1. Klicken Sie auf "START" (STARTEN), um die Kalibrierung zu starten, nachdem die optische Fingerabdruck-Kalibrierungsoberfläche aufgerufen wurde
  1. Gemäß der Aufforderung "please place the yellow rubber " (Bitte legen Sie den gelben Gummi auf) legen Sie den gelben Gummi auf den Fingerabdruckbereich (die Rille zeigt nach unten) und klicken Sie auf "NEXT" (WEITER), bis die Aufforderung " please place the black rubber" (Bitte legen Sie den schwarzen Gummi auf) erscheint.
  1. Gemäß der Aufforderung "please place the black rubber" (Bitte legen Sie den schwarzen Gummi auf) legen Sie den schwarzen Gummi auf den Fingerabdruckbereich (die Rille zeigt nach unten), klicken Sie auf "NEXT" (WEITER), bis die Aufforderung "please place the yellow stripe rubber " (Bitte legen Sie den gelb gestreiften Gummi auf) erscheint, um den schwarzen Gummi zu entfernen;
Schritte
  1. Gemäß der Aufforderung "Please place the yellow- striped rubber" (Bitte legen Sie den gelb gestreiften Gummi auf) legen Sie den gelb gestreiften Gummi (gestreift nach unten) auf den Bereich, klicken Sie auf "NEXT" (WEITER);
  1. Hinweis: Die Streifenrichtung des gelb gestreiften Gummis sollte der langen Seite des Telefons folgen
  1. Verwenden Sie das neue Fingerabdruck-Kalibrierungswerkzeug

Effizienz-Dreifachkamera-Kalibrierung nach dem Verkauf

Kalibrierungsszenario
Das Gerät zeigt "All Engineer Camera to take picture and record video" (Alle Ingenieurkameras zum Fotografieren und Aufnehmen von Videos) an, um dies zu ermöglichen. Alle zerlegten und reparierten Mobiltelefone müssen kalibriert werden, bevor sie an den Benutzer zurückgegeben werden können.

Kalibrierungswerkzeug
Kalibrierdiagramm für den Kundendienst,
Wie in Abbildung 6.4.2-1 gezeigt:

Abbildung 6.3.2-1

Kalibrierungsmethode
Nach dem Aufrufen der Kalibrierungsoberfläche besteht der erste Schritt darin, "After-sales three-camera calibration" (Dreifachkamera-Kalibrierung nach dem Verkauf) auszuwählen, den gelben Rahmen am Rand des Schwarz-Weiß-Gitters auf dem Diagramm auszurichten und dann zu klicken, um ein Foto aufzunehmen. Das Mobiltelefon wechselt in die Berechnungsoberfläche. Führen Sie während der Berechnung keine Operationen durch, bis die Kalibrierung "Pass" (Erfolgreich) anzeigt; wählen Sie dann "After-sales three-camera calibration (105cm)" (Dreifachkamera-Kalibrierung nach dem Verkauf (105 cm)) aus, um auf die gleiche Weise zu kalibrieren, bis die Kalibrierung "Pass" (Erfolgreich) anzeigt. Wenn ständig "failed" (Fehlgeschlagen) angezeigt wird, müssen Sie die Hardware zur Fehlerbehebung neu installieren oder ersetzen.

Kalibrierungselemente Bedienschritte Kalibrierungsoberfläche Kalibrierungsergebnis

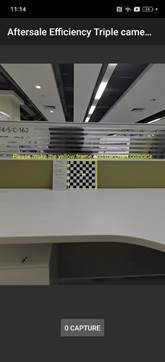

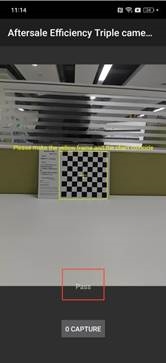

Effizienz-Dreifachkamera-Kalibrierung nach dem Verkauf (Hauptkamera + Weitwinkel)
  1. Richten Sie den Kalibrierrahmen am Diagramm aus und klicken Sie dann auf die Schaltfläche "0 CAPTURE" (0 AUFNEHMEN), um zu kalibrieren;
  2. Nach einer kurzen Berechnung durch das System erscheint das Wort "Pass" (Erfolgreich), was bedeutet, dass die Kalibrierung erfolgreich ist.

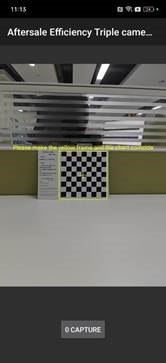

Effizienz-Dreifachkamera-Kalibrierung nach dem Verkauf (105 cm) (Hauptkamera + Teleobjektiv)
  1. Bewegen Sie sich etwas weiter weg, richten Sie den Kalibrierrahmen am Diagramm aus und klicken Sie dann auf die Schaltfläche "0 CAPTURE " (0 AUFNEHMEN), um zu kalibrieren;
  2. Nach einer kurzen Berechnung durch das System erscheint das Wort "Pass" (Erfolgreich), was bedeutet, dass die Kalibrierung erfolgreich ist.

OIS-Still

Kalibrierungselemente Bedienschritte Kalibrierungsoberfläche Kalibrierungsergebnis
OIS-Still
  1. Legen Sie das Telefon flach auf den Tisch;
  2. Rufen Sie die "OIS-Still" (OIS-Still) Kalibrierungsoberfläche auf;
  3. Klicken Sie auf die "OIS-Still" (OIS-Still) Kalibrierungsschaltfläche;
  4. Warten Sie auf das Kalibrierungsergebnis, bis "Test succeeded" (Test erfolgreich) angezeigt wird
OIS-Still der dritten Rückkamera
  1. Legen Sie das Telefon flach auf den Tisch;
  2. Rufen Sie die " The third rear camera OIS-Still" (OIS-Still der dritten Rückkamera) Kalibrierungsoberfläche auf;
  3. Klicken Sie auf die "OIS-Still" (OIS-Still) Kalibrierungsschaltfläche;
  4. Warten Sie auf das Kalibrierungsergebnis, bis "Test succeeded" (Test erfolgreich) angezeigt wird

Intelligente Leistungsverstärker-Kalibrierung

Kalibrierungselemente Bedienschritte Kalibrierungsoberfläche Kalibrierungsergebnis
Intelligente Leistungsverstärker-Kalibrierung
  1. Wählen Sie "Smart power amplifier calibration" (Intelligente Leistungsverstärker-Kalibrierung) aus, um die Kalibrierungsoberfläche aufzurufen;
  2. Klicken Sie auf die Schaltfläche "Calibrate" (Kalibrieren) und warten Sie auf das Kalibrierungsergebnis.

Vibrator kalibrieren

Kalibrierungselemente Bedienschritte Kalibrierungsoberfläche Kalibrierungsergebnis
Vibrator kalibrieren
  1. Wählen Sie " Vibrator Calibrate " (Vibrator kalibrieren) aus, um die Kalibrierungsoberfläche aufzurufen;
  2. Klicken Sie auf die Schaltfläche "Start" (Starten) und warten Sie auf das Kalibrierungsergebnis.

Tri-State-Hall-Kalibrierung

Kalibrierungselemente Bedienschritte Kalibrierungsoberfläche Kalibrierungsergebnis
Tri-State-Hall-Kalibrierung
  1. Wählen Sie " Tri State Hall Calibration " (Tri-State-Hall-Kalibrierung) aus, um die Kalibrierungsoberfläche aufzurufen;
  2. Klicken Sie auf die Schaltfläche "Start" (Starten), und betätigen Sie dann die Stummschalttaste auf der rechten Seite des Telefons, bis die Kalibrierung erfolgreich ist.
    Achten Sie darauf, während des Kalibrierungsprozesses von magnetischen Feldstörungen fernzubleiben, z. B. von Magneten usw.

An dieser Stelle ist der Kalibrierungsprozess beendet. Nach Abschluss des Kalibrierungsprozesses muss das Telefon neu gestartet werden, damit die Kalibrierung wirksam wird! Führen Sie nach dem Neustart Funktionstests durch.

Funktionstest

Testpfad

Wähloberfläche>*#899# eingeben>Automatischen Test starten. Der Dialog „Confirm“ (Bestätigen) wird nach Abschluss des Tests angezeigt. Wenn kein Problem vorliegt, wählen Sie „Pass“ (Bestanden), andernfalls wählen Sie „Fail“ (Fehlgeschlagen).

Testanforderungen

Nr. Testelemente Testanforderungen
1 LCD-Test Beobachten Sie nacheinander die rote, grüne, blaue, weiße, schwarze, graue, Graustufen- und Farboberfläche; Wenn schwarze Flecken, helle Punkte und andere Anomalien vorhanden sind, ist die Funktion gut;
2 Vibrationstest Halten Sie das Ohr nahe, um die Vibration des Motors 3 Sekunden lang zu überprüfen.
Wenn der Motor normal vibriert (Keine Geräusche oder schwache Vibration), ist die Funktion gut;
3 Touchscreen-Autotest Wenn die Oberfläche „PASS“ (PASS) anzeigt und zum nächsten Test springt, ist die Funktion gut;
4 Vorschau Frontkamera Richten Sie die Kamera auf eine weiße und eine schwarze Oberfläche aus. Wenn nach dem Ausrichten auf die weiße Oberfläche kein schwarzer Punkt, keine schwarze Linie oder unscharfer Bildschirm auf dem Bildschirm zu sehen ist und nach dem Ausrichten auf die schwarze Oberfläche kein heller Punkt auf dem Bildschirm zu sehen ist, ist die Kamera gut;
5 Vorschau Rückkamera Richten Sie die hintere Kamera auf eine weiße Oberfläche, eine schwarze Oberfläche und eine Oberfläche mit Text aus. Wenn nach dem Ausrichten auf die weiße Oberfläche kein schwarzer Punkt, keine schwarze Linie oder unscharfer Bildschirm auf dem Bildschirm zu sehen ist, nach dem Ausrichten auf die schwarze Oberfläche kein heller Punkt, weißer Punkt oder unscharfer Bildschirm auf dem Bildschirm zu sehen ist, ist die Kamera gut;
6 Vorschau zweite Rückkamera Richten Sie die zweite Rückkamera auf eine weiße Oberfläche, eine schwarze Oberfläche und eine Oberfläche mit Text aus. Wenn nach dem Ausrichten auf die weiße Oberfläche kein schwarzer Punkt, keine schwarze Linie oder unscharfer Bildschirm auf dem Bildschirm zu sehen ist, nach dem Ausrichten auf die schwarze Oberfläche kein heller Punkt, weißer Punkt oder unscharfer Bildschirm auf dem Bildschirm zu sehen ist, ist die Kamera gut;
7 Vorschau dritte Rückkamera Richten Sie die dritte Rückkamera auf eine weiße Oberfläche, eine schwarze Oberfläche und eine Oberfläche mit Text aus. Wenn nach dem Ausrichten auf die weiße Oberfläche kein schwarzer Punkt, keine schwarze Linie oder unscharfer Bildschirm auf dem Bildschirm zu sehen ist, nach dem Ausrichten auf die schwarze Oberfläche kein heller Punkt, weißer Punkt oder unscharfer Bildschirm auf dem Bildschirm zu sehen ist, ist die Kamera gut;
8 Echotest Testen des Haupt-MIC: Blasen Sie Luft in das MIC-Loch an der Unterseite des Telefons. Wenn der Empfänger (Kopfhörer) Töne wiedergibt, ist die Funktion des Haupt-MIC gut;
Testen des Sub-MIC: Blasen Sie Luft in das Sub-MIC-Loch an der Oberseite des Telefons. Wenn der Lautsprecher Töne wiedergibt, ist die Funktion des Haupt-MIC gut;
9 Taschenlampentest Schalten Sie die Taschenlampe ein. Wenn sie normal eingeschaltet werden kann und Farbabweichungen aufweist, ist die Funktion gut;
10 Super Vooc Ladegerät Verwenden Sie den Original OnePlus Adapter und das USB-Kabel zum Aufladen. Wenn die Oberfläche „PASS“ (PASS) anzeigt und zum nächsten Test springt, ist die Funktion gut;
11 Headset-Ein-/Ausstecktest Rufen Sie die Headset-Testschnittstelle auf; wenn erkannt wird, dass das Headset eingesteckt ist, ist es ein gutes Produkt
12 Sensor-Selbsttest und -Kalibrierung Wenn das Telefon die Sensor-Selbstkalibrierungsoberfläche aufruft, muss es flach auf den Tisch gelegt werden. Klicken Sie dann auf das erste Kalibrierungselement. Nachdem der Test bestanden ist, springt es automatisch zum nächsten Testelement;
13 Gyroskop Halten Sie das Mobiltelefon, um die „8“-förmige Grafik zu zeichnen. Wenn die Oberfläche „PASS“ (PASS) anzeigt und zum nächsten Test springt, ist die Funktion gut;
14 MSensor Schütteln Sie das Telefon von der linken zur rechten Seite. Wenn die Oberfläche „PASS“ (PASS) anzeigt und zum nächsten Test springt, ist die Funktion gut;
15 Näherungssensor-Test Bedecken Sie das Loch des Lichtsensors mit der Handfläche, und der Bildschirm wechselt von Schwarz zu Grün. Wenn die Oberfläche „PASS“ (PASS) anzeigt und zum nächsten Test springt, ist die Funktion gut;
16 Tastentest Drücken Sie nacheinander die Ein-/Aus-Taste und die Lautstärketaste. Wenn die Tasten normal gedrückt werden können und die Oberfläche zum nächsten Test springt, ist die Funktion gut;
17 Fingerabdruck-Autotest Wenn die Oberfläche „PASS“ (PASS) anzeigt und zum nächsten Test springt, ist die Funktion gut;
18 Medientest Klicken Sie auf das Signal „20-4K(-3db)signal“ (20-4K(-3db)-Signal), um den Ton der Medienfunktion 5 Sekunden lang zu testen. Wenn keine Stille, kein schwacher Ton, keine Geräusche und kein Bruchton vorhanden sind, die Oberfläche „PASS“ (PASS) anzeigt und zum nächsten Test springt, ist die Funktion gut;
19 Anruftest Wenn das Telefon mit einer SIM-Karte des Betreibers ausgestattet ist, wählen Sie die entsprechende Telefonnummer des Betreibers. Wenn keine Karte installiert ist, rufen Sie die 112 an, um zu testen (Anruf beim Betreiber wird empfohlen). Wenn der Anruf normal durchgeführt werden kann und der Empfänger keine Geräusche oder schwachen Töne aufweist, ist die Funktion gut;
20 NFC-Test Verbinden Sie das NFC-Kartenlesegerät mit dem Computer. Nachdem das Telefon die SIM1-Simulation (5s) automatisch ausgewählt hat, halten Sie den Bereich der Rückkamera des Telefons nahe an das NFC-Kartenlesegerät, und die Signalleuchte des Kartenlesegeräts wechselt von Rot zu Grün mit einem Piepton.

Nachdem die oben genannten 20 Elemente getestet wurden, wird die Oberfläche mit den Testergebnissen angezeigt. Wenn der Test bestanden ist, wird das Projekt „√“ anzeigen; Wenn der Test fehlschlägt, wird das Projekt „ד anzeigen, wie unten gezeigt.
Testanforderungen
Abbildung 7-2-1

  1. Achten Sie auf den obligatorischen Austausch von Materialien während des Demontage- und Montageprozesses.
  2. Um weiße Flecken und Fussel auf dem Objektiv zu vermeiden, schützen Sie die Kamera und deren Zierabdeckung nach der Demontage bitte vorrangig.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

OnePlus 12 Handbuch herunterladen

Verfügbare Sprachen

Verwandte Anleitungen für OnePlus 12

Inhaltsverzeichnis
