Handbuch der Quick AC Serie

Vorwort

Das Handbuch beschreibt Anweisungen, Verkabelung und Betriebsanleitungen für eine Serie von AC-Klimaanlagen.
Das Handbuch dient hauptsächlich dazu, Benutzer bei der Installation und Wartung dieser Klimaanlagenserie zu leiten.
Alle Arbeiten an den Produkten dieser Serie müssen von Fachpersonal gemäß den Anforderungen des Handbuchs durchgeführt werden.

Kurze Einführung

Produktbeschreibung

Diese Produktserie wurde für Kommunikations- oder verwandte industrielle Anwendungen von Hochleistungs-AC-Klimaanlagen entwickelt, die sich für wärme- und temperaturempfindliche interne Schaltschrankgeräte sowie für Anwendungen mit vollständiger Trennung zwischen Innen- und Außenbereich eignen.
Anwendungsbereich des Netzes: AC 220VAC±15% 50Hz/60Hz
(Optional andere Netze: 220VAC±30%, bitte kontaktieren Sie uns.)
Bei anderen Stromversorgungssystemen beachten Sie bitte das Typenschild.
Warnung: Während des Transports, der Lagerung und der Verwendung muss die Klimaanlage streng nach den Anweisungen auf der Verpackung senkrecht stehend gehalten werden.

Modellbeschreibung

Zum Beispiel:
TA 0** / M / E / A / H**
T:Kühlung von Außenschaltschränken von Quick;
A: Standard-Klimaanlage;
0**: Kühlleistung ist **×100W(L35/L35);
M: Serie: M series;
E: E--Halbeinbau-Montage;
A: Leistung: 230VAC 50/60Hz;
H**: Heizleistung ist **×100W(L35/L35)

Hinweise:
Installationsarten der M-Serie: E-- Halbeinbau-Montage, D-- Türmontage und S-- Seitenmontage;
Die L- und N-Serien verfügen nur über eine Installationsart.

Einhaltung der Norm

Verpackung und Versand

Die Klimaanlage ist in Papierkartons verpackt, das Paket enthält Zubehör.

Beachten Sie beim Transport der Klimaanlage die folgenden Punkte:

Abbildung 2-1 Verpackungsmarkierung

• Beim Handling oder Transport muss die Klimaanlage aufrecht platziert werden wie gezeigt. Kein Umdrehen, Flachlegen, übermäßiges Neigen und keine Kollision.
• Die Klimaanlage ist ein Präzisionsinstrument; bei der Handhabung oder dem Transport ist Vorsicht geboten. Treten Sie nicht auf die Verpackung und stellen Sie keine anderen schweren Gegenstände darauf.
• Achten Sie bei der Handhabung oder dem Transport auf Feuchtigkeit, Wasser und Regen.

Installation

Vor der Installation

Vor der Installation müssen Sie die folgenden Werkzeuge vorbereiten: Kreuzschlitzschraubendreher, Schlitzschraubendreher, Dichtungsband, Schraubstock.

Installationsschema

Das Installationsschema der Klimaanlagen der N&L-Serie lautet wie folgt:

Das Installationsschema der Klimaanlagen der M-Serie lautet wie folgt:

Achtung:

1. Die Klimaanlage der N&L-Serie ben**SIGNouml;tigt keine VerkleidungSIGN** Kunden können eine Verkleidung außen an der M-Einheit anbringen, wenn sie dies wünschen. Die Verkleidung kann vom Kunden selbst gefertigt werden;
2. Die Öffnungsrate des Ein- und Auslassschutzes sollte größer als 60 % sein, um ein ausreichendes Umluftvolumen zu gewährleisten. Dies ist sehr wichtig, damit die Klimaanlage eine lange Lebensdauer hat und weniger Wartung benötigt;
3. Stellen Sie bei der Gestaltung/Installation einer Verkleidung sicher, dass die Zuluft und Abluft nicht kurzgeschlossen werden, dies ist ebenfalls entscheidend für die beste Kühlleistung des Geräts.

Klimaanlagen-Installation

Installationsschritte:

1. Zeichnen Sie die Schaltschrank-Montageausschnittkarte gemäß Abbildung und schneiden Sie den schattierten Bereich aus.
   Für verschiedene Klimaanlagenmodelle verweisen die Schaltschrank-Montageausschnittkarten auf deren Spezifikation.
2. Installieren Sie die Klimaanlage gemäß der Richtung des Installationsschemas am Schaltschrank.
3. Bitte installieren Sie bei Bedarf ein Abflussrohr am Ablaufloch.

Checkliste nach der Installation:

1. Betreiben Sie dieses Gerät nicht bei hohem Ölgehalt, brennbaren Gasen, explosiven Gasen oder stark korrosiven Bedingungen. Die Umgebungslufttemperatur muss unter 55 ℃ liegen und die Luftfeuchtigkeit nicht höher als 95 % sein;
2. Stellen Sie sicher, dass die Neigung des Produkts nicht mehr als 3° beträgt;
3. Stellen Sie sicher, dass der Schaltschrank gut abgedichtet ist, um Kühlverluste und das Eindringen von Umgebungsfeuchtigkeit in den Schaltschrank zu vermeiden. Dies verhindert die Bildung von mehr Kondenswasser;
4. Stellen Sie sicher, dass das Produkt 30 Minuten lang im aufrechten Zustand in Betrieb ist.

Elektrische Verkabelung

Führen Sie die elektrische Verkabelung gemäß dem Handbuch durch, bevor Sie die Klimaanlage in Betrieb nehmen; wir empfehlen die Verwendung der im Lieferumfang enthaltenen Kabel. Sie sollten die Kundendienstabteilung von QUICK kontaktieren, falls Sie sich bezüglich der Kabelspezifikationen unsicher sind oder diese nicht selbst bereitstellen können.

Abbildung 3-1 Schaltplan des Stromanschlusses

Tabelle 3-1 Klemmenbezeichnungen

Betriebslogik

Inbetriebnahme

Nachdem die Verkabelung korrekt abgeschlossen und bestätigt wurde, können Sie das Klimagerät zum ersten Mal an das Wechselstromnetz anschließen, um es in Betrieb zu nehmen.
Nach dem Einschalten des Klimageräts führt es zunächst einen Selbsttest durch: Innenlüfter, Temperatursensor, Heizung, Außenlüfter und Kompressor.

Wenn das Klimagerät in Betrieb ist und ungewöhnliche Geräusche oder Vibrationen auftreten, unterbrechen Sie bitte sofort die Stromzufuhr und benachrichtigen Sie Fachleute zur Überprüfung.

Regellogik

Betriebsarten: Standby, Kühlen, Heizen und Alarmierung.

• Standby-Modus
  Liegt die Rücklufttemperatur unter dem voreingestellten Sollwert der Kompressor-Starttemperatur (35℃), befindet sich das Klimagerät im Standby-Modus. Zu diesem Zeitpunkt läuft nur der Innenlüfter, der Monitor zeigt die aktuelle Rücklufttemperatur an.
• Kühlmodus
  Liegt die Rücklufttemperatur über oder gleich dem voreingestellten Sollwert der Kompressor-Starttemperatur (35℃), wechselt das Klimagerät in den Kühlmodus. Der Außenlüfter läuft, der Monitor zeigt dasSymbol an. Der Kompressor läuft nach 60 Sekunden des Außenlüfters an, das Symbol leuchtet auf. Wenn der Kompressor läuft, ist die minimale Laufzeit kürzer als die eingestellte Zeit (Standardzeit ist 5 Minuten).
  Wenn die Rücklufttemperatur kleiner oder gleich dem voreingestellten Sollwert der Kompressor-Starttemperatur (35℃) minus der Kompressor-Stopp-Hysteresetemperatur (5℃) ist und die Kompressor-Laufzeit größer oder gleich der minimalen Einstellzeit (Standardzeit ist 5 Minuten) ist, dann stoppt der Kompressor. Das Symbol erlischt. Der Außenlüfter stoppt nach einer Weile, und das Symbol erlischt ebenfalls.
• Heizmodus
  Liegt die Rücklufttemperatur unter oder gleich der Heizungs-Starttemperatur (0℃) minus der Heizungs-Stopp-Hysteresetemperatur (5℃), läuft die Heizung, um das System zu erwärmen, und das Symbol leuchtet auf.
  Liegt die Rücklufttemperatur über oder gleich der Heizungs-Starttemperatur (0℃) plus der Heizungs-Stopp-Hysteresetemperatur (5℃), stoppt die Heizung, und das Symbol erlischt.
  Achtung: Die Heizfunktion ist nur bei Modellen mit Heizung verfügbar.

Anweisungen zum Anzeigefeld

Das Anzeigefeld zeigt unter normalen Umständen die Schranktemperatur an und bei einer Fehlfunktion den Alarmcode.
Unten befindet sich die Statusleiste, wobei jede Lampe einen anderen Status anzeigt.
Sie können verschiedene Parameter des Klimageräts über das Anzeigefeld überprüfen und einstellen (Benutzerparameter).

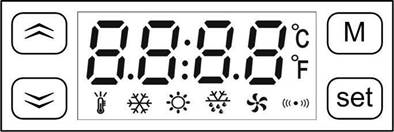

Abbildung 4-1: Schema des Anzeigefelds

Tabelle 4-1: Bedeutung der Lampen auf dem Anzeigefeld

Lampen	Beschreibung
	Blinkt bei Selbstdiagnose oder im Temperatur-Einstellmodus
	Lampe leuchtet bei Kühlung
	Lampe leuchtet bei Heizung
	Lampe leuchtet, wenn der Außenlüfter läuft
	Blinkt bei Alarm

• Abfrage der Verdampfertemperatur:
  In der Schnittstelle für die Rücklufttemperatur wird durch einmaliges Drücken von „5“ die Verdampfertemperatur angezeigt. Erneutes Drücken oder Drücken von „M“ führt den Monitor zur Hauptschnittstelle zurück.
• Abfrage der Kondensatortemperatur:
  In der Schnittstelle für die Rücklufttemperatur wird durch einmaliges Drücken von „6“ die Kondensatortemperatur angezeigt. Erneutes Drücken oder Drücken von „M“ führt den Monitor zur Hauptschnittstelle zurück.
  Achtung: Das Klimagerät hat Parameter eingestellt, die Standardparameter finden Sie in Tabelle 5-2; Ein Teil der Parameter ist passwortgeschützt, bitte kontaktieren Sie unseren Kundendienst.
• Parametereinstellung:
  Halten Sie die Taste „M“ 5 Sekunden lang gedrückt, um in den Parametereinstellungsmodus zu gelangen. Es wird dann der Code der Parameter angezeigt. Mit der Taste „56“ wählen Sie den Parametercode aus. Wählen Sie einen Code und drücken Sie die Taste "Set" (Einstellen), um die entsprechenden Parameterwerte des Codes anzuzeigen. Anschließend können Sie mit der Taste „56“ die Parameter einstellen. Nach Abschluss der Einstellung drücken Sie die Taste "Set" (Einstellen), um zur Anzeige zurückzukehren. Im Einstellmodus drücken Sie die Taste „M“, um den Parametereinstellmodus zu verlassen. Während der Einstellung der Parameterwerte führt das Drücken der Taste „M“ zum Verwerfen und Beenden, ohne den Parameterwert zu ändern.

Tabelle 4-2: Einstellcodes

Alarm und Störung

Der Monitor zeigt im Normalfall die Rücklufttemperatur an. Bei Alarmen werden Temperatur und Alarmcodes abwechselnd angezeigt, wobei die Alarmcodes wie folgt lauten:

Tabelle 4-3: Alarmcodes

Weitere Fehleranalyse und -bearbeitung

Wartung

Werkzeuge vorbereiten
(Tabelle 5 -1 Werkzeuge für Wartungsarbeiten)

Routinewartung
(Tabelle 5 -2 Routinewartung)
