WOLFANG GA420 Handbuch

Installationsanleitung

Staubschutzabdeckung austauschen

Akku laden

Die Schritte zum Laden des Akkus sind wie folgt:

Hinweis: Das Netzladegerät ist nicht im Lieferumfang dieser Kamera enthalten.

TF-Karten-Installation

1. Die Kamera unterstützt NUR IJ3 TF-Karten mit einer Kapazität von 32-128 GB, andernfalls kann die Kamera unbrauchbar werden.
2. Nach korrekter Installation der TF-Karte formatieren Sie diese vor dem ersten Gebrauch im Einstellungsmenü.

TF-Karten-Formatierung

Geräteübersicht

Produktdiagramme

1. Objektiv
2. Modus-Taste
3. OK-/Auslöse-Taste
4. WLAN-/Ein/Aus-Taste
5. Touchscreen
6. Ladeanzeige (Rot)
7. WLAN-Anzeige (Blau)
8. USB-/HDMI-Anschluss
9. Lautsprecher
10. Stativgewinde
11. Batteriefachabdeckung
12. Frontbildschirm

Technische Daten

Hinweis: Die Produktspezifikationen wurden gemäß den neuesten Informationen zum Zeitpunkt der Erstellung dieser Spezifikation formuliert. Änderungen können ohne vorherige Ankündigung erfolgen; bitte beachten Sie die tatsächliche Kamera.

Hinweise

• Vermeiden Sie Quetschungen und Stürze.
• Halten Sie die Kamera fern von starken magnetischen Störquellen wie elektrischen Geräten, um starke Radiowellen zu vermeiden, die das Produkt beschädigen und die Ton- oder Bildqualität beeinträchtigen könnten.
• Halten Sie die Kamera von Wasser und Flüssigkeiten fern (es sei denn, sie ist mit einem wasserdichten Gehäuse ausgestattet). Dies kann zu Fehlfunktionen der Kamera führen.
• Halten Sie die Kamera während des Ladevorgangs von Kindern fern. Es dauert 3 Stunden, um den Akku vollständig aufzuladen. Es wird empfohlen, den Akku nach Gebrauch der Kamera zu entnehmen, um die Lebensdauer des Akkus zu verlängern.
• Für beste Ergebnisse empfehlen wir die Verwendung einer hochwertigen U3 TF-Karte (32-128 GB). Bitte formatieren Sie die TF-Karte vor dem Gebrauch in der Kamera und starten Sie die Kamera nach der Formatierung neu.
• Setzen Sie die Kamera keinen direkten hohen Temperaturen über 55ºC aus.
• Stellen Sie keine schweren Gegenstände auf die Kamera.
• Legen Sie Ihre TF-Karte nicht in die Nähe starker magnetischer Objekte, um Datenfehler oder -verlust zu vermeiden.
• Verwenden Sie die Kamera nicht, wenn der Akkustand niedrig ist.
• Verwenden Sie die Kamera nicht während des Ladevorgangs.
• Versuchen Sie nicht, das Kameragehäuse zu öffnen oder es in irgendeiner Weise zu zerlegen.
• Bitte entfernen Sie den Akku, wenn Sie die Kamera als Dashcam verwenden möchten.
• Sollte die Kamera überhitzen, unerwünschten Rauch oder einen unangenehmen Geruch entwickeln, ziehen Sie sie sofort aus der Steckdose, um Brandgefahren vorzubeugen.
• Bitte lagern Sie das Gerät an einem kühlen, trockenen und staubfreien Ort.

Anzeigeleuchte

Tastenbedienung

Anleitung zur Modusbedienung

Videomodus

Die Kamera zeigt beim Einschalten automatisch den Videomodus an.

1. Videomodus
2. Aufgenommene Videozeit
3. Verfügbare Aufnahmezeit
4. Mikrofon
5. Akkulaufzeit
6. Videowiedergabe
7. Auflösung/fps
8. Menüeinstellungen

Drücken Sie oder halten Sie die OK-Taste gedrückt, um verschiedene Modi für Video auszuwählen.

Drücken Sie , um in den Videoeinstellungsmodus zu gelangen.

Fotomodus

Schalten Sie die Kamera ein, und sie zeigt automatisch den Videomodus an. Wischen Sie dann nach rechts oder links, um in den Fotomodus zu wechseln.

1. Fotomodus
2. Fotoanzahl/Verfügbare Fotoaufnahmen
3. Akkulaufzeit
4. Fotowiedergabe/Fotodateien
5. Fotoauflösung
6. Fotoeinstellungen

Drücken Sie oder halten Sie die OK-Taste gedrückt, um verschiedene Modi für Fotos auszuwählen.

Drücken Sie , um in den Fotoeinstellungsmodus zu gelangen.

Systemeinstellungen

• Netzfrequenz: 50Hz/60Hz
• Töne: Auslöser, Startton, Signalton, Lautstärke
• Weißabgleich: Auto, Tageslicht, Schatten, Kunstlicht, Weißleuchtstofflampe, Unterwasser.
  (Durch Anpassen dieser Einstellung kann die Kamera die Farbe von Fotos, die unter verschiedenen Lichtverhältnissen aufgenommen wurden, korrigieren.)
• Effekt: Normal, SW, Natürlich, Negativ, Warm, Helligkeitskontrast
• Verzeichnungskorrektur: Ein/Aus. (Zur Korrektur des Fischaugen-Effekts)
• Datum & Uhrzeit: Stellen Sie Datum und Uhrzeit für die Kamera ein.
• Bildschirmschoner: Aus, 1 Min., 3 Min., 5 Min.
  (Nach einer festgelegten Zeitspanne, wenn keine Bedienung an der Kamera erfolgt, wird der Bildschirm automatisch schwarz. Zu diesem Zeitpunkt schaltet sich die Kamera nicht aus; Sie können eine beliebige Taste drücken, um den Bildschirm wieder zu aktivieren.)
• Automatische Abschaltung: Aus, 1 Min., 3 Min., 5 Min.
  (Nach einer festgelegten Zeitspanne, wenn keine Bedienung an der Kamera erfolgt, schaltet sich die Kamera automatisch ab.)
• Automatische Aufnahme beim Einschalten: Ein/Aus. (Wenn Sie die Kamera einschalten, beginnt sie automatisch mit der Videoaufnahme.)
• USB: MSDC/PCCAM(UVCMJPG)
• Sprache: English / Francais / Deutsch / Italiano/ Espanol /...
• Karte formatieren: Formatieren Sie die Speicherkarte in der Kamera. Sobald dieser Vorgang ausgeführt wird, werden alle Daten gelöscht.
• Werkseinstellungen: Setzt alle Kameraeinstellungen auf die Standardwerte zurück.
• Systeminfo: Firmware-Version
• Karteninfo: Kartenkapazität und verbleibender Speicherplatz.

WLAN-/PC-/TV-Verbindung

WLAN-Verbindung

Die WLAN-Anwendung ermöglicht es Ihnen, Ihre Kamera fernzusteuern, indem Sie sie mit einem Smartphone oder Tablet verbinden. Sie können die mit Ihrem Telefon aufgenommenen Videos und Bilder ansehen und auf Ihr Telefon herunterladen.

Die Verbindungsschritte sind wie folgt:

1. Laden Sie die iSmart DV2 App auf Ihrem Smartphone oder Tablet im Google Play Store oder Apple App Store herunter.
2. Drücken Sie kurz die "Power Button" (Ein/Aus-Taste) an der Vorderseite, um WLAN einzuschalten; drücken Sie erneut kurz, um zu beenden. Die Statusanzeige (ROT) oben auf der Kamera blinkt weiterhin, während die Kamera auf eine WLAN-Verbindung wartet, und leuchtet dauerhaft, wenn WLAN verbunden ist.
3. Suchen und verbinden Sie das WLAN in der WLAN-Liste Ihres Telefons mit dem WLAN-Namen und dem Passwort, die auf der Kamera angezeigt werden.

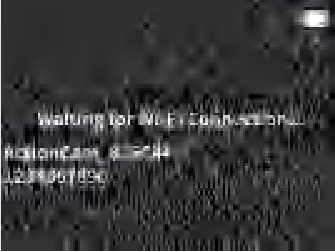

   WLAN eingeschaltet, nicht verbunden

   WLAN-Verbindungsstatus

4. Öffnen Sie die iSmartDV2 App auf Ihrem Smartphone oder Tablet, nachdem die WLAN-Verbindung hergestellt wurde. Sie werden feststellen, dass die Kamera von Ihrem Telefon gesteuert wird.

Computerverbindung

Wenn Sie das mitgelieferte Micro-USB-Kabel verwenden, um eine Verbindung zu einem Computer herzustellen, können Sie auf die Dateien zugreifen, die auf der Micro-SD-Karte der Kamera gespeichert sind, um sie auf einem Computer zu kopieren oder anzusehen. Diese Funktion kann auch mit einem Micro-SD-Kartenleser erreicht werden.

TV-Verbindung

Mit HDMI-Ausgang können Sie die mit dieser Kamera aufgenommenen Filme und Bilder auf großen Bildschirmen von Fernsehern, Projektoren usw. anzeigen.

1. Schalten Sie die Kamera aus.
2. Verbinden Sie die Kamera und den Fernseher mit einem handelsüblichen Micro-HDMI-Kabel (nicht im Lieferumfang enthalten).
3. Schalten Sie die Kamera ein und aktivieren Sie die HDMI-Einstellung auf dem Gerät, das Sie als Eingang verwenden möchten.

Tipps:

1. Das HDMI-Eingabegerät sollte 1080P unterstützen.
2. Bei HDMI-Ausgabe schaltet sich das Display der Kamera aus. Der Bildschirm wird auf dem HDMI-Eingabegerät angezeigt, die Bedienung erfolgt jedoch über die Kamera.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

WOLFANG GA420 Handbuch herunterladen
