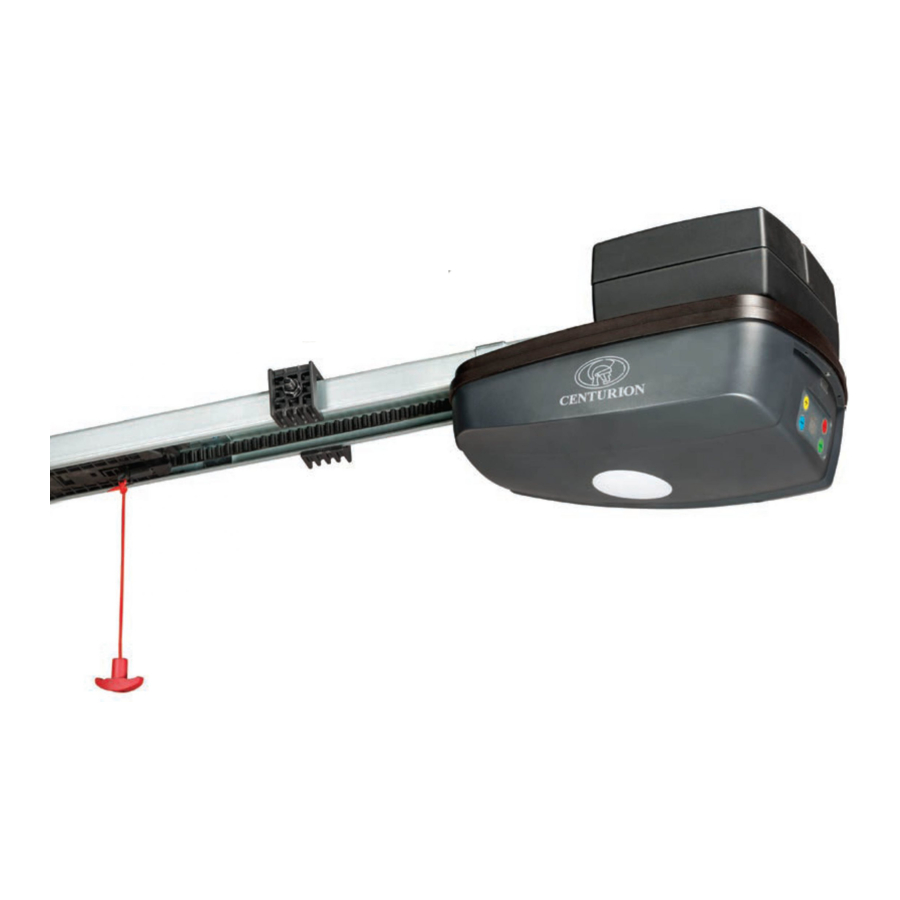

Centurion SD04 Handbuch

Stückliste

1 x Shelly Plus Uni
1 x Rolle doppelseitiges Klebeband
1 x Satz magnetische Türkontakte
1 x Meter Panzerband
5 x Meter 2-adriges, massives weißes – Abreiß-Alarmkabel
Elektrische Kabel-Crimpverbinder

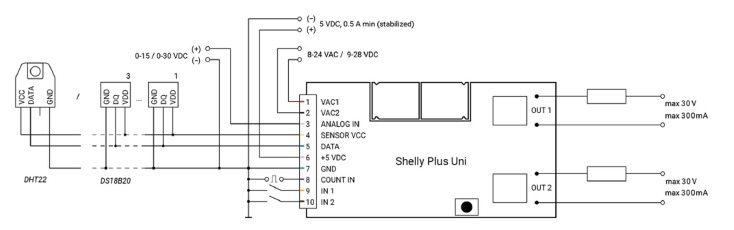

Grundschaltplan

HINWEIS
Die Eingänge des Shelly Plus Uni unterscheiden sich von denen der vorherigen Shelly Uni Modelle.

Wir verwenden das folgende Schaltbild (Abb. 1), um den Shelly Plus Uni mit dem SD04 Garagentormotor zu verbinden.
Abb.1.

1. Trennen Sie die Batterie vom Motor, um die Sicherheit zu gewährleisten und bevor Sie Verkabelungsarbeiten vornehmen. Öffnen Sie die Abdeckung des SD04 Garagentormotors, um Zugang zu den Anschlussklemmen zu erhalten. Befestigen Sie den Shelly Plus Uni mit doppelseitigem Klebeband an der Innenseite des Motors.

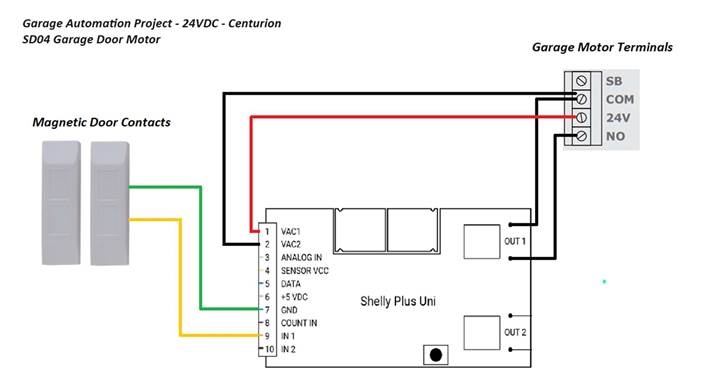

2. Verbinden Sie die VAC1- und VAC2-Drähte des Shelly mit den Garagentorklemmen und GND und IN1 mit den magnetischen Türkontakten, unter Verwendung des Abreiß-Alarmkabels und der Verbinder gemäß dem Schaltbild (Abb. 1). Achten Sie bitte auf die richtige Polarität.
3. Verbinden Sie die OUT 1-Drähte gemäß dem Schaltbild (Abb. 1). Dies löst das Öffnen und Schließen des Tormotors aus, wenn die Taste in der Shelly Smart Control App gedrückt wird.

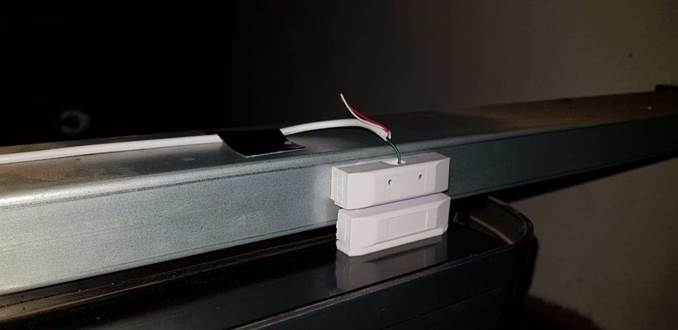

4. Befestigen Sie die magnetischen Türkontakte mit doppelseitigem Klebeband an der Schiene oder dem Tor des Garagentormotors, sodass sie sich beim Öffnen oder Schließen des Tors mitbewegen und den Reed-Schalter betätigen. Dies zeigt an, ob sich das Tor in der geöffneten oder geschlossenen Position befindet.
5. Verbinden Sie das massivadrige Abreißkabel gemäß dem Schaltbild (Abb. 1) und befestigen Sie das Kabel mit Panzerband an der Schiene oder dem Tor.

6. Schließen Sie die Batteriepole wieder an, um den Shelly Plus Uni mit Strom zu versorgen.
7. Verbinden Sie den Shelly Plus Uni mit Ihrem Telefon über WLAN gemäß der mit dem Gerät gelieferten Bedienungsanleitung.

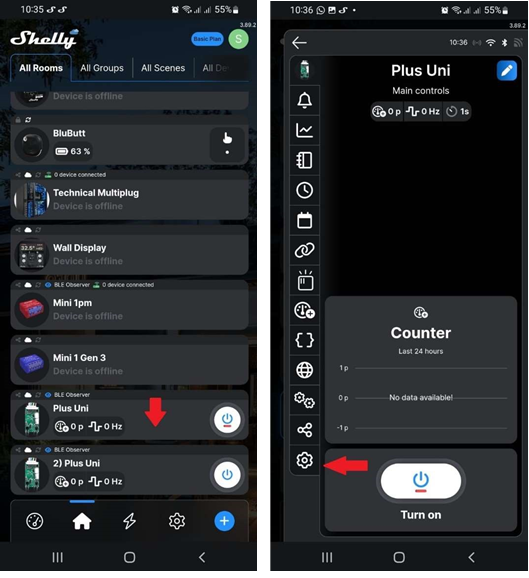

8. Die App-Konfiguration ist besonders wichtig, damit sich das Tor korrekt öffnet und schließt. In der Shelly Smart Control App -> Wählen Sie den Plus UNI -> Settings (Einstellungen).

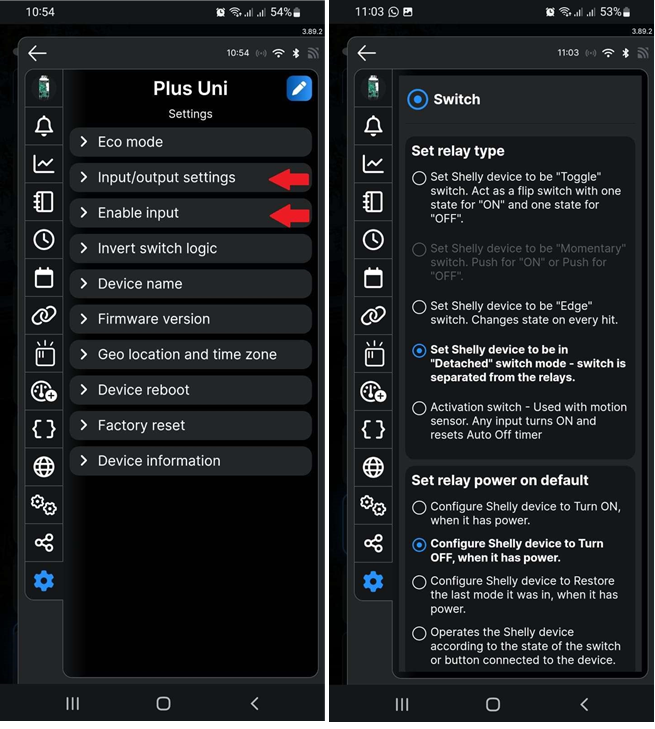

9. Wählen Sie die Eingangs-/Ausgangseinstellungen. Wählen Sie Switch (Schalter) -> Relais-Typ als „Detached“ (Getrennt) Schaltermodus einstellen – der Schalter ist von den Relais getrennt. Relais-Standardstrom einschalten -> Shelly-Gerät so konfigurieren, dass es "Turn OFF" (Ausschalten), wenn es Strom hat -> "Scroll down" (Nach unten scrollen) -> "Click Save" (Speichern). Dies stellt sicher, dass das Tor nicht betätigt wird, wenn der Shelly eingeschaltet wird.
10. Navigieren Sie in der App zurück zu den Einstellungen und wählen Sie "Enable Input" (Eingang aktivieren) -> "Enable" (Aktivieren).

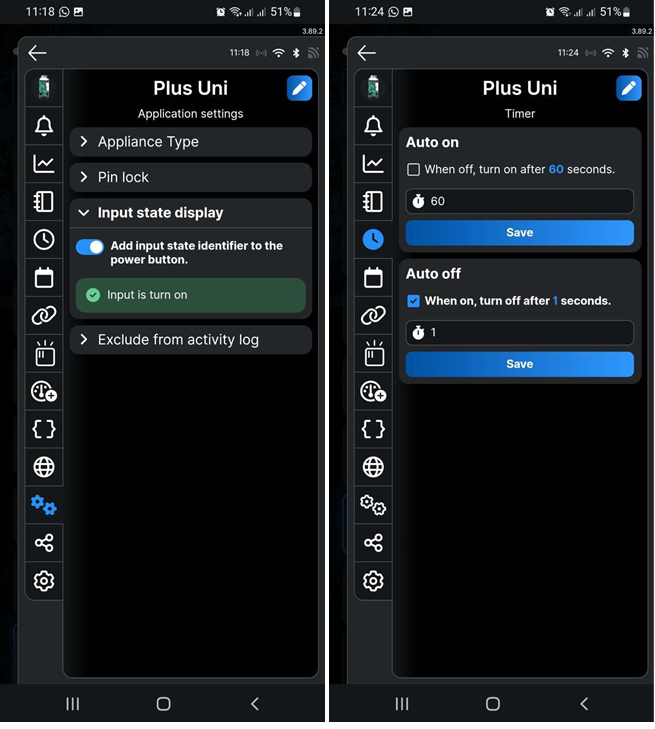

11. Navigieren Sie zu "Application settings" (Anwendungseinstellungen) -> "Input state display" (Eingangsstatusanzeige) -> Eingangsstatus-Identifikator zur Einschalttaste hinzufügen. Dies ermöglicht es Ihnen, durch die grüne oder rote Anzeige auf der Einschalttaste in der App zu sehen, ob das Tor geöffnet oder geschlossen ist.
12. Navigieren Sie zu "Timer" (Timer) -> "Auto off" (Automatisch aus) -> "Enable" (Aktivieren) Wenn eingeschaltet, nach 1 Sekunde ausschalten. -> Geben Sie 1 ein -> "Click Save" (Speichern). Dies stellt sicher, dass OUT 1 nur kurzzeitig ausgelöst wird.

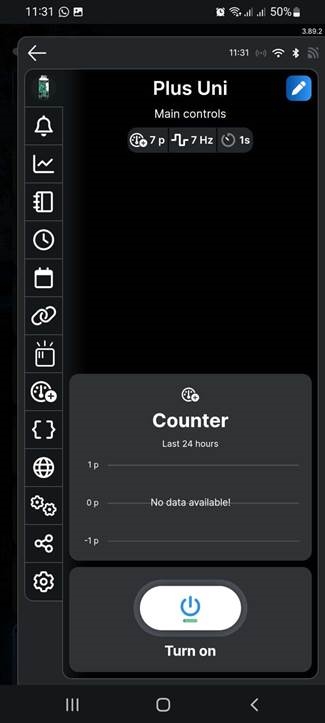

13. Sie sind nun bereit zum Testen. Drücken Sie die "power button" (Einschalttaste) in der App. Das Tor sollte normal funktionieren und sich beim Drücken der Taste öffnen und schließen.


Herzlichen Glückwunsch, Ihr Garagenautomatisierungsprojekt ist nun abgeschlossen!
