iStore 270L Handbuch

iStore Grundlagen

Der iStore nutzt eine ausgeklügelte Technologie, um thermische Energie effizient direkt aus der Umgebungsluft in Wasser zu übertragen, ohne dabei auf die Sonne oder fossile Brennstoffe als Energiequelle angewiesen zu sein.

Eigenschaften
Intelligentes und effizientes Gerät
Die Betriebskosten können bis zu 75 % niedriger sein als die eines elektrischen Warmwasserbereiters und das Gerät kann an Orten installiert werden, die für die solare Warmwasserbereitung ungeeignet sind.

Sicher und umweltfreundlich
Erzeugt keine schädlichen Gase und keine offene Flamme, wodurch das Gerät bei der Installation sicher zu handhaben ist.

Einfach zu bedienen
Mit einer einfach zu bedienenden Zeitschaltuhr für Start- und Stoppvorgänge.

Wie funktioniert der iStore?

1. Ein Ventilator saugt Luft, die Wärmeenergie enthält, über den Verdampfer an.
2. Der Verdampfer wandelt das flüssige Kältemittel in ein Gas um.
3. Der Kompressor verdichtet das Kältemittel zu einem heißen Gas.
4. Das heiße Gas in der Verflüssigerschlange erwärmt das Wasser im umwickelten Tank.
5. Das Kältemittel wird nach dem Erhitzen des Wassers wieder flüssig und fließt zum Verdampfer zurück, damit der Prozess erneut beginnen kann.
6. Der Zyklus wird fortgesetzt, bis die eingestellte Zieltemperatur erreicht ist.

Sobald im Haushalt Wasser verbraucht wird, startet der Zyklus neu, sobald die Temperatur im unteren Bereich des Tanks um 12 Grad unter die Zieltemperatur gesunken ist.

HEISSES WASSER KANN ZU SCHWEREN VERLETZUNGEN FÜHREN

Heißes Wasser ist gefährlich! Als Sicherheitsvorkehrung sollten kleine Kinder stets in der Nähe von Warmwasserarmaturen beaufsichtigt werden.
DIESER WASSERHEIZER IST NUR FÜR DEN BETRIEB DURCH PERSONEN BESTIMMT, DIE DIE ERFAHRUNG ODER DAS WISSEN UND DIE FÄHIGKEITEN DAZU BESITZEN. DIESER WASSERHEIZER IST NICHT FÜR DEN BETRIEB DURCH PERSONEN MIT EINGESCHRÄNKTEN PHYSIKALISCHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN, D.H. KRANKE UND KINDER, BESTIMMT.
Da Solarwarmwasserbereiter Wassertemperaturen von über 50 °C erzeugen können, ist gemäß den Vorschriften ein zugelassenes, für Solaranlagen geeignetes Mischventil gemäß den Anweisungen des Ventilherstellers zu installieren. Dies ist erforderlich, um zu verhindern, dass die an das Haus gelieferten Wassertemperaturen einen voreingestellten sicheren Höchstwert überschreiten. Das Mischventil wird an die Warmwasserleitungen angeschlossen. Das Ventil muss von einem autorisierten Installateur zum Zeitpunkt der Installation oder bei der Nachrüstung bestehender Systeme angebracht werden.
PRÜFEN SIE DIE WASSERTEMPERATUR VOR DER VERWENDUNG, Z. B. BEIM DUSCHEN ODER BEIM FÜLLEN EINER BADEWANNE ODER EINES WASCHBECKENS, UM SICHERZUSTELLEN, DASS SIE FÜR DIE ANWENDUNG GEEIGNET IST UND KEINE VERBRÜHUNGSVERLETZUNGEN VERURSACHT.
Warmwassersysteme können Wasser bei Temperaturen speichern, die Verbrühungen verursachen können. Wassertemperaturen über 50 °C können zu Verbrühungen führen, und es ist Vorsicht geboten, um sicherzustellen, dass keine Verletzungen durch unsachgemäße Verwendung Ihres Warmwasserbereiters entstehen.
Bleibt der Warmwasserbereiter zwei Wochen oder länger unbenutzt, kann sich eine geringe Menge Wasserstoffgas (das HOCHENTZÜNDLICH ist) im oberen Wasserzylinder ansammeln. Um dieses Gas sicher abzuleiten, wird empfohlen, einen Spülbecken- oder Badewannen-Warmwasserhahn aufzudrehen, um einige Liter Wasser abzulassen. Während dieses Vorgangs darf in der Nähe nicht geraucht, offenes Feuer oder elektrische Geräte wie Waschmaschinen oder Geschirrspüler betrieben werden. Wenn Wasserstoff durch den Wasserhahn abgeleitet wird, erzeugt er ein Geräusch, als würde Luft entweichen.

ALLGEMEINE SICHERHEITSANWEISUNGEN
Die Installation der iStore Solar-Warmwassersysteme erfordert die Expertise eines lizenzierten Fachmanns. Der Installationsprozess muss den Richtlinien des National Plumbing Code (AS/NZS 3500.4), den Australian Electrical Wiring Rules (AS/NZS 3000) sowie allen anwendbaren lokalen Sanitär- und Elektrovorschriften entsprechen.
Die elektrisch betriebenen Komponenten dieses Warmwasserbereiters arbeiten mit 240 V Wechselstrom.
Die Entfernung oder der versuchte Umbau elektrischer Komponenten muss von einer qualifizierten Elektrofachkraft durchgeführt werden.
Es ist darauf zu achten, den Kontakt mit Rohrleitungen oder Armaturen des Warmwasserbereiters zu vermeiden.
Für die weitere Sicherheit dieses Geräts muss es gemäß den Anweisungen des Herstellers installiert, betrieben und gewartet werden.
Dieses Gerät verwendet das Kältemittel R290 (Propan), ein entflammbares Gas der Klasse 3 gemäß AS1677.

Brand-/Entzündungsgefahr. Wenn das Kältemittel zusammen mit einer externen Zündquelle austritt, besteht die Möglichkeit der Entzündung.
Bei der Lagerung ist die Einhaltung von AS/NZS 5601 zu beachten.
Wird ein Kältemittelleck festgestellt, schalten Sie das Gerät am Stromnetz aus und wenden Sie sich an Ihren iStore Kundendienst.
Recycling am Ende der Lebensdauer: Das Kältemittel darf nicht in die Atmosphäre gelangen und kann nur von einem qualifizierten Techniker entfernt werden.

Allgemeiner Betrieb

• Um unerwünschte Änderungen an Ihren iStore-Einstellungen zu verhindern. Der Smart Screen wird nach 3 Minuten Inaktivität automatisch gesperrt.
• Der iStore verfügt über einen eingebauten Regler, der die Temperatur im Tank überwacht. Wenn der voreingestellte untere Thermostat-Temperaturbereich erreicht ist, beginnt der iStore mit dem Heizen und setzt dies fort, bis die Zieltemperatur erreicht ist.
• Der iStore behält seine Einstellungen und Timer bei einem Stromausfall bei, beachten Sie jedoch, dass ein längerer Stromausfall dazu geführt haben könnte, dass der iStore seine normalen geplanten Start- oder Stoppzeiten verpasst hat. Der Zeitplan wird am nächsten Tag normal fortgesetzt oder kann über das LCD ON (EIN)/OFF (AUS) geschaltet werden.
• Wird die Stromzufuhr zum Gerät unterbrochen, läuft das Gerät zum Schutz des Kompressors für ca. 3 Minuten nicht wieder an.
• Der Ventilator und der Kompressor laufen nur während des Heizzyklus ununterbrochen.
• Das LCD zeigt OFF (AUS) an, wenn Sie den iStore außerhalb seiner Timer-Zeiten aufrufen.
• Im normalen Betrieb entsteht Kondensation durch die Luftübertragung über die Verdampferschlange. Dieser Prozess entzieht der Luft Feuchtigkeit und erzeugt Kondenswasser/Wassertröpfchen an den Spulen, die wiederum über die Kondensatabflussleitung abgeleitet werden.
• Zur Steuerung des Tankdrucks kann während des Heizzyklus eine Entladung vom Druck- und Temperaturregelventil (PTR) und vom Expansionsregelventil (ECV) erfolgen.

Heizzyklus
Die Bundesregierung schreibt für den iStore einen Thermostatbereich von 12 Grad vor; dieser wird im unteren Bereich des Tanks gemessen und in der oberen linken Ecke des LCD angezeigt.
Sobald im Haushalt Wasser verbraucht wird, startet der Zyklus neu, sobald die Temperatur im unteren Bereich des Tanks um 12 Grad unter die Zieltemperatur gesunken ist.
Hinweis - Der Ventilator läuft nur, während der Heizzyklus in Betrieb ist.

Finden Sie die Video-Tutorials zu den LCD-Funktionen auf unserer Website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Funktionsweise

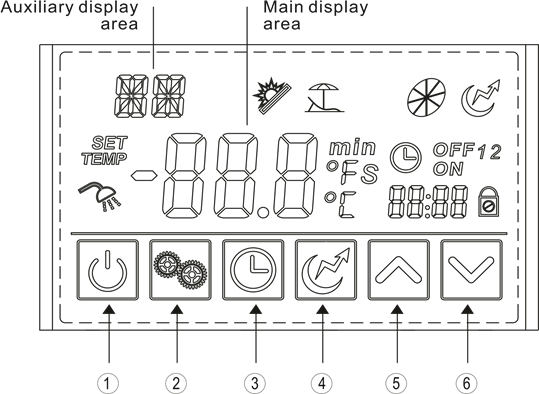

Das Funktionsdiagramm der LED-Anzeige

Tastenfunktionen

NR.	Taste	Name	Funktion
1		ON/OFF (Ein/Aus)	Gerät ein-/ausschalten.
2		Mode (Modus)	Betriebsmodi des Geräts umschalten oder Einstellungsparameter speichern.
3		Clock (Uhr)	Uhrzeit oder Timer einstellen.
4		Electric Booster (Elektrische Zusatzheizung)	Elektrische Zusatzheizung ein-/ausschalten.
5		Up (Hoch)	Nach oben bewegen oder Parameterwerte erhöhen.
6		Down (Runter)	Nach unten bewegen oder Parameterwerte verringern.

Video-Anleitungen zur LCD-Funktion finden Sie auf unserer Website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Statussymbol	Name	Bedeutung
	Eco Mode	Zeigt an, dass sich das Gerät im Eco-Heizmodus befindet.
	Vacation	Zeigt an, dass sich das Gerät im Urlaubsmodus befindet.
	Fan	Zeigt an, dass der Ventilator eingeschaltet ist und dessen Geschwindigkeit.
	Electric Booster	Zeigt an, dass der elektrische Booster eingeschaltet ist.
	Set temp. achieved	Zeigt an, dass die Wassertemperatur den Sollwert erreicht hat und das Gerät automatisch abgeschaltet wurde.
	Parameter setting	Zeigt an, dass der Parameter einstellbar ist.
	Temperature	Zeigt an, dass die Temperatur nicht einstellbar ist (Messwert).
	Timer & ON	Zeigt an, dass das Gerät vom Timer automatisch eingeschaltet wird.
	Timer & OFF	Zeigt an, dass das Gerät vom Timer automatisch ausgeschaltet wird.
	Minute	Zeigt an, dass der Hauptanzeigebereich die Minute anzeigt.
	Centigrade	Zeigt an, dass die Temperatur im Hauptanzeigebereich oder im Hilfsanzeigebereich in °C angezeigt wird.
	Lock	Zeigt an, dass die Tastatur gesperrt ist.

Die allgemeine Funktionsweise des iStore ist, dass, wenn die Temperatur am Boden des Tanks, die obere linke Zahl, um mehr als 11 Grad unter die Zieltemperatur fällt, der iStore mit dem Heizen beginnt und den gesamten Tank auf die Zieltemperatur erwärmt.
Sobald dies erreicht ist, erscheint das Duschsymbol auf der linken Seite des LCDs.
Die große Zahl in der Mitte ist die Temperatur im oberen Bereich des Tanks. Bitte beachten Sie, dass heißes Wasser aufsteigt und von oben aus dem Tank entnommen wird, um im Haus verwendet zu werden.
Hinweis – Wenn das Schloss-Symbol angezeigt wird, zeigt der Bildschirm alle Werte an, diese können jedoch nicht geändert werden.
Die Power-Taste (Ein-/Aus-Taste) unten links am LCD kann auf 3 Arten bedient werden.

• 6 Sekunden gedrückt halten sperrt oder entsperrt den LCD-Bildschirm.
• Ein 2-sekündiges Drücken und Loslassen schaltet den iStore Ein oder Aus.
• Ein kurzes Antippen beendet die Funktion, die Sie gerade ändern.

Die Mode-Taste (Modus-Taste) reagiert nur auf ein kurzes Antippen.
Die Clock-Taste (Uhr-Taste) kann auf 3 Arten bedient werden,

• Ein kurzes Antippen signalisiert dem iStore, dass Sie die Systemuhrzeit ändern möchten.
• Ein 2-sekündiges Gedrückthalten öffnet den Timer-Einstellmodus.
• Durch kontinuierliches Gedrückthalten der Taste durchläuft das LCD nacheinander jede der Timer-Einstellungen. Es wechselt durch On 1 time, Off 1 time, gefolgt von On 2 time und Off 2 time, bis Sie die Taste loslassen.

Die Booster-Taste (Zusatzheizungs-Taste) wird durch kurzes Antippen der Taste Ein- oder Ausgeschaltet.
Die Auf- und Ab-Pfeile werden verwendet, um die Uhrzeit, den Timer und den Urlaubsmodus einzustellen.

Die LCD Sperr-/Entsperrfunktion

Wenn das iStore-Display 60 Sekunden lang keine Aktivität erkennt, wechselt der Bildschirm in den Ruhemodus, der eine einfache Betätigung (Drücken und Loslassen) mit der Handfläche auf dem LCD erfordert, um es zu reaktivieren.
Nach weiteren 2 Minuten Inaktivität sperrt sich der Bildschirm, um unerwünschte Änderungen zu verhindern.

Um den Bildschirm zu entsperren, halten Sie einfach die Power-Taste (Ein-/Aus-Taste) für 6 Sekunden gedrückt.

Gerät Ein-/Ausschalten
Drücken Sie und halten Sie 0,5 Sekunden lang gedrückt, und das LED-Display schaltet das Gerät ein. Zu diesem Zeitpunkt zeigt der Hauptanzeigebereich die Wassertemperatur am Auslass an.
Drücken Sie und halten Sie 0,5 Sekunden lang im laufenden Betrieb gedrückt, und das LED-Display schaltet das Gerät aus. Zu diesem Zeitpunkt zeigt der Hauptanzeigebereich OFF an.

Modusauswahl
Der Federal Government Clean Energy Regulator (Bundesregierung Regulierungsbehörde für saubere Energie) legt fest, wie die iStore-Kompressor-Warmwassersysteme in Australien betrieben werden müssen und somit auch, wie die Computersteuerung funktioniert.

Ökonomischer Heizmodus
Unter australischen Bedingungen überwacht der ECO-Modus die Umgebungstemperatur, das einlaufende und auslaufende Wasser, die Wärmeübertragungsfähigkeiten und passt seinen Betrieb entsprechend an.

Urlaubsmodus
Für die Nutzung während des Urlaubs: Geben Sie das Rückreisedatum ein, und der intelligente iStore reduziert den Verbrauch auf den staatlich vorgeschriebenen wöchentlichen Desinfektionszyklus. Der Urlaubsmodus reduziert den Energieverbrauch, während Sie abwesend sind.

Elektrischer Zusatzheizungs-Boost-Modus
Das elektrische Heizelement erwärmt das Wasser auf die voreingestellte Temperatur und schaltet sich ab, sobald diese erreicht ist. Der elektrische Zusatzheizungs-Boost-Modus wird als einmaliger Boost klassifiziert und schaltet sich automatisch ab, sobald die Zieltemperatur erreicht ist.

Drücken Sie um den Eco-Modus oder den Urlaubsmodus auszuwählen.

Uhrzeit & Datum einstellen
Beispiel: Ändern Sie die Uhrzeit und das Datum von 18:30 Uhr am 4. August auf 17:40 Uhr am 8. September.

Tippen Sie auf die Clock-Taste (Uhr-Taste) und die gesamte Digitaluhr blinkt.

Tippen Sie erneut auf die Clock-Taste (Uhr-Taste) und die Stunden blinken.

Tippen Sie auf die Auf- oder Ab-Pfeile um die Stunde anzupassen.

Tippen Sie erneut auf die Clock-Taste (Uhr-Taste) und die Minuten blinken.

Tippen Sie auf die Auf- oder Ab-Pfeile um die Minuten anzupassen.

Tippen Sie erneut auf die Clock-Taste (Uhr-Taste) und der gesamte Monat und Tag blinken.

Tippen Sie erneut auf die Clock-Taste (Uhr-Taste) und der Monat blinkt.

Tippen Sie auf die Auf- oder Ab-Pfeile um den Monat anzupassen.

Tippen Sie erneut auf die Clock-Taste (Uhr-Taste) und der Tag blinkt.

Tippen Sie auf die Auf- oder Ab-Pfeile um den Tag anzupassen.

Tippen Sie erneut auf die Clock-Taste (Uhr-Taste) und das gesamte Jahr blinkt.

Tippen Sie erneut auf die Clock-Taste (Uhr-Taste) und das Jahr blinkt.

Tippen Sie auf die Auf- oder Ab-Pfeile um das Jahr anzupassen.

Tippen Sie auf die Clock-Taste (Uhr-Taste) um die Timer-Einstellung abzuschließen.

Video-Anleitungen zur LCD-Funktion finden Sie auf unserer Website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Timer-Einstellung (Eco-Modus)
HINWEIS: Ein Timer ist für den iStore-Betrieb nicht zwingend erforderlich. Faktoren wie Haushaltsbedarf, Nutzungszeiten, individuelle Spitzen- und Nebenzeittarife der Stromanbieter sowie Einspeisetarife für Solaranlagen können alle beeinflussen, welcher Heizplan am besten zu einem Haushalt passt.

Drücken und halten Sie die Clock-Taste (Uhr-Taste) für 2 Sekunden, bis ON, 1 und die gesamte Digitaluhr blinkt.

Tippen Sie auf die Clock-Taste (Uhr-Taste) und die ON 1 Stunden blinken.

Tippen Sie auf die Auf- oder Ab-Pfeile um die ON 1 Stunde anzupassen.

Tippen Sie auf die Clock-Taste (Uhr-Taste) und die ON 1 Minuten blinken.

FALLS ERFORDERLICH tippen Sie auf die Auf- oder Abwärtspfeile um die ON 1 Minuten einzustellen

Tippen Sie auf die Uhrtaste und die OFF 1 sowie die gesamte Digitaluhr blinken

Tippen Sie auf die Uhrtaste und die OFF 1 Stunde blinkt

Tippen Sie auf die Auf- oder Abwärtspfeile um die OFF 1 Stunden einzustellen

Tippen Sie auf die Uhrtaste und die OFF 1 Minuten blinken

Tippen Sie auf die Auf- oder Abwärtspfeile um die OFF 1 Minuten einzustellen
Stellen Sie sicher, dass die OFF 1 Minuten sich von den ON 1 Minuten unterscheiden

HINWEIS: WENN SIE NUR 1 TIMER BENÖTIGEN, KÖNNEN SIE DIE TIMER-FUNKTION AUSLAUFEN LASSEN, UND DER ZWEITE TIMER BLEIBT MIT "--:--" WERTEN LEER.
Wenn Sie einen zweiten Timer benötigen, tippen Sie erneut auf die Uhrtaste und stellen Sie die ON 2 und OFF 2 Zeiten auf die gleiche Weise ein, wie oben beschrieben.

Bei Geräten, die ab Januar 2023 hergestellt wurden, werden Timer mit der gleichen Start- und Endzeit ignoriert, d.h. 00:00 Ein bis 00:00 Aus wird nicht aktiviert, ebenso wenig wie 12:00 Ein bis 12:00 Aus.
Ein- und Ausschaltzeiten sollten auch unterschiedliche Minuten haben, um den gewünschten Zeitraum zu gewährleisten.
Beispielsweise sollte bei einem ganztägigen Timer eine Startzeit von 10:00 Uhr Ein bis 16:00 Uhr die Minute auf 16:01 Uhr erhöht werden, um den Timer-Fensterbetrieb zu bestätigen.
Bei Geräten, die vor Januar 2023 hergestellt wurden, stellen Sie den zweiten Timer nicht auf 00:00 ON und 00:00 OFF ein, da das Gerät sonst jede zweite Nacht um Mitternacht mit dem Heizen beginnt.

Warum werden meine Timer-Änderungen nicht wirksam?
Wenn Sie den Timer einstellen und sich derzeit außerhalb des gewünschten Timer-Zeitraums befinden, müssen Sie das Gerät durch 2-sekündiges Drücken der Ein-/Aus-Taste in den AUS-Zustand versetzen und wieder loslassen. Umgekehrt, wenn Sie ihn so einstellen, dass die aktuelle Zeit innerhalb des Timer-Fensters liegt, müssen Sie das Gerät möglicherweise durch 2-sekündiges Drücken der Ein-/Aus-Taste in den EIN-Zustand versetzen und wieder loslassen.
Wenn Sie den Timer verkürzt, aber nicht in den AUS-Zustand geschaltet haben, könnte das Gerät aufgrund des Wasserverbrauchs erneut heizen, bis das Timer-Fenster das nächste Mal EIN- und dann AUS-geschaltet wird.
Wenn Sie den Timer verlängert haben, das Gerät aber immer noch AUS ist, müssen Sie das Gerät in den EIN-Zustand schalten, da sonst keine Heizung erfolgt, bis das Timer-Fenster das nächste Mal EIN- und dann AUS-geschaltet wird. Wenn die Timer-EIN-Zeit erreicht ist, wird das Display aktiviert und zeigt die Temperaturen usw. an. Am Ende des Timer-Fensters kehrt das Display in den AUS-Zustand zurück.

Finden Sie die Video-Tutorials zu den LCD-Funktionen auf unserer Website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Zusammenfassung der Timer-Einstellung
ECO MODE ONLY
Halten Sie die Taste 2 Sekunden lang gedrückt, die "ON" und "1" blinken,

ON 1
tippen Sie auf die und der Stundenwert blinkt, stellen Sie die Stunde mit den Tasten ein
tippen Sie erneut, und der Minutenwert blinkt, stellen Sie die Minute mit den Tasten ein

OFF 1
tippen Sie erneut, und die vollständige hh:mm blinkt,
tippen Sie erneut, und der Stundenwert blinkt, stellen Sie die Stunde mit den Tasten ein
tippen Sie erneut, und der Minutenwert blinkt, stellen Sie die Minute mit den Tasten ein
HINWEIS: WENN EIN ZWEITER TIMER NICHT BENÖTIGT WIRD, LASSEN SIE DAS LCD AN DIESER STELLE AUSLAUFEN

ON 2
tippen Sie erneut, und die vollständige hh:mm blinkt,
tippen Sie erneut, und der Stundenwert blinkt, stellen Sie die Stunde mit den Tasten ein
tippen Sie erneut, und der Minutenwert blinkt, stellen Sie die Minute mit den Tasten ein

OFF 2
tippen Sie erneut, und die vollständige hh:mm blinkt,
tippen Sie erneut, und der Stundenwert blinkt, stellen Sie die Stunde mit den Tasten ein
tippen Sie erneut, und der Minutenwert blinkt, stellen Sie die Minute mit den Tasten ein
tippen Sie erneut, und das LCD kehrt zu ON 1 zurück; lassen Sie das LCD an dieser Stelle auslaufen.
Wenn das LCD in den Standardzustand zurückkehrt, zeigt das Display direkt über der Digitaluhr an, ob 1 oder 2 Timer eingestellt sind, z.B.

NUR BEISPIEL: Running period 1: 10:00 ~ 16:01; Running period 2: 00:00 ~ 03:01.
Um die Timer zu überprüfen, halten Sie die Taste gedrückt (nicht loslassen), das LCD zeigt nacheinander alle vier ON- und OFF-Zeiten an. Lassen Sie die Taste nach der Überprüfung los und lassen Sie das LCD auslaufen.

Uhrtaste gedrückt halten und nicht loslassen

Uhrtaste weiterhin gedrückt halten

Uhrtaste weiterhin gedrückt halten

Uhrtaste weiterhin gedrückt halten
Lassen Sie die Timer-Überprüfungsfunktion auslaufen und kehren Sie zur normalen Anzeige zurück.

HINWEIS: Stellen Sie den zweiten Timer nicht auf 00:00 ON und 00:00 OFF ein, da das Gerät sonst jede zweite Nacht um Mitternacht mit dem Heizen beginnt. Um den zweiten Timer ausgeschaltet zu lassen, lassen Sie die Timer-Einstellung nach dem Einstellen der ersten Timer-Endzeit einfach auslaufen.

Timer-Einstellung abbrechen

Halten Sie die Uhrtaste gedrückt, bis der Timer blinkt

Tippen Sie auf die Ein-/Aus-Taste um den Timer-Betrieb abzubrechen.

Urlaubsmodus (Datum Ihrer Rückkehr aus dem Urlaub einstellen)
Im Beispiel unten ist das Datum, an dem der istore besucht wird, der 20. August, d.h. 08:20 Uhr, das Rückreisedatum wird dann auf den 16. September, d.h. 09:16 Uhr, eingestellt
HINWEIS - die Systemuhr muss vor Beginn dieses Vorgangs eingestellt werden.
Wenn Sie das Urlaubsdatum zum ersten Mal einstellen, wird --:-- angezeigt. Wenn Sie das Rückreisedatum zuvor eingestellt haben, wird dieses angezeigt, in unserem Beispiel 01:01, 2020

Tippen Sie auf die Uhrtaste und ON, Monat und Tag blinken

Denken Sie daran – wenn Sie das Urlaubsdatum zum ersten Mal einstellen, wird --:-- angezeigt. Wenn Sie das Rückreisedatum zuvor eingestellt haben, wird dieses angezeigt, in unserem Beispiel 01:01, 2020

Tippen Sie erneut auf die Uhrtaste , ON und der Monat blinken

Tippen Sie auf die Auf- oder Abwärtspfeile um den Urlaubs-Endmonat einzustellen

Tippen Sie erneut auf die Uhrtaste , ON und der Urlaubs-Endtag blinken

Tippen Sie auf die Auf- oder Abwärtspfeile um den Urlaubs-Endtag einzustellen

Tippen Sie erneut auf die Uhrtaste , die ON und die 2-stellige Jahreszahl blinken

Tippen Sie auf die Auf- oder Abwärtspfeile um das Urlaubs-Endjahr einzustellen

Tippen Sie erneut auf die Uhrtaste und das Urlaubsrückkehrdatum wird gespeichert
Der iStore bleibt OFF bis zum Urlaubsrückkehrdatum.

Finden Sie die Video-Tutorials zu den LCD-Funktionen auf unserer Website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Einstellung des elektrischen Boosters
Die Bundesregierung schreibt für den iStore einen Thermostatbereich von 12 Grad vor; für den elektrischen Booster wird dieser im oberen Bereich des Tanks gemessen, der in der Mitte des LCD angezeigt wird. Der Heizzyklus beginnt erst, wenn das Wasser im oberen Bereich 12 Grad unter die Solltemperatur fällt. Beachten Sie, dass der elektrische Booster nicht funktioniert, wenn Sie ihn innerhalb der 12 Grad aktivieren.
Der elektrische Booster kann eingeschaltet werden, wenn das Gerät heizt oder sich im Standby-Modus befindet.
Drücken Sie einmal, um den elektrischen Booster einzuschalten, und drücken Sie erneut, um ihn auszuschalten.

Weitere Unterstützung? Gehen Sie zu den FAQ
Benötigen Sie weitere Unterstützung, dann lesen Sie bitte die ausführlichen Häufig gestellten Fragen unter https://heatpumps.istore.net.au/frequently-asked-questions

Finden Sie die LCD-Funktions-Video-Tutorials auf unserer Website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Hausbesitzer-Wartung

Temperatur- und Druckentlastungsventil PTV/PTR (alle Speicher)
Das iStore Warmwassersystem ist mit einem 850kPa PTR-Ventil ausgestattet, das sich an der Seite des Zylinders befindet und für seinen sicheren Betrieb unerlässlich ist. Es ist wichtig, dass Sie den Hebel am PTR-Ventil alle 6 Monate für einige Sekunden betätigen. Es ist wichtig, den Hebel vorsichtig loszulassen, damit der Ventilsitz nicht beschädigt wird.

Expansionskontrollventil (ECV) (falls zutreffend)
In einigen Bundesstaaten und Gemeinden ist die Installation eines Expansionskontrollventils (allgemein als Kaltwasser-Expansionsventil bezeichnet) vorgeschrieben. Wenn dieses Ventil installiert ist, befolgen Sie das gleiche Verfahren wie oben für das PTR-Ventil beschrieben.

Kondensatleitung
Überprüfen Sie regelmäßig die Kondensatleitung, um sicherzustellen, dass Wasser ungehindert aus der Leitung tropft. Wenn der Kondensatablauf am Austrittsende verstopft ist, entfernen Sie alle Ablagerungen, die sich in der Leitung angesammelt haben könnten. Während des normalen Betriebs entsteht Kondensation durch den Luftstrom über die Verdampferschlange. Dieser Prozess entzieht der Luft Feuchtigkeit und erzeugt Kondenswasser/Wassertröpfchen an den Spulen, die wiederum in der vollständig geformten Kondensatwanne aufgefangen und über die Kondensatabflussleitung abgeleitet werden. An Standorten mit einer Luftfeuchtigkeit von über 80 % können unter normalen Betriebsbedingungen bis zu 5 Liter pro Tag erwartet werden.

Hindernisse
Überprüfen Sie regelmäßig, dass keine Hindernisse die Luftein- oder -ausfuhr behindern. Wenn das Gerät in der Nähe von Sträuchern oder Bäumen installiert ist, halten Sie diese zurückgeschnitten, damit sie den Luftstrom nicht behindern.

Empfohlene iStore Wartung
2-Jahres-Wartung
Die empfohlene zweijährliche Wartung sollte von einem konzessionierten Fachmann durchgeführt werden. Es wird empfohlen, diese Wartung von Ihrem lokalen iStore-Installateur durchführen zu lassen. Die Wartung sollte Folgendes umfassen:

1. Anode ersetzen (Anoden sollten bei hartem Wasser häufiger ersetzt werden, siehe Tabelle in den Garantieausschlüssen; iStore muss bezüglich der Ersatzanode konsultiert werden, wenn es sich nicht um eine Original-iStore-Anode handelt). Wenn der TDS-Wert über 600PPM liegt, ist die Anode jährlich zu inspizieren und in Abständen von nicht mehr als 12 Monaten zu ersetzen.

5-Jahres-Wartung

1. Anode ersetzen (Anoden sollten bei hartem Wasser häufiger ersetzt werden, siehe Tabelle in den Garantieausschlüssen; iStore muss bezüglich der Ersatzanode konsultiert werden, wenn es sich nicht um eine Original-iStore-Anode handelt). Wenn der TDS-Wert über 600PPM liegt, ist die Anode jährlich zu inspizieren und in Abständen von nicht mehr als 12 Monaten zu ersetzen.
2. Druck- und Temperatur-Entlastungsventil ersetzen. (PTR-Ventil)
3. Warmwasserbereiter spülen
4. Filter und Funktion des Mischventils prüfen und reinigen

Fehlerbehebung

Weitere Unterstützung? Gehen Sie zu den FAQ
Benötigen Sie weitere Unterstützung, dann lesen Sie bitte die ausführlichen häufig gestellten Fragen unter https://heatpumps.istore.net.au/frequently-asked-questions

Wichtige Informationen

Bitte bewahren Sie dieses Exemplar Ihrer Bedienungsanleitung auf, da es wichtige Informationen zu Ihrem Solarwarmwassersystem enthält.
iStore ist ein führender Anbieter und Installateur von Solarenergielösungen. Unsere Qualitäts- und Designprozesse, kombiniert mit unserer jahrelangen Erfahrung in der Solarindustrie, haben uns ermöglicht, ein erstklassiges Solarwarmwasserspeicherprodukt zu entwickeln.

• Dieses Handbuch enthält alle notwendigen Informationen zur Installation und Wartung dieses Produkts. Bitte nehmen Sie sich die Zeit, es vor der Inbetriebnahme gründlich durchzulesen.
• Der Installateur hat dem Endverbraucher die Bedienung und Wartung des Geräts gemäß dieser Bedienungsanleitung zu erklären.
• iStore übernimmt keine Verantwortung für Schäden oder Verletzungen, die durch die fehlerhafte Installation dieses Warmwassersystems verursacht werden.
• Es ist wichtig, dass die in diesem Handbuch dargelegten Installations- und Betriebsanweisungen streng befolgt werden.
• Ein Wartungsprogramm muss gemäß den Empfehlungen in diesem Handbuch durchgeführt werden. Die Nichteinhaltung dieser Empfehlungen führt zum Erlöschen der Garantie.
• Dieses Handbuch kann ohne vorherige Ankündigung geändert werden, wenn Produktverbesserungen vorgenommen werden sollen.

Notieren Sie hier Ihre Seriennummer und Ihr Modell
Seriennummer
Modell

Referenzen

• LCD Setup Tutorials - iStore Heat Pumps
• Frequently asked Questions - iStore Heat Pumps

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

iStore 270L Handbuch herunterladen

Verfügbare Sprachen
