Lava A7 Handbuch

Erste Schritte

Die meisten Gehäuse verfügen über einen eSynC-Adapter, der es ermöglicht, das A7 Lite Tablet gleichzeitig zu laden, während mit verschiedenen USB-Peripheriegeräten wie Druckern, Mäusen, Tastaturen und sogar externen Festplatten gearbeitet wird. Dieser Betriebsmodus wird Simul Charge genannt.
Zusätzlich zum gleichzeitigen Laden unterstützen alle eSynC-Produkte die Recovery & Battery Modulation (d.h. RBM) Technologie von LAVA, wenn sie mit der LAVA Tablet Manager Application (LTM) gekoppelt werden.
Die erweiterten Funktionen der A7 Lite Gehäuse basieren auf dem Zusammenspiel des LAVA-Produkts mit der LTM-Anwendung. Daher wird die Installation von LTM auf dem Tablet vor der Verwendung des Gehäuses dringend empfohlen. LTM ist im Google Play Store erhältlich und auch als Teil eines Software Release Package verfügbar, das die LTM.apk-Datei und zusätzliche nützliche Dienstprogramme enthält. Das Paket kann in Form einer Zip-Datei über einen Weblink heruntergeladen werden, der vom LAVA Vertrieb/Support bereitgestellt wird. Sie können LAVA telefonisch kontaktieren: +1-800- 241 -LAVA (5282), oder per E-Mail: sales@lavalink.com.
Die A7 Lite Gehäuse bieten die folgenden Funktionen:

• VESA 100-fähige Montage
• Offene Lautsprecheranschlüsse
• Zugriff auf die Rückkamera
• Zugriff auf die Frontkamera (bitte sprechen Sie mit einem LAVA-Vertreter)
• Mikrofonzugriff (bitte sprechen Sie mit einem LAVA-Vertreter)
• Zugriff auf USB-Peripheriegeräte bei gleichzeitigem Laden eines mobilen Geräts
• Ein mobiles Gerät 24/7 mit Strom versorgt halten
• Akkugesundheit erhalten
• Bildschirmhelligkeit basierend auf der Tageszeit verwalten
• Mehrere USB-Peripheriegeräte verbinden und darauf zugreifen (produktspezifisch)
• Eine kabelgebundene Ethernet-Verbindung für ein mobiles Gerät bereitstellen (produktspezifisch)
• Mobiles Gerät über POE mit Strom versorgen (produktspezifisch)
• Stromversorgung über ein ungeregeltes DC-Netzteil (produktspezifisch)

Ihr Hardware-Kauf umfasst:

• A7 Lite Gehäuse

Bevor Sie mit den Anweisungen in diesem Dokument fortfahren, stellen Sie sicher, dass Sie Folgendes beschafft haben:

• Samsung Galaxy Tab A7 Lite Tablet
• Kreuzschlitzschraubendreher

• VESA 100-fähige Befestigungslösung (Ständer, Halterung usw.)

Hinweis: Das A7 Lite Powered Enclosure verwendet einen reinen Stromadapter und verfügt nicht über SimulCharge. Es kann mit oder ohne RBM erworben werden. Wenn Sie die Nicht-RBM-Version verwenden, überspringen Sie bitte den Abschnitt Software Setup, da diese LTM nicht verwendet.

Software-Setup

Benötigte Teile:

• LTM-Anwendung
• Samsung Galaxy Tab A7 Lite

1. LAVA Tablet Manager App herunterladen
   Um die LTM-App aus dem Google Play Store herunterzuladen, tippen Sie auf das Play Store-Symbol auf dem Mobilgerät, um sie zu starten. Suchen Sie nach "LTM" und wählen Sie die richtige App aus den Ergebnissen aus. Tippen Sie auf die Schaltfläche "Install" (Installieren) auf der LAVA Tablet Manager App-Seite, um die App herunterzuladen und zu installieren. Fahren Sie mit Schritt 2 fort.

   ODER
2. LAVA Software Release Package herunterladen
   Alternativ kann das LAVA Software Release Package ein Weblink in Form einer Zip-Datei sein und muss daher extrahiert/entpackt werden. Die Zip-Datei kann über einen Webbrowser auf dem Mobilgerät oder einem PC mit einem der vielen kostenlos verfügbaren Online-Extraktionstools extrahiert werden. Wenn die Zip-Datei auf einem PC extrahiert wird, muss sie mithilfe eines USB-Sticks und eines OTG-Adapters, wie dem LAVA Charge Plus USB-C für USB-C-Anschlüsse, auf das Mobilgerät übertragen werden. Der Vorteil dieser Methode ist, dass die Software auch dann auf einem Mobilgerät installiert werden kann, wenn es nicht mit dem Internet verbunden ist.

1. 1. Mobilgerät erlauben, Apps aus unbekannten Quellen zu installieren Da das Software Release Package nicht aus dem Google Play Store heruntergeladen wird, benötigt das Mobilgerät die Berechtigung, Apps aus unbekannten Quellen zu installieren.

1. Öffnen Sie die Einstellungen (Settings) des Mobilgeräts.
2. Klicken Sie auf "Biometrics and security" (Biometrie und Sicherheit).*
3. Klicken Sie im Menü "Biometrics and security" (Biometrie und Sicherheit) auf "Install unknown apps" (Unbekannte Apps installieren).
4. Suchen Sie die Browseranwendung (falls Sie ein Mobilgerät verwenden) oder den USB-Stick (falls Sie einen PC verwenden), mit dem Sie LTM installieren.
5. Klicken Sie auf das Symbol, das den Namen der Anwendung oder des USB-Sticks enthält.
6. Aktivieren Sie "Allow from this source" (Von dieser Quelle zulassen) (Abbildung 2).


*Hinweis: Wenn Ihr Mobilgerät mit Android Version 7 oder niedriger betrieben wird, müssen Sie in Schritt b) in den Einstellungen (Settings) des Mobilgeräts auf "Lock screen and security" (Sperrbildschirm und Sicherheit) klicken.

1. 2. Die Datei LTM.apk finden LTM.apk befindet sich im Ordner "Software Release Package" unter "My Files" (Meine Dateien) auf Ihrem Mobilgerät.
      • Wenn das Paket über einen Webbrowser heruntergeladen wurde, befindet es sich in "Downloads" (Downloads)**
      • Wenn das Paket auf einem USB-Stick platziert wurde, befindet es sich unter "USB storage" (USB-Speicher). In diesem Fall müssen Sie es in den Ordner "Downloads" (Downloads) verschieben. LTM wird im Ordner "Software Release Package" angezeigt.
        **Hinweis: Wenn Sie das Softwarepaket über einen Webbrowser auf Ihrem Mobilgerät heruntergeladen haben, befindet sich die apk-Datei möglicherweise sowohl in "Installation files" (Installationsdateien) als auch in "Downloads" (Downloads).

2. LTM.apk installieren und öffnen
   Klicken Sie auf die Datei LTM.apk, um sie zu installieren. Sobald LTM auf Ihrem Gerät installiert wurde, erhalten Sie eine Pop-up-Meldung, die Ihnen die Option bietet, die Anwendung zu öffnen. Klicken Sie auf "Open" (Öffnen) (Abbildung 3).
   Hinweis: Die LTM-App im Google Play Store ist LTM v5.**, die App im Software Release Package ist jedoch LTM v4.**. Beide Versionen sind exakt identisch, erfordern jedoch unterschiedliche Installationsmethoden, um ordnungsgemäß auf ein Mobilgerät geladen zu werden. Wenn Sie daher Version 4 installiert haben und zu Version 5 wechseln möchten (oder umgekehrt), müssen Sie zuerst Ihre vorhandene LTM-Version vom Mobilgerät deinstallieren, bevor Sie sie neu installieren. Andernfalls werden beide Versionen der App installiert und kollidieren miteinander. Sie müssen die App nach der Neuinstallation auch neu konfigurieren. Notieren Sie sich daher Ihre Einstellungen in der GUI (insbesondere Product Family und Protection Type), bevor Sie LTM deinstallieren.


3. LTM Zugriff auf Fotos, Medien und Dateien gewähren.
   Wenn Sie LTM zum ersten Mal öffnen, erhalten Sie eine Pop-up-Meldung, die um Erlaubnis bittet, LTM den Zugriff auf Fotos und Medien auf Ihrem Gerät zu gewähren. Klicken Sie auf "Allow" (Zulassen), um die Berechtigung zu erteilen (Abbildung 4).


4. Anwendungseinstellungen konfigurieren***
   1. Sie erhalten ein Pop-up "LTM Startup" (LTM-Start), das Sie automatisch zu den Konfigurationseinstellungen (Configuration settings) weiterleitet. Klicken Sie auf "OKAY" (OK) (Abbildung 5).


***Hinweis: Wenn Sie in der Vergangenheit eine ältere Version der LTM-Anwendung verwendet haben, wird Ihnen die Option geboten, eine ältere Konfigurationsdatei zu importieren, die die zuvor verwendeten Einstellungen enthält. (Dies gilt nicht für den Wechsel zwischen LTM v4.** und v5.**, da die Konfigurationsdatei beim Deinstallieren der App gelöscht wird.) Detaillierte Anweisungen zum Importieren der älteren Konfiguration finden Sie im Dokument "LTM Advanced Utilities" im Software Release Package.

2. Sie sehen ein Pop-up "Configuration Not Found" (Konfiguration nicht gefunden). Klicken Sie auf "OKAY" (OK) (Abbildung 6).


3. In den General Settings (Allgemeine Einstellungen) (Abbildung 7) muss die Product Family (Produktfamilie) entsprechend dem verwendeten LAVA-Produkt (in diesem Fall eSynC) eingestellt werden. Der Protection Type (Schutztyp) muss ebenfalls entsprechend dem verwendeten Mobilgerät eingestellt werden. Eine Liste der Mobilgeräte und ihrer vorgeschlagenen Protection Types finden Sie unter dem Link im Protection Type-Menü. Eine falsche Einstellung der Product Family oder des Protection Type kann zu schwerwiegenden Betriebsproblemen führen.

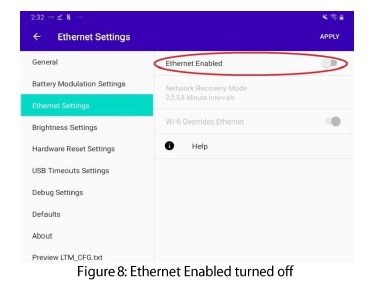

4. Wenn ein Nicht-Ethernet LAVA-Produkt verwendet wird, sollte Ethernet Enabled (Ethernet aktiviert) in den Ethernet Settings (Ethernet-Einstellungen) (Abbildung 8) deaktiviert werden.


5. Sobald Sie mit Ihren konfigurierten Einstellungen zufrieden sind, klicken Sie auf "Apply" (Übernehmen) in der oberen rechten Ecke des Bildschirms. Klicken Sie dann auf den Pfeil in der oberen linken Ecke des Bildschirms (Abbildung 9), um zur LTM-Startseite zurückzukehren.


6. Fahren Sie mit dem Abschnitt "Hardware Setup" (Hardware-Einrichtung) dieses Dokuments fort.

Hinweis: Informationen zu weiteren empfohlenen Funktionen und Anwendungen, die mit LTM verwendet werden können, finden Sie im Dokument "LTM Advanced Utilities".

Hardware-Einrichtung

Benötigte Teile:

• A7 Lite Enclosure
• Samsung Galaxy Tab A7 Lite Tablet
• Kreuzschlitzschraubendreher
• Ethernet-Kabel für POE- oder 9-36 VDC-Stromversorgung (je nach Art der Stromversorgung des integrierten Adapters)

Einrichtungsvorgang:
Für POE-Einheiten: Ausgewählte A7 Lite Enclosure können über einen POESwitch oder Injector, der an den Ethernet-Port angeschlossen wird, mit Strom versorgt werden. Für VC-Einheiten: Ausgewählte A7 Lite Enclosure können über ein 9-36V Netzteil mit einem 2mm mittig positiven Hohlstecker mit Strom versorgt werden. Das angeschlossene Netzteil und die Verkabelung sind für den Kurzschlussschutz verantwortlich. Hinweis: Bei VC-Einheiten stellen Sie beim Anschließen des LAVA-Produkts an die Stromversorgung sicher, dass die Verkabelung so ausgeführt ist, dass der Mittelstift positiv ist. Wenn die Polarität vertauscht wird, ist der Schaden am LAVA-Produkt sofort. Die Anwendung der falschen Eingangsspannung verletzt die Herstellergarantie von LAVA.

1. Das Gehäuse wird mit vier eingeschraubten Schrauben geliefert, um die beiden Teile des Gehäuses während des Versands sicher und an Ort und Stelle zu halten. Entfernen Sie zuerst diese Schrauben mit einem Kreuzschlitzschraubendreher, um die Rückplatte (an der der SimulCharge-Adapter befestigt ist) zu entfernen. Die verbleibenden Schrauben werden an der Innenseite der Rückplatte befestigt. Ein USB-C-Kabel wird ebenfalls vom angeschlossenen Adapter durchgeführt. Schrauben Sie den Adapter nicht von der Rückplatte ab und versuchen Sie nicht, das USB-Ccable zu entfernen. Beachten Sie auch die Ausrichtung, in der die Rückplatte am Rahmen befestigt war, da dies die korrekte Ausrichtung ist. Sie können das Gehäuse nicht richtig wieder zusammenbauen, wenn eines der Teile falsch ausgerichtet ist.
2. Entfernen Sie den Beutel mit den Schrauben von der Rückplatte.
3. Es wird empfohlen, das Samsung Galaxy Tab A7 Lite Tablet vor der Installation auszuschalten, um eine versehentliche Neukonfiguration oder das Starten von Apps während des Installationsvorgangs (Hosentaschenanrufe) zu verhindern.
4. Verbinden Sie das Tablet mit dem USB-C-Kabel. Üben Sie nicht zu viel Druck darauf aus, da dies den Stecker oder die Board-Schnittstelle beschädigen kann, wenn Sie ihn zu stark drücken. Stellen Sie sicher, dass das Kabel flach an der Rückplatte anliegt, damit es beim Wiederzusammenbau des Gehäuses nicht im Weg ist. Wenn das Kabel verdreht ist, sitzt das Tablet wahrscheinlich nicht richtig und könnte beim Zusammenbau des Gehäuses eine Wölbung verursachen.

5. Sobald das Tablet an den Adapter angeschlossen ist, können Sie das Gehäuse wieder zusammenbauen. Legen Sie die Rückplatte mit der Vorderseite nach unten auf den Rahmen und passen Sie das Tablet genau hinein. Seien Sie vorsichtig, wenn Sie das Tablet in den Rahmen drücken. In den Ecken des Rahmens befinden sich Schaumstofflaschen, die das Tablet vor Bewegung schützen und vor geringfügigen Stößen bewahren. Wenn Sie jedoch zu stark drücken, könnte das Tablet an der Kante einer dieser Laschen hängen bleiben und dazu führen, dass sie beim vollständigen Zusammenbau des Gehäuses nicht richtig passen.
6. Nehmen Sie anschließend die vier entfernten Schrauben und schrauben Sie diese in die Ecklöcher. Auf diese Weise können Sie sehen, ob es Unebenheiten gibt, weil etwas im Inneren falsch sitzt. Schrauben Sie dann die restlichen Schrauben ein und stellen Sie weiterhin sicher, dass die Rückplatte flach am Rahmen anliegt.
7. Die Rückseite des Gehäuseadapters verfügt über vier große Schraublöcher. Dies sind VESA 100-Löcher, mit denen Sie das Gehäuse an einer Standard-VESA-Halterung befestigen können. Befolgen Sie die Anweisungen der Halterung, um das Gehäuse zu befestigen. LAVA liefert keine VESA-Schrauben für die Montage mit.
8. Sobald das Gehäuse montiert ist, können Sie das weiße Papier, das den Rahmen bedeckt, entfernen. Es dient dazu, das Gehäuse während des Versands vor Kratzern zu schützen. Es wird empfohlen, dieses Papier nach der endgültigen Installation auf der VESAmounting zu entfernen, um versehentliche Kratzer oder Dellen zu vermeiden, die während dieses Vorgangs auftreten können.
9. Das Gehäuse hat ein Loch über dem Einschaltknopf. Führen Sie einen kleinen Stift in das Loch, um das Tablet einzuschalten.
10. Sobald das Produkt mit Strom versorgt wird, beginnt die gelbe eSynC-Status-LED-Leuchte zu blinken, was anzeigt, dass das Gerät Strom empfängt.
11. Sie erhalten außerdem eine Pop-up-Meldung zum Öffnen von LTM, sobald die USB-Verbindung hergestellt ist. Sie erhalten dieses Pop-up jedes Mal, es sei denn, Sie klicken auf "Always open LTM..." (Immer LTM öffnen...). Klicken Sie auf "OK" (OK).
12. (Abbildung 10).


13. Die grüne eSynC-Status-LED-Leuchte leuchtet auf und zeigt an, dass eine USB-Verbindung mit dem mobilen Gerät hergestellt wurde.
14. Um zu überprüfen, ob LTM die Hardwareverbindung erkannt hat, konsultieren Sie das ""-Fenster STATUS auf der LTM-Startseite Ihres mobilen Geräts. Vor dem Anschließen Ihres LAVA-Produkts wird im ""-Fenster "" (Abbildung 11) angezeigt.

    Sobald Sie "Controller detected" (Controller erkannt) im STATUSwindow (Abbildung 12) sehen, hat die LTM-Anwendung die LAVA-Hardware erfolgreich erkannt.

    Wenn Ihr Produkt ordnungsgemäß funktioniert, wird "Controller detected" (Controller erkannt) durch eine Zeitangabe "Controller ran @hh: mm: ss" (Controller lief @hh: mm: ss) (Stunde: Minute: Sekunde) ersetzt, die sich etwa alle 30 Sekunden aktualisiert (Abbildung 13).


15. Nachdem eine Verbindung mit dem mobilen Gerät hergestellt wurde, beginnt die gelbe eSynC-Status-LED-Leuchte zu blinken, um anzuzeigen, ob das A7 Lite Enclosure sich in einem Ladezyklus (z. B. gelbe LED meist an und kurz aus) oder Entladezyklus (z. B. gelbe LED kurz an und meist aus) befindet. Das STATUSwindow auf dem LTM-Startbildschirm zeigt auch an, ob es geladen oder entladen wird, mit einer Meldung, die "charging phase" (Ladephase) oder "discharging phase" (Entladephase) lautet (Abbildung 13).
16. Stecken Sie Ihr Ethernet-Kabel und Ihre Peripheriegeräte in das A7 Lite Enclosure (falls zutreffend).

Abschließende Schritte

1. Bildschirmhelligkeitsverwaltung aktivieren (optional)
   Wenn Sie die Funktion zur Bildschirmhelligkeitsverwaltung installieren oder mehr darüber erfahren möchten, lesen Sie das Dokument "Advanced LTM Settings" (Erweiterte LTM-Einstellungen). Dieser Schritt wird dringend empfohlen, ist aber optional.
2. LTM in den Hintergrundmodus versetzen, sobald es für den Einsatz bereit ist
   1. Der LTM- und Hardware-Einrichtungsvorgang ist nun abgeschlossen. Sobald Sie Ihre Einrichtung überprüft und mit Ihrer Konfiguration zufrieden sind, können Sie die LTM-Anwendung in den Hintergrundmodus versetzen.
   2. Drücken Sie auf der LTM-Startseite auf das Overflow-Menü (3 vertikale Punkte) in der oberen rechten Ecke.
   3. Wählen Sie "Background Mode" (Hintergrundmodus).
   4. Wenn die Anwendung aus dem Blickfeld verschwindet, wurde sie erfolgreich in den Hintergrundmodus versetzt.

LTM zur Konfigurationskonsole zurücksetzen

Wenn LTM im Hintergrundmodus ist, kann es nicht durch einfaches Klicken auf das Anwendungslogo auf dem Startbildschirm des mobilen Geräts geöffnet werden. Es gibt zwei Möglichkeiten, die Anwendung in die Konfigurationskonsole zurückzusetzen:

1. Schließen Sie alle aktiven Anwendungen auf dem mobilen Gerät. Sobald sie gelöscht wurden, startet ein einmaliges Klicken auf die LTM-App diese in einem sichtbaren Zustand.
2. Klicken Sie mehrmals innerhalb weniger Sekunden auf das LTM-Logo.

Hinweis: Jedes Mal, wenn Sie eine Einstellung in der LTM-App ändern, wird empfohlen, das LAVA-Produkt neu zu starten (Power Cycle). Trennen Sie das Gehäuse von der Stromquelle und schließen Sie es dann wieder an.
Wenn Sie die Nicht-RBM-Version des A7 Lite Powered Enclosure verwenden, können Sie diesen Abschnitt ignorieren asyou werden LTM nicht auf dem Tablet installiert haben.

Kabelgebundene Ethernet-Konfiguration (für Ethernet-fähige Produkte)

Je nach mobilem Gerät und Netzwerkkonfiguration müssen Sie möglicherweise die Einstellungen für die kabelgebundene Verbindung auf Ihrem Gerät aktivieren oder neu konfigurieren. Nachdem eine Verbindung mit dem eSynC-Produkt hergestellt wurde, sollte die Ethernet-Konfigurationsoption im Einstellungsmenü Ihres mobilen Geräts verfügbar sein (d.h. Einstellungen > Verbindungen > Weitere Verbindungseinstellungen > Ethernet).

Nachdem eine Verbindung mit dem A7 Lite Enclosure hergestellt wurde, und wenn die Ethernet-Option ausgegraut oder nicht verfügbar ist, unterstützt das mobile Gerät wahrscheinlich keine kabelgebundene Verbindung. In diesem Fall kann wahrscheinlich nichts getan werden, um diese Funktion auf Ihrem mobilen Gerät zu aktivieren. Vorausgesetzt, die Ethernet-Option ist verfügbar, kann es notwendig sein, die kabelgebundene Verbindung auf Ihrem mobilen Gerät zu aktivieren oder zu deaktivieren. Dies kann durch Sicherstellen erfolgen, dass die Ethernet-Option auf der Ethernet-Seite aktiviert oder deaktiviert ist.

Die meisten mobilen Geräte haben DHCPenabled standardmäßig aktiviert. Wenn Ihr Netzwerk keinen gültigen DHCP-Server hat, müssen Sie manuell eine IP-Adresse für das mobile Gerät konfigurieren. Klären Sie dies mit Ihrem Netzwerkadministrator, bevor Sie statische IPsettings verwenden. Um eine IP-Adresse manuell zu konfigurieren, müssen Sie die Ethernet-Verbindung auf der Ethernet-Seite deaktivieren, bevor Sie "Configure Ethernet Device" (Ethernet-Gerät konfigurieren) auswählen. Von hier aus können Sie "Static IP" (Statische IP) auswählen und die IPAddress-Einstellungen festlegen, die vom mobilen Gerät verwendet werden sollen.

Sobald die IP-Adresse konfiguriert wurde, müssen Sie die Ethernet-Verbindung erneut aktivieren, um die kabelgebundene Verbindung zu nutzen.
