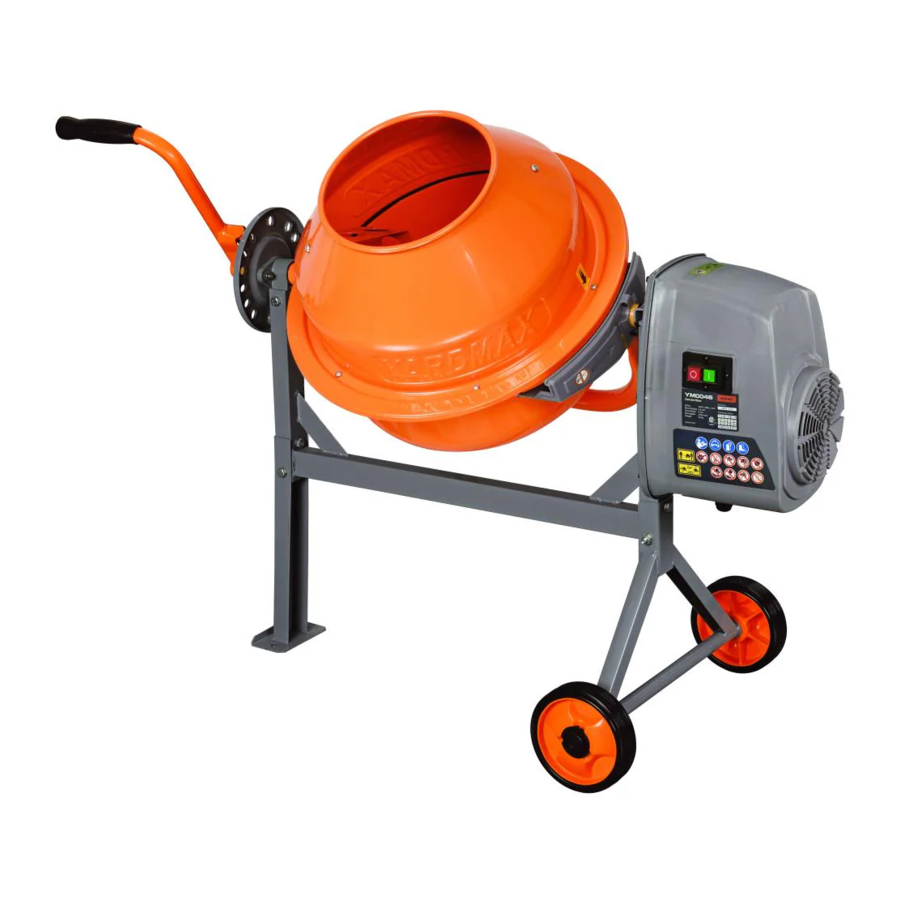

YARDMAX YM0046 Handbuch

SPEZIFIKATIONEN

SYMBOLE
Das Typenschild Ihrer Maschine kann Symbole aufweisen. Diese stellen wichtige Informationen über das Produkt oder Anweisungen zu dessen Verwendung dar.

Lesen Sie diese Anweisungen sorgfältig durch.	Ersetzen Sie beschädigte, fehlende oder defekte Teile, bevor Sie das Gerät verwenden.
Augenschutz tragen. Gehörschutz tragen.	Hände von allen beweglichen Teilen fernhalten.
Schutzhandschuhe tragen.	Platzieren Sie während des Betriebs keine Körperteile oder Werkzeuge, wie z. B. eine Schaufel, in der Trommel.
Sicherheitsschuhe tragen.	Führen Sie während des Betriebs keine Hände durch den Spalt zwischen Rahmen und Stützarm oder den zwischen Trommel und Stützarm.
Den Mischer nur auf festem, ebenem und waagerechtem Untergrund verwenden oder betreiben, der das Gewicht des Mischers und seiner Ladung tragen kann. Um ein Umkippen des Mischers zu verhindern, verwenden oder betreiben Sie den Mischer nur auf festem, ebenem und waagerechtem Untergrund, der sowohl das Gewicht des Mischers als auch seines Inhalts tragen kann.	Starten Sie den Motor nicht, wenn die Trommel voll beladen ist. Schalten Sie den Mischer nicht aus, solange er mit Beton gefüllt ist.
Versuchen Sie nicht, den Mischer zu bewegen, wenn er beladen und/oder in Betrieb ist.	Bringen Sie Materialreste zu einer zugelassenen Sammelstelle oder befolgen Sie die Bestimmungen des Landes, in dem der Mischer verwendet wird. Nicht in Abflüsse, Boden oder Wasser leiten.
Überprüfen Sie Ihren Mischer, bevor Sie ihn einschalten. Halten Sie Schutzvorrichtungen an Ort und Stelle und funktionsfähig.	Kinder und Unbefugte fernhalten.
	Ziehen Sie den Netzstecker vor der Reparatur, Reinigung und Wartung des Mischers!

SICHERHEIT

KENNEN SIE IHREN BETONMISCHER
Lesen Sie dieses Handbuch und alle Etiketten, um Ihren YARDMAX Betonmischer, seine Einschränkungen und potenzielle Gefahren zu verstehen.

DROGEN, ALKOHOL UND MEDIKAMENTE
Betreiben Sie Ihren Betonmischer nicht unter dem Einfluss von Drogen, Alkohol oder Medikamenten, die Ihre Fähigkeit zur ordnungsgemäßen Verwendung beeinträchtigen könnten.

GEFÄHRLICHE BEDINGUNGEN VERMEIDEN
Sichern Sie Ihren Betonmischer auf ebenem Untergrund. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte Bereiche können zu Verletzungen führen. Verwenden Sie Ihren Betonmischer nicht in nassen oder feuchten Bereichen und setzen Sie ihn nicht Regen aus. Verwenden Sie ihn nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen.

Um ein Umkippen des Mischers zu verhindern, verwenden oder betreiben Sie den Mischer nur auf festem, ebenem und waagerechtem Untergrund, der das Gewicht sowohl des Mischers als auch seiner Ladung tragen kann. Versuchen Sie nicht, den Mischer zu bewegen, wenn er beladen und/oder in Betrieb ist. Dieser Mischer ist für die Herstellung von Beton, Mörtel und Putz bestimmt. Er ist nicht zum Mischen von brennbaren oder explosiven Substanzen geeignet. Verwenden Sie ihn nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen.

ÜBERPRÜFEN SIE IHREN BETONMISCHER
Überprüfen Sie Ihren Mischer, bevor Sie ihn einschalten. Halten Sie Schutzvorrichtungen an Ort und Stelle und funktionsfähig. Schließen Sie den Mischer nicht an, wenn die Motorabdeckung entfernt ist. Überprüfen Sie vor jedem Gebrauch alle Schrauben, Muttern und Bolzen auf festen Sitz, insbesondere diejenigen, die Schutzvorrichtungen und Antriebsmechanismen sichern. Vibrationen während des Mischens können diese lösen. Machen Sie es sich zur Gewohnheit, zu überprüfen, ob alle Einstellwerkzeuge, Schaufeln, Handkellen und andere Werkzeuge/Ausrüstungen aus dem Mischerbereich entfernt wurden, bevor Sie ihn einschalten. Ersetzen Sie beschädigte, fehlende oder defekte Teile, bevor Sie ihn verwenden.

Warnschilder enthalten wichtige Informationen. Ersetzen Sie fehlende oder beschädigte Warnschilder.

RICHTIG KLEIDEN
Tragen Sie keine weite Kleidung, Handschuhe oder Schmuck (Ringe, Uhren), die sich in beweglichen Teilen verfangen könnten. Tragen Sie schützende, nicht leitende Handschuhe und rutschfestes Schuhwerk. Binden Sie lange Haare zurück oder tragen Sie eine Mütze, um zu verhindern, dass sich Haare in der Maschine verfangen.

SCHÜTZEN SIE IHRE AUGEN
Tragen Sie immer eine Schutzbrille. Betonmischer können Fremdkörper in die Augen schleudern und dauerhafte Augenschäden verursachen. Alltagsbrillen haben keine stoßfesten Gläser und sollten eine Schutzbrille nicht ersetzen. Z87-zertifizierte Brillen werden empfohlen.

SCHÜTZEN SIE IHREN KÖRPER
Stellen Sie sich immer hinter den Betonmischer und bleiben Sie aufmerksam.

BESUCHER UND KINDER FERNHALTEN
Halten Sie Unbefugte vom Mischer fern. Erlauben Sie Kindern nicht, den Mischer zu handhaben, darauf oder hinein zu klettern.

VERLÄNGERUNGSKABEL
Unsachgemäße Verwendung von Verlängerungskabeln kann zu einer Überhitzung des Motors führen. Ihr Verlängerungskabel sollte nicht länger als 30 Fuß sein und mindestens 12 Gauge mit einem geerdeten 3-Pol-Stecker aufweisen.

Vermeiden Sie die Verwendung von offenen und unzureichend isolierten Anschlüssen. Verbindungen müssen mit geeignetem, geschütztem Material für den Außenbereich hergestellt werden. Stellen Sie sicher, dass alle Verlängerungskabelverbindungen trocken und sicher sind. Achten Sie darauf, dass das Verlängerungskabel sorgfältig verlegt wird, um Flüssigkeiten, scharfe Kanten und Stellen zu vermeiden, an denen Fahrzeuge darüber fahren könnten. Vermeiden Sie, dass das Verlängerungskabel unter dem Mischer eingeklemmt wird. Rollen Sie es vollständig ab, da es sonst überhitzen und Feuer fangen könnte.

ELEKTRISCHEN SCHLAG VERMEIDEN
Stecken Sie den Motor nicht ein oder aus, während Sie auf feuchtem oder nassem Untergrund stehen oder sich in dessen Nähe befinden. Verwenden Sie den Mischer nicht in nassen oder feuchten Bereichen und setzen Sie ihn nicht Regen aus. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen: Rohren, Heizkörpern, Herden und Kühlschrankgehäusen. Stellen Sie sicher, dass Ihre Finger die Metallstifte des Steckers nicht berühren, wenn Sie den Mischer ein- oder ausstecken.

Berühren Sie nicht die elektrischen Leitungen im Inneren der Motorabdeckung. Für Servicearbeiten wenden Sie sich bitte an YARDMAX oder ein autorisiertes Servicecenter. Stellen Sie sicher, dass Ihre Finger die Metallstifte des Steckers nicht berühren, wenn Sie den Betonmischer ein- oder ausstecken.

Halten Sie sich von allen beweglichen Teilen fern!

NICHT ÜBERSTRECKEN
Halten Sie beim Be- oder Entladen des Mischers jederzeit einen sicheren Stand und das Gleichgewicht. Stellen Sie sich niemals auf den Mischer. Es könnten schwere Verletzungen auftreten, wenn der Mischer kippt oder wenn bewegliche Teile unbeabsichtigt berührt werden. Lagern Sie nichts über oder in der Nähe des Mischers, wo jemand auf den Mischer steigen könnte, um es zu erreichen.

VERLETZUNGEN DURCH UNFÄLLE VERMEIDEN
Halten Sie die Hände von allen beweglichen Teilen fern. Legen Sie während des Betriebs keine Körperteile oder Werkzeuge – wie eine Schaufel – in die Trommel. Führen Sie während des Betriebs keine Hände durch den Spalt zwischen Rahmen und Stützarm oder durch den Raum zwischen Trommel und Stützarm.

SCHÜTZEN SIE IHRE HÄNDE
Halten Sie Ihre Hände von allen beweglichen Teilen fern. Legen Sie zu keinem Zeitpunkt, solange der Motor läuft, Körperteile in die Trommel oder unter den Fingerschutz.

WERKZEUG NICHT ÜBERLASTEN
Verwenden Sie den Betonmischer nur für den vorgesehenen Zweck. Starten Sie den Motor nicht, wenn die Trommel vollständig beladen ist. Schalten Sie den Mischer nicht aus, wenn er noch Beton enthält. Der Mischer darf nicht abgeschleppt werden.

MASCHINE NIEMALS UNBEAUFSICHTIGT LASSEN
Verlassen Sie den Betonmischer erst, wenn er vollständig zum Stillstand gekommen ist.

STROMVERBINDUNG TRENNEN
Ziehen Sie den Netzstecker Ihres Betonmischers, wenn er nicht benutzt wird und bevor Sie Einstellungen vornehmen, Teile wechseln, ihn reinigen oder warten. Konsultieren Sie das technische Handbuch vor Wartungsarbeiten.

UMWELT SCHÜTZEN
Bringen Sie Materialreste zu einer autorisierten Sammelstelle und befolgen Sie die Bestimmungen des Landes, in dem der Mischer verwendet wird. Nicht in Abflüsse, Boden oder Wasser leiten.

PFLEGEN SIE IHREN BETONMISCHER SORGFÄLTIG
Halten Sie Ihren Betonmischer und seine Teile sauber.

WERKSTATT KINDERSICHER MACHEN
Lagern Sie Ihren Beton

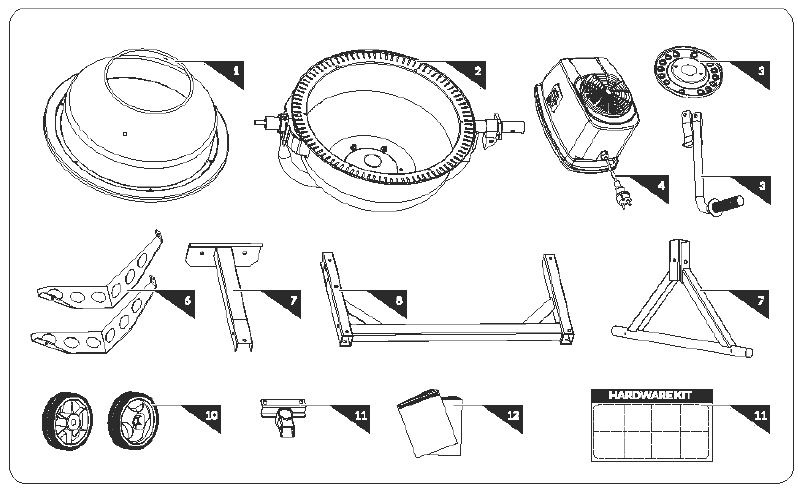

LIEFERUMFANG

1. Obere Trommel
2. Unterer Trommelstützarm
3. Arretierplatte
4. Motorbaugruppe
5. Kippstange
6. Mischflügel (1 Paar)
7. Stützbein
8. Stützrahmen
9. Radachshalterung
10. Räder (1 Paar)
11. Motorstützhalterung
12. Bedienungsanleitung
13. Zubehörbeutel

MONTAGE

Dieser Betonmischer ist teilweise im Werk vormontiert. Befolgen Sie zur Montage Ihrer Maschine die nachstehenden Anweisungen.

Die Montage erfordert zwei Personen (empfohlen).

STANDFUẞ

1. Schieben Sie jedes Rad auf jede Achsstummel. Führen Sie jeden Splint in das Achsloch ein. Biegen Sie die Seitenstifte jeweils nach außen, damit sie nicht herausfallen. Bringen Sie die Radkappen an.


2. Legen Sie den Rahmen auf die Seite und befestigen Sie die Stützbeine. Richten Sie die 2 Löcher am Stützbein an den Rahmenlöchern aus, wie abgebildet. (Siehe Abbildung 1b, Abbildung 1) Schrauben Sie die M8x40 Sechskantschraube und die Unterlegscheibe in das obere Loch. (Siehe Abbildung 1b, Abbildung 1). Führen Sie die M8x60 Sechskantschraube durch das untere Loch und sichern Sie sie mit einer flachen Unterlegscheibe, einer Sicherungsscheibe und einer Mutter. (Siehe Abbildung 1b, Abbildung 2).


3. Drehen Sie den Rahmen um und befestigen Sie die Achshalterung mit den Rädern auf die gleiche Weise. (Siehe Abbildung 1c, Abbildungen 1-2)


4. Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.

UNTERE TROMMEL

1. Schieben Sie die Motorstützhalterung auf die Welle. (Siehe Abbildung 2, Abbildung 1)
2. Platzieren Sie die untere Trommel mit dem Stützarm vorsichtig auf den Seitenstützen des Standfußes, wie abgebildet. (Siehe Abbildung 2, Abbildung 2). Die Motorstützhalterung und der Stützsitz sollten in den Seitenstützkanal auf jeder Seite gleiten. Die Welle mit größerem Durchmesser sollte am Beinende des Standfußes liegen.
3. Richten Sie auf jeder Seite die Löcher in der Seitenstütze mit denen in der Motorstützhalterung und dem Stützsitz aus, stecken Sie eine M8x55 Sechskantschraube von einer Seite ein, dann eine flache Unterlegscheibe, eine Sicherungsscheibe und eine Mutter von der anderen Seite. Mit einem Schraubenschlüssel festziehen. (Siehe Abbildung 2, Abbildung 3)

MISCHFLÜGEL

Montieren Sie die Mischflügel locker in der unteren Trommel, wie abgebildet (Siehe Abbildung 3, Abbildung 1). Zwei Löcher sind an der Basis der Trommel vorgesehen, in die eine M8x20 Schraube von außen eingeführt werden kann. Eine Lederscheibe und eine Mutter sollten locker von innen aufgeschraubt werden. Die Lederscheibe sollte unter dem Flügel, direkt an der Trommel platziert werden. (Siehe Abbildung 3, Abbildung 2)

Beachten Sie die Pfeilmarkierungen an Ihrem Mischer – eine an der oberen Trommel und eine an der unteren. Wenn Sie Schwierigkeiten haben, die Mischflügel richtig zu positionieren, montieren Sie die obere Trommel vorübergehend auf die untere Trommel und drehen Sie die obere so, dass die beiden Pfeile übereinstimmen.

OBERE TROMMEL

1. Platzieren Sie die obere Trommel auf die untere Trommel, indem Sie sowohl die Befestigungslöcher als auch die markierten Pfeile ausrichten. (Siehe Abbildung 4, Abbildung 1 & 2)
2. Führen Sie eine M6x16 Kreuzschlitzschraube in jedes Befestigungsloch am Rand ein. Sichern Sie jede Schraube von unten mit einer Sicherungsscheibe und einer Mutter. Stellen Sie sicher, dass der Anziehvorgang schrittweise erfolgt. (Siehe Abbildung 4, Abbildung 3)
3. Befestigen Sie die Mischflügel an der oberen Trommel, indem Sie zwei M8x16 Kreuzschlitzschrauben von außen durch die Löcher in der Trommel stecken.
4. Eine Lederscheibe sollte innen zwischen Trommel und Flügel positioniert werden. Sichern Sie den Mischflügel innen mit einer Mutter. (Siehe Abbildung 4, Abbildung 4)
5. Stellen Sie abschließend sicher, dass die oberen und unteren Mischflügelbefestigungen fest sitzen.

KIPPSTANGE

1. Schieben Sie die Sicherungsplatte über die Welle mit großem Durchmesser (an der „Beinseite“ des Rahmens), wobei der Rand nach innen zeigt, wie abgebildet. Führen Sie zwei M8x25 Schrauben in die Befestigungslöcher ein und sichern Sie jede mit einer Mutter und einer flachen Unterlegscheibe. (Siehe Abbildung 5a)


2. Führen Sie die Feder in das Stangenrohr ein, halten Sie die Feder mit einem Finger fest und legen Sie die Stange über die Welle mit größerem Durchmesser, so dass die Feder im Stangenrohr bleibt. (Siehe Abbildung 5b, Abbildung 1) Drücken Sie auf das Stangenrohr, bis die Löcher in der Halterung mit dem in die Welle gebohrten Loch übereinstimmen. (Siehe Abbildung 5b, Abbildung 2)
   Führen Sie eine M8x55 Sechskantschraube durch das Loch, legen Sie eine flache Unterlegscheibe auf die Schraube und sichern Sie sie mit einer Mutter. (Siehe Abbildung 5b, Abbildung 3)
   Sichern Sie die Mutter an der Halterung (nicht überdrehen, da dies verhindert, dass sich die Halterung um die Schraube dreht).

   Die Stange muss sich um die Schraube drehen können, damit die Ansätze an der Halterung in die Schlitze der Sicherungsplatte ein- oder ausgerastet werden können.

GETRIEBE & MOTOR

Richten Sie die Ritzelwelle mit der Lagerbuchse im Getriebe aus und schieben Sie sie an ihren Platz. (Siehe Abbildung 6, Abbildung 1) Richten Sie die Schraubenlöcher in der Rahmenhalterung mit den Gewindebolzen und den Löchern der unteren Montagehalterung im Motorgehäuse aus und schieben Sie sie in Position. (Siehe Abbildung 6, Abbildung 2) Befestigen Sie das Motorgehäuse mit vier M8 Sicherungsmuttern an der Rahmenhalterung. Befestigen Sie die untere Montagehalterung mit einer M8x60 Schraube, zwei flachen Unterlegscheiben und einer Sicherungsmutter am Rahmen. (Siehe Abbildung 6, Abbildung 3)

IHRE MASCHINE KENNEN

MERKMALE UND BEDIENELEMENTE

BETRIEB

ELEKTRISCHE ANFORDERUNGEN

Stellen Sie sicher, dass Sie eine US-Standard, 3-polige geerdete, Typ B, 15A (NEMA 5-15) Steckdose haben.

Überprüfen Sie, ob der Stromkreis geerdet und ausreichend geschützt ist und dass er mit der Leistung, Spannung und Frequenz des Motors übereinstimmt.

ELEKTRISCHER ANSCHLUSS

Dieser Mischer ist doppelt isoliert nach Schutzklasse II und IP44D zertifiziert. Die Isolierung bleibt nur wirksam, wenn bei Reparaturen die originalen Isolierteile verwendet und die Abstände zwischen der originalen Isolierung eingehalten werden.

Dieser Mischer ist doppelt isoliert nach Schutzklasse II und IP44D zertifiziert. Um diese Klassifizierung beizubehalten, ist es entscheidend, dass die Demontage und Wiedermontage des elektrischen Steuergehäuses ordnungsgemäß durchgeführt wird. Nur ein qualifizierter Elektriker darf das Gehäuse der elektrischen Steuerung reparieren.

Doppelte Isolierung () macht ein dreipoliges, geerdetes Netzkabel und ein geerdetes Stromversorgungssystem überflüssig. Doppelt isolierte Geräte können entweder ein zwei- oder dreipoliges Verlängerungskabel verwenden.

Schließen Sie keines der Kabel an den Erdungsstift an.

AUF EBENEM UNTERGRUND VERANKERN

Um Ihren YARDMAX Betonmischer während des Betriebs zu sichern, verwenden Sie zwei längere Schrauben oder Erdnägel durch die Löcher im vorderen Bein des Mischerständers, um den Mischer an Ort und Stelle zu halten. (Siehe Abbildung 7) Aufgrund unterschiedlicher Bodenoberflächen sind diese nicht im Lieferumfang enthalten. Wählen Sie den richtigen Schrauben- oder Erdnageltyp für Ihre Oberfläche oder rufen Sie uns für eine Empfehlung an.

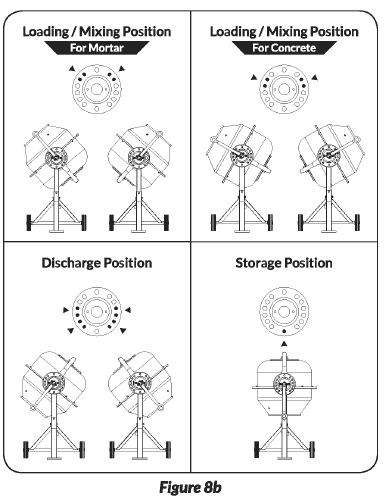

TROMMELKIPPUNG

Die federbelastete Kippstange mit Verriegelungszapfen ermöglicht die Kippsteuerung der Trommel (Siehe Abbildung 8a) und kann in den folgenden Positionen verriegelt werden (siehe Abbildung 8b): Laden/Mischen – Mörtel, Laden/Mischen – Beton, Entleeren und Lagerung.

Die Trommel wird durch die Zapfen an der selbstverriegelnden Kippstange in der gewünschten Position arretiert, welche in die Schlitze der Sicherungsplatte am Mischerrahmen einrasten. (Siehe Abbildung 8a) Um die Trommel zu kippen, ziehen Sie die Kippstange leicht zu sich heran (weg vom Rahmen), um die Verriegelungszapfen zu lösen. Dies ermöglicht der Kippstange, die Trommel in die gewünschte Richtung zu drehen.

Um die Trommel in Position zu arretieren, lassen Sie die Kippstange beim Drehen der Trommel leicht los (Richtung Mischerrahmen). Die Zapfen gleiten dann in die nächstgelegene Position an der Sicherungsplatte und verriegeln diese.

BELADEN

Wickeln Sie das Verlängerungskabel vollständig ab. Schließen Sie es zuerst an den Betonmischer an, bevor Sie die Stromversorgung einstecken.

Starten Sie immer den Motor, bevor Sie die Trommel beladen. Die Mischflügel sollten sich drehen, bevor Sie mit dem Hinzufügen der Inhalte beginnen.

Um zu vermeiden, dass Beton oder Mörtel an der Innenseite der Mischtrommel haften bleibt, gießen Sie das Material langsam und gleichmäßig über den Rand in den Mischer.

Ein eingebauter Thermoschutz ist im Motor installiert, um Überhitzung zu vermeiden, und kühlt automatisch ab, wenn der Motor abkühlt.

Für optimale Ergebnisse beladen Sie den Mischer immer in der folgenden Reihenfolge:

1. Fügen Sie die erforderliche Menge Kies in die Trommel.
2. Fügen Sie die erforderliche Menge Zement in die Trommel.
3. Fügen Sie die erforderliche Menge Sand in die Trommel.
4. Gießen Sie die erforderliche Menge Wasser in die Trommel.

ENTLEEREN

Schalten Sie den Mischer nicht aus (drehende Arme nicht stoppen), wenn sich Inhalt im Behälter befindet. Entleeren Sie die Trommel immer vollständig, während sich die Mischerarme drehen.

REINIGUNG

Stecken Sie niemals Hände oder Gliedmaßen in die Trommel, während sich die Mischerarme drehen.

Reinigen Sie den Mischer am Ende jedes Betriebstages gründlich. Halten Sie Ihren Mischer sauber. Die geringste Spur von Material, die in der Trommel verbleibt, wird aushärten und sich bei jeder weiteren Verwendung ansammeln, bis die Maschine nicht mehr funktioniert. Getrockneter Zement sollte aus der Trommel gekratzt werden. Werfen Sie keine Ziegelsteine in die Mischtrommel, um sie zu reinigen. Schlagen Sie nicht mit einer Schaufel, einem Hammer oder anderen Werkzeugen auf die Trommel, um Ansammlungen von getrockneter Zementmischung aufzubrechen, da dies zu Schäden am Mischer führen kann. Die Trommel kann etwa 2 Minuten lang mit einer Mischung aus 1" Kies und Wasser geschrubbt werden. Entleeren Sie anschließend die Kies-/Wassermischung und spritzen Sie die Trommelbaugruppe innen und außen ab. Die Konstruktion des Betonmischers der Schutzklasse IP44D ermöglicht es Ihnen, die Trommelbaugruppe sicher abzuspritzen.

Gießen oder sprühen Sie kein Wasser direkt über die Motorabdeckung, insbesondere nicht über deren Öffnungen.

Wischen Sie jegliches äußere Material von der Motorabdeckung ab. Verwenden Sie kein Benzin, Terpentin, Lack- oder Farbverdünner, chemische Reinigungsflüssigkeiten oder ähnliche Produkte. Die Verwendung chemischer Produkte oder Lösungsmittel kann die Eigenschaften der Abdeckung beeinträchtigen, die aus hochdichtem Polyethylen PET hergestellt wurde.

WARTUNG

Stellen Sie sicher, dass das Verlängerungskabel immer ausgesteckt ist, bevor die Motorabdeckung entfernt wird.

Der Antriebsriemen hält eine konstante, gleichmäßige Spannung, die durch die federbelastete Spannrolle gewährleistet wird. Es ist keine Einstellung erforderlich, außer gelegentlich etwas Fett auf die Spindel zu geben.

Die Lager sind wartungsfrei.

Der Schaltplan und die Teilezeichnung in diesem Handbuch dienen nur als Referenz. Weder der Hersteller noch der Vertreiber geben dem Käufer eine Zusicherung oder Garantie irgendeiner Art, dass er oder sie qualifiziert ist, Reparaturen am Produkt vorzunehmen oder Teile des Produkts zu ersetzen. Nur qualifizierte Techniker sollten den Mischer reparieren. Jegliche Wartungsarbeiten und Reparaturen an elektrischen Komponenten müssen von einem qualifizierten Elektriker durchgeführt werden.

Teile, die eingekreist sind, dürfen nur von einem qualifizierten Elektriker eingebaut werden.

RIEMENWECHSEL

1. Motor entfernen. (siehe Abbildung 9a)


2. Entfernen Sie die Motorabdeckung. (siehe Abbildung 9b, Abbildung 1)
3. Drehen Sie die Umlenkrolle und ziehen Sie den Riemen heraus. (siehe Abbildung 9b, Abbildung 2)

4. Montieren Sie den neuen Riemen und bringen Sie die Abdeckung und die Motorbaugruppe wieder an.

SCHALTPLAN

FEHLERBEHEBUNG

TEILEDIAGRAMM

TEILELISTE

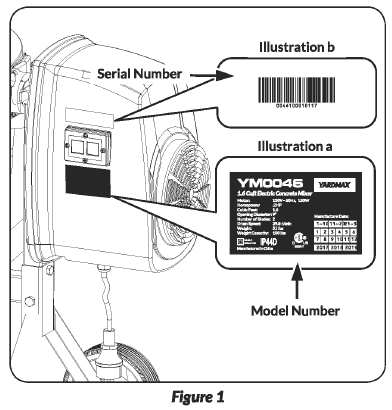

MODELL- UND SERIENNUMMERN Für zukünftige Referenzzwecke notieren Sie sowohl die Modellnummer (siehe Figure 1, Illustration a) als auch die Seriennummer (siehe Figure 1, Illustration b), sowie das Kaufdatum und den Kaufort. Halten Sie diese Informationen bereit, wenn Sie Ersatzteile oder optionales Zubehör bestellen und wenn Sie technische oder Garantieanfragen stellen.

KUNDENDIENST
Haben Sie Fragen zu Ihrem YARDMAX-Gerät? Rufen Sie uns unter 844-YARDMAX an, senden Sie uns eine E-Mail an support@yardmax.com oder kontaktieren Sie uns über Ihre bevorzugte soziale Medienplattform.

844-YARDMAX (844-927-3629) | info@yardmaxcom
