EVGA XR1 PRO Handbuch

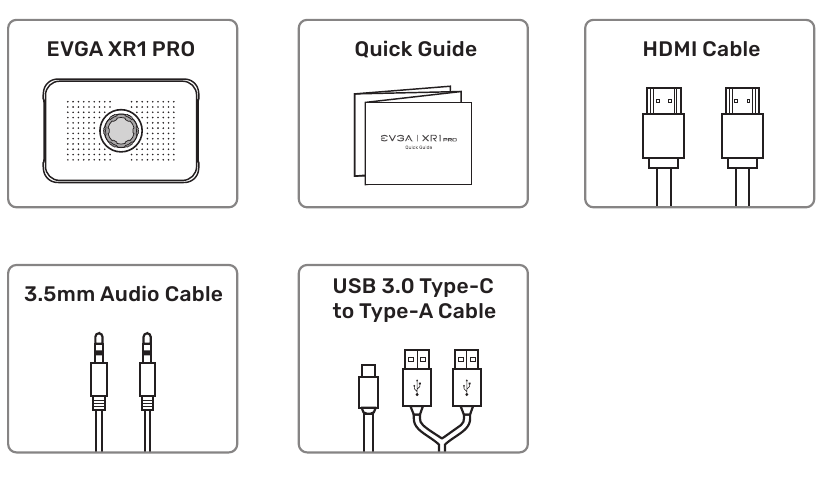

Lieferumfang
Bitte überprüfen Sie, ob alle diese Artikel enthalten sind.
Spezifikation
| Schnittstelle | USB 3.0 Type-C |
| Eingang & Ausgang (Durchschleifen) | HDMI |
| Eingang | 480p / 576p / 720p / 1080p@240fps / 1440p@144fps / 2160p@60fps HDR |
| Durchschleifen | 480p / 576p / 720p / 1080p@240fps / 1440p@144fps / 2160p@60fps HDR |
| Maximale Aufnahmeauflösung | 2160p@30fps |
| Abmessungen | 130mm x 86.4mm x 32.95mm Mit Steuerrad 130mm x 86.4mm x 24.15mm Ohne Steuerrad |
| Gewicht | 159g |
Funktion des Steuerrads
 | Oben: Lichteffekt auswählen |
 | Unten: Lichteffekt auswählen |
 | Links: Umschalten zur Anpassung der Lautstärke von Mikrofon-Eingang |
 | Rechts: Umschalten zur Anpassung der Lautstärke von Konsolen-Party-Link |
 | Lautstärke-Anpassungsmodus: Steuert die Lautstärke von Mikrofon-Eingang / Konsolen-Party-Link Beleuchtungs-Anpassungsmodus: Steuert den LED-Lichteffekt / die Geschwindigkeit |
| Drücken | 10 Sek. gedrückt halten: Werkseinstellungen zurücksetzen Drücken: Mikrofon-Eingang deaktivieren / aktivieren |
LED-Anzeigen
 | Farbverlauf Weiß | USB 3.0 Modus Standby mit USB 3.0 Verbindungsmodus |
 | Farbverlauf Gelb | USB 2.0 Modus Standby mit USB 2.0 Verbindungsmodus |
 | Zweimal weiß blinkend | Gerät wird zurückgesetzt |
 | Dauerrot | Mikrofon-Eingang stummgeschaltet |
 | Farbverlauf Rot | USB-Signalproblem (Kein Video) |
 | Farbverlauf Grün | USB-Signalproblem (Keine Unterstützung für Upscaling) |
 | Farbverlauf Blau | USB-Signalproblem (HDCP) |
Geräteübersicht
Konfiguration für Desktop/Laptop
Für Spielkonsolen
Für Videokonferenzen
Verwendung Ihrer EVGA XR1 PRO mit OBS (Open Broadcaster Software®)
OBS ist eine kostenlose Open-Source-Softwarelösung für Videoaufnahmen und Live-Streaming und wird von EVGA empfohlen, um die EVGA XR1 PRO Capture Card zu nutzen.
Sie müssen die OBS-Software von dieser Adresse herunterladen, um zu beginnen: https://obsproject.com/download
Nachdem Sie OBS heruntergeladen und installiert haben, wird beim erstmaligen Öffnen des Programms ein Assistent zur automatischen Konfiguration ausgeführt. Dieser versucht, die am besten geeigneten Einstellungen für Ihren PC zu finden. Sie können diese Einstellungen später manuell ändern. (Beachten Sie das Schnellhandbuch der EVGA XR1 PRO Capture Card, um Ihr Gerät mit der EVGA XR1 PRO Capture Card und Ihrem Streaming-Gerät zu verbinden.)
OBS nimmt standardmäßig kein Video auf. Sie müssen Ihre EVGA XR1 PRO Capture Card aktivieren, indem Sie sie als Quelle hinzufügen. Klicken Sie entweder auf das + oder rechtsklicken Sie in das Feld mit der Bezeichnung "Sources" (Quellen) und fügen Sie dann das Gerät hinzu und wählen Sie Ihre EVGA XR1 PRO Capture Card aus.
www.evga.com
Verweise
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
EVGA XR1 PRO Handbuch herunterladen
