Makeblock Laserbox Handbuch

Erklärung

Willkommen bei der Nutzung von Makeblock-Produkten!
Bevor Sie das Produkt zum ersten Mal installieren und verwenden, lesen Sie bitte sorgfältig alle Begleitmaterialien des Produkts, um Ihre Erfahrung damit zu verbessern. Wenn Sie das Produkt nicht gemäß den Anweisungen und Anforderungen des Handbuchs verwenden oder das Produkt aufgrund von Missverständnissen usw. falsch bedienen, übernimmt Makeblock Co., Ltd. (Shenzhen) keine Verantwortung für daraus resultierende Verluste, außer bei Verlusten aufgrund unsachgemäßer Installation oder Bedienung durch Makeblock professionelles Wartungspersonal.
Dieses Produkt sollte von einem Erwachsenen bedient werden, der mit dem Inhalt dieses Handbuchs vertraut ist, oder unter der Aufsicht eines Erwachsenen, der mit dem Inhalt dieses Handbuchs vertraut ist. In Umgebungen, in denen Kinder anwesend sind, ist beim Betrieb besondere Vorsicht geboten.
Makeblock Co., Ltd. (Shenzhen) hat das Handbuch gewissenhaft und sorgfältig zusammengestellt, kann jedoch nicht garantieren, dass das Handbuch völlig fehler- oder lückenlos ist.
Makeblock Co., Ltd. (Shenzhen) ist bestrebt, die Produktfunktionalität und Servicequalität kontinuierlich zu verbessern, und behält sich daher das Recht vor, Produkte oder Softwareprogramme, die im Handbuch beschrieben sind, sowie den Inhalt des Handbuchs jederzeit und ohne vorherige Ankündigung zu ändern.
Das Handbuch soll Ihnen helfen, das Produkt korrekt zu verwenden, und enthält keine Beschreibung der Hardware- und Softwarekonfiguration des Produkts. Für die Produktkonfiguration beziehen Sie sich bitte auf den entsprechenden Vertrag (falls vorhanden) und die Packliste oder wenden Sie sich an Ihren Händler. Abbildungen im Handbuch dienen nur als Referenz, und das tatsächliche Produkt kann abweichen.
Durch Urheberrechtsgesetze und -bestimmungen geschützt, darf das Handbuch ohne die vorherige schriftliche Genehmigung von Makeblock Co., Ltd. (Shenzhen) in keiner Weise reproduziert oder transkribiert, auf keinem kabelgebundenen oder drahtlosen Netzwerk in irgendeiner Weise übertragen oder in eine andere Sprache übersetzt werden.

Dieser Bereich stellt eine besondere Gefahr für den Benutzer oder die für die Wartung verantwortliche Person dar, wenn die Bedienungsanleitung nicht beachtet wird.


In diesen Bereichen ist besonders auf die möglichen Gefahren von Laserlicht zu achten.

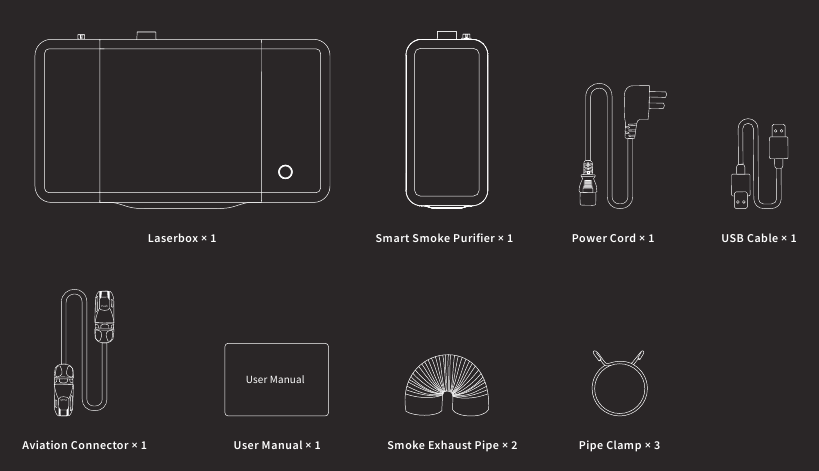

Lieferumfang

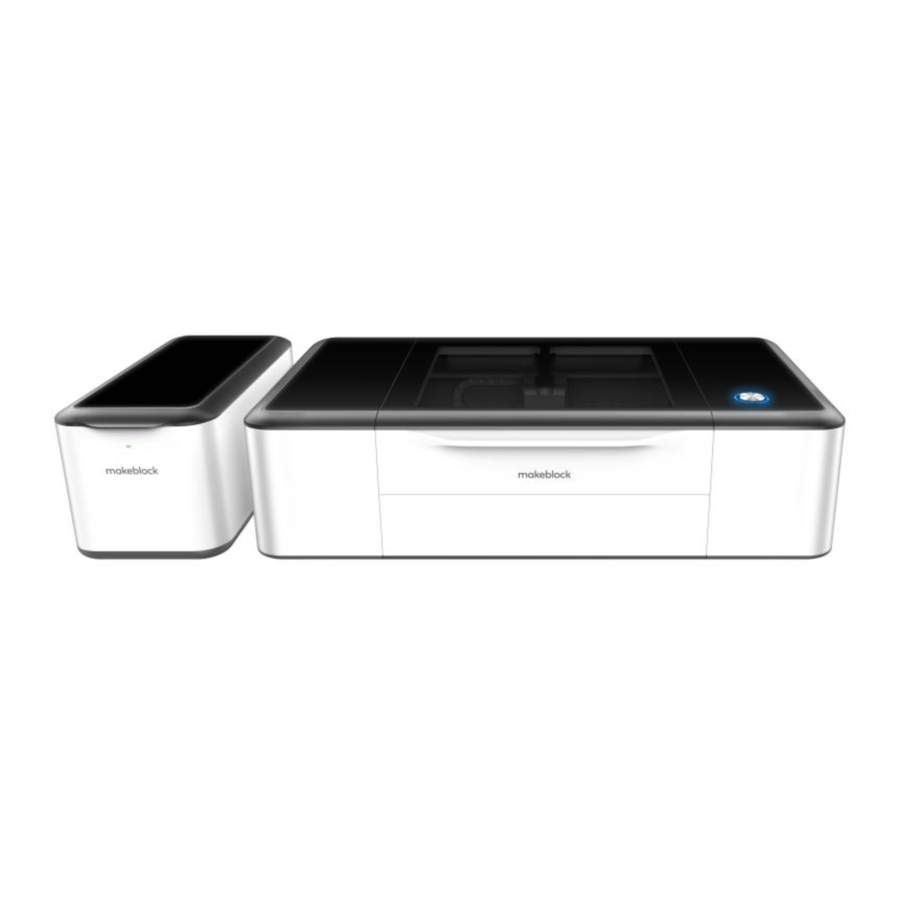

Ihre Laserbox kennenlernen

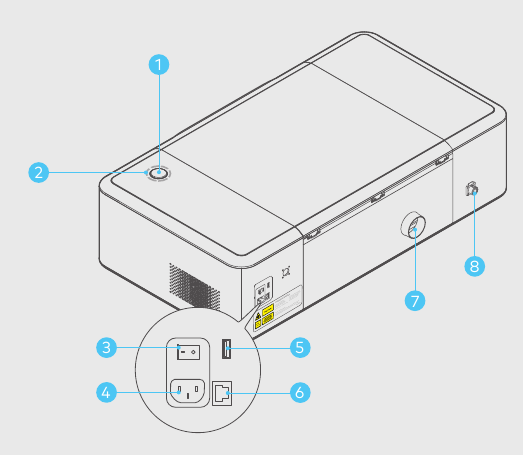

Laserbox

1. Taste
2. Ringförmige Anzeige
3. Ein-/Aus-Taste
4. Stromanschluss
5. USB-Anschluss
6. Ethernet-Kabelanschluss
7. Rauchauslass
8. Aviation-Anschluss

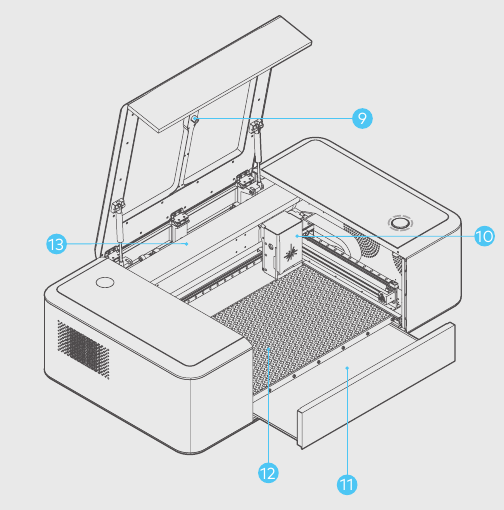

9. Kamera
10. Laserkopf
11. Auffangschale
12. Wabenplatte
13. Laserröhre

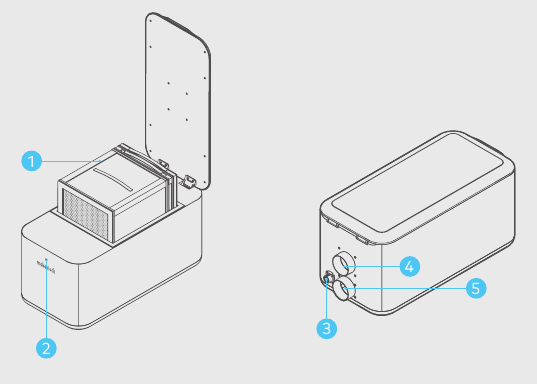

Intelligenter Rauchreiniger

1. HEPA-Verbundfilter
2. Anzeige
3. Aviation-Anschluss
4. Raucheinlass
5. Rauchauslass

Kurzanleitung zur Bedienung

Tipps: Sie können auch die untenstehende Website besuchen, um die Video-Tutorials zu erhalten.
https://www.makeblock.com/maker-tools/laserbox-video

Intelligenten Rauchreiniger anschließen

1. Verbinden Sie den Reiniger mit dem 2m-Abluftrohr und legen Sie das Rohr zum Fenster.
2. Verbinden Sie die Laserbox und den Reiniger mit dem 1.5m-Abluftrohr.
3. Verbinden Sie die Laserbox und den Reiniger mit dem Aviation-Stecker.
4. Schließen Sie die Stromversorgung an.

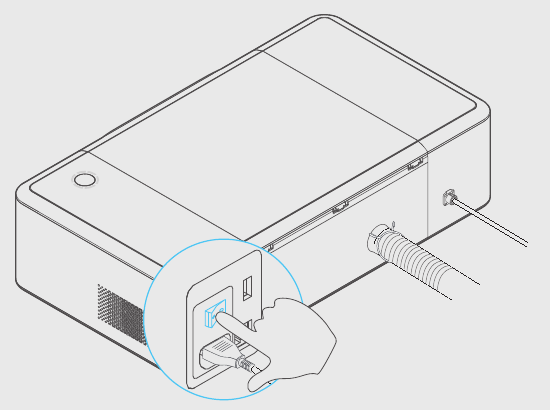

Die Laserbox starten
Nach dem Drücken der Ein-/Aus-Taste setzt sich der Laserkopf automatisch zurück und kalibriert sich. Nach dem ersten Start leuchtet die ringförmige Anzeige durchgehend weiß. Der Startvorgang dauert eine Weile, bitte haben Sie Geduld.

Einen Computer mit der Laserbox verbinden
Zum Verbinden eines Computers mit der Laserbox ist die Laserbox-Software erforderlich. Bitte laden Sie die Software von der folgenden Website herunter und installieren Sie sie.
https://www.makeblock.com/maker-tools/laserbox
Es gibt drei Möglichkeiten, einen Computer mit der Laserbox zu verbinden. Wählen Sie die beste Methode entsprechend Ihrer Situation.

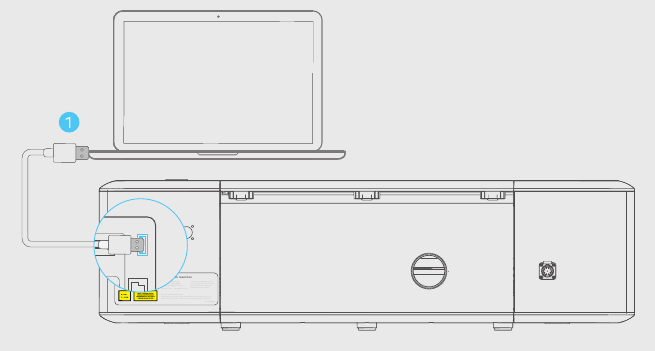

Mit dem USB-Kabel verbinden

1. Verbinden Sie einen Computer mit der Laserbox über das USB-Kabel.


2. Öffnen Sie die Software, wählen Sie "Connect to a new Laserbox" (Mit einer neuen Laserbox verbinden) und klicken Sie auf "Next" (Weiter).


3. Wählen Sie "USB" und klicken Sie auf "Next" (Weiter), um die Verbindung zu starten.


4. Erfolgreiche Verbindung.


Mit einem Ethernet-Kabel verbinden (nicht im Lieferumfang enthalten)

1. Verbinden Sie Ihren Computer mit der Laserbox über ein Ethernet-Kabel.


2. Öffnen Sie die Software, wählen Sie "Connect to a new Laserbox" (Mit einer neuen Laserbox verbinden) und klicken Sie auf "Next" (Weiter).


3. Wählen Sie "Ethernet" und klicken Sie auf "Next" (Weiter), um die Verbindung zu starten.


4. Erfolgreiche Verbindung.


Drahtlose Wi-Fi-Verbindung

1. Verbinden Sie einen Computer mit der Laserbox über das USB-Kabel.


2. Öffnen Sie die Software, wählen Sie "Connect to a new Laserbox" (Mit einer neuen Laserbox verbinden) und klicken Sie auf "Next" (Weiter).


3. Wählen Sie "Wi-Fi" und klicken Sie auf "Next" (Weiter).


4. Verbinden Sie sich mit dem bestehenden Wi-Fi-Netzwerk.


5. Nach erfolgreicher Verbindung können Sie das USB-Kabel trennen und die Laserbox drahtlos steuern.

Schneiden / Gravieren starten

1. Legen Sie die offiziellen Materialien in den Arbeitsbereich der Laserbox.
   Hinweis: Anforderungen an Schneid-/Gravurmaterialien finden Sie im Anhang.

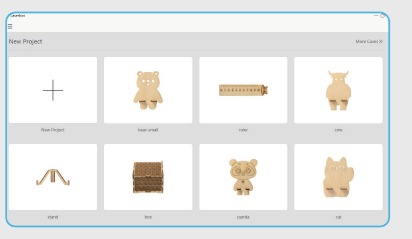

2. Öffnen Sie die Laserbox-Software und wählen Sie das Beispielbild aus. Sie können auch selbst Bilder importieren oder zeichnen.

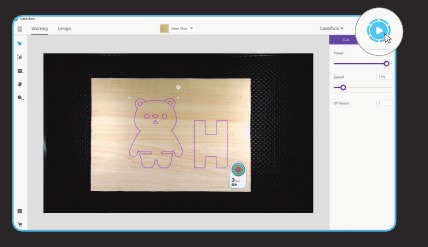

3. Klicken Sie auf die "Start" (Starten)-Taste. Die Laserbox kann offizielle Materialien automatisch erkennen und Schneid-/Gravurparameter einstellen.

4. Klicken Sie auf "Send" (Senden), um das Bild an die Laserbox zu senden. Nach Abschluss der Übertragung ist die Laserbox bereit, und die ringförmige Anzeige leuchtet blau blinkend.

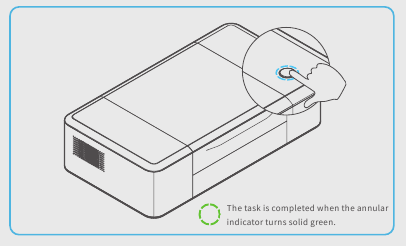

5. Drücken Sie die Taste an der Laserbox, um das Schneiden/Gravieren zu starten.


Weitere Operationen

Aufgabe pausieren
Methode 1: Klicken Sie in der Softwareoberfläche auf "Pause" (Pausieren), um die Aufgabe zu pausieren.

Methode 2: Drücken Sie die Taste an der Laserbox, um die Aufgabe zu pausieren. Drücken Sie erneut, um die Aufgabe fortzusetzen.

Methode 3: Öffnen Sie den Deckel, um die Aufgabe zu pausieren. Schließen Sie den Deckel und drücken Sie die Taste an der Laserbox, um die Aufgabe fortzusetzen.

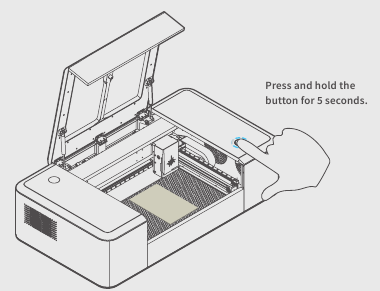

Aufgabe abbrechen

1. Öffnen Sie den Deckel.

2. Halten Sie die Taste 5 Sekunden lang gedrückt. Nach erfolgreichem Abbruch der Aufgabe hören Sie einen Piepton, und die ringförmige Anzeige wechselt von Rot zu Blau.
   Hinweis: Nach dem Start des Schneidens/Gravierens können Sie die Aufgabe auch abbrechen, indem Sie in der Laserbox-Softwareoberfläche auf "Pause" (Pausieren) -> "Cancel" (Abbrechen) klicken.

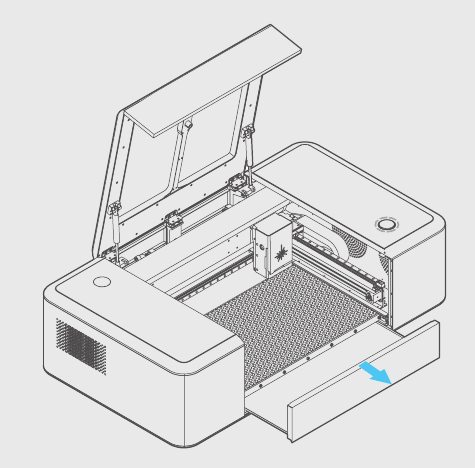

Rückstände reinigen
Rückstände und Späne, die sich während des Betriebs der Laserbox ansammeln, sollten regelmäßig gereinigt werden, da es sonst zu einem Brand kommen kann. Ziehen Sie die Auffangschale wie abgebildet heraus, um Rückstände und Späne zu entfernen.

Weitere Funktionen

Skizze zum Leben erwecken
Zeichnen Sie auf Kopierpapier oder offizielle Materialien mit einem schwarz/rot ölbasierten Stift. Bei Bildern, die mit einem schwarzen ölbasierten Stift gezeichnet wurden, schneidet die Laserbox entlang der Kontur und der schwarze Bereich wird graviert. Bilder, die mit einem roten ölbasierten Stift gezeichnet wurden, werden direkt entlang der Handschrift geschnitten.

1. Zeichnen Sie ein Bild, vorzugsweise mit einem Deli S550 Ölmarker.

2. Legen Sie das Material ein und schließen Sie den Deckel.

3. Drücken Sie den Knopf an der Laserbox, um den Vorgang zu starten.


Hinweis: Für einen optimalen Schneide-/Gravureffekt wird empfohlen, den Deli S550 Ölmarker zu verwenden, das Bild so weit wie möglich vom Ringcode und dem Rand des Materials entfernt zu zeichnen und das Material in die Mitte der Wabenplatte zu legen. Nur mit Kopierpapier und offiziellen Materialien können Sie Skizzen zum Leben erwecken. Schäden, die durch die Verwendung anderer Materialien entstehen, sind nicht durch den Garantieservice von Makeblock abgedeckt.

Bildextraktion
Die Laserbox verfügt über eine eingebaute Kamera, die das Oberflächenbild zur weiteren Bearbeitung extrahiert.

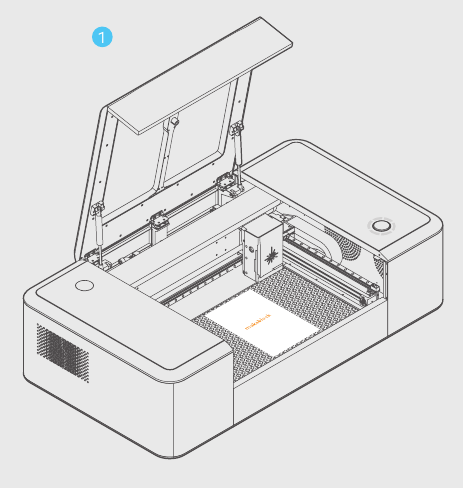

1. Legen Sie das Objekt für die Bildextraktion ein.

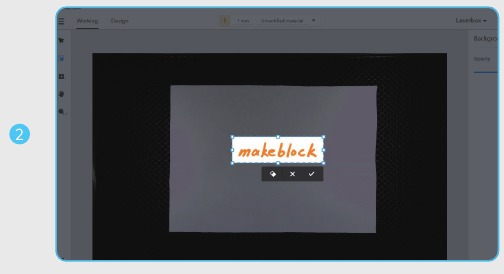

2. Starten Sie die Laserbox und wählen Sie "Marquee" (Auswahlrahmen), um das zu extrahierende Bild in einem Auswahlfeld zu platzieren.

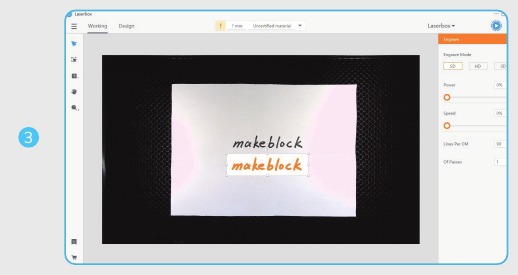

3. Erfolgreiche Bildextraktion.


Anforderungen an Schneide-/Gravurmaterialien

Maximale Abmessungen zum Schneiden: 500 (Länge) * 300 (Breite) * 22 (Dicke) mm

Materialien zum Schneiden/Gravieren:

Unzulässige Materialien:

und alle Materialien, die nicht in der Liste der bearbeitbaren Materialien enthalten sind.

Hinweis: Die Verwendung von minderwertigen Materialien kann zu schlechten Schneide-/Gravurergebnissen führen. Es wird empfohlen, offizielle Makeblock-Materialien zu verwenden. Die Verwendung der oben nicht empfohlenen Materialien kann das Gerät beschädigen, und die daraus resultierenden Schäden sind nicht durch den Garantieservice von Makeblock abgedeckt.

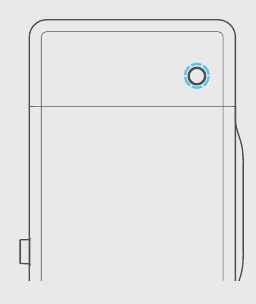

Beschreibung des Status der Ringanzeige

	Status der Anzeige	Beschreibung
	Blinkt weiß	Das System wird gestartet.
	Leuchtet weiß	Warten auf Verbindung.
	Blinkt blau	Bereit und das Bild wurde erfolgreich gesendet.
	Leuchtet blau	Im Standby-Modus und die Laserbox ist mit dem Computer verbunden.
	Sechs Anzeigen leuchten schrittweise auf	Im Arbeitsstatus, die Anzahl der leuchtenden Anzeigen gibt den aktuellen Fortschritt an.
	Leuchtet grün	Fertigstellung.
	Grün pulsierende Anzeige	Schlafmodus. Nach 10 Minuten Inaktivität wechselt sie vom Standby-Modus in den Schlafmodus.
	Leuchtet rot	Fehler.
	Leuchtet lila	Die Laserbox-Firmware wird aktualisiert.

Sicherheit geht vor (Wichtig)

Allgemeine Sicherheit
Lesen Sie alle Sicherheitsprotokolle und -verfahren, und machen Sie sich damit vertraut, bevor Sie die Laserbox in Betrieb nehmen. Benutzer müssen alle Sicherheitsvorkehrungen strikt befolgen und sicherstellen, dass die Laserbox ordnungsgemäß montiert und betriebsbereit ist.

Bitte beachten Sie die folgenden Betriebsprinzipien:

• Stellen Sie sicher, dass die Laserbox vor jedem Gebrauch auf Beschädigungen überprüft wird. Betreiben Sie niemals eine beschädigte oder defekte Laserbox.
• Bitte halten Sie den Arbeitsbereich sauber und eben. Beachten Sie, dass die Laserröhre aus Glas besteht und sehr zerbrechlich ist. Wenn sie zerbricht, funktioniert die Laserbox nicht mehr.
• Ohne Genehmigung dürfen Sie die Laserbox nicht demontieren oder deren Struktur in irgendeiner Weise verändern; und bitte ändern oder dekompilieren Sie nicht das Betriebssystem der Laserbox.
• Bitte halten Sie das Innere der Laserbox sauber. Rückstände und Späne, die sich während des Schneidens und Gravierens ansammeln, sind gefährlich und können Brände verursachen. Reinigen Sie die Späne und Rückstände in der Wabenplatte und dem Fach regelmäßig.
• Die Arbeitstemperatur des Lasers liegt zwischen 5°C und 25°C. Der Betrieb unter 0°C ist strengstens verboten.

Lasersicherheit

Unter normalen Umständen ist die CO2-Laserröhre während des Betriebs vollständig in einem Gehäuse eingeschlossen. Die Laserbox verfügt über einen Sicherheitsverriegelungsschalter. Wird der Deckel während des Betriebs angehoben, stoppt die Laserbox den Betrieb, um Personen nicht zu verletzen. Es sind keine besonderen Vorsichtsmaßnahmen zur Gewährleistung der Lasersicherheit erforderlich.

Bitte beachten Sie die folgenden Sicherheitsrichtlinien:

• Betreiben Sie die Laserbox niemals mit entfernten Teilen, wie z.B. der Ablageschale. Bitte beachten Sie, dass das Fehlen eines Teils der Laserbox das Lasersystem freilegen und das Risiko von Geräteschäden erhöhen kann. Denken Sie daran, dass der CO2-Laserstrahl unsichtbar ist.
• Gravieren oder schneiden Sie keine Materialien, die PVC oder Vinyl enthalten (verarbeitete Kunststoffe werden nicht empfohlen). Diese Materialien (und andere chlor-/chloridhaltige Materialien) können ätzende Dämpfe erzeugen, die für den menschlichen Körper extrem schädlich sind und die Laserbox beschädigen können.
• Schäden, die durch das Gravieren oder Schneiden von PVC- oder vinylhaltigen Materialien verursacht werden, sind nicht durch die Makeblock-Garantie abgedeckt.
• Gravieren oder schneiden Sie keine unbekannten Materialien. Die Verdampfung/Schmelze vieler Materialien, einschließlich, aber nicht beschränkt auf PVC und Polycarbonat, setzt schädlichen Rauch frei.
• Der Laserbetrieb ist verboten, wenn der Deckel/die Ablageschale angehoben ist. Stellen Sie sicher, dass die Laserbox während des Betriebs durch den Deckel/die Ablageschale geschlossen ist, und manipulieren Sie den Sicherheitsmechanismus des Deckels nicht. Öffnen Sie die Ablageschale NUR, wenn Wartung oder Reinigung erforderlich sind. Nach Wartung und Reinigung installieren Sie die Ablageschale bitte sofort wie vorgeschrieben. Wenn Sie den Laser ohne die vorgeschriebene Ablageschale starten und eine unsachgemäße Bedienung durch den Spalt der Ablageschale vornehmen, kann dies zu Körperverletzungen führen.
• Betreiben Sie die Laserbox nicht, bevor der Rauchabscheider ordnungsgemäß angeschlossen ist. Die meisten Materialien erzeugen bei der Verarbeitung irritierenden Rauch.
• Dazu gehören unter anderem Farben, Lacke, Verbundplatten und Kunststoffe, die während der Verarbeitung gefährliche Verbindungen erzeugen können.

Der Referenzstandard für Lasersicherheit ist der American National Standard for Safe Use of Lasers (Z136.1-2000), der vom American National Standards Institute (ANSI) bereitgestellt wird. Diese Referenz ist die Grundlage für Bundesvorschriften und Lasersystemhersteller sowie die Richtlinien zur Lasersicherheit der Occupational Safety and Health Administration (OSHA). Er enthält Details zur ordnungsgemäßen Installation und Verwendung von Lasersystemen.

Brandschutz

Die Laserbox verwendet einen hochdichten Laserstrahl, um das zu schneidende oder zu gravierende Material zu bestrahlen, wodurch die Materialoberfläche erhitzt und das Material ohne Verbrennung verdampft wird. Die meisten Materialien sind jedoch von Natur aus brennbar und können entzündet werden, um eine offene Flamme zu bilden, die die Laserbox (selbst wenn sie aus flammhemmenden Materialien besteht) und ihre Umgebung verbrennen kann. Die Erfahrung zeigt, dass Vektorschneiden mit einem Laser am ehesten zu einer offenen Flamme führt. Insbesondere Acryl hat sich beim Vektorschneiden als extrem entflammbar erwiesen.

Bitte lesen Sie die folgenden Warnungen und Vorschläge sorgfältig durch:

• Bitte beachten Sie, dass gestapelte Materialien (insbesondere organische Materialien wie Papier) zur Flammenausbreitung führen oder das Risiko der Materialentzündung erhöhen können.
• Lassen Sie die Laserbox während des Betriebs niemals unbeaufsichtigt. Es besteht Brandgefahr, wenn die Laserbox aufgrund falscher Einstellungen gestartet und längere Zeit unbeaufsichtigt gelassen wird oder wenn die Laserbox während des Betriebs mechanisch oder elektrisch Fehlfunktionen aufweist.
• Reinigen Sie die Laserbox regelmäßig. Eine übermäßige Ansammlung von Rückständen und Spänen vom Schneiden und Gravieren erhöht die Brandgefahr. Wabenplatte und Ablageschale sollten regelmäßig entfernt und gereinigt werden, um sicherzustellen, dass sich keine Rückstände oder Späne in der Laserbox befinden.
• Halten Sie den Bereich um die Laserbox sauber und frei von unordentlichen brennbaren Materialien, Sprengstoffen oder flüchtigen Lösungsmitteln wie Aceton, Alkohol oder Benzin. Stellen Sie Feuerlöscher bereit und führen Sie regelmäßige Wartungen und Inspektionen durch.

Sicherheit elektrischer Geräte

Die Laserröhre der Laserbox verfügt über ein Silikongummi-Gehäuse, das das interne Netzkabel effektiv abschirmen kann. Wenn Sie feststellen, dass die Abdeckung locker ist und das Netzkabel freiliegt, stellen Sie den Betrieb ein und wenden Sie sich an das Kundendienstpersonal.

Bitte lesen und beachten Sie die folgenden Warnungen und Vorschläge sorgfältig:

• Wenn die Laserbox an die Stromversorgung angeschlossen ist, öffnen Sie keine Zugangsklappen an der Laserbox, um Verletzungen durch versehentlichen Kontakt mit der Stromversorgung zu vermeiden.
• Wenn die Laserbox an die Stromversorgung angeschlossen ist, berühren Sie den elektronischen Bereich nicht mit Ihren Händen oder anderen Werkzeugen.
• Der Ein-/Ausschalter der Laserbox befindet sich auf der Rückseite. Drücken Sie (-) zum Einschalten und "off" (Aus) zum Ausschalten.

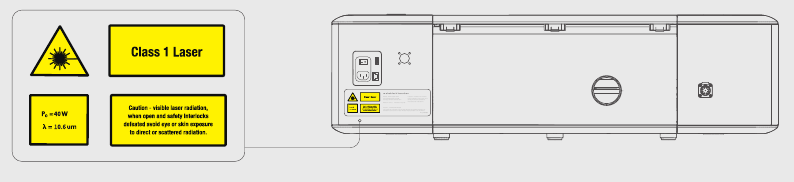

Warn- und Hinweisschilder

Alle an Ihrer Laserbox angebrachten Warn- und Hinweisschilder befinden sich an Stellen, die vor und/oder während des Betriebs eine Gefahrenquelle darstellen können.
Beschädigte oder fehlende Warn- und Hinweisschilder müssen sofort ersetzt werden. Die fehlenden Warn- und Hinweisschilder können anhand der Vorlagen auf der nächsten Seite nachgebildet werden.
