Samebike LO26 Handbuch

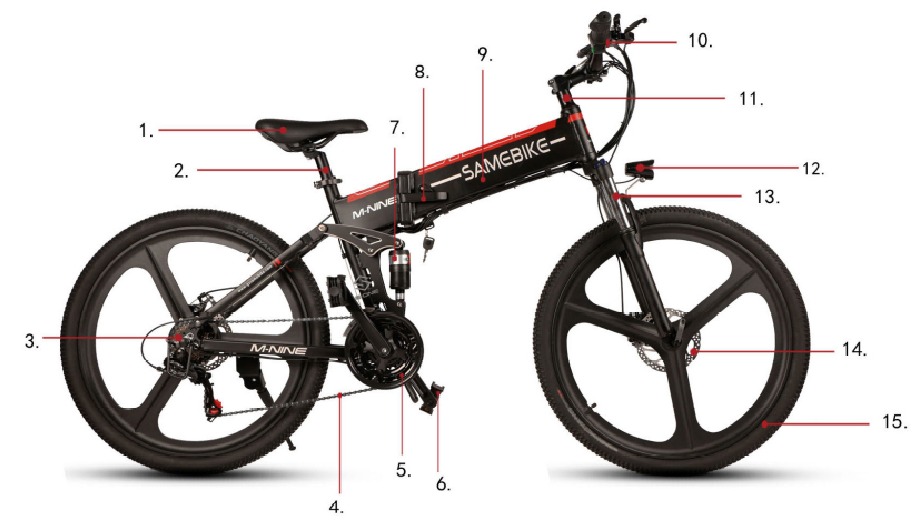

Produktkomponenten

1. SATTEL
2. SATTELSTÜTZE
3. MOTOR
4. KETTENRAD
5. KURBELSATZ
6. PEDALE
7. FEDERUNG
8. KLAPPMECHANISMUS
9. AKKU
10. MITTLERES LCD-DISPLAY MIT USB (LED FÜR STANDARDVERSION)
11. VORBAU
12. VORDERLICHT
13. FEDERUNG VORDERRADGABEL
14. STÄNDER
15. VORDERLICHT

Faltmethode des Produkts

1. Sattelstütze und Kurbel einstellen, die Sattelstützenklemmung mit Schnellspanner lösen. Die Sattelstütze bis zum Anschlag einführen und die Sattelstützenklemmung mit Schnellspanner arretieren. Den Kurbelwinkel auf 9 Uhr einstellen und gleichzeitig die Pedale einklappen.

2. Rahmen falten. Die Rahmenfaltung mit Sicherheitsverschluss öffnen. Die linke und rechte Seite des Rahmens einklappen.

3. Den Klappmechanismus des Rahmens öffnen, das Vorderrad nahezu parallel zum Hinterrad klappen und das Falten des Fahrrads abschließen.


Methode der Produktmontage

Werkzeugvorbereitung

1. Werkzeuge


2. Handbuch

3. Ladegerät


Packliste (Alle Geschenkstile und -farben werden zufällig versendet und können nicht als Grund für eine Rücksendung verwendet werden)

Lenker installieren und Sattelstütze einstellen

1. Werkzeuge verwenden, um Schrauben aus den Befestigungen zu lösen

2. Position des Lenkers einstellen.

3. Lenker befestigen


4. Die Schrauben festziehen


1. Den Sattel nach unten drücken

2. Den Klappmechanismus der Sattelstütze öffnen

3. Den Sattel einstellen und drehen


4. Abschließend den Klappmechanismus verriegeln


Pedalmontage

1. Dieses Fahrrad bietet praktisches Zubehör, bitte prüfen Sie die L- und R-Markierungen an den Pedalen.


2. Schraubenschlüssel aus dem Werkzeugkasten nehmen


3. R bedeutet, es sollte auf der rechten Seite installiert werden, L bedeutet, es sollte auf der linken Seite installiert werden

4. Die Mutter gegen den Uhrzeigersinn festziehen


Vorderradmontage

1. Vorderradgabel gut fixiert.


2. Die Vorderradgabel ist an beiden Enden des Lagers ausgerichtet. Die Scheibenbremse befindet sich links.


3. Den Schnellspanner und die Mutter installieren und dann gut festziehen.


4. Nach dem Festziehen den Schraubenschlüssel nach oben brechen und die Funktion des Rades überprüfen.


Montage der Schutzbleche und des Scheinwerfers

1. Vorder- und Hinterradschutzbleche.


2. Das vordere Schutzblech und den Scheinwerfer am Schraubenloch der Vorderradgabel befestigen.


3. Die Schrauben festziehen, um das vordere Schutzblech und den Scheinwerfer zu positionieren,


4. Das hintere Schutzblech an der Sattelstützenklemme anbringen.


5. Die Schraube in die Sattelstützenklemme einsetzen.


6. Den Schnellspanner und die Mutter installieren und dann gut festziehen.


Die Methode zum Entfernen des Akkus

( Der Akku der Standardversion kann nicht entfernt werden )

1. Den Klappmechanismus öffnen

2. Den Klappmechanismus lösen


3. Den Schlüssel in das Akkuschloss einführen

4. Den Akku entnehmen


Produktanleitung

Lademethode

Abbildung 1 (Lademethode für E-Bikes mit nicht entnehmbaren Akkus)

1. Das Akku-Ladegerät herausnehmen


2. Die Ladebuchse befindet sich auf der linken Seite des Rahmens und in der Nähe des Klappmechanismus


3. Das Ladegerät an die Stromversorgung anschließen


4. Rotes Licht zeigt an, dass der Akku lädt, grünes Licht bedeutet, dass er voll ist


Abbildung 2 (Lademethode für E-Bikes mit entnehmbaren Akkus)

1. Das Akku-Ladegerät herausnehmen


2. Sie können den Akku zum Laden mit in Ihr Büro oder nach Hause nehmen

3. Ein Ende des Ladegeräts an den Akku anschließen, das andere (blaue) an die Stromversorgung.


4. Rotes Licht zeigt an, dass der Akku lädt, grünes Licht bedeutet, dass er voll ist


LCD-Display (Funktionsanleitung)

Funktionen

1. Anzeige
   Geschwindigkeitsanzeige, Akkustandsanzeige, Fehleranzeige, Gesamtkilometerstand, Einzelfahrstrecke
2. Steuerung und Einstellungen
   Netzschalter, Vorderlichtschalter, Rad-Durchmesser-Einstellung, Höchstgeschwindigkeitseinstellung, Einstellung der Leerlaufzeit für Auto-Ruhezustand, Helligkeitseinstellung der Hintergrundbeleuchtung, Spannungspegeleinstellung und so weiter
3. Kommunikationsprotokoll: UART

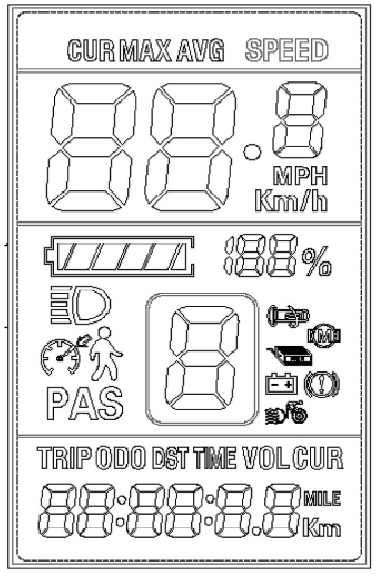

   Display-Anzeigen (Anzeige beim Start für 1 Sekunde)

   Display-Details
   1. Licht

   2. Akkustand


   3. Multifunktionsanzeige
      Gesamtkilometerstand: ODO, Einzelfahrstrecke: TRIP, Einzelfahrzeit: TIME, Aktuelle Spannung: VOL, Betriebsstrom: CUR, DST (vorübergehend ungenutzt)
   4. Fahrzeugmodus
      Leistung: Starker Leistungsmodus

   5. Geschwindigkeitsanzeige
      Höchstgeschwindigkeit: MAX, Durchschnittsgeschwindigkeit: AVG, Maßeinheit: MPH oder KM/H. Das Geschwindigkeitssignal wird vom Hallsignal im Motor erzeugt und vom Controller an das Panel gesendet. Das Panel berechnet die tatsächliche Fahrgeschwindigkeit basierend auf dem Raddurchmesser und den Signaldaten (Anzahl der Magnetstähle wird für Hallmotoren benötigt).

   6. Fahrzeugstatusanzeige
      6 KM/H Booster-Unterstützung
      Tempomat-Service
      Elektrischer Unterstützungsmodus
      BATT LED
      Bremsanzeige
      Controller-Fehler
      Motorfehler
      Gashebel-Fehler

4. Einführung der Tasten
   Langes Drücken von ON/OFF (EIN/AUS), um das Panel auszuschalten, wenn es eingeschaltet ist. Kurzes Drücken der Aufwärtstaste + (Plus), um die PAS-Stufe zu erhöhen, kurzes Drücken der Abwärtstaste - (Minus), um die PAS-Stufe zu verringern.
   Spezifische Bedienung
   1. Kurzes Drücken der Taste "+", um die PAS-Stufe zu erhöhen, kurzes Drücken der Taste "-", um die PAS-Stufe zu verringern.
      Kurzes Drücken PAS-Hebel um eine Stufe erhöhen
      Kurzes Drücken PAS-Hebel um eine Stufe verringern
   2. Die Art der Geschwindigkeitsanzeige ändern
      Langes Drücken die Art der Geschwindigkeitsanzeige ändern

3. Die Methode zum Einschalten des Vorderlichts
   Langes Drücken Vorderlicht einschalten
4. Das LCD-Display ein-/ausschalten
   Langes Drücken Um das Display ein-/auszuschalten

Hinweise

1. Vor der Fahrt lesen Sie bitte die "User's Manual" (Bedienungsanleitung) sorgfältig durch. Bitte prüfen Sie, ob die Teile in gutem Zustand sind, um die Sicherheit Ihrer Fahrt zu gewährleisten.
2. Bitte überprüfen Sie den Zustand des Fahrzeugs. Bitte überprüfen Sie Bremse, Rad, Lenker, Klappschnalle, Schnellspanner des E-Bikes, um sicherzustellen, dass sich das E-Bike in gutem Zustand befindet.
3. Bitte überprüfen Sie das elektrische System: Um festzustellen, ob die Akkuleistung ausreichend ist. Falls nicht ausreichend, müssen Sie den Akku so bald wie möglich aufladen.
4. Bitte überprüfen Sie, ob das Bremssystem ordnungsgemäß funktioniert. Wenn es nicht ordnungsgemäß funktioniert, stellen Sie die Nutzung ein und kontaktieren Sie den offiziellen Kundendienst.
5. Pedale installieren: Wenn Sie ein neues Produkt kaufen, müssen Sie die Pedale selbst installieren. Die Pedale sind in linke und rechte Seite unterteilt. Das "R" (Rechts) bedeutet das rechte Pedal, das "L" (Links) bedeutet das linke Pedal. Ziehen Sie diese dann gegen den Uhrzeigersinn fest – Denken Sie daran, dass es gegen den Uhrzeigersinn sein muss.

Wichtiger Hinweis

• Dieses Handbuch enthält wichtige Informationen zur Sicherheitsleistung und Serviceinformationen. Bitte stellen Sie sicher, dass Sie die folgenden Warnhinweise gelesen haben, bevor Sie unser Produkt zum ersten Mal verwenden.
• Wenn Sie Ihr Elektrofahrrad anderen Personen leihen, lassen Sie den Benutzer bitte dieses Handbuch lesen, es könnte helfen, das Unfallrisiko zu verringern.
• Bitte tragen Sie vor der Fahrt einen geeigneten und sicheren Helm, tragen Sie Kleidung mit fluoreszierenden und reflektierenden Streifen, wenn Sie nachts fahren. Überschreiten Sie die Geschwindigkeitsbegrenzung nicht, dies ist eine Hauptursache für Verkehrsunfälle, wir sollten die Verkehrsregeln einhalten, wir sollten die Geschwindigkeitsbegrenzung nicht überschreiten.
• Berühren Sie nicht die Ladebuchse am Fahrrad und verwenden Sie kein Metall, um sie zu berühren, da sonst ein Unfall durch einen kurzzeitigen Kurzschluss des Stroms verursacht werden kann.
• Nullstart, häufiges Bremsen, Fahren gegen den Wind, Transport von Personen oder Gegenständen, unzureichender Luftdruck in den Reifen. All dies verbraucht viel elektrische Energie und reduziert somit die Reichweite. Wenn Sie die beste Reichweite wünschen, tun Sie bitte Folgendes:
  1. bitte verwenden Sie den Unterstützungsmodus.
  2. unter der Prämisse der Sicherheit, nicht häufig bremsen oder den Nullstart verwenden.
  3. Nicht überladen.
  4. Vor der Fahrt, bitte den Reifendruck prüfen und ausreichend Druck zuführen.
• Unser E-Bike sollte eine längere Exposition gegenüber Sonne oder Regen vermeiden, die Lagerung an Orten mit hoher Temperatur oder korrosivem Gas vermeiden, um galvanisierte Teile und Lackoberflächen vor chemischer Korrosion und Beschädigung elektrischer Teile zu schützen, die zu Betriebsausfällen und Unfällen führen können.
• Ihr aktueller Versicherungsvertrag deckt möglicherweise nicht die Situationen ab, denen Sie beim Fahren eines Elektrofahrrads begegnen könnten. Bitte kontaktieren Sie Ihre Versicherungsgesellschaft oder Ihren Versicherungsvertreter für eine entsprechende Beratung.
• Gemäß chinesischem Gesetz muss das Fahren eines Elektrofahrrads oder eines dreirädrigen Elektrofahrrads ein Alter von 16 Jahren erreichen. Wenn Sie dieses Produkt in anderen Ländern verwenden, beachten Sie bitte die örtlichen Gesetze und Vorschriften.
• Fahrräder sind Fahrzeuge mit einem gewissen Risikofaktor, bitte halten Sie sich unbedingt an die Verkehrsregeln.
  Gleichzeitig, bei einer Notbremsung, zuerst das Hinterrad, dann das Vorderrad bremsen, wenn die Fahrgeschwindigkeit zu hoch ist. Es besteht Kippgefahr, wenn Sie das Vorderrad plötzlich bremsen, bitte fahren Sie vorsichtig.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Samebike LO26 Handbuch herunterladen
