Bintelli Beyond Handbuch

Einleitung

Ihr Komfort und Ihre Sicherheit sind uns sehr wichtig. Wir empfehlen Ihnen dringend, die Bedienungsanleitung in diesem Handbuch zu lesen und zu befolgen, um schwere Personenschäden zu vermeiden. Bitte stellen Sie sicher, dass jeder, der Ihr Fahrzeug bedient, mit den Funktionen des Wagens vertraut ist.
Bintelli ist ständig bestrebt, das Produktdesign und die Qualität zu verbessern. Obwohl dieses Handbuch die aktuellsten Produktinformationen enthält, beachten Sie bitte, dass es geringfügige Abweichungen zwischen Ihrem tatsächlichen Golfwagen und diesem Handbuch geben kann. Wenn Sie Fragen zu Ihrem Fahrzeug haben, kontaktieren Sie uns oder einen autorisierten Bintelli-Händler.

Sicherheitshinweise

Bitte achten Sie genau auf die mit „Warning“ (Warnung), „Danger“ (Gefahr) und „Caution“ (Vorsicht) gekennzeichneten Hinweise. Wenn ein Betriebs- oder Sicherheitsschild am Fahrzeug beschädigt, abgeblättert oder undeutlich ist, sollte es sofort ersetzt werden, um Sachschäden, Personenschäden oder Todesfälle zu vermeiden.
Dieses Fahrzeug ist auf eine bestimmte Anzahl von Passagieren (einschließlich des Fahrers) begrenzt. Die Anzahl der Passagiere hängt vom jeweiligen Modell ab, d.h. 2PR, 4PR und 6PR.

Die Nichteinhaltung aller Sicherheitshinweise kann zu Körperverletzungen des Fahrzeugführers und/oder der Passagiere führen.

• Halten Sie den gesamten Körper während der Fahrt im Fahrzeug.
• Fahren Sie nicht unter dem Einfluss von Drogen oder Alkohol.
• Stellen Sie sicher, dass alle Passagiere sicher angeschnallt sind, bevor Sie losfahren.
• Ziehen Sie die Feststellbremse an, wenn der Wagen geparkt oder unbeaufsichtigt ist.

Die Batterien in Ihrem Fahrzeug können hohe Energiemengen liefern, die zu Verletzungen und sogar zum Tod führen können. Rauchen Sie zu Ihrer Sicherheit niemals in der Nähe des Fahrzeugs. Es sollte von Funken oder Flammen ferngehalten werden. Verwenden Sie nur das für Ihr Fahrzeug geeignete Ladegerät. Tragen Sie beim Arbeiten an oder in der Nähe der Batterie immer einen Augenschutz, Schutzkleidung und Handschuhe.

Fahrzeugbedienung

Wenden Sie sich an Ihre örtliche Straßenverkehrsbehörde (DMV), um Informationen zu den Regeln und Vorschriften bezüglich der legalen Bedienung des Fahrzeugs zu erhalten.
Stellen Sie den Tow/Run (Abschlepp-/Fahr-) Schalter auf die Position "Run" (Fahren). Stellen Sie sicher, dass der Forward/Reverse (Vorwärts-/Rückwärts-) Schalter auf Neutral steht, bevor Sie die Zündung auf "On" (Ein) stellen. Vergessen Sie nicht, die Feststellbremse zu lösen.
Sobald "On" (Ein), stellen Sie den Forward/Reverse (Vorwärts-/Rückwärts-) Schalter auf die entsprechende Position.

Schalten Sie NICHT von Forward (Vorwärts) oder Reverse (Rückwärts), während das Fahrzeug in Bewegung ist.
Bitte beachten Sie, dass Ihr Fahrzeug über eine rekuperative Bremse verfügt und anfängt zu verlangsamen, wenn das Gaspedal nicht gedrückt wird.
Seien Sie vorsichtig in Bereichen wie:

• Steile Hänge
• Scharfe Kurven
• Tote Winkel
• Nasser oder eisiger Untergrund

• Halten Sie Ihren gesamten Körper im Fahrzeug, bleiben Sie sitzen und halten Sie sich fest, während das Fahrzeug fährt.
• Starten Sie das Fahrzeug nicht, bevor alle Insassen sicher angeschnallt sind.
• Starten Sie das Fahrzeug nicht, bevor die Stromversorgung getrennt wurde.
• Halten Sie Ihre Hände am Lenkrad und Ihre Augen auf den Weg, den Sie fahren.
• Fahren Sie immer langsam rückwärts und beobachten Sie den Rückraum sorgfältig.
• Vermeiden Sie es, das Fahrzeug plötzlich zu starten oder anzuhalten.
• Vermeiden Sie es, bei hoher Geschwindigkeit das Lenkrad zu scharf einzuschlagen.
• Fahren Sie immer langsam bergauf oder bergab.
• Nehmen Sie keine Änderungen oder Ergänzungen vor, die die Kapazität oder Sicherheit des Fahrzeugs beeinträchtigen könnten.

Kindern ist es nicht gestattet, im Fahrzeug zu spielen. Kinder sollten zwischen oder neben einem Erwachsenen sitzen und von diesem geschützt werden, wenn das Fahrzeug in Bewegung ist.

Fahrzeuginformationen

Das VIN-Schild befindet sich an der Unterseite des Sitzes, wie in Abb. 1 gezeigt. Bei einem 4-Sitzer befindet sich das VIN-Schild an der Unterseite der Fahrerseite. Bei einem 6-Sitzer befindet sich das VIN-Schild an der Unterseite der zweiten Sitzreihe.

Fahrgestellnummer

Die Fahrgestellnummer (auch als Seriennummer bekannt) befindet sich auf der Beifahrerseite hinter dem Vorderrad. Sie ist an der Federung des Wagens angebracht, wie in Abb. 2 abgebildet.

Armaturenbrett-Bedienelemente

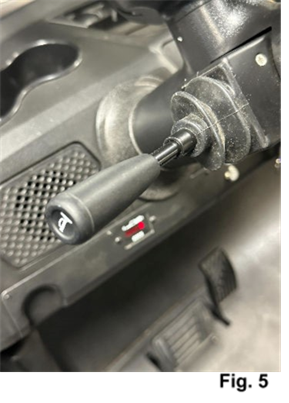

1. Kombinationsschalter Abb. 5
2. Tachometer/LCD-Anzeige**Siehe Abb. 3 für die Aufschlüsselung der Tachometer-Bedienelemente**
3. Blei-Säure-Batterieanzeige
4. Feststellbremse (4-Sitzer)**Bitte beachten Sie, dass 6-Sitzer eine Handbremse an der Basis des Sitzes haben werden**
5. Bremspedal
6. Gaspedal
7. Zündung
8. Abschließbares Handschuhfach
9. Nicht abgebildet: Tow/Run (Abschlepp-/Fahr-) Schalter**Je nach Baujahr Ihres Wagens befindet er sich entweder auf dem Armaturenbrett links neben dem Handschuhfach oder unter dem Sitz, der die Batterien enthält, siehe Abb. 4.**

LCD-Anzeige

Wie in Abb. 3 gezeigt, dient sie zur Anzeige des Fahrzeugstatus. Alle unten aufgeführten Symbole können auf der LCD-Anzeige gesehen werden.

• Das Abblendlichtsymbol leuchtet auf, wenn sich das Fahrzeug im Abblendlichtmodus befindet.
• Das Fernlichtsymbol leuchtet auf, wenn sich das Fahrzeug im Fernlichtmodus befindet.
• Pfeile blinken, wenn der linke oder rechte Blinker eingeschaltet ist.
• Wenn die Feststellbremse angezogen ist, leuchtet das „P“ auf der linken Seite des Displays auf.
• Wenn das Fahrzeug in Bewegung ist, wird die Geschwindigkeit auf dem Display angezeigt.
• Bei einer Fehlfunktion des Fahrzeugs wird ein Fehlercode auf dem Display angezeigt.
  • Wenden Sie sich an Ihr örtliches Servicecenter, um die Ursache des Fehlercodes diagnostizieren zu lassen, und stellen Sie die Benutzung des Fahrzeugs ein.
• Wenn das Fahrzeug eine niedrige Spannung aufweist, leuchtet die Batteriewarnleuchte auf, die anzeigt, dass die Batterien sofort geladen werden müssen.
• Die Zahl auf dem Kilometerzähler ist die aktuelle Gesamtfahrleistung des Fahrzeugs.

Tow/Run (Abschlepp-/Fahr-) Schalter (Auch Off/On (Aus-/Ein-) Schalter)

Bevor Sie das Fahrzeug bedienen, stellen Sie sicher, dass der Tow/Run (Abschlepp-/Fahr-) Schalter in der Position "Run" (Fahren) ist. Beim Abschleppen oder Schieben des Fahrzeugs stellen Sie den Schalter auf die Position "Tow" (Abschleppen).

Das Schieben oder Abschleppen des Fahrzeugs in der Position "Run" (Fahren) führt zur Überhitzung des Motors und der elektrischen Komponenten des Wagens. Dies stellt eine erhebliche Brandgefahr dar.

Kombinationsschalter

• Blinker
  • Nach oben drücken, um den rechten Blinker einzuschalten.
  • Nach unten drücken, um den linken Blinker einzuschalten.
• Scheinwerfer
  • Abblendlicht
    • Einen Klick zu sich ziehen, um das Abblendlicht einzuschalten.
  • Fernlicht
    • Ein zweites Mal zu sich ziehen, um das Fernlicht einzuschalten.
• Hupe
  • Hineindrücken, um die Hupe zu aktivieren.

Radio

Anleitung für Bluetooth: Schalten Sie Bluetooth auf dem Mobiltelefon ein, suchen Sie den Bluetooth-Gerätenamen "BEYOND" und drücken Sie "connect" (verbinden). Wenn die Verbindung erfolgreich war, wird das Wort "CONNECT" (VERBUNDEN) auf dem Radiobildschirm angezeigt. Sobald die Kopplung abgeschlossen ist, wird der BT AUD-Modus in der MOD-Funktion angezeigt. Im BT AUD-Modus können Sie Musik von Ihrem Telefon abspielen und Anrufe entgegennehmen, indem Sie die Volume (Lautstärke)-Taste drücken, und auflegen, indem Sie die BND-Taste drücken.

1. POW/MOD
   Kurz drücken zum Einschalten, lang drücken zum Ausschalten. Wenn Sie den USB-Anschluss verwenden, schaltet jeder kurze Druck zu einer anderen Funktion: Radio, USB, SD, AUX oder BT.
2. BND/AMS
   Durch Drücken dieser Taste wird zwischen FM1, FM2 und FM3 und den lokalen Radiosendern umgeschaltet.
3. SEL
   Drücken Sie, um die Funktionen auszuwählen: BAS//LOUD/RTC.OFF
   BAS: Bass-Einstellung
   LOUD: Bass-Verstärkung
   RTC. OFF: Schalter für die Uhrzeitanzeige Ein/Aus
4. Drücken Sie zum Verringern der Lautstärke
5. Drücken Sie zum Erhöhen der Lautstärke
6. TUNE/TRACK BUTTON (TUNING-/TITELTASTE)
7. TUNE/TRACK BUTTON (TUNING-/TITELTASTE)
   Kurz drücken, um zum nächsten Titel zu springen oder zum vorherigen Titel zurückzukehren, lang drücken zum Vorspulen oder Zurückspulen
8. PAU
   Im USB/SD-Modus zum PLAY (WIEDERGABE)/PAUSE (PAUSE) verwenden
9. INT
   Im USB/SD-Modus bietet das Drücken eine 10-Sekunden-Vorschaufunktion
10. RPT
    Im USB/SD-Modus zum Umschalten zwischen REP1, REP ALBUM und REP ALL verwenden
11. RDM
    Im USB/SD-Modus für den RDM-Modus verwenden
12. CLK
    Uhr, SEEK + drücken, um die Stunde einzustellen, SEEK - zum Einstellen der Minute
    *** Bitte beachten Sie, dass, wenn Sie die Uhrzeit in Ihrem Fahrzeug einstellen möchten, diese jedes Mal zurückgesetzt wird, wenn der Wagen ausgeschaltet wird, da das Radio jedes Mal, wenn das Fahrzeug ausgeschaltet wird, die Stromversorgung verliert ***
13. MUT
    Drücken, um den Ton stummzuschalten, und erneut drücken, um die vorherige Lautstärke wiederherzustellen
14. USB,
15. AUX,
16. Bildschirm

Sichere Betriebsanleitung

Unsere Fahrzeuge sind für eine einfache Bedienung ausgelegt. Bitte beachten Sie jedoch die folgenden sicheren Betriebsanweisungen. Machen Sie sich, wie bei jedem neuen Fahrzeug, immer mit dessen Bedienelementen vertraut. Führen Sie außerdem vor dem Betrieb des Fahrzeugs Prüfungen an Batterie, Reifen (empfohlener Reifendruck beträgt 30 psi), Karosserie/Chassis, Bremsen, Feststellbremse und Lenkung durch.

Stellen Sie immer sicher, dass der Schlüssel abgezogen ist, bevor Sie eine der oben genannten Prüfungen durchführen.

• Nur autorisierte Personen sollten dieses Fahrzeug fahren, und nur von der Fahrerseite aus.
• Fahren Sie dieses Fahrzeug nicht auf öffentlichen Straßen, bevor es zugelassen ist und das Nummernschild angebracht wurde.
• Fahren Sie dieses Fahrzeug nur dort, wo es gesetzlich oder durch lokale Vorschriften erlaubt ist.
• Überladen Sie das Fahrzeug nicht, da sonst der Motor beschädigt werden oder das Fahrzeug außer Kontrolle geraten kann, wodurch Fahrer und Passagiere in Gefahr geraten.
• Bedienen Sie das Fahrzeug nicht unter dem Einfluss von Alkohol oder Drogen.
• Versuchen Sie nicht, Steigungen/Hänge zu befahren, die über seine Steigfähigkeit hinausgehen.
• Überholen Sie keine anderen Fahrzeuge an Kreuzungen, unübersichtlichen Stellen oder unter gefährlichen Bedingungen.
• Ziehen Sie IMMER die Feststellbremse an, wenn Sie Ihr Fahrzeug verlassen.

Lagern und Laden

Wenn das Fahrzeug über einen längeren Zeitraum gelagert werden muss, führen Sie die folgenden Schritte aus:

• Laden Sie das Batteriesystem vollständig auf
• Stellen Sie den "Tow/Run" (Abschleppen/Fahren)-Schalter auf die Position "Tow" (Abschleppen).
• Entfernen Sie den Schlüssel und bewahren Sie ihn an einem sicheren Ort auf.
• Stellen Sie sicher, dass jeder Reifen 30 psi anzeigt.
• Stellen Sie sicher, dass jede Batterie bis zum richtigen Füllstand mit destilliertem Wasser gefüllt ist (bei Verwendung von Blei-Säure-Batterien) und alle Kabelverbindungen sicher sind.
• Reinigen Sie Karosserie, Sitze, Batteriekasten und Fahrgestell.
• Bei Lagerung im Freien decken Sie das Fahrzeug mit einer Abdeckplane ab.
• Schließen Sie das integrierte Smart-Ladegerät an und lassen Sie es angeschlossen.
• Stellen Sie sicher, dass der Batteriewasserstand mindestens einmal im Monat überprüft und mindestens alle sechs Monate geschmiert wird.
• Überwachen Sie die Batterieverbindungen und -kabel auf Korrosion; entfernen Sie diese bei Bedarf mit Sodawasser.

Wenn die Temperatur am Lagerort des Fahrzeugs über 95°F steigt, überprüfen Sie den Wasserstand der Batterie alle 2 Wochen. Wenn die Temperatur 0°F erreicht, halten Sie die Batterien immer vollständig geladen, um das Einfrieren des Wassers zu verhindern, was zu einer Verkürzung der Batterielebensdauer führen würde.

Wartung

Bei der Durchführung von Wartungsarbeiten, Service oder Zubehörinstallation muss die entsprechende Sorgfalt angewendet werden. Nur geschultes Personal sollte das Fahrzeug und/oder das Batterieladesystem warten oder reparieren. Jeder, der auch nur einfache Reparaturen oder Servicearbeiten durchführt, sollte über Kenntnisse und Erfahrungen in elektrischen und mechanischen Reparaturen verfügen.

Bevor Sie die Batterien abklemmen oder anschließen, muss der "Tow/Run" (Abschleppen/Fahren)-Schalter in der Position "Tow" (Abschleppen) stehen. Die Nichtbeachtung dieser Warnung kann zu Batterieschäden und schweren Personenschäden führen.

• Tragen Sie bei der Wartung des Fahrzeugs oder der Batterien keine weite Kleidung oder leitfähigen Schmuck wie Ringe, Uhren und Armbänder.
• Beim Arbeiten in der Nähe der Batterie oder der Stromanschlüsse müssen isolierte Werkzeuge verwendet werden, um einen Kurzschluss des Fahrzeugs zu verhindern.
• Bevor Sie unter dem Fahrzeug arbeiten, stellen Sie sicher, dass die Feststellbremse angezogen ist, das Fahrzeug in die Position "Tow" (Abschleppen) geschaltet ist und der Schlüssel aus dem Zündschloss entfernt wurde.
• Bitte halten Sie alle vom Hersteller bereitgestellten Schilder, Warnhinweise und Anweisungen deutlich und unverändert.

Blei-Säure-Batterien

Unsere Standardfahrzeuge sind mit Blei-Säure-Batterien ausgestattet. Die Anzahl der Batterien variiert je nach Fahrzeugmodell. Siehe Abbildung 1 und Abbildung 2 unten zur Unterscheidung.

Abbildung 1. Beyond 4 Passenger mit insgesamt 6 Blei-Säure-Batterien. Die Batterien befinden sich im Stauraum der 2. Reihe, unter dem Klappsitz.

Abbildung 2. Beyond 6 Passenger mit insgesamt 8 Blei-Säure-Batterien. Die Batterien befinden sich im Stauraum der 1. Reihe, unter dem Klappsitz.

Batterieelektrolyt ist giftig und gefährlich und kann schwere Verätzungen und Verletzungen verursachen.
Tragen Sie beim Arbeiten mit Batterieelektrolyten immer Handschuhe und Schutzbrille.
VON KINDERN FERNHALTEN.

Wartung von Blei-Säure-Batterien

Fahrzeuge mit Blei-Säure-Batterien benötigen mindestens zweimal im Monat eine routinemäßige Wartung. Wir empfehlen eine wöchentliche Überprüfung, wenn das Fahrzeug häufig benutzt wird. Die Checkliste für die routinemäßige Wartung umfasst:

• Reinigen der Anschlüsse und Sicherstellen, dass die Oberfläche frei von Feuchtigkeit und Schmutz ist.
• Überprüfen der Anschlüsse und Sichern der unterstützenden Hardware an den Batterien.
• Aufladen der Batterien nach jedem Gebrauch.
• Überprüfen des Wasserstands und regelmäßiges Nachfüllen von destillierter Flüssigkeit.

Die Vernachlässigung der routinemäßigen Wartung Ihrer Batterien kann die Lebensdauer von Blei-Säure-Batterien beeinträchtigen. Es ist wichtig zu beachten, dass eine unsachgemäße Handhabung weitere Schäden an Ihrem Fahrzeug verursachen kann.

Bevor Sie Wartungsarbeiten an den Batterien durchführen, ist es unerlässlich, die gesamte Stromzufuhr zum Fahrzeug zu unterbrechen. Um die Stromversorgung auszuschalten, stellen Sie sicher, dass das Fahrzeug geparkt ist, schalten Sie den "Tow/Run" (Abschleppen/Fahren)-Schalter auf "Tow" (Abschleppen), und ziehen Sie den Schlüssel aus dem Zündschloss. Sobald dies abgeschlossen ist, kann die routinemäßige Wartung beginnen.
Halten Sie Funken und Flammen immer von Batterien fern, einschließlich Rauchen. Wenn Sie direkten Kontakt mit der Säure in den Batterien bekommen, spülen Sie mit großen Mengen Wasser.

Handbuch für Blei-Säure-Batterien

Für detaillierte Informationen zur Durchführung jeder routinemäßigen Wartung Ihrer Batterien besuchen Sie das Blei-Säure-Handbuch

Ressourcen für Blei-Säure-Batterien

Garantieansprüche: Kontaktieren Sie Continental Battery Systems Customer Experience (844) 935-1186 für alle Garantiefragen/-ansprüche.
Für weitere Fragen und Kundensupport kontaktieren Sie bitte Ihren lokalen Händler oder den Hersteller Bintelli.

Reinigung

Batterien können Staub, Schmutz und Ablagerungen anziehen. Indem Sie sie sauber halten, können Sie Anzeichen von Problemen frühzeitig erkennen und Schwierigkeiten durch Schmutz vermeiden.

Überprüfung der Anschlüsse und Muttern

Die Batterieverbindung sollte immer in gutem Zustand gehalten werden. Bitte überprüfen Sie jede Woche, ob Batteriekabelklemmen oder -muttern locker geworden sind, um Funken oder Schäden an den Klemmen zu vermeiden. Überprüfen Sie die Batteriekabel wöchentlich auf Beschädigungen und ersetzen Sie beschädigte Batteriekabel sofort.
Legen Sie keine Gegenstände auf die Batterie und verbinden Sie den Pluspol nicht mit dem Minuspol. Dies kann einen Kurzschluss oder gefährliche Funken verursachen oder zu Schäden an der Batterie oder dem Benutzer führen.

Aufladen

Wichtig für die Überwachung genauer Batteriedaten. Laden Sie die Lester App herunter und folgen Sie den Anweisungen, um den Ladezustand Ihrer Batterien und andere Ladeanfragen anzuzeigen.

• Die Batterie sollte täglich UND nach jeder Nutzung des Fahrzeugs wieder aufgeladen werden. Jede Verzögerung beim Aufladen hat einen negativen Einfluss auf die Batterie. Blei-Säure-Batterien haben keinen Memory-Effekt und müssen daher vor dem Aufladen nicht vollständig entladen werden.
• Lassen Sie das Fahrzeug immer am Ladegerät, sofern im Lade-Link nicht anders angegeben.
• Verwenden Sie zum Laden der Batterien nur einen dedizierten 20-Ampere-Stromkreis.
• Wenn Sie ein Verlängerungskabel verwenden, stellen Sie sicher, dass es nur 10/12 Gauge ist. Nicht länger als 25 ft.

Curtis Meter

Eine
weitere Möglichkeit, den Ladezustand von Blei-Säure-Batterien zu überprüfen, ist der Curtis Meter.
Diese Anzeige befindet sich auf Ihrem Armaturenbrett, links vom Lenkrad. Obwohl dieser nicht den genauen Prozentwert liefert wie die Lester App, können Sie damit den aktuellen Ladezustand des Fahrzeugs überwachen.
Bitte stellen Sie sicher, dass die Batterie wieder aufgeladen wird, BEVOR die Batterieanzeige 20 % oder weniger anzeigt. Eine überladene Batterie hat eine kurze Lebensdauer.

Wässern

Destilliertes Wasser sollte immer nach vollständiger Aufladung hinzugefügt werden. Vor dem Aufladen sollte genügend Wasser vorhanden sein, um die Platten zu bedecken. Wenn die Batterie entladen wurde (teilweise oder vollständig), sollte der Wasserstand über den Platten liegen. Indem Sie den Wasserstand nach einer vollständigen Ladung auf dem richtigen Niveau halten, müssen Sie sich bei einem anderen Ladezustand keine Sorgen um den Wasserstand machen. Lassen Sie die Platten nicht der Luft aussetzen, da dies zu Korrosion führt.

• Wässerungskits sind über lokale Händler erhältlich oder besuchen Sie https://bintelliparts.com/
• Videoanleitungen Blei-Säure-Wässerungs-Video

Lithium-Batterien

Lithium-Batterien sind versiegelt und im Wesentlichen wartungsfrei. Obwohl kein Flüssigkeitszusatz zum Batteriepack erforderlich ist wie bei einer Tiefzyklusbatterie, müssen Sie dennoch regelmäßig die Kabel und Verbindungen auf Festigkeit überprüfen, sicherstellen, dass sie korrosionsfrei sind, sie aufladen und die Temperatur- und Lagerbedingungen verstehen.


Nur zugelassene Techniker sollten Wartungsarbeiten an Batterien durchführen, mit Ausnahme der Überprüfung und Reinigung der Anschlüsse, während die Batterien und das Fahrzeug vollständig ausgeschaltet sind. Bitte kontaktieren Sie Ihren lokalen Händler oder den Eco Support für alles, was über die routinemäßige Batteriepflege hinausgeht.

Funktionen für Benutzer

Ein-/Ausschalter
Befindet sich an der Seite der Lithium-Batterie. Diese Funktion dient zum Einschalten der Batterien. Wenn die Stromversorgung nicht eingeschaltet ist, fährt das Fahrzeug nicht. Diese Komponente ist auch wichtig, um die Stromversorgung bei Wartungsarbeiten auszuschalten. Für weitere Details besuchen Sie den Benutzer-Link im Abschnitt "Lithium-Handbuch".
Es gibt verschiedene Variationen von Lithium-Ionen-Funktionen in den Beyond-Editionen. Es ist wichtig zu beachten, dass sich die Ladezustandsanzeige je nach Ladegerät im Fahrzeug ändert.
Bei Fahrzeugen mit einem unterstützten Eco-Ladegerät ist die Ladezustandsanzeige das EB LCD-Meter.

Ladezustandsanzeige – ECO-Ladegerät
Befindet sich auf dem Armaturenbrett Ihres Fahrzeugs. Diese Funktion liest Ihre Batteriespannung und -ladung. Ähnlich wie eine Tankanzeige in einem Auto informiert Sie die Ladezustandsanzeige (SOC-Meter) in Prozent darüber, wie viel Energie Sie noch in Ihren Batterien haben, bevor Sie sie aufladen müssen. Für weitere Details besuchen Sie den Benutzer-Link im Abschnitt "Lithium-Handbuch".
Bei Lithium-Batterien mit dem unterstützenden Ladegerät Lester wird die Ladezustandsanzeige auf dem LCD-Meter des Tachometers angezeigt.

Ladezustand – Lester-Ladegerät
Befindet sich oben links auf der Tachoanzeige. Diese Funktion zeigt den aktuellen verbleibenden Prozentsatz der Lithium-Batterie an. Für weitere Details zur Anzeige Ihrer Lithium-Batterie laden Sie die Lester App herunter, die im Abschnitt "Aufladen" unter Blei-Säure zu finden ist.

Pflege von Lithium-Batterien

Berühren oder versuchen Sie nicht, die Klemmverbindung zu sichern, bevor die Stromversorgung des Fahrzeugs vollständig abgeschaltet ist. Um die Stromversorgung zu unterbrechen, stellen Sie den "Tow/Run" (Abschleppen/Fahren)-Schalter auf "Tow" (Abschleppen), ziehen Sie den Schlüssel ab und suchen Sie den "Power Button" (Ein-/Ausschalter) an der Lithium-Batterie und schalten Sie ihn "off" (aus) ("Power Button" ist in Abbildung 3 dargestellt).
Der "Power" (Strom)-Schalter an der Batterie muss AUSGESCHALTET sein, bevor Sie interagieren.

Lithium-Checkliste:

• Reinigen der Kabel und Sicherstellen, dass die Oberfläche frei von Feuchtigkeit und Schmutz ist.
• Überprüfen der Kabel und Sichern der Verbindungen zur Batterie.
• Aufladen der Batterien.
• Überwachung von Inaktivität, Langzeitlagerung und kälteren Temperaturen.

Obwohl Lithium-Batterien nicht die gleiche Art von routinemäßiger Wartung benötigen wie Blei-Säure-Batterien, wird dennoch dringend empfohlen, die ordnungsgemäße Pflege zu beachten, um ihre Effizienz zu erhalten. Dies umfasst die Lithium-Checkliste und weitere detaillierte Informationen, die im Benutzerhandbuch aufgeführt sind.
Es ist wichtig zu beachten, dass eine unsachgemäße Handhabung Garantien ungültig machen und weitere Probleme mit dem Service Ihres Fahrzeugs verursachen kann.

Ressourcen für Lithium-Batterien

Registrierung von Eco Battery – 90 Tage nach dem Kauf für 8 Jahre Garantie EcoBatteryRegistrierung
Einreichen von Garantieansprüchen – EcoBatteryGarantieAnsprüche
Eco Battery Support – support@ecobattery.com
Für weitere Fragen und Kundensupport kontaktieren Sie bitte Ihren lokalen Händler oder den Hersteller Bintelli.

Regelmäßige Wartungscheckliste

Verantwortlichkeiten des Kunden

Batterien – Die Batteriesäure von Blei-Säure-Batterien muss mindestens einmal monatlich überprüft werden. Verwenden Sie ausschließlich destilliertes Wasser. Nicht überfüllen.
Batteriekabel – Ziehen Sie die Batteriekabel gemäß den Anweisungen des Batterieherstellers, die sich auf den Batterien befinden, fest.
Wird dies nicht einmal im Monat festgezogen, kann dies zu Schäden an den Batterien führen. BEVOR Sie das Fahrzeug in Betrieb nehmen, überprüfen Sie bitte alle Batteriekabel und ziehen Sie diese fest, da sie sich aufgrund von Turbulenzen beim Versand gelockert haben könnten.
Batterie-Unterlegscheiben - Stellen Sie sicher, dass ein qualifizierter Techniker die Sicherungsscheiben an allen Batteriepolen wartet, wenn Ersatzbatterien benötigt werden.
Ladekabel – Entfernen Sie nicht das Herstelleretikett am Netzkabel, da dies zum Erlöschen der Garantie führt. Ziehen Sie das Ladegerät immer aus der Steckdose, bevor Sie das Fahrzeug einschalten.
Laden – Jedes Ladegerät muss über einen dedizierten Stromkreis mit 20 Ampere verfügen. Das Fahrzeug sollte bei Nichtgebrauch angeschlossen bleiben. Das Ladegerät wird nur bei Bedarf mit 80% Erhaltungsladung laden. Unsachgemäßes Laden verringert die Reichweite.
Verlängerungskabel – Wir raten davon ab, ein Verlängerungskabel zum Laden zu verwenden. Falls Sie eines verwenden, muss es hochbelastbar sein (10 Gauge), da das Verlängerungskabel bestimmt, wie viele Ampere das Ladegerät empfängt.
Feststellbremse – Alle Fahrzeuge verfügen über eine Feststellbremse (Hand- oder Fußbremse). Das Fahren mit angezogener Feststellbremse beschädigt den Motor und die Bremssysteme und kann eine Brandgefahr darstellen. Lösen Sie die Feststellbremse immer vor Fahrtantritt.
Lagerung – Fahrzeuge sollten NICHT rund um die Uhr den Elementen ausgesetzt werden. Wir empfehlen die überdachte Lagerung in einer Garage, um die Unversehrtheit des Lacks und die Passform/Verarbeitung des Fahrzeugs zu erhalten.
Reifen – Müssen auf den richtigen Druck aufgepumpt werden. Überprüfen Sie bei Lieferung bitte alle Radmuttern und ziehen Sie diese fest, da sie sich aufgrund von Turbulenzen beim Versand gelockert haben könnten. Überprüfen Sie zusätzlich einmal im Monat die Festigkeit der Radmuttern.
Abschleppschalter – Muss zum Betrieb auf "Run" (Betrieb) und nicht auf "Tow" (Abschleppen) stehen. Muss sich beim Abschleppen in der Position "Tow" (Abschleppen) befinden.
Garantie (ECO) Registrierung- Alle Fahrzeuge mit einer Eco-Batterie müssen sich innerhalb von 90 Tagen nach dem Kauf registrieren, um die 8-jährige Garantie in Anspruch nehmen zu können. Wenn Sie Ihre Batterien nicht registrieren, ist die Garantie nur ein Jahr lang gültig.

Verweise

• Trojan Battery | Batteriewartung
• Home - Bintelli Parts for Sale - Nationwide Part Shipping Available
• Bintelli Electric Vehicles - How to add water to your golf cart - YouTube
• Eco Battery Store

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Bintelli Beyond Handbuch herunterladen

Verfügbare Sprachen
