RCA RPJ136 Handbuch

Lieferumfang

Objektivabdeckung entfernen & schließen

Entfernen Sie die Objektivabdeckung vor Gebrauch

Schließen Sie die Objektivabdeckung, wenn das Gerät nicht verwendet wird

Platzierung Ihres Geräts

Ihr Projektor kann in vier verschiedenen Konfigurationen installiert werden (siehe Abbildung unten):

Tischprojektion (vorne):
Wählen Sie diesen Standort, wobei der Projektor nahe am Boden vor der Leinwand platziert wird. Dies ist die gebräuchlichste Art, den Projektor für eine schnelle Einrichtung und Transportfähigkeit zu positionieren.

Deckenprojektion (vorne):
Wählen Sie diesen Standort, wobei der Projektor kopfüber von der Decke vor der Leinwand aufgehängt wird.
HINWEIS: Für die Deckenmontage des Projektors ist eine Projektorhalterung erforderlich.

Tischprojektion (hinten):
Wählen Sie diesen Standort, wobei der Projektor nahe am Boden hinter der Leinwand platziert wird.
HINWEIS: Eine spezielle Rückprojektionsleinwand ist erforderlich.

Deckenprojektion (hinten):
Wählen Sie diesen Standort, wobei der Projektor kopfüber von der Decke hinter der Leinwand aufgehängt wird.
HINWEIS:
Für die Deckenmontage des Projektors ist eine Projektorhalterung erforderlich.
Eine spezielle Rückprojektionsleinwand ist erforderlich.

Zur Reduzierung der Bildverzerrung

Es wird empfohlen, den Projektor so nah wie möglich an die Mitte der Leinwand zu bewegen.

Abstand zwischen Gerät und Leinwand

Messen Sie den Abstand zwischen dem Projektor und dem gewünschten Ort für die Leinwand. Dies ist der Projektionsabstand.

Platzierung Ihres Geräts an der Decke

Bei der Deckenmontage des Projektors erwerben Sie bitte eine von einem Installationsfachmann empfohlene Projektorhalterung und befolgen Sie die der Halterung beiliegenden Anweisungen.
Überprüfen Sie vor der Deckenmontage des Projektors, ob die Deckenkonstruktion das Gewicht des Projektors und der Halterung tragen kann. Fragen Sie im Zweifelsfall einen Installationsfachmann um Rat.
HINWEIS: Projektorhalterung und Schraube(n) nicht im Lieferumfang enthalten

Die vertikale Position einstellen

Befolgen Sie die obige Abbildung, um die vertikale Position anzupassen.

Fokus und Trapezkorrektur einstellen

Befolgen Sie die untenstehende Abbildung, um den Fokus und die Trapezkorrektur einzustellen.

Stellen Sie den Fokus ein, indem Sie den Drehknopf drehen und dabei die Bildpixel nahe der Bildschirmmitte beobachten. Eine optimale Schärfe wird erreicht, wenn die Pixel deutlich sichtbar sind. Abhängig von der projizierten Bildschirmgröße kann der Fokus nahe den Bildschirmrändern weniger scharf sein als in der Bildschirmmitte.

Ein Trapezbild entsteht, wenn der Projektorstrahl schräg auf die Leinwand projiziert wird.
Die Trapezkorrektur stellt das verzerrte Bild wieder in eine rechteckige oder quadratische Form her.

Bedienelemente der Fernbedienung

Batterie der Fernbedienung einsetzen / entfernen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite Ihrer Fernbedienung, indem Sie sie vorsichtig aufschieben. Die Batteriefachabdeckung kann dann abgenommen werden. Setzen Sie die richtigen Batterien (nicht im Lieferumfang enthalten) entsprechend den Polaritätsmarkierungen ein. Bringen Sie schließlich die Abdeckung wieder an.

HINWEISE:

• Batterien dürfen keiner übermäßigen Hitze wie Sonnenschein oder Feuer ausgesetzt werden.
• Stellen Sie sicher, dass die Batterien polaritätsrichtig eingelegt sind.
• Mischen Sie keine alten und neuen Batterien.
• Es dürfen nur Batterien des gleichen oder eines gleichwertigen Typs wie empfohlen verwendet werden.
• Entsorgen Sie Batterien nicht im Feuer, die Batterie kann explodieren oder auslaufen. Versuchen Sie nicht, eine Batterie aufzuladen.

Bedienelemente des Hauptgeräts

1. POWER (EIN/AUS) Taste
2. RETURN (ZURÜCK) Taste
3. NETVIGATOR Tasten
4. MENU (MENÜ) Taste
5. SOURCE (QUELLE) Taste
6. TRAPEZOIDAL ADJ. (TRAPEZKORREKTUR) Drehknopf
7. FOCUS ADJ. (FOKUS) Drehknopf
8. LINSE
9. KOPFHÖRER-Buchse
10. AV OUT (AV-AUSGANG) Buchse
11. Micro SD-Karte
12. HDMI Port 1
13. HDMI Port 2
14. USB Port
15. DC IN (STROMVERSORGUNG) Buchse
16. VGA Port
17. EIN/AUS-Anzeige
18. IR-Fenster (Rückseite)
19. IR-Fenster (Vorderseite)
20. ANGEL ADJ. (WINKELANPASSUNG) Drehknopf

Netzteil installieren

Befolgen Sie die obige Abbildung, um das Netzteil anzuschließen
Verbinden Sie ZUERST das kleine Ende des Adapters. Stecken Sie den Adapterkörper in die Steckdose.

Hauptbedienung

- Drücken Sie die Taste, um das Gerät einzuschalten, drücken Sie erneut, um es auszuschalten.
/ SOURCE (QUELLE) - Drücken Sie die Taste, um die Eingangsquelle auszuwählen.
/ MENU (MENÜ) - Drücken Sie die Taste, um das Projektormenü aufzurufen.
- Drücken Sie die Tasten, um einen Bildschirmpunkt im Projektormenü auszuwählen.
/ EXIT (VERLASSEN) - Drücken Sie die Taste, um das Projektormenü zu verlassen.
- Drücken Sie die Tasten, um auf USB / TF schnell vor- und zurückzuspulen.
- Drücken Sie die Tasten, um die nächste oder vorherige Datei auf USB / TF zu suchen.
VOL+ / VOL - (LAUTSTÄRKE+ / LAUTSTÄRKE-) Drücken Sie die Tasten, um die gewünschte Lautstärke einzustellen.
- Drücken Sie die Taste, um die angeschlossene USB / TF-Karte abzuspielen/anzuhalten.
FLIP (DREHEN/SPIEGELN) – Drücken Sie die Taste, um den Projektorbildschirm zu drehen / zu spiegeln
ZOOM - (ZOOM) Press the button to select image scale. (Drücken Sie die Taste, um den Bildausschnitt auszuwählen.)
- Drücken Sie, um den Ton Ihres Projektors stummzuschalten. Drücken Sie erneut, um den Ton fortzusetzen.

HDMI anschließen

Bild auf Projektionsleinwand anzeigen
Befolgen Sie die untenstehende Abbildung, um HDMI-Kabel und Gerät anzuschließen.

1. Schalten Sie das Gerät aus, bevor Sie das HDMI-Kabel anschließen.
2. Nach dem Anschließen drücken Sie die Taste, um das Gerät einzuschalten, und die Betriebsanzeige leuchtet GRÜN.
3. Drücken Sie die / SOURCE (QUELLE) Taste, um in den HDMI-Modus zu wechseln, und das Video des HDMI-Geräts wird auf der Projektionsleinwand angezeigt. Es gibt 2 HDMI-Eingänge, die HDMI1-Schnittstelle entspricht HDMI 1 im SOURCE-Modus und die HDMI2-Schnittstelle entspricht HDMI 2 im SOURCE-Modus.
4. Drücken Sie die Taste, um das Gerät auszuschalten.

HDMI HD-Signaleingang: Über diese Schnittstelle können HD-Player mit HDMI-Ausgang angeschlossen werden.
In seltenen Fällen, wenn der Projektorlautsprecher keinen Ton wiedergibt, während ein DVD-Film über einen Player mit HDMI-Eingang abgespielt wird, überprüfen Sie bitte die digitalen Audioeinstellungen des Players und stellen Sie sicher, dass diese auf "Auto" (Automatisch) Modus oder "PCM" (PCM) Modus eingestellt sind.

AV anschließen

Bild auf Projektionsleinwand anzeigen
Befolgen Sie die untenstehende Abbildung, um AV-Kabel und Gerät anzuschließen.

1. Schalten Sie das Gerät aus, bevor Sie das AV-Kabel anschließen.
2. Verwenden Sie ein AV-Kabel, um wie in der Abbildung unten gezeigt anzuschließen.
3. Nach dem Anschließen drücken Sie die Taste, um das Gerät einzuschalten, und die Betriebsanzeige leuchtet GRÜN.
4. Drücken Sie die /SOURCE (QUELLE) Taste, um in den AV-Modus zu wechseln, und das Video des AV-Geräts wird auf der Projektionsleinwand angezeigt.
5. Drücken Sie die Taste, um das Gerät auszuschalten.

Bild auf Projektionsleinwand anzeigen

VGA anschließen

Befolgen Sie die untenstehende Abbildung, um VGA-Kabel und Gerät anzuschließen.

1. Schalten Sie das Gerät aus, bevor Sie das VGA-Kabel anschließen.
2. Drücken Sie die Taste, um Ihren Projektor vor dem Anschließen auszuschalten.
3. Nach dem Anschließen drücken Sie die Taste, um das Gerät einzuschalten, und die Betriebsanzeige leuchtet GRÜN.
4. Drücken Sie die / SOURCE (QUELLE) Taste, um in den VGA-Modus zu wechseln, und das Video des VGA-Geräts wird auf der Projektionsleinwand angezeigt.
5. Drücken Sie die Taste, um das Gerät auszuschalten.

Bitte beachten Sie die folgende Tabelle, um das Ausgangssignal vom Computer einzustellen

Audio-Ausgang anschließen

(Aux Out (Aux-Ausgang) / Line Out (Line-Ausgang) / Earphones (Kopfhörer))
Befolgen Sie die untenstehende Abbildung, um Audio-Kabel und Gerät anzuschließen.

1. Drücken Sie die Taste, um Ihren Projektor vor dem Anschließen auszuschalten.
2. Verwenden Sie ein Audio-Kabel, um wie in der Abbildung unten gezeigt anzuschließen.
3. Nach dem Anschließen schalten Sie beide Geräte ein. Der Ton Ihres Projektors kommt nun vom externen Gerät.
4. Schalten Sie nach Gebrauch beide Geräte aus.

USB-Gerät und Micro SD (TF)-Karte installieren

Befolgen Sie die untenstehende Abbildung, um USB und TF-Karte zu installieren.
Schalten Sie das Gerät aus, bevor Sie die USB / TF-Karte installieren.

TF-Karte und USB-Wiedergabe verwenden

USB-/TF-Gerät installieren:

1. Schalten Sie das Gerät aus, bevor Sie die USB-/TF-Karte einlegen.
2. Stecken Sie das USB-Gerät in den USB-Anschluss.
3. Nach dem Anschließen drücken Sie die Taste, um das Gerät einzuschalten, und die Betriebsanzeige leuchtet GRÜN.
4. Drücken Sie die / SOURCE (QUELLE) Taste, um den MEDIAPLAYER-Modus aufzurufen, und verwenden Sie die Tasten, um ihn zu suchen.
5. Nach der Auswahl verwenden Sie die Tasten, um das MUSIC / PHOTO / MOVIE Symbol zu suchen, und drücken Sie die Taste zum Bestätigen. Falls erforderlich, verwenden Sie die Taste, um TF-Karte oder USB auszuwählen, und drücken Sie die Taste zum Bestätigen.
6. Verwenden Sie die Tasten, um die richtige Datei zu suchen, und drücken Sie die Taste, um die Wiedergabedatei vorzuhören, und drücken Sie dann die Taste am Gerät oder die Taste der Fernbedienung, um die Wiedergabe zu starten.
7. Drücken Sie Taste zum schnellen Vor- und Zurückspulen.
8. Drücken Sie Taste, um die nächste oder vorherige Datei zu suchen.
9. Drücken Sie während der Wiedergabe die Taste, um zu pausieren, und drücken Sie erneut, um fortzufahren.

HINWEIS: Entfernen Sie das USB-/TF-Gerät, drücken Sie ZUERST die Taste, um das Gerät auszuschalten.

Gerätemenü 1.0 verwenden

Drücken Sie Taste, um das Projektormenü aufzurufen. Erneut drücken, um zum vorherigen Status zurückzukehren.
Verwenden Sie die Tasten, um die Handbuchseite auszuwählen.
Dieses Handbuch wird oben rechts auf dem Bildschirm angezeigt.

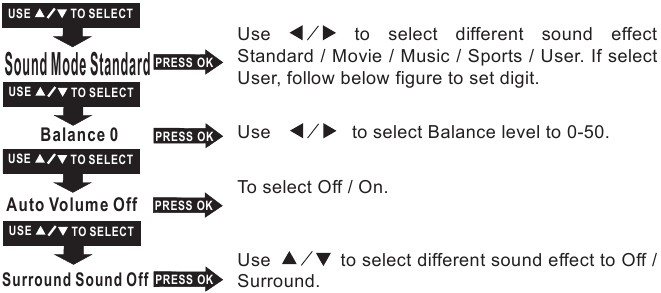

Gerätemenü 2.0 verwenden

Drücken Sie Taste, um das Projektormenü aufzurufen. Erneut drücken, um zum vorherigen Status zurückzukehren.
Verwenden Sie die Tasten, um die Handbuchseite auszuwählen.
Dieses Handbuch wird oben rechts auf dem Bildschirm angezeigt.

Gerätemenü 3.0 verwenden

Drücken Sie Taste, um das Projektormenü aufzurufen. Erneut drücken, um zum vorherigen Status zurückzukehren.
Verwenden Sie die Tasten, um die Handbuchseite auszuwählen.
Dieses Handbuch wird oben rechts auf dem Bildschirm angezeigt.

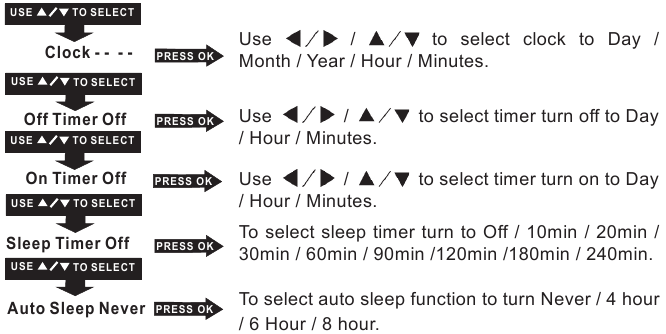

Gerätemenü 4.0 verwenden

Drücken Sie Taste, um das Projektormenü aufzurufen. Erneut drücken, um zum vorherigen Status zurückzukehren.
Verwenden Sie die Tasten, um die Handbuchseite auszuwählen.
Dieses Handbuch wird oben rechts auf dem Bildschirm angezeigt.

Technische Daten

FEHLERBEHEBUNG

Bevor Sie den Wartungsdienst in Anspruch nehmen, überprüfen Sie bitte selbst anhand der folgenden Tabelle.

Für Service und Produktinformationen rufen Sie bitte an: 1-800-968-9853.
Curtis International Ltd.
7045 BECKETT DRIVE, UNIT 15,
MISSISSAUGA, ON, L5S 2A3 www.curtisint.com

Wichtige Sicherheitshinweise

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie nur mit einem trockenen Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9. Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und an der Austrittsstelle aus dem Gerät.
10. Verwenden Sie nur vom Hersteller angegebene Anbauteile/Zubehör.
11. Ziehen Sie bei Gewitter oder bei längerem Nichtgebrauch den Stecker dieses Gerätes aus der Steckdose.
12. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeiten verschüttet oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.
13. Verwenden Sie das Gerät nur mit einem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht geboten, wenn die Kombination aus Wagen/Gerät bewegt wird, um Verletzungen durch Umkippen zu vermeiden.


Zusätzliche Warnhinweise und Vorsichtsmaßnahmen

1. Schauen Sie nicht direkt in das Projektorlicht.
2. Berühren Sie die Projektionslinse nicht
3. Der Netzadapter dient als Trennvorrichtung und sollte während des bestimmungsgemäßen Gebrauchs leicht bedienbar bleiben. Um das Gerät vollständig vom Stromnetz zu trennen, muss der Netzstecker vollständig aus der Netzsteckdose gezogen werden.
4.
   Die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die nicht den angegebenen entsprechen, kann zu einer gefährlichen Strahlenbelastung führen.
5.
   Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.
6.
   Die Verwendung dieses Geräts in der Nähe von Leuchtstoffbeleuchtung kann zu Störungen bei der Verwendung der Fernbedienung führen. Wenn das Gerät ein fehlerhaftes Verhalten zeigt, entfernen Sie es von jeglicher Leuchtstoffbeleuchtung, da diese die Ursache sein könnte.
7.
   Stromschlaggefahr - Nicht öffnen.
8. Vorsichts- und Kennzeichnungsinformationen befinden sich auf der Rückseite oder Unterseite des Gerätes.
9.
   Um das Risiko von Feuer oder Stromschlag zu verringern, setzen Sie dieses Gerät weder Regen, Feuchtigkeit, Tropfen noch Spritzern aus.
10. Mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Vasen, dürfen nicht auf das Gerät gestellt werden.

BESCHRÄNKTE PRODUKTGARANTIE

Das defekte Produkt sollte gesendet werden an:
Canada
C.I. Service Dept.
7045 Becket Drive, Unit 15
Mississauga, ON
L5S 2A3

U.S.A
Curtis International Ltd
c/o Lotus International Company
6880 Commerce Blvd.
Canton MI 48187
U.S.A.

Für Service-Unterstützung und Produktinformationen rufen Sie bitte an: 1-800-968-9853.

Curtis International Ltd.
7045 BECKETT DRIVE, UNIT 15, MISSISSAUGA, ON, L5S 2A3 www.curtisint.com
