Lectron J1772 Handbuch

Lieferumfang

15 Amp Tragbares EV-Ladegerät Kompatibel mit Tesla

LADESTROM EINSTELLEN

So stellen Sie den Ladestrom (Ampere) am 15A tragbaren Ladegerät über die Lectron App ein:

1. Stellen Sie sicher, dass das Ladegerät eingeschaltet ist. Der Ladestrom kann nur über die Lectron App eingestellt werden, wenn das Gerät aktiv ist.
2. Laden Sie die Lectron App herunter, um Ihr 15A tragbares Ladegerät detailliert zu steuern (Anweisungen zum Herunterladen finden Sie unter "Zugriff auf die Lectron App").
3. Innerhalb der App können Sie den Ladestrom auf drei Stufen auswählen: 8A, 12A und 15A.
4. Die Standardeinstellung für den Ladestrom ist 15A.

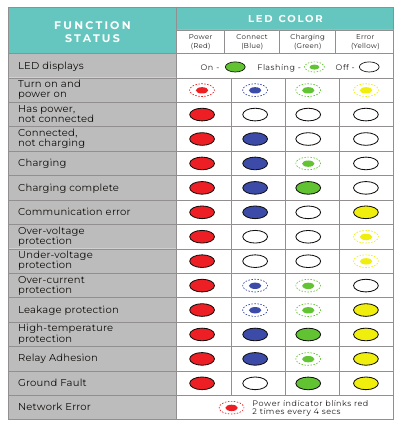

LED-STATUSANZEIGEN

Statusanzeigen werden angezeigt.

FUNKTION & STATUSANZEIGE

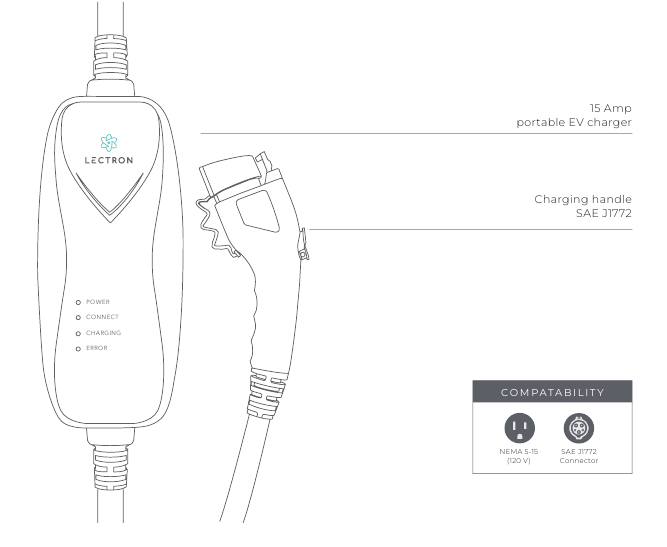

DIAGRAMM DES TRAGBAREN EV-LADEGERÄTS

BLUETOOTH-ZUGRIFF

1. Bluetooth-Berechtigungen aktivieren
   Stellen Sie sicher, dass die Bluetooth-Berechtigungen auf Ihrem Apple- oder Android-Gerät aktiviert sind, indem Sie diese Schritte befolgen: Gehen Sie zu Einstellungen > Bluetooth und aktivieren Sie Bluetooth.

2. Zusätzliche Schritte für Android
   Wenn Sie ein Android-Gerät verwenden, aktivieren Sie bitte auch "Nearby Devices" (Geräte in der Nähe) in Ihren Bluetooth-Einstellungen, um eine ordnungsgemäße Verbindung zu gewährleisten.


ZUGRIFF AUF DIE LECTRON APP

1. Scannen Sie den ersten QR-Code mit Ihrem Mobilgerät oder Tablet, um die Lectron App herunterzuladen und darauf zuzugreifen.




2. Laden Sie die Lectron App herunter und tippen Sie auf "Create Account" (Konto erstellen).


3. Registrieren Sie sich mit Ihrer E-Mail, Ihrem Google- oder Apple-Konto.


4. Wenn Sie sich per E-Mail registrieren, geben Sie bitte den Bestätigungscode ein.


5. Legen Sie Ihr Login-Passwort fest.


6. Greifen Sie auf den Lectron App-Startbildschirm zu.


7. Tippen Sie auf "My chargers" (Meine Ladegeräte).


8. Tippen Sie auf "Add Charger" (Ladegerät hinzufügen) in der App und wählen Sie 15A Portable Charger (15A tragbares Ladegerät) wenn Sie dazu aufgefordert werden.


9. Geben Sie Ihr WLAN-Netzwerk und Passwort ein.


10. Sobald die Verbindung hergestellt ist, wird das 15A tragbare Ladegerät Ihrem Konto hinzugefügt.


11. Sie können Ihr 15A tragbares Ladegerät nun über die Lectron App verwalten.


12. Scannen Sie den QR-Code, um Ihr Erlebnis mit dem 15A tragbaren Ladegerät zu optimieren.

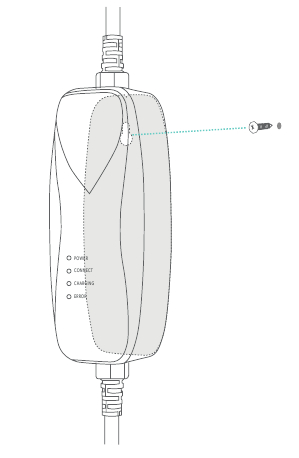

INSTALLATIONSANLEITUNG

Setzen Sie die Schraube in die Wand ein und hängen Sie das Gerät dann auf.

IHR FAHRZEUG LADEN

Stellen Sie vor dem Laden sicher, dass Ihr Fahrzeug geparkt und ausgeschaltet ist.

1. Stecken Sie das Ladegerät in eine passende Wandsteckdose.

2. Die Power- (Strom-) und Connected- (Verbunden-) Leuchten leuchten dauerhaft, was bedeutet, dass das Ladegerät mit Wechselstrom versorgt wird und betriebsbereit ist.

3. Stecken Sie den Ladestecker in die Ladebuchse Ihres Fahrzeugs, bis er einrastet. Sobald er verriegelt ist, löst sich der Ladestecker erst, wenn Sie die Entriegelungstaste drücken.

4. Der Ladevorgang beginnt automatisch. Die Stromversorgung erfolgt entsprechend dem Bedarf Ihres Fahrzeugs. Während des Ladevorgangs blinkt die Ladeanzeige kontinuierlich. Überprüfen Sie den Ladestatus Ihres Fahrzeugs immer am Fahrzeugdisplay.

5. Wenn Ihr Fahrzeug vollständig geladen ist, leuchtet die Ladeanzeige dauerhaft. Ihr Fahrzeug verfügt über eine "dashboard gauge" (Instrumentenanzeige), die ebenfalls anzeigt, ob Ihr Fahrzeug vollständig geladen ist. Schlagen Sie im Benutzerhandbuch Ihres Fahrzeugs nach, um die Position der Anzeige auf dem Armaturenbrett zu finden.

6. Trennen Sie das Ladegerät, wenn der Ladevorgang abgeschlossen ist, indem Sie die Entriegelungstaste am Ladestecker drücken und ihn vom Fahrzeug abziehen.
   HINWEIS: Dieses Ladegerät benötigt eine 120 V Wechselstrom-Spannungsversorgung mit geteilter Phase und ist für einen maximalen Dauerstrom von 15 Ampere ausgelegt.


FEHLERBEHEBUNG

Bitte lesen Sie diese Anleitung zur Fehlerbehebung, um häufige Ladefehler zu beheben oder bei der Verwendung des tragbaren Ladegeräts.

TECHNISCHE DATEN

WEITERE UNTERSTÜTZUNG ERHALTEN
Benötigen Sie Hilfe? Scannen Sie den QR-Code unten oder senden Sie uns eine E-Mail an contact@ev-lectron.com

www.ev-lectron.com

SICHERHEITSHINWEISE

• Es wird empfohlen, dass elektrische Steckdosen für Ihr Ladegerät von einem zugelassenen und qualifizierten Elektriker installiert werden. Um schwere Verletzungen oder den Tod zu vermeiden, muss die Installation den Bestimmungen des National Electric Code (NEC) und allen lokalen Vorschriften entsprechen. Bei Konflikten zwischen lokalen Vorschriften und dem NEC haben die lokalen Vorschriften Vorrang.
• Dieses Produkt muss geerdet werden. Im Falle einer Fehlfunktion oder eines Defekts kann die Erdung dazu beitragen, das Risiko eines Stromschlags zu verringern. Dieses Produkt enthält ein Kabel, das mit einem Erdungsleiter und einem Erdungsstecker ausgestattet ist. Der Stecker muss in eine geeignete Steckdose gesteckt werden, die ordnungsgemäß und gemäß allen lokalen Vorschriften und Bestimmungen installiert und geerdet ist.
• STROMSCHLAGGEFAHR - Stellen Sie sicher, dass der Stecker vollständig in die Wandsteckdose gesteckt ist, um freiliegende Metalloberflächen zu vermeiden.
• Lassen Sie Kinder nicht unbeaufsichtigt oder ohne Aufsicht in der Nähe von Ladegeräten oder anderen Steckdosen oder Geräten.
• LADEGERÄT ODER LADESTECKER NICHT FALLEN LASSEN.
• Wenn der Ausgangsstecker vom Ladegerätmodul oder dem Ladestecker getrennt wird, VERSUCHEN SIE NICHT, DAS KABEL SELBST ZU REPARIEREN. Für Unterstützung kontaktieren Sie den Kundenservice unter: contact@ev-lectron.com
• Bei der Verwendung Ihres Ladegeräts sollten stets grundlegende Vorsichtsmaßnahmen beachtet werden, darunter:
  • Lesen Sie die Warnhinweise auf dem Ladekabel-Etikett, bevor Sie das Ladegerät zum ersten Mal in Betrieb nehmen. - Lesen Sie alle Anweisungen in diesem Handbuch, bevor Sie das Ladegerät verwenden.
  • Verwenden Sie das Ladegerät niemals mit nicht zugelassenen Netzteilen oder anderen Stromkomponenten.
