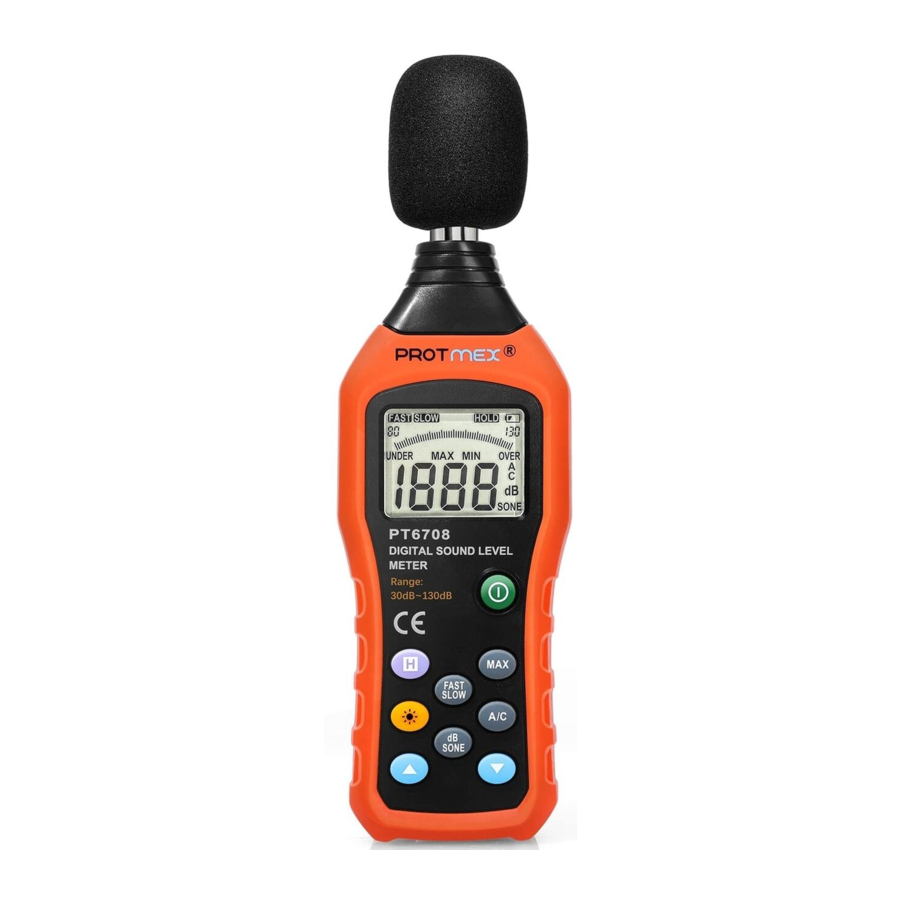

Protmex PT6708 Handbuch

Vorwort

Vielen Dank, dass Sie unser Produkt verwenden.
Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden.
Das Schallpegelmessgerät ist ein Instrument zur Messung des Umgebungsschallpegels, wie z.B. des Schallpegels in Fabriken, Werkstätten, Schulen, Wohngebieten, Büros, auf der Straße, bei Audioanlagen usw. Es kann auch für die Lärmtechnik, Produktqualitätskontrolle, Gesundheitsprävention und -behandlung usw. geeignet sein.

Einführung in die LCD-Anzeige

Anzeigesymbole	Beschreibung	Anzeigesymbole	Beschreibung
FAST	Hohe Geschwindigkeit	OVER	Überlauf
SLOW	Niedrige Geschwindigkeit	A	A-Bewertungsmodus
HOLD	Halten	C	C-Bewertungsmodus
UNDER	Unter	dB	Dezibel
MAX	Maximum	SONE	Schalleinheit (Sone)
MIN	Minimum		Batterieleistung

Beschreibung der funktionalen Eigenschaften

• Dieses Schallpegelmessgerät entspricht IEC651 Typ 2 und ANSI S1.4 Typ 2.
• Mit einem Messbereich von 30 bis 130 dB und automatischer Umschaltfunktion
• Auswahl des A- und C-Bewertungsnetzes
• Auswahl der Ansprechrate Hochgeschwindigkeit (FAST)/Niedriggeschwindigkeit (SLOW)
• Maximale (MAX) Haltefunktion
• Digitale Anzeige, gute Entstörleistung, stromsparend
• Mit der Hintergrundbeleuchtungsfunktion ist es für die Erfassung von Schalldaten bei Nacht geeignet. Um Strom zu sparen, ist eine automatische Abschaltfunktion der Hintergrundbeleuchtung vorhanden.
• Für das Gehäuse wurde ein Spritzgussverfahren aus Verbundmaterial mit sturzfester Struktur entwickelt. Es ist nicht nur extrem verschleißfest, sondern auch elegant.
• Mit einem stromsparenden und hochzuverlässigen Schaltungsdesign sorgt eine gut konzipierte hocheffiziente Stromversorgungsschaltung für eine längere Batterielebensdauer.

Spezifikationen

• Schalldruckgenauigkeit: ± 1,5 dB (Schalldruckstandard, 94 dB bei 1KHz).
• Schalldruckgenauigkeit: ± 5 dB (Schalldruckstandard, 94 dB bei 8KHz).
• Schalldruck-Frequenzgang: 30Hz - 8KHz.
• Dynamikbereich des Schalldrucks: 50 dB (für jede Messbereichsstufe).
• Schalldruck-Messbereich: 30-130 dBA, 35-130 dBC.
• Frequenzbewertungscharakteristik des Schalldrucks: A- und C-Charakteristik.
• Dynamische Schalldruckcharakteristik: FAST 125ms, SLOW 1s
• Mikrofon: polarisiertes Kondensatormikrofon.
• Digitale Anzeige: 4-stellig, Auflösung: 0,1 dB, Abtastrate: 2 Mal/Sek.
• Analoge Balkenanzeige: Jeder analoge Balken repräsentiert 1 dB, Abtastrate ist 20 Mal/Sek.
• Messbereichsstufen: 30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB, insgesamt 6 Bereichsstufen
• Automatische Bereichsumschaltung: Der Mikrocomputer wählt automatisch die beste Bereichsstufe im Bereich von 30 bis 130 dB.
• Anzeige bei Bereichsunter- oder -überschreitung: angezeigt mit "UNDER" (Untergrenze) oder "OVER" (Obergrenze).
• Stromversorgung: 4 x 1,5V Batterien (Typ AAA)
• Betriebstemperatur: 0 ~+ 40 °C
• Betriebsfeuchtigkeit: 10 ~80%RH
• Lagertemperatur: - 10 ~+ 60 °C
• Lagerfeuchtigkeit: 10 ~70% RH
• Außenmaße: 193 (L) x 60 (B) x 29 (H) mm
• Gewicht: ca. 222 g (einschließlich Batterien)
• Zubehör: Kopfhörerstecker, Bedienungsanleitung, Batterien, Windschutz (Schaumstoffball)

Vorbereitungen vor der Verwendung

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Batteriefachabdeckung auf der Rückseite des Messgeräts zu öffnen, und legen Sie 4 x 1,5V Alkaline-Batterien (Typ AAA) in den Batteriehalter ein.
2. Bringen Sie die Batteriefachabdeckung wieder an und verwenden Sie einen Kreuzschlitzschraubendreher, um die Schraube festzuziehen.
3. Wenn die Batterie schwach wird, erscheint das Symbol " " auf der LCD-Anzeige und zeigt an, dass die Batterien nicht mehr genügend Strom haben und durch neue ersetzt werden sollten.

Grundlegende Verwendungsmethoden

1. Drücken Sie den Netzschalter, der standardmäßige Messbereich des Mikroprozessors der LCD-Anzeige beträgt 40~90 dB. Der gemessene Schallpegel vor Ort wird innerhalb dieses Bereichs angezeigt. Wenn eines der Zeichen "UNDER" (Untergrenze) oder "OVER" (Obergrenze) auf dem LCD angezeigt wird, bedeutet dies, dass der Schallpegel vor Ort entweder niedriger oder höher als der Grenzbereich von 40~90 dB ist. Zu diesem Zeitpunkt ist der Messwert nicht genau, Sie sollten die Auf- und Ab-Taste drücken, um den Messbereich des Instruments einzustellen, um einen genauen Messwert zu erhalten.
2. Einstellen des Messbereichs:
   Drücken Sie die Stufen-Tasten oder , um den geeigneten Bereich zur Messung des aktuellen Schallpegels auszuwählen. Wenn das Zeichen "UNDER" (Untergrenze) erscheint, bedeutet dies, dass der Bereich des Instruments zu hoch ist. Sie sollten die Stufen-Taste drücken, um einen niedrigeren Bereich einzustellen, bis das Zeichen "UNDER" (Untergrenze) verschwindet. Wenn das Zeichen "OVER" (Obergrenze) erscheint, bedeutet dies, dass der Bereich des Instruments zu niedrig ist. Sie sollten die Stufen-Taste drücken, um einen niedrigeren Bereich einzustellen, bis das Zeichen "OVER" (Obergrenze) verschwindet.
3. Auswählen des Bewertungsmodus:
   Um den Schallpegel im menschlichen Hörbereich zu messen, wählen Sie den A-Bewertungsmodus (simuliert die Höreigenschaften des menschlichen Ohrs), drücken Sie die A/C-Taste, klicken Sie, um A auszuwählen, klicken Sie erneut für C. Um den tatsächlichen Schallpegel zu messen, wählen Sie den C-Bewertungsmodus.
4. Um den Schallpegel in Echtzeit abzulesen, wählen Sie FAST (Hohe Geschwindigkeit). Um den durchschnittlichen Schallpegel zu erhalten, wählen Sie SLOW (Niedrige Geschwindigkeit). Drücken Sie die FAST/SLOW-Taste, um FAST oder SLOW auszuwählen.
5. Um den maximalen Schallpegel zu erhalten, drücken Sie die Funktionstaste "MAX" (Maximum), und Sie können den maximalen Schallpegel-Messwert ablesen; drücken Sie die MAX-Taste erneut, um in den normalen Messmodus zurückzukehren.
6. Um die Hintergrundbeleuchtung des LCD bei Messungen in der Nacht einzuschalten, drücken Sie die Taste.

Gerät kalibrieren

Wird das Schallpegelmessgerät über viele Tage hinweg verwendet, verringert sich die Messgenauigkeit. Zu diesem Zeitpunkt sollte das Schallpegelmessgerät kalibriert werden. Normalerweise sollte es einmal jährlich kalibriert werden. Für die Kalibrierung ist eine Standard-Schallquelle erforderlich. Bitte kontaktieren Sie unser Unternehmen für die spezifische Methode.

Hinweise

1. Verwenden Sie das Messgerät nicht in heißer, feuchter Umgebung.
2. Wenn das Messgerät längere Zeit nicht verwendet wird, entfernen Sie die Batterien, um ein Auslaufen des Elektrolyts und eine Beschädigung des Instruments zu vermeiden.
3. Die automatische Bereichsumschaltung (30-130 dB) ist nicht für die Messung von transienten Impulsgeräuschen geeignet.
4. Bei der Messung des Schallpegels im Freien sollte ein Windschutzball (Schaumstoffball) auf dem Mikrofonkopf installiert werden, um zu vermeiden, dass direkt in das Mikrofon geblasen wird und Luftströmungsgeräusche entstehen.
5. Wenn das Symbol " " auf dem LCD angezeigt wird, bedeutet dies, dass die Batteriespannung zu niedrig ist. Sie sollten die Batterien sofort ersetzen. Es wird empfohlen, Alkalibatterien zu verwenden.

Sicherheitshinweise

Bitte verwenden Sie das Schallpegelmessgerät gemäß den jeweiligen Spezifikationen.

Betriebsumgebung:

• Höhe < 2000 m
• Relative Luftfeuchtigkeit (RH) ≤ 80%RH
• Betriebstemperatur 0 - 40°C

Lagerung und Wartung:
Verwenden Sie keinen Alkohol oder andere Lösungsmittel, um das Messgerät zu reinigen. Wird es längere Zeit nicht verwendet, entfernen Sie die Batterien und bewahren Sie das Messgerät in einer trockenen und sauberen Umgebung auf.

Sicherheitssymbole:
Für das Messgerät wird ein doppelter Schutz verwendet.
