eufy E330 (T8531) Handbuch

ÜBER DAS PRODUKT

Dieses Handbuch gilt sowohl für T8531 (eufy Security Video Smart Lock E330) als auch für E8531 (eufy Security Video Smart Lock E330 mit Gong).
Das Video Smart Lock E330 verfügt über 8 GB integrierten lokalen Speicher. Der Gong kann den Speicher erweitern, indem er Videoclips auf einer microSD-Karte (nicht im Lieferumfang enthalten) aufzeichnet und gleichzeitig als digitaler Innengong fungiert. Um einen Gong zu kaufen, besuchen Sie eufy.com.

AUF EINEN BLICK

Video Smart Lock
Modell: T8531

1. Fingerabdruckscanner
   • Zum Verriegeln und Entriegeln der Tür verwenden.
2. Batterieanzeige
   • Leuchtet rot, wenn die Batterie schwach ist.
3. Kameraobjektiv
4. Umgebungslichtsensor
   • Erkennt die Lichtmenge im Bereich.
5. Tastatur
6. Statusleuchte und Verriegeln/Entriegeln-Taste
   • Blau: Tür entriegelt
   • Orange: Tür verriegelt
   • Rot: Anormaler Zustand
7. Schließzylinder
8. Türklingeltaste
   • Das Licht schaltet sich automatisch ein, wenn sich jemand der Tür nähert.
9. USB-C-Anschluss
   • Lädt das Schloss in Notfallsituationen auf. Um Manipulationen am Schloss zu verhindern, dient dieser Anschluss ausschließlich zum Laden und kann keine Daten übertragen.
10. Lautsprecher

1. QR-Code
   • Scannen, um Video Smart Lock in der App hinzuzufügen.
2. Batteriefach
3. Setup-Taste
   • 2 Sekunden lang drücken, um das Video Smart Lock in den Kopplungsmodus zu versetzen.
   • 10 Sekunden lang drücken, um das Video Smart Lock zurückzusetzen.
4. Drehknauf
5. Schraubenloch

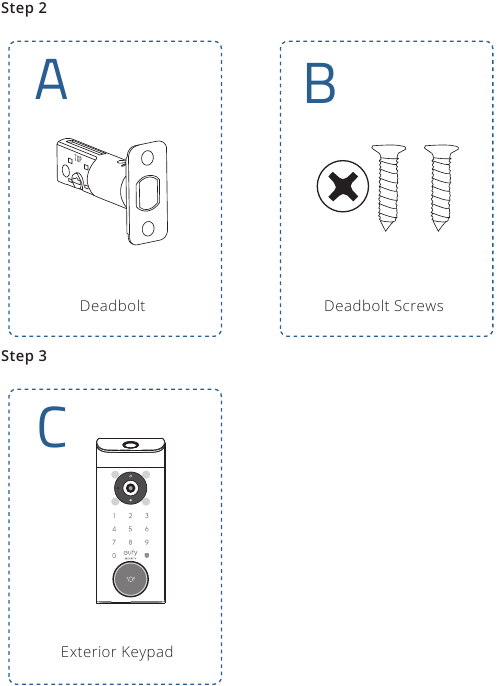

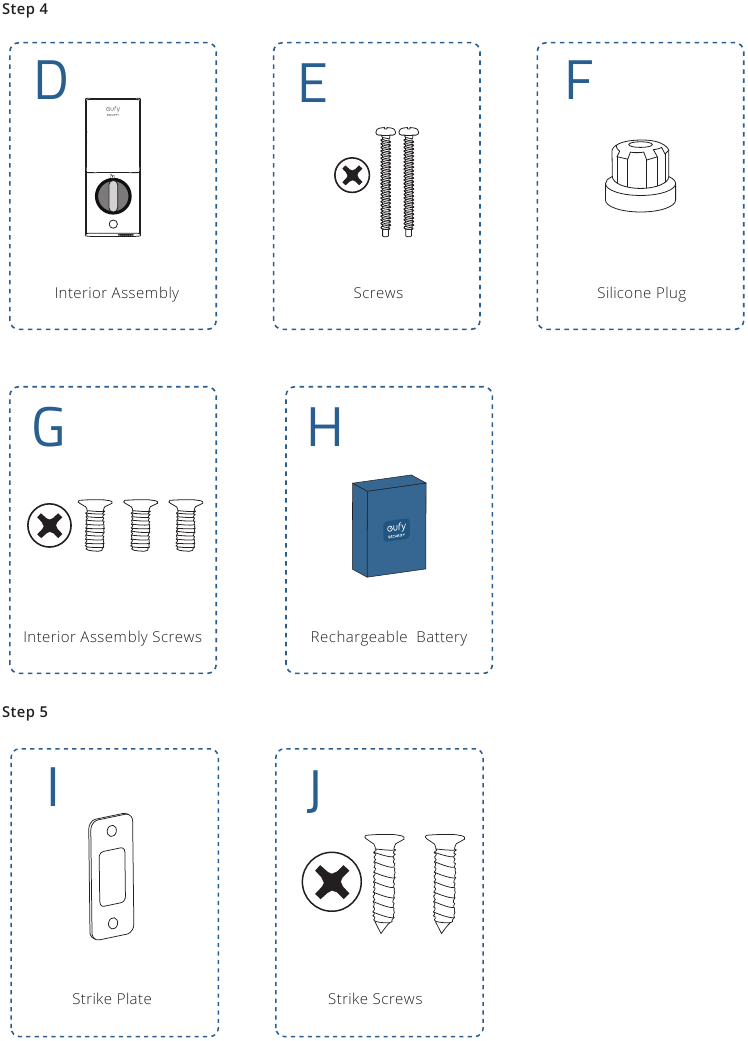

LIEFERUMFANG

Für die Installation der Einheit

Sonstiges

AKKU LADEN

Laden Sie den wiederaufladbaren Akku vor dem ersten Gebrauch vollständig auf. Dies kann bis zu 6-8 Stunden dauern. Für eine optimale Ladeleistung wird die Verwendung eines 5V/2A Adapters empfohlen.
USB-C-Eingang: 5V 2A

INSTALLATION DES PRODUKTS

Die Installation dauert in der Regel weniger als 30 Minuten. Bei Fragen oder Bedenken besuchen Sie support.eufy.com für Unterstützung.

Was Sie benötigen (nicht im Lieferumfang enthalten)
Bereiten Sie vor der Installation einen handelsüblichen Kreuzschlitzschraubendreher vor. Die mitgelieferten Schrauben sind Kreuzschlitzschrauben.

1. Die Tür vorbereiten
   1. Das vorhandene Schloss entfernen.

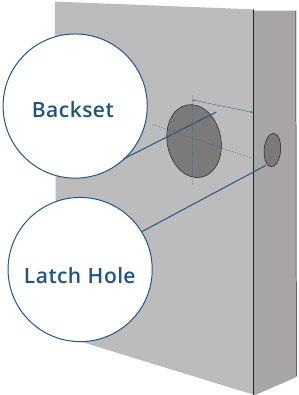

   2. Überprüfen Sie, ob Ihre Tür Löcher wie unten abgebildet hat. Wenn nicht, verwenden Sie die Schablone und bohren Sie Löcher in Ihre Tür.


Beachten Sie, dass das Video Smart Lock E330 nicht mit Sturmtüren kompatibel ist und möglicherweise nicht für die dahinter liegenden Standard-Eingangstüren geeignet ist, da die Sturmtür die Kamera blockieren könnte.
Wir empfehlen Ihnen, vor dem Kauf dieses Produkts sicherzustellen, dass Ihre Tür eine Standard-Eingangstür ohne Sturmtür ist.

2. Den Riegel installieren
   1. Überprüfen Sie Ihre Tür, ob der Riegel eingestellt werden muss.


Wenn der Dornabstand 60 mm beträgt, setzen Sie den Riegel direkt ein. Wenn der Dornabstand 70 mm beträgt, drehen Sie die Frontplatte des Riegels um 180°, um die Länge zu verlängern.

Setzen Sie den Riegel in den Türrahmen ein und schrauben Sie ihn fest. Stellen Sie sicher, dass das Wort "TOP" (OBEN) auf dem Riegel nach oben zeigt und der T-förmige Dorn des Riegels zentriert ist.

3. Außenliegende Tastatur installieren
   1. Messen Sie den Durchmesser der Querbohrung.

      • Wenn 54 mm, installieren Sie die Tastatur.

      • Wenn 38 mm, entfernen Sie den Abstandshalter und installieren Sie dann die Tastatur.

   2. Stellen Sie sicher, dass die Kabel unter dem Riegel verlaufen.

4. Innenmontage installieren

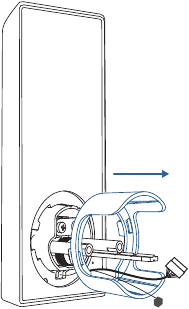

   1. Lösen Sie die Montageplatte und die Batterieabdeckung von der Innenbaugruppe.

   2. Führen Sie die Kabel durch den Schlitz an der Montageplatte. Stellen Sie sicher, dass das Silikonpolster an der Tür anliegt.

   3. Richten Sie die Montageplatte an den Gewindeschraubenaufnahmen der externen Tastatur aus.
      Ziehen Sie die Schrauben fest. Ziehen Sie die Schrauben zuerst mit der Hand an und verwenden Sie dann einen Schraubendreher, um sie zu sichern.

   4. Stecken Sie das Stromkabel (großer Stecker) und dann das Radarkabel (kleiner Stecker) in die Buchsen auf der Rückseite der Innenbaugruppe.
      Führen Sie die Kabel um den Dornaufnehmer herum, um ein Einklemmen während der Installation zu vermeiden.


Um das Radarkabel zu trennen, ziehen Sie vorsichtig an der Lasche.

5. Stecken Sie das T-förmige Endstück der Außentastatur in den T-förmigen Endstückempfänger der Innenbaugruppe.
   Stellen Sie sicher, dass beide Kabel in der Aussparung auf der Rückseite der Innenbaugruppe verstaut sind.

Stellen Sie sicher, dass der Riegel eingefahren und der Drehknauf in der Position 'entriegelt' ist. Überprüfen Sie, ob sich der Riegel durch Drehen des Drehknaufs richtig bewegt.

Verwenden Sie einen langen Schraubendreher, um die Schrauben der Innenbaugruppe zu befestigen. Stecken Sie den Silikonstopfen in das Loch unterhalb des Drehknaufs.

6. Setzen Sie den wiederaufladbaren Akku in das Batteriefach ein.


5. Schließblech installieren
   Stellen Sie sicher, dass die Tiefe des Schließlochs im Türrahmen mindestens 25,4 mm (1 Zoll) beträgt, da sonst die Kalibrierung während der Einrichtung fehlschlagen und das Schloss möglicherweise nicht wie erwartet funktioniert.


ÖFFNEN UND SCHLIESSEN DER ABDECKUNG DES SCHLIESSZYLINDERS

Um die Abdeckung zu öffnen, ziehen Sie vorsichtig am unteren Teil der Abdeckung und drehen Sie sie gegen den Uhrzeigersinn.
Um die Abdeckung zu schließen, drehen Sie sie im Uhrzeigersinn und schieben Sie sie wieder an ihren Platz.

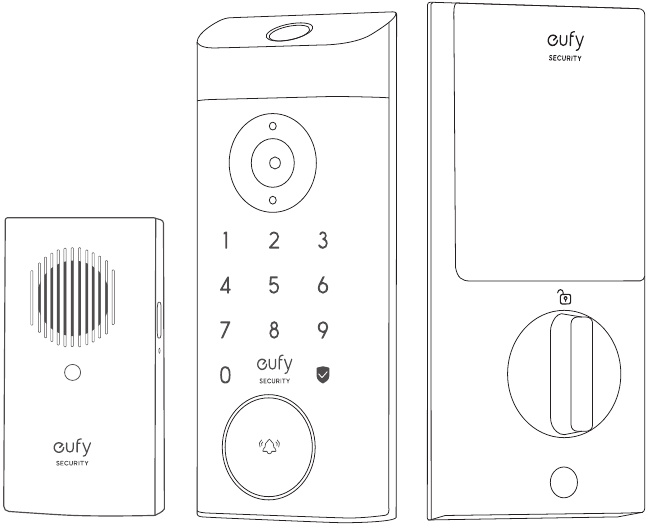

VERWENDUNG DES GONGES

(OPTIONAL)
Der Türklingelgong ist ausschließlich beim Kauf des Modells E8531 (eufy Security Video Smart Lock E330 mit Gong) erhältlich.

Auf einen Blick

1. SYNC-Taste
2. Lautsprecher
3. microSD-Kartensteckplatz
   • Legen Sie eine microSD-Karte ein, um Aufnahmen zu speichern. Verwenden Sie mindestens eine microSD-Karte der Klasse 10 mit maximal 128 GB.
4. Status-LED
5. Reset-Loch
6. Netzstecker (variiert je nach Region)

So funktioniert das System

Das Video Smart Lock erkennt Bewegungen an Ihrer Veranda und ermöglicht Ihnen, die Tür jederzeit und überall zu beantworten. Der Türklingelgong funktioniert als digitaler Innengong und speichert Videoclips in Innenräumen durch Einlegen einer microSD-Karte (nicht im Lieferumfang enthalten). Wenn jemand klingelt, werden die Personen im Haus benachrichtigt.

Gong mit Strom versorgen

1. Verbinden Sie den Netzanschluss mit dem Türklingelgong.

2. Stecken Sie den Türklingelgong in eine Steckdose an Ihrem gewünschten Standort.

SYSTEMEINRICHTUNG

1. Laden Sie die eufy Security App herunter und installieren Sie sie, dann registrieren Sie sich für ein Konto.


2. Befolgen Sie die Anweisungen auf dem Bildschirm, um zuerst den Türklingelgong (falls verfügbar) und dann das Video Smart Lock zu Ihrer Geräteliste hinzuzufügen.

   • Ein Türklingelgong kann bis zu vier Geräte verbinden.
   • Stellen Sie sicher, dass der Akku Ihres Video Smart Locks geladen ist, da es sonst möglicherweise nicht zur eufy Security App hinzugefügt werden kann.
3. Nachdem die Einrichtung abgeschlossen ist, bringen Sie die Batterieabdeckung an. Ihr Video Smart Lock ist nun einsatzbereit.
   Für Online-Support, Tutorial-Videos, FAQs und weitere Informationen besuchen Sie bitte https://support.eufy.com/s/.

Referenzen

• eufy Support
• eufy - Built with Care | Home Security System & Robovacs - eufy US
• eufy Support
• App Store - Apple
• Google Play

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

eufy E330 (T8531) Handbuch herunterladen
