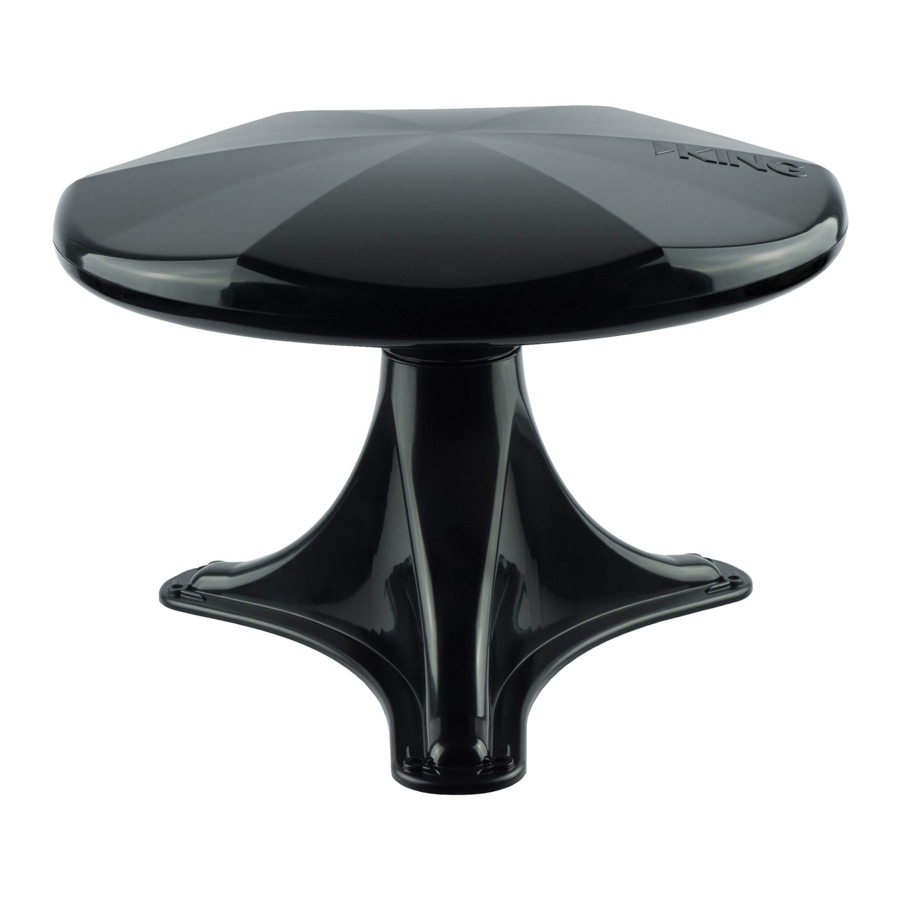

KING Omni Pro Handbuch

Bedienung

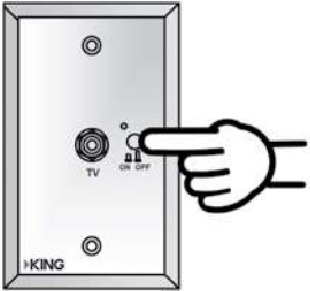

1. Schalten Sie Ihren Fernseher ein. (Schalten Sie den Power Injector ein.)
   Hinweis: Sie müssen einen ordnungsgemäß installierten KING Wandmontage-Power Injector besitzen, um den KING OmniPro zu betreiben.

2. Führen Sie einen Sendersuchlauf durch.
   Hinweis: Anweisungen zum Durchführen eines Sendersuchlaufs finden Sie im Handbuch Ihres Fernsehers oder Ihrer Set-Top-Box.


Beispielbildschirm: Die Anzahl der Kanäle variiert

3. Beginnen Sie, fernzusehen!


Geräteinstallation

Der Installateur ist dafür verantwortlich, die am besten geeigneten Befestigungselemente für das dachkompatible Dichtmittel zu ermitteln und bereitzustellen. Alle Löcher und Befestigungsköpfe müssen vollständig wasserdicht versiegelt werden.

1. Wählen Sie einen Bereich auf dem Dach für die Basishalterung aus und beachten Sie dabei die folgenden WICHTIGEN PUNKTE:
   1. Die Antenne muss so montiert werden, dass der Koaxialkabelkanal zum Heck des Fahrzeugs zeigt.
   2. Die Mitte des Dachlochs muss mindestens 20 Zoll von jedem Objekt entfernt sein, das höher als 8 Zoll ist, um Platz für den Antennenkopf zu schaffen. Die Mitte des Dachlochs muss auch mindestens 8 Zoll vom Dachrand entfernt sein.
2. Verbinden Sie das Koaxialkabel vom Antenneneingang des Power Injectors mit dem Koaxialkabel in der Basishalterung. (Das Koaxialkabel kann durch das Dach geführt oder durch den Koaxialkabelkanal eingeführt werden.)
3. Tragen Sie Dichtmittel auf die Basishalterung auf und füllen Sie den Koaxialkabelkanal mit Dichtmittel. Positionieren Sie die Basishalterung.
4. Befestigen Sie die Basishalterung am Dach. Stellen Sie sicher, dass die Basishalterung ringsum abgedichtet ist. Stellen Sie auch sicher, dass der Koaxialkabelkanal und die Befestigungsköpfe abgedichtet sind.

Technische Daten

Über den Power Injector

Netzschalter gedrückt

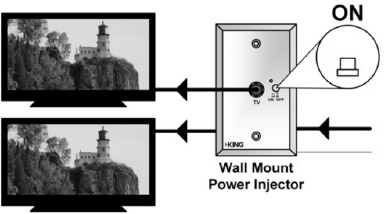

Die Betriebsanzeige leuchtet grün und zeigt +12 Volt zum KING OmniPro an. Das drahtlose Signal vom KING OmniPro wird an die beiden TV-Ausgänge geleitet.

Over-the-Air Antenneneingang
Kabel-TV-Eingang

Netzschalter nicht gedrückt

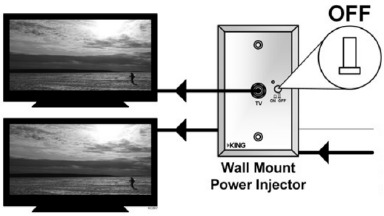

Keine Stromversorgung für den KING OmniPro, und das Kabel-TV-Signal wird an die beiden TV-Ausgänge geleitet (wenn für Kabel-TV-Eingang verkabelt).

Over-the-Air Antenneneingang
Kabel-TV-Eingang
(Der Kabeleingang muss an den Power Injector angeschlossen werden. Siehe Diagramm unten)

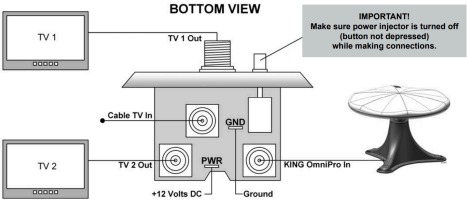

Installation des Power Injectors

(+12 VDC und Masse erfordern 0,25" Flachsteckhülsen)

Beachten Sie bei der Installation des Wandmontage-Power Injectors Folgendes:

• Kann in den meisten Standard-Schaltkästen montiert werden.
• Benötigt eine +12 Volt Gleichstromquelle. (Unzureichende Spannung kann dazu führen, dass die grüne LED nicht leuchtet und das Gerät nicht richtig funktioniert.)
• Erfordert 0,25" Flachsteckhülsen für Strom- und Masseverbindungen.
• Verfügt über eine interne Sicherung mit einer Nennleistung von max. 400 mA. Bei Auslösung setzt sich die Sicherung zurück, wenn der Schaltkreis abkühlt.
• Ist kein Verstärker. Es sollten keine anderen als die unten gezeigten Geräte angeschlossen werden (es sei denn, sie sind von KING genehmigt).

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

KING Omni Pro Handbuch herunterladen

Verfügbare Sprachen
