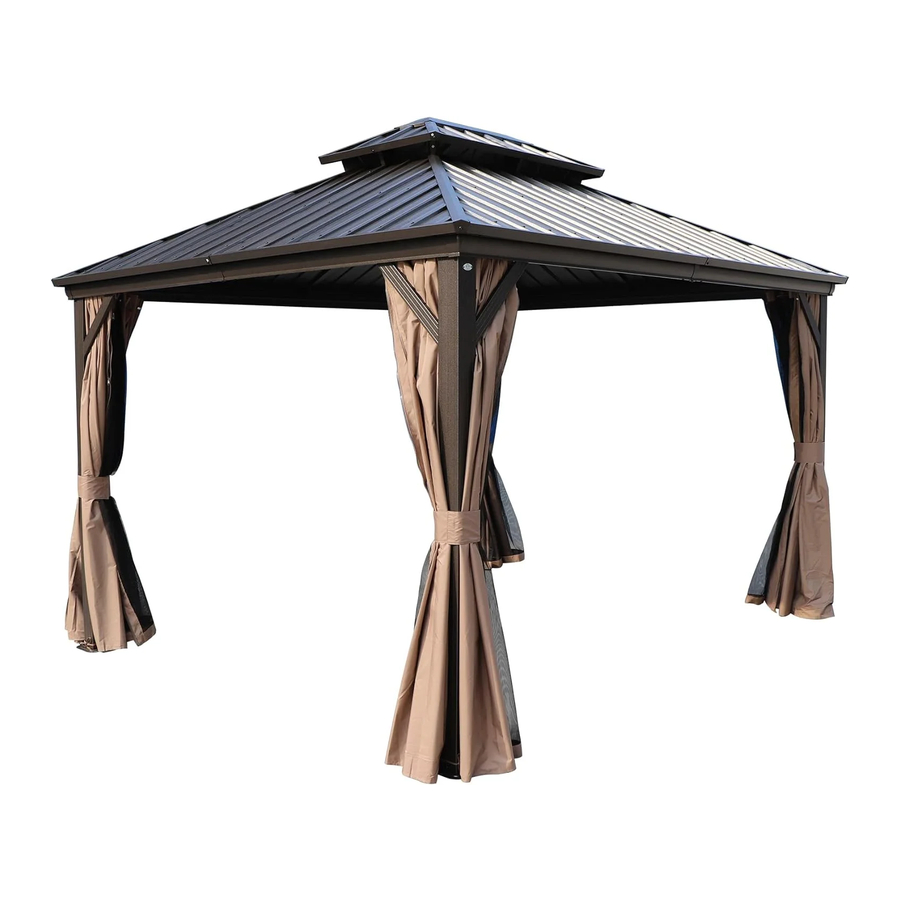

Kozyard Caesar Handbuch

Stangen aufstellen

Benötigte Teile:

1. Stangen (Part A5) mit Standplatten (Part L5) mithilfe der Schrauben 1# wie im Diagramm gezeigt aufstellen.


Referenz für die Verankerung des Pavillons:

• Wenn der Boden aus Beton ist und seine Tiefe über 3 Zoll beträgt, können Sie 3/8" Durchmesser x 3" Länge Hülsenanker kaufen.
• Erst nach Abschluss der gesamten Montage verankern.

Nach der Montage empfehlen wir dringend, den Pavillon wie oben gezeigt an Ihrem Deck oder Beton zu verankern. Schäden, die durch Wind oder unsachgemäße Verankerung entstehen, sind nicht durch die Garantie abgedeckt.

Die Balken verbinden

Benötigte Teile

1. Balken (Part E5 und D5) mithilfe der Union Bar (Part F5) mit Schrauben 1# wie im Diagramm gezeigt zu einem Balken verbinden.


Stangen und Balken aufstellen

Benötigte Teile:

Zuerst die Schrauben 3#L und 3# verwenden, dann Schraube 2# verwenden, um Stangen und Balken wie im Diagramm gezeigt miteinander zu verbinden.

Verstärkungsstreben mit Balken und Stangen verbinden

Benötigte Teile:

Den Rahmen mit den Eck-Verstärkungsstreben (Parts J5, J6) mithilfe der Schrauben 1# wie im Diagramm gezeigt befestigen.

Die Verbindungen abdecken

Benötigte Teile:

1. Die Verbindung der Balken mithilfe der Eckabdeckungen (Part G5) und Schrauben 9# wie im Diagramm gezeigt abschließen.
2. Die mittleren Balken mithilfe der Gelenkabdeckung (Part H5) und Schrauben 9# wie im Diagramm gezeigt befestigen.

Haken installieren

Benötigte Teile:

Nachdem die Haken (Part 4#) in die Schienen eingesetzt wurden, die Gelenkabdeckung (Part H1) anbringen, um sie zu sichern.

Dachrahmen aufstellen

Benötigte Teile:

1. Den inneren Dachverbinder (Part K2) mit der Eck-Dachstrebe (Part M5) mithilfe der Schrauben 1# verbinden.


2. Eck-Dachstrebe (Part M5) mit Schraube 1# wie im Diagramm gezeigt am Hauptrahmen befestigen.


3. Die Abschlussleiste (Part P) mit dem Abschlussstück (Part R) mithilfe der Schrauben 1# an der Eck-Dachstrebe (Part M5) wie im Diagramm gezeigt befestigen.


Dachstrebe aufstellen

Benötigte Teile:

Ansicht von oben

1. Dachstrebe (Part N5) mit dem Dachverbinder (Part K) mithilfe der Schraube 1# wie im Diagramm gezeigt befestigen.


2. Dachstrebenverbinder (Part R5) mit der Dachstrebe (Part N5) mithilfe der Schraube 1# wie im Diagramm gezeigt verbinden.


3. Dachstrebe (Part N5) mit den Balken mithilfe der Schraube 1# wie im Diagramm gezeigt befestigen.


Äußeren Dachverbinder verbinden

Benötigte Teile:

Ansicht von oben

Äußeren Dachverbinder (Part K12) mit dem Inneren Dach (Part K2) mithilfe der Schraube 1# wie im Diagramm gezeigt verbinden.

Schnappklammern

Benötigte Teile:

Befestigen Sie die Schnappklammern (Teil Z, Z1, Z2, Z3, Z4) an den Kanten der Dachpaneele, wie im Diagramm gezeigt.

Tipps:

1. Das Tragen von Schutzhandschuhen wird empfohlen.

2. Um zu verhindern, dass die Z-Clips (Kunststoffklammern) vor der Montage abrutschen, bringen Sie doppelseitiges Klebeband (Teil H3) an der Unterseite (unteren Kante) der Dachpaneele an, wo die Klammern (Teil Z, Z1, Z2, Z4 Z3, Z4) befestigt werden sollen.
3. Sie können Sekundenkleber (nicht im Lieferumfang enthalten) verwenden, um die Klammern am Dachpaneel zu befestigen, falls das doppelseitige Klebeband nicht hält.

Dachpaneele montieren

Benötigte Teile:

Draufsicht

1. Schieben Sie die Dachpaneele (Teil V1, V2) auf das obere Dach, wie im Diagramm gezeigt.
2. Befestigen Sie die Abschlussleisten (Teil T) am oberen Dach mit dem Abschlussstück (Teil R) und den Schrauben 1#, wie im Diagramm gezeigt.

Versteifungsstangen verbinden

Benötigte Teile:

Befestigen Sie die Versteifungsstangen (Teil U0) an der Dachstange oder Eckdachstange mit Winkeleisen (Teil U3, U4) und Schrauben 1#, wie im Diagramm gezeigt.

Komplette Dachmontage

Bitte legen Sie die Paneele auf den Rahmen und montieren Sie diese von der Mittellinie (Teil N5) nach links und rechts.

Tipps: Um die einfache Befestigung der Dachpaneele (Teil B13) zu erleichtern, verwenden Sie bitte doppelseitiges Klebeband (Teil H3), um Teil S im Voraus auf dem Paneel (Teil B13) zu befestigen. Dies verhindert, dass Teil S während der Montage nach unten rutscht.

Dachpaneele befestigen

Verwendung von Schrauben und Abstandshaltern (Teil S)

Benötigte Teile:

Richten Sie alle Dachpaneele und Schrauben LOCKER aus (ZIEHEN SIE KEINE SCHRAUBEN FEST), bis alle Dachpaneele entsprechend ausgerichtet sind, DANN ZIEHEN SIE alle Schrauben FEST, um die Dachpaneele zu fixieren.

Dachkante abdecken

Benötigte Teile:

Befestigen Sie die Abschlussleisten (Teil R9, R10) an der Dachstange und Eckdachstange, und setzen Sie dann die Abschlussstücke (Teil R, R1) auf, um sie mit Schrauben 1# zu verdecken, wie im Diagramm gezeigt.

Netzrahmen montieren

Benötigte Teile:

Ansicht von unten

Befestigen Sie die Netzrahmen (Teil P1, Q0) an den Abschlussleisten (Teil P) mit Schrauben (1#, 11#), wie im Diagramm gezeigt.

Perspektivisch

Tipp: Die perspektivische Zeichnung dient dazu, zu demonstrieren, wie der letzte Schritt zur effektiveren Montage des Netzrahmens (Teile P1) durchgeführt wird.

Netz-Seitenwand montieren

Benötigte Teile:

Hängen Sie das Moskitonetz an die inneren Schienen und die festen Seitenwände an die äußeren Schienen, wie im Diagramm gezeigt.

Benötigte Teile:

Beim Schließen des Moskitonetzes beachten Sie bitte die unten stehenden Schritte, um es mit den Stangen auszurichten, wie im Diagramm gezeigt.

Pflege

• Reinigen Sie die Rahmenteile und den Stoff mit einer milden Seifenlösung und spülen Sie sie anschließend gründlich ab. Vermeiden Sie die Verwendung von Bleichmitteln, Säuren oder anderen Lösungsmitteln weder auf dem Stoff noch auf den Rahmenteilen.
• Das Dach, der Rahmen, die Bolzen und Muttern haben eine Garantie gegen Material- und Verarbeitungsfehler für ein Jahr ab Kaufdatum. Der Sichtschutzvorhang und das Moskitonetz sind jedoch nur für 90 Tage garantiert. Eine umfassende Garantiebestimmung finden Sie unter www.kozyard.com. Bitte beachten Sie, dass sich die Garantiebedingungen ohne vorherige Ankündigung ändern können.
• Für die beste Leistung und Sicherheit Ihres Pavillons überprüfen und ziehen Sie bitte alle Schrauben und Befestigungselemente regelmäßig fest.

Warnungen und Vorsichtsmaßnahmen

• Bitte lesen und befolgen Sie diese Montage- und Bedienungsanleitung, um das Risiko von Personenschäden und Beschädigungen Ihres Pavillons zu verringern.
• Entsorgen Sie die Verpackung erst, wenn Sie überprüft haben, dass alle Teile vorhanden sind. Die maximale Tragfähigkeit dieses Pavillondachs beträgt 2000 Pfund.
• Seitenwände und Netze sollten bei Windgeschwindigkeiten über 30 MPH entfernt oder geöffnet und an den Pfosten befestigt werden, um Schäden zu vermeiden.
• Einige Teile können scharfe Kanten oder Ecken aufweisen. Befolgen Sie zur Gewährleistung Ihrer Sicherheit grundlegende Sicherheitsvorkehrungen, um das Verletzungsrisiko zu verringern. Bitte beachten Sie, dass dieser Artikel Kleinteile enthält, die von Kindern verschluckt werden könnten. Bewahren Sie ihn während der Installation außerhalb der Reichweite von Kindern unter 3 Jahren und Haustieren auf.

Zur Montage und Demontage werden zwei oder mehr Personen benötigt.

Schrauben vor der vollständigen Montage nicht vollständig festziehen.

Vormontage
Benötigtes Werkzeug. (Nicht in den Kartons enthalten)
Hinweis: Werkzeuge sind nicht in tatsächlicher Größe und Maßstab abgebildet.

10'x10' Ankerplan

Das Verankern der Pfosten in Beton wird dringend empfohlen.
Stellen Sie sicher, dass der Pavillon auf ebenem Untergrund steht

Achtung: Vor der Montage überprüfen Sie bitte, ob alle Teile und Komponenten enthalten sind, um einen effizienten Installationsprozess zu gewährleisten.
