SiriusXM SXV300 Handbuch

Antennenposition und Montageoption planen

Schneiden oder verändern Sie bei der Installation der Antenne weder das Antennenkabel noch entfernen Sie die Stecker des Antennenkabels. Wählen Sie die Antennenmontageoption.

Zwei Überlegungen sind vor der Installation der Antenne notwendig. Erstens, einen geeigneten Montageort zu finden, und zweitens, festzulegen, wie die Antenne montiert wird. Es gibt mehrere im Lieferumfang enthaltene Montageoptionen für die Antenne, oder Zubehör kann in einem Marinegeschäft für zusätzliche maritime Montageoptionen erworben werden.

Bei der Wahl des Antennenmontageorts überlegen Sie, ob Sie die Antenne von der Unterseite der Montagefläche sichern oder die Antenne an der Montagefläche befestigen werden. Legen Sie auch fest, ob das Antennenkabel durch die Montagefläche geführt oder entlang der Oberfläche verlegt wird.

Wenn der Abstand zwischen der Antenne und dem SXV300 Connect Tuner mehr als 25 Fuß beträgt, sind Ersatzantennenkabel von Shakespeare in Längen von 35, 50 und 90 Fuß erhältlich. Die Teilenummern sind SRC-35, SRC-50 und SRC-90. (Beachten Sie, dass es sich hierbei nicht um Verlängerungskabel handelt.)

Einen Standort wählen

Die Antenne muss horizontal und an einem offenen Standort mit freier Sicht zum Himmel montiert werden.
Die Antenne muss außerdem von Metallobjekten oder anderen Strukturen entfernt montiert werden, die den Sichtkontakt-Empfang des Satellitensignals blockieren könnten. Die Höhe der Antenne ist nicht so wichtig wie eine freie Sicht zum Himmel.

*Halten Sie die Antenne mindestens 1 Meter (3 Fuß) vom Motor entfernt, um Störungen zu vermeiden.

Die Antenne sollte mindestens 1 Meter (3 Fuß) von anderen funkübertragenden Antennen (wie CB-, VHF- oder Sideband-Antennen) und bei einer Marineinstallation mindestens 2 Meter (7 Fuß) von einer Radarantenne entfernt montiert werden.

Sobald Sie einen möglichen Montageort ausgewählt haben, prüfen Sie einen vollen 360°-Kreis um die Antenne in einem Elevationswinkel von 25°, um sicherzustellen, dass keine Hindernisse die Sicht der Antenne zum Himmel blockieren.

Antennenmontageoption wählen

Mitgelieferte Montageoptionen
Oberflächenmontage		Die Antenne wird von der Unterseite der Montagefläche gesichert. Für Montageflächen zwischen 1/4" und 1" Dicke verwenden Sie die mitgelieferte Verlängerungswelle. Führen Sie das Antennenkabel durch die Montagefläche. Sichern Sie es von unten an der Montagefläche mithilfe der Unterlegscheibe und der Sicherungsmutter. (Marine- oder RV-Dichtmittel erforderlich, separat erhältlich.)
Oberflächenmontage mit Sockel		Die Antenne wird von oben an der Montagefläche befestigt und wird auch verwendet, wenn das Antennenkabel nicht durch die Montagefläche zur Unterseite geführt werden kann. Mit 4 Schrauben an der Oberfläche befestigen.
Sockelmontage		Die Antenne wird von oben über der Montagefläche befestigt. Führen Sie das Antennenkabel entweder durch oder über die Montagefläche. Mit 3 Schrauben an der Oberfläche befestigen.
Optionale maritime Montageoptionen (separat erhältlich)
Verlängerungsmastmontage (Nur für Marine)		Kompatibel mit handelsüblichen Masten mit 1"-14 Gewinde (separat erhältlich), die in verschiedenen Längen erworben werden können, um die Antenne auf einem Schiff in größerer Entfernung über der Montagefläche zu verlängern. Die Antenne wird von oben an der Montagefläche befestigt. Führen Sie das Antennenkabel entweder durch oder über die Montagefläche. Mit 3 Schrauben an der Oberfläche befestigen.
Relingmontage (Nur für Marine) (Shakespeare Modell 4720 Relingmontage)		Verwenden Sie eine Relinghalterung (separat erhältlich), um die Antenne an einer bestehenden 7/8", 1" oder 1-1/4" Reling am Schiff zu befestigen.

Antenne installieren

Montieren Sie die Antenne immer so, dass sie den sicheren Betrieb des Wasserfahrzeugs oder Wohnmobils nicht beeinträchtigt.

Bei der Montage auf einer Oberfläche mit der flachen, Sockel- oder Verlängerungsmast-Montagemethode, bei der das Antennenkabel oberhalb der Montagefläche austritt, richten Sie die Basis oder den Sockelboden so aus, dass das Antennenkabel zum Heck des Wasserfahrzeugs oder Wohnmobils austritt, weg vom entgegenkommenden Wind bei normaler Bewegung des Wasserfahrzeugs oder Fahrzeugs.

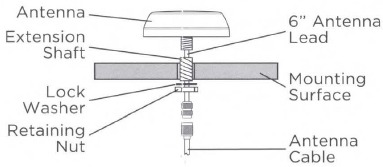

Oberflächenmontage

1. Bohren Sie ein 9/16" Befestigungsloch. Verwenden Sie beim Bohren von Glasfaseroberflächen einen kleinen Holzrest als Unterlage, um das Durchbrechen von Splittern zu vermeiden. Achten Sie darauf, nicht durch oder in der Nähe von Kraftstoffleitungen, Kraftstofftanks, Hydraulikleitungen, Rohrleitungen oder elektrischen Leitungen zu bohren,
2. Für Montageflächen, die dicker als 1/4" (bis zu 1" dick) sind, verwenden Sie die Verlängerungswelle (mitgeliefert), andernfalls fahren Sie mit Schritt 3 fort.
   1. Führen Sie das 6" Antennenkabel mit TNC-Buchse durch die Mitte der Verlängerungswelle.
   2. Schrauben Sie die Verlängerungswelle auf die vorhandene Antennenwelle und ziehen Sie sie fest.
3. Führen Sie den 6" Antennenkabelanschluss und das Kabel sowie die Verlängerungswelle (falls verwendet) durch das gebohrte Loch.
4. Tragen Sie eine kleine Menge Marine- oder Wohnmobil-Dichtmittel um den äußeren Rand der Antennenbasis auf, um eine wasserdichte Abdichtung zu gewährleisten.
5. Befestigen Sie die Antenne mit der mitgelieferten Kontermutter und Unterlegscheibe an der Montagefläche.
6. Verbinden Sie das Antennenkabel mit dem 6" Antennenkabelanschluss.
7. Verlegen Sie das Antennenkabel zum SXV300 Connect Tuner und schließen Sie es an den Antennenanschluss an.

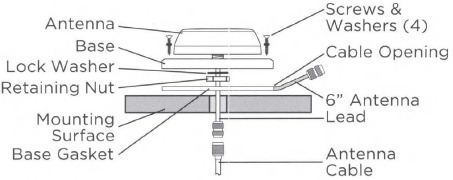

Oberflächenmontage mit Basis

1. Wenn Sie das Antennenkabel durch die Montagefläche führen möchten, bohren Sie ein 9/16" Mittelloch für das Antennenkabel. Verwenden Sie beim Bohren von Glasfaseroberflächen einen kleinen Holzrest als Unterlage, um das Durchbrechen von Splittern zu vermeiden. Achten Sie darauf, nicht durch oder in der Nähe von Kraftstoffleitungen, Kraftstofftanks, Hydraulikleitungen, Rohrleitungen oder elektrischen Leitungen zu bohren.
2. Befestigen Sie die Antenne mit der Unterlegscheibe und der Kontermutter an der Basis.
3. Richten Sie die Antenne wie gewünscht aus. Platzieren Sie sie auf der Montagefläche und entfernen Sie die Antenne und Basis, wobei die Basisdichtung in derselben Position verbleibt. Verwenden Sie die Basisdichtung als Schablone, um die Positionen für die Schrauben zu markieren.
4. Die mitgelieferten Befestigungsschrauben passen für die meisten Oberflächen. Falls sie zu lang, zu kurz oder anderweitig für Ihre Anwendung ungeeignet sind, verwenden Sie Holzschrauben, Maschinenschrauben/Unterlegscheiben/Muttern oder andere Hardware (nicht mitgeliefert). Achten Sie darauf, nur Edelstahlhardware zu verwenden. Wenn Sie Schwierigkeiten haben, die Befestigungsschrauben anzusetzen, bohren Sie 3 mm (7/64") Vorbohrungen.
5. Führen Sie entweder das 6" Antennenkabel zusammen mit dem Stecker durch das Mittelloch, oder legen Sie das 6" Antennenkabel in die Kabelöffnung der Basisdichtung. Platzieren Sie die Antenne, die Basis und die Basisdichtung auf der Montagefläche und richten Sie sie an den in Schritt 3 gemachten Markierungen aus.
6. Verwenden Sie die mitgelieferten Befestigungsschrauben (oder andere nicht mitgelieferte Edelstahlhardware), um die Antenne an der Oberfläche zu befestigen. Ziehen Sie die Schrauben nicht zu fest an.
7. Verbinden Sie das Antennenkabel mit dem 6" Antennenkabelanschluss.
8. Verlegen Sie das Antennenkabel zum SXV300 Connect Tuner und schließen Sie es an den Antennenanschluss an.

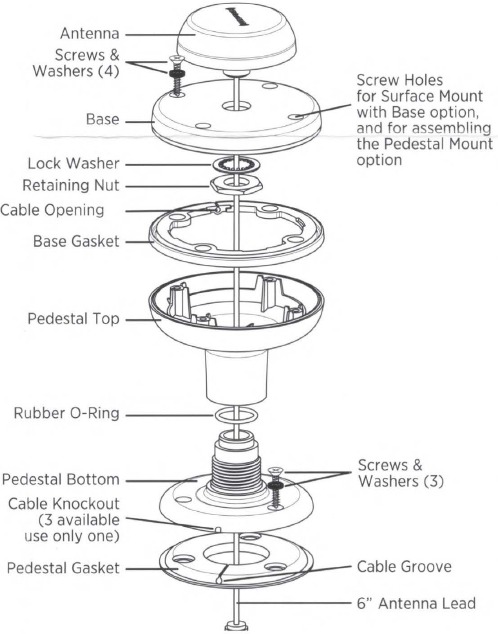

Sockelmontage

1. Wenn Sie das Antennenkabel durch die Montagefläche führen möchten, bohren Sie ein 9/16" Befestigungsloch. Verwenden Sie beim Bohren von Glasfaseroberflächen einen kleinen Holzrest als Unterlage, um das Durchbrechen von Splittern zu vermeiden. Achten Sie darauf, nicht durch oder in der Nähe von Kraftstoffleitungen, Kraftstofftanks, Hydraulikleitungen, Rohrleitungen oder elektrischen Leitungen zu bohren.
2. Montieren Sie die Antenne wie abgebildet:
   1. Befestigen Sie die Antenne mit der Unterlegscheibe und der Kontermutter an der Basis.
   2. Richten Sie die Basis mit der Antenne, der Basisdichtung und der Sockeloberseite so aus, dass die Öffnungen für die 4 Schrauben übereinstimmen, und verwenden Sie die mitgelieferten Schrauben, um sie miteinander zu verschrauben.
   3. Legen Sie den Gummi-O-Ring zwischen die Sockeloberseite und den Sockelboden und schrauben Sie den Sockelboden in die Sockeloberseite.
   4. Legen Sie die Sockeldichtung in den Sockelboden und richten Sie die Schraubenlöcher aus.
3. Richten Sie die Antenne wie gewünscht aus und zeichnen Sie eine Bleistiftlinie auf den Sockelboden und auf die Montagefläche, die später als Ausrichtungshilfe dient.
4. Halten Sie die Sockeldichtung an die Montagefläche, heben Sie den Rest der Antennenbaugruppe ab und verwenden Sie die Sockeldichtung als Schablone, um die Positionen für die Schrauben zu markieren.
5. Die mitgelieferten Befestigungsschrauben passen für die meisten Oberflächen. Falls sie zu lang, zu kurz oder anderweitig für Ihre Anwendung ungeeignet sind, verwenden Sie Holzschrauben, Maschinenschrauben/Unterlegscheiben/Muttern oder andere Hardware (nicht mitgeliefert). Achten Sie darauf, nur Edelstahlhardware zu verwenden. Wenn Sie Schwierigkeiten haben, die Schrauben anzusetzen, bohren Sie 7/64" Vorbohrungen.
6. Schrauben Sie den Sockelboden vom Rest der Antennenbaugruppe ab, wobei der Gummi-O-Ring in Position bleibt.
7. Wenn Sie das 6" Antennenkabel nicht seitlich aus dem Sockelboden herausführen, fahren Sie mit Schritt 9 fort.
   Eine Spitzzange kann verwendet werden, um eine der drei Kabelaussparungen im Sockelboden abzubrechen, um sie mit der Kabelnut in der Sockeldichtung auszurichten. Beziehen Sie sich auf die in Schritt 3 gemachte Ausrichtungsmarkierung, um sicherzustellen, dass das Antennenkabel in der richtigen Richtung aus dem Sockel austritt.
8. Legen Sie das 6" Antennenkabel in die Kabelnut der Sockeldichtung und richten Sie es an der Kabelaussparung im Sockelboden aus.
9. Befestigen Sie den Sockelboden und die Sockeldichtung an der Montagefläche und richten Sie sie gemäß der in Schritt 3 gemachten Ausrichtungsmarkierung aus. Verwenden Sie die mitgelieferten Befestigungsschrauben (oder andere nicht mitgelieferte Edelstahlhardware), um den Sockel an der Oberfläche zu befestigen. Wenn Sie das 6" Antennenkabel seitlich aus dem Sockelboden herausführen, ziehen Sie die Schrauben noch nicht vollständig fest – das 6" Antennenkabel muss frei drehbar sein. Wenn das 6" Antennenkabel durch die Montagefläche geführt wird, führen Sie es durch die Montagefläche und ziehen Sie die Schrauben fest. Nicht zu fest anziehen.
10. Vergewissern Sie sich, dass der Gummi-O-Ring richtig sitzt und befestigen Sie den Rest der Antennenbaugruppe am montierten Sockelboden, indem Sie ihn festschrauben.
    Hinweis: Wenn Sie das 6" Antennenkabel seitlich aus dem Sockelboden herausführen, stellen Sie sicher, dass sich das Antennenkabel frei drehen kann, damit es sich beim Anschrauben der Antennenbaugruppe an den Sockelboden nicht verdreht. Ziehen Sie nach Abschluss die 3 Schrauben fest, die die Sockelbasis an der Montagefläche halten. Nicht zu fest anziehen.
11. Verbinden Sie das Antennenkabel mit dem 6" Antennenkabelanschluss.
12. Verlegen Sie das Antennenkabel zum SXV300 Connect Tuner und schließen Sie es an den Antennenanschluss an.

Verlängerungsmast-Montage

(Optional, nur für Marine)

1. Befolgen Sie die Installationsschritte 2a und 2b im Abschnitt Sockelmontage. Platzieren Sie den Gummi-O-Ring über den Gewinden des Verlängerungsmastes.
2. Sie müssen das 25' Antennenkabel durch die Sockeldichtung und den Sockelboden sowie durch den Verlängerungsmast (separat erhältlich) führen und mit dem 6" Antennenkabelanschluss verbinden. Schrauben Sie die montierte Antenne in den Verlängerungsmast.
3. Verlegen Sie das Antennenkabel zum SXV300 Connect Tuner und schließen Sie es an den Antennenanschluss an.

Relingmontage

(Optional, nur für Marine)
Hinweis: Das Mittelloch bei Ratschen-Antennenhalterungen nimmt den Antennenstecker nicht auf. Sie müssen eine Relinghalterung verwenden, die das Antennenkabel und seinen Stecker durchlässt.
Schneiden Sie das Antennenkabel nicht durch und entfernen Sie den Stecker nicht, um eine Ratschen-Antennenhalterung anzupassen.

1. Befolgen Sie die Installationsschritte 2a und 2b im Abschnitt Sockelmontage.
2. Platzieren Sie den Gummi-O-Ring über den Gewinden der Relinghalterung (separat erhältlich) und führen Sie das 6" Antennenkabel durch die Relinghalterung.
3. Befestigen Sie die Antennenbaugruppe an der Relinghalterung, indem Sie sie fest auf die Relinghalterung schrauben.
4. Befolgen Sie die Anweisungen, die der Relinghalterung beiliegen, um die Relinghalterung an der Reling zu befestigen.
5. Verbinden Sie das Antennenkabel mit dem 6" Antennenkabelanschluss.
6. Verlegen Sie das Antennenkabel zum SXV300 Connect Tuner und schließen Sie es an den Antennenanschluss an.

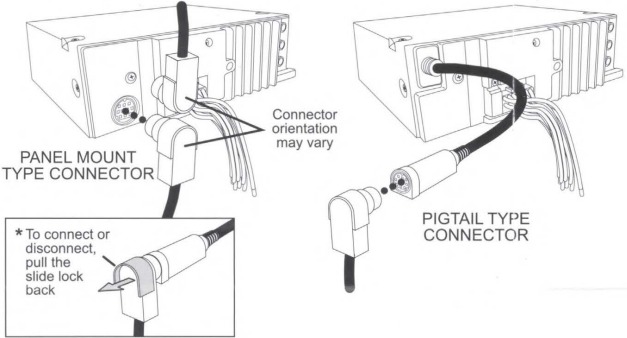

Anschlüsse herstellen

Verbinden Sie den SXV300 Connect Tuner mit dem Radio/der Headunit und die Antenne mit dem Tuner (falls noch nicht geschehen).

1. Sie müssen auf die Rückseite des SiriusXM-Ready Radios/der Headunit zugreifen, um den Tuner-Stecker einzustecken. Dies kann erfordern, dass Sie das Radio/die Headunit aus dem Armaturenbrett entfernen. Wenn Sie sich bei diesem Schritt unsicher fühlen, konsultieren Sie einen professionellen Installateur.
2. Stellen Sie sicher, dass das SiriusXM-Ready Radio/die Headunit ausgeschaltet ist, bevor Sie den Tuner anschließen.
3. Das Radio/die Headunit kann einen Panel-Mount-Stecker oder einen Pigtail-Stecker haben. Suchen Sie den SiriusXM-Anschluss am Radio/der Headunit und stecken Sie den SXV300 Connect Tuner-Stecker ein, bis er „einrastet“. Möglicherweise möchten Sie vorsichtig am Kabel ziehen, um sicherzustellen, dass es eingerastet ist. In einigen Fällen müssen Sie möglicherweise den Schiebeverschluss* ziehen, um das Einstecken und Verriegeln der Verbindung zu erleichtern.

4. Verbinden (oder überprüfen) Sie, ob das Antennenkabel mit dem SXV300 Connect Tuner verbunden ist.


Haupteinheit befestigen

Der SXV300 Connect Tuner sollte an einem versteckten Ort befestigt werden, der trocken und keiner Feuchtigkeit ausgesetzt ist.

1. Befestigen Sie den SXV300 Connect Tuner hinter der Radio-/Headunit-Position, oder hinter dem Steuerstand des Wasserfahrzeugs, oder unter dem Armaturenbrett des Wohnmobils mit Kabelbindern (nicht im Lieferumfang enthalten).

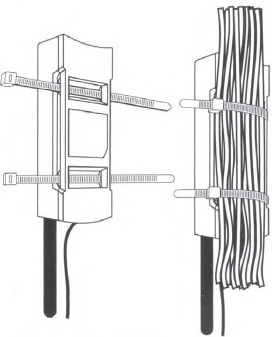

2. Führen Sie die Kabelbinder wie abgebildet durch die geformten Halterungen an der Unterseite des Tuners. Befestigen Sie ihn dann mit den Kabelbindern an einer Halterung oder einem Kabelbaum. Vermeiden Sie Halterungen mit scharfen Kanten und bewegliche Teile wie Gas- und Bremspedale in einem Wohnmobil.

3. Installieren Sie das Radio/die Headunit neu, falls es entfernt wurde.

Abonnieren

1. Stellen Sie sicher, dass das Radio/die Headunit eingeschaltet ist und dass Satellitenradio ausgewählt ist. Vergewissern Sie sich, dass Sie das SiriusXM-Signal empfangen, damit Sie den SiriusXM-Ton hören können.
2. Notieren Sie sich Ihre Radio-ID. Sie finden sie auf Kanal O, auf einem Etikett auf der Unterseite der Verpackung und auf dem Etikett auf der Unterseite des SXV300 Connect Tuners.
   Hinweis! Die Radio-ID verwendet nicht die Buchstaben l, O, S oder E
3. Aktivieren Sie Ihren Dienst:
   • Lesen Sie zuerst unsere Kundenvereinbarung für vollständige Bedingungen unter www.siriusxm.com und dann:
   • Online: Gehen Sie zu www.siriusxm.com/activatenow
     ODER
   • Telefonisch: Rufen Sie an unter 1-866-587-4225 (Wenn Sie anrufen, um zu aktivieren, erwähnen Sie unbedingt "3 Months Free Service" (3 Monate kostenloser Dienst))
4. Die Aktivierung dauert in der Regel 10 bis 15 Minuten, kann aber bis zu einer Stunde dauern. Wir empfehlen, dass das Radio/die Headunit eingeschaltet bleibt, bis das Abonnement aktiv ist. Wenn Ihr Dienst aktiviert ist, wird die Meldung SUBSCRIPTION UPDATED, PRESS ENTER TO CONTINUE (ABONNEMENT AKTUALISIERT, DRÜCKEN SIE ENTER ZUM FORTFAHREN) oder eine ähnliche Meldung angezeigt. Sobald Sie abonniert sind, können Sie Kanäle in Ihrem Abonnementplan einstellen.
5. Aktivierungssignale können jederzeit erneut gesendet werden, indem Sie www.siriusxm.com/refresh besuchen.

Fehlerbehebung

Diese Informationen zur Fehlerbehebung dienen als allgemeine Referenz. Konsultieren Sie die Bedienungsanleitung Ihres SiriusXM-Ready Radios/Ihrer Headunit für spezifische Bedienungsanleitungen und angezeigte Hinweismeldungen. Ihr Radio/Ihre Headunit kann leicht abweichende Meldungen anzeigen.

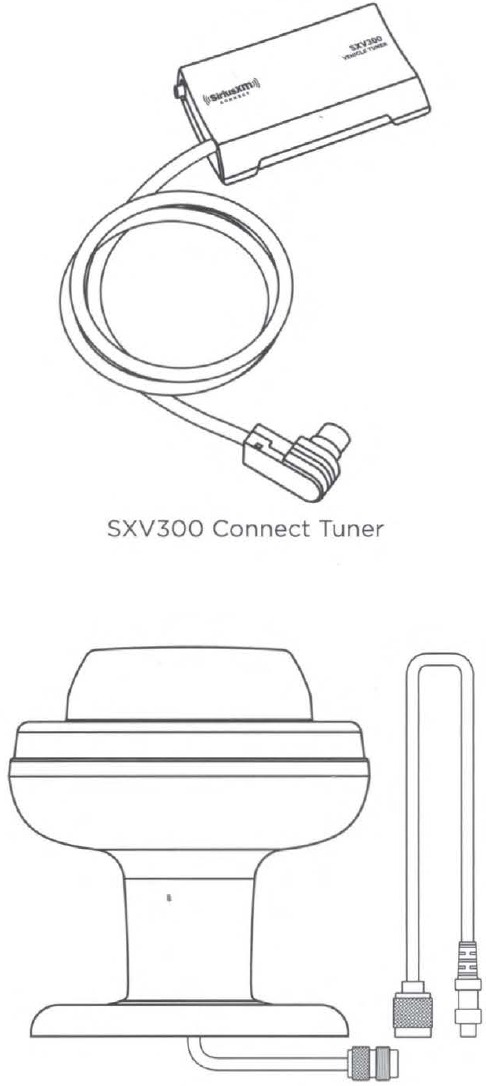

Was ist im Lieferumfang enthalten?

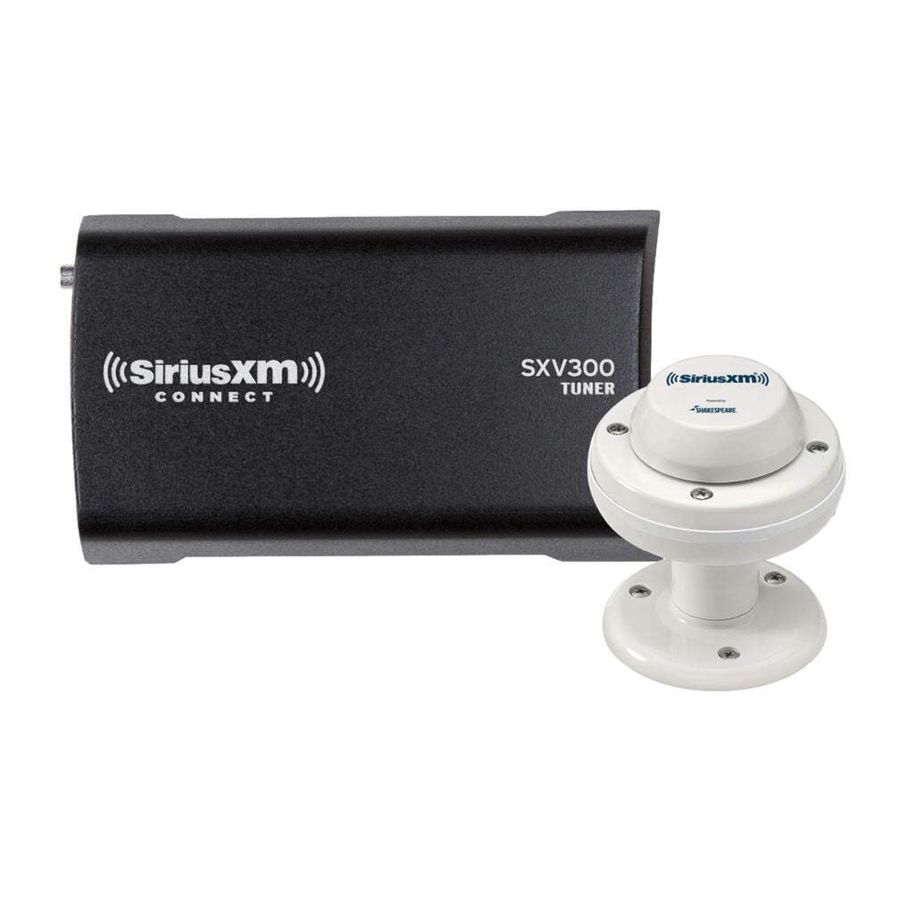

Vielen Dank für den Kauf des SXV300M1 SiriusXM Direct Connect Tuners & der Marine/RV Antenne.
Im Lieferumfang ist alles enthalten, was Sie benötigen, um Satellitenradio zu Ihrem SiriusXM-Ready Radio/Ihrer Headunit hinzuzufügen. Konsultieren Sie die Bedienungsanleitung Ihres Radios/Ihrer Headunit für Funktionen und detaillierte Bedienungsanweisungen.
Für Fragen oder Unterstützung besuchen Sie bitte www.siriusxm.com oder rufen Sie an unter 1-866-635-2349.

Shakespeare SRA-50 Antenna
(Enthält 25' Antennenkabel & Montagezubehör)

Überprüfen Sie die Kompatibilität Ihrer Headunit

Wenn Ihr Radio/Ihre Headunit das offizielle SiriusXM-Ready-Logo trägt, ist es mit dem SXV300 Connect Tuner kompatibel. Alle SiriusXM-Ready Radios und Headunits verfügen über einen dedizierten Anschluss, der eine schnelle und einfache Verbindung des SXV300 Connect Tuners ermöglicht.

Produkte mit diesem Logo sind kompatibel

Produkte mit diesen Logos sind nicht kompatibel

Technische Daten

Technische Daten können ohne Vorankündigung geändert werden.

12 Monate beschränkte Garantie

So erhalten Sie Garantieleistungen
Um Garantieleistungen zu erhalten, rufen Sie bitte SiriusXM Listener Care unter 1-866-635-7191 an. Sie müssen einen Kaufbeleg und eine Beschreibung des Defekts vorlegen. Sie müssen die Versandkosten für das Produkt an ein zugelassenes Servicecenter im Voraus bezahlen.

Mit der Aktivierung dieses Tuners haben Sie Anspruch auf 3 MONTHS FREE SERVICE of out Platinum Plan Subscription (3 MONATE KOSTENLOSER DIENST unseres Platinum Plan Abonnements)

Angebot zur Aktivierung scannen

Sirius XM Radio Inc.
1221 Avenue of the Americas, 36th Floor
New York, NY 10020
1.866.635.2349
