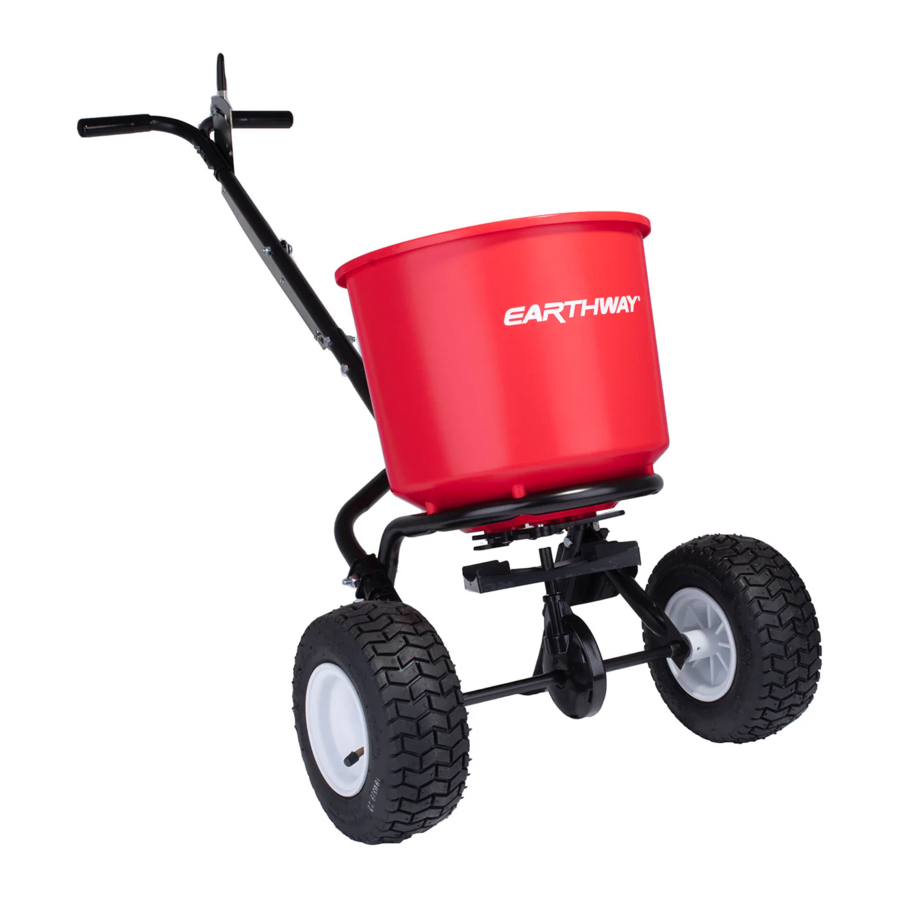

EarthWay 2600A-Plus Handbuch

NÜTZLICHE HINWEISE: ANLEITUNG VOR DER MONTAGE LESEN
- Stellen Sie sicher, dass der **PFEIL** am Getriebe zur Vorderseite des Streuers zeigt. Der Rotor muss sich im Uhrzeigersinn drehen. Ein Umkehren des Getriebes führt dazu, dass sich der Rotor gegen den Uhrzeigersinn dreht. Reinigen Sie die Rotorplatte nach jedem Gebrauch. Auf den Rotorblättern haftender Dünger führt zu ungleichmäßigem Streuen.
- Ihr Streuer ist dafür ausgelegt, mit drei Meilen pro Stunde geschoben zu werden, was einer zügigen Gehgeschwindigkeit entspricht. Langsamere oder schnellere Geschwindigkeiten verändern die Streumuster. Nasser Dünger verändert ebenfalls das Streumuster und die Durchflussrate. Reinigen und trocknen Sie Ihren Streuer nach jedem Gebrauch gründlich. Eine Beschichtung mit leichtem Sprühöl auf allen Metallteilen hilft, Korrosion zu verhindern; achten Sie besonders darauf, ***die Innenseite*** des Stahlrohrs zu beschichten.
- Die Zahnräder sind im Werk dauergeschmiert. Öffnen Sie das Getriebe nicht, da sonst Schmutz eindringen könnte.

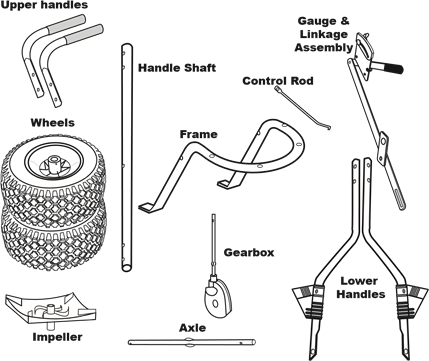

- Alle losen Teile aus dem Karton entnehmen und identifizieren.
![]()
- Den Trichter wie rechts abgebildet positionieren. Den Rahmen mit (4) #10 x 1¼" Senkkopf-Kreuzschlitzschrauben installieren.
JETZT ANZIEHEN
![]()
- Getriebe installieren, indem die Ritzelwelle in das Loch in der Mitte des Trichterbodens gesteckt wird. Der **PFEIL** am Getriebe muss zur **VORDERSEITE** des Trichters zeigen. Anweisungen auf dem Trichteretikett befolgen.
![]()
Rührwerk entfernen, wenn Streusalz verwendet wird, um Getriebeschäden zu vermeiden
- Die unteren Griffe am Rahmen anbringen und mit ¼-20 x 2¼" Schraube durch das Loch in den Rahmenstreben und durch das Loch im Rahmen führen und die Sicherungsmutter anbringen.
Als Nächstes die Achse (zuerst die Freilaufseite) durch den rechten unteren Griff und in das Getriebe schieben (wobei der Pfeil nach VORNE zeigen muss), Sie müssen die Achse drehen, um sie mit dem Getriebe zu verbinden, und dann durch den linken unteren Griff schieben.
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 2 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 2]()
- Die Lager über die Achse anbringen und wie oben gezeigt in die Aussparungen des unteren Griffs drücken.
GEHEN SIE JETZT ZURÜCK UND ZIEHEN SIE ALLE MUTTERN UND SCHRAUBEN FEST, NICHT ÜBERZIEHEN.
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 3 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 3]()
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 4 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 4]()
Antriebsrad mit dem Stiftloch, das den unteren Griffen am nächsten liegt, wie gezeigt, an der Achse anbringen. 1¾" Splint durch Rad und Achse stecken. Mit einer Zange biegen, um zu verhindern, dass der Splint herausfällt.- Freilauf rad mit dem äußeren Stiftloch an der Achse anbringen. Wie gezeigt, die Unterlegscheibe hinzufügen und einen ¾" Splint durch die Achse (nicht durch das Rad) stecken. Mit einer Zange biegen, um zu verhindern, dass der Splint herausfällt.
STREUER AUF DIE RÄDER STELLEN.
- Die Griffstange wie unten gezeigt mit (2) 1/4- 20 x 1½" Sechskantschrauben und (2) 1/4-20 Sicherungsmuttern anbringen.
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 5 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 5]()
- Stecken Sie (2) 1/4-20 x 1½" Sechskantschrauben durch die Anzeige- und Gestängeeinheit, dann durch den oberen Griff, die Griffstange, den oberen Griff und sichern Sie sie mit (2) 1/4-20 Sicherungsmuttern, wie rechts gezeigt.
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 6 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 6]()
- Das Gestängegelenk mit 1/4-20 x 1½" Sechskantschraube, Unterlegscheibe, Abstandshalter und Sicherungsmutter wie unten gezeigt befestigen. Als Nächstes die Steuerstange wie rechts gezeigt in die Absperrplatte einsetzen.
TIPP: Stellen Sie sicher, dass die Steuerstange über den unteren Griffen liegt.
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 7 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 7]()
- Mit einer ½" Schlosserschraube durch die Steuerstange und das Gestänge führen und die Unterlegscheibe anbringen und mit einer Sechskantmutter locker befestigen, um die unten beschriebene KALIBRIERUNG zu ermöglichen. Siehe oben rechts und unten für Details.
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 8 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 8]()
- KALIBRIERUNG: Dieser Schritt stellt sicher, dass Ihr Streuer richtig eingestellt ist, um Ihnen einen korrekten Ausgangspunkt für die Materialausbringung bei der richtigen Einstellung zu geben. Ziehen Sie den Steuerhebel auf #30 an der Anzeige zurück, drücken Sie dann die Absperrplatte nach vorne, bis die Absperrung und die Streulöcher vollständig geöffnet sind. Ziehen Sie nun die Sechskantmutter an der ½" Schlosserschraube an der Gestängeeinheit fest. Überprüfen Sie die Kalibrierung, indem Sie den Steuerhebel schließen, dann wieder auf #30 öffnen und bestätigen, dass die Streulöcher vollständig geöffnet sind.
- Rührwerk auf die Ritzelwelle an der Innenseite des Trichters stecken.
HINWEIS: Position der flachen Seite des Rührwerks wie rechts gezeigt.
![EarthWay - 2600A-Plus - ANLEITUNG VOR DER MONTAGE LESEN - Schritt 9 ANLEITUNG VOR DER MONTAGE LESEN - Schritt 9]()
BEDIENUNGSANLEITUNG
Bevor Sie den Trichter füllen, machen Sie sich mit der Bedienung dieses Streuers vertraut.
- Die richtige Einstellung für das zu verwendende Material aus der diesem Streuer beiliegenden AUSBRINGMENGEN-TABELLE entnehmen.
- Den Anschlagbolzen an der Ausbringmengenanzeige auf die richtige Einstellung für das zu streuende Material bewegen.
- Während Sie den Streuer vorwärts schieben, ziehen Sie den Steuerhebel bis zum Anschlagbolzen zurück.
- Zum Stoppen den Hebel nach vorne schieben, um die Streuöffnungen zu schließen, bevor Sie anhalten.
- Nach Beendigung der Arbeit, verbleibendes Material aus dem Trichter entleeren.
- Streuer gründlich waschen und vor der Lagerung trocknen lassen. Alle Metalloberflächen (innen & au**SIGNszlig;en) mit WD40 oder einem anderen leichten Öl besprühen, um Korrosion vorzubeugen.
NEU
Der SideSpred-Control™ ist eine neue Innovation, die die Notwendigkeit eines Seitenabweisers eliminiert, der Ihre Ausbringmenge negativ beeinflussen könnte, um zu verhindern, dass Material in Blumenbeete, auf Gehwege oder Einfahrten gestreut wird. Der SideSpred-Control™ behält die korrekte Ausbringmenge bei, während er aktiviert ist, und liefert Ihnen hervorragende Ergebnisse beim Säen oder Streuen, während er das Streumuster auf der linken Seite des Streuers kontrolliert. Der SideSpred-Control™ ist ein 2600APlus-Exklusivmerkmal.
SideSpred-Control™ BEDIENUNG
Der SideSpred-Control™ Hebel befindet sich unten an der Rückseite des Trichters. Um den SideSpred-Control™ zu bedienen, schieben Sie den Steuerhebel von links nach rechts. Dadurch wird der SideSpredControl™ für ein ***TEILWEISES*** Streumuster aktiviert und verhindert, dass Material auf die linke Seite des Streuers gestreut wird.
Positionieren Sie das linke Rad Ihres Streuers 12"-16" von Gehweg, Blumenbeet oder Einfahrt entfernt und streuen Sie wie gewohnt.
Nachdem Sie diesen Streudurchgang abgeschlossen haben, öffnen Sie den SideSpred-Control™, indem Sie den Steuerhebel von rechts nach links schieben, für ein ***VOLLES*** Streumuster.

2600APlus Streuwagen ~ Teileliste


Rührwerk entfernen, wenn Streusalz verwendet wird, um Getriebeschäden zu vermeiden
| Pos. # | Teile-Nr. | Beschreibung | Pos. # | Teile-Nr. | Beschreibung |
| 1 | 19115 | 0,875" ID. X 4" IL. SCHWARZER GRIFF | 18 | 37100 | 1/4-20 X 1" SCHLOSSSCHRAUBE ZINK |
| 2 | 25403 | OBERER GRIFF | 19 | 31106 | 1/4-20 X 2 1/4" SECHSKANTSCHRAUBE ZINK |
| 3 | 32103 | 1/4-20 NYLON-SICHERUNGSMUTTER ZINK | 20 | 25107 | RAHMEN |
| 4 | 36500 | #10-24 X 1/2" SCHLOSSSCHRAUBE SS | 21 | 31138 | #8 X 3/8" PMT #8 KOPF GROB SCHWARZ |
| 5 | 33117 | RÜHRWERK | 22 | 12221 | New SSC ABSPERRPLATTE |
| 6 | 12220 | GETRIEBEBUCHSE | 23 | 31108 | #10 X 1 1/4" TYP A FLACHKOPFSCHRAUBE ZINK |
| 7 | 60089 | TRICHTER-BAUGRUPPE | 24 | 12248 | FLÜGELRAD GEWÖLBT |
| 8 | 60088 | ANZEIGE- UND GESTÄNGE-BAUGRUPPE | 25 | 60451 | GETRIEBE-BAUGRUPPE |
| 9 | 31100 | 1/4-20 X 1 1/2 HHMS ZINK | 26 | 12167 | LAGERABSTANDSHALTER |
| 10 | 34108 | 9/16" AD. X .257" ID. UNTERLEGSCHEIBE ZINK | 27 | 12206 | STAUBKAPPE (GETRIEBE) RUND |
| 11 | 12147 | ABSTANDSHALTER | 28 | 33107 | 1/8" X 1 3/4" SPLINT EDELSTAHL |
| 12 | 41256 | STEUERSTANGE | 29 | 70149 | 9 ZOLL LUFTREIFEN |
| 13 | 34100 | #10 FLACHE UNTERLEGSCHEIBE SS | 30 | 34103 | 1" AD X 17/32" ID X 1/32" UNTERLEGSCHEIBE ZINK |
| 14 | 32108 | 10-24 SECHSKANTMUTTER VERZINKT | 31 | 33106 | 1/8" X 3/4" SPLINT ZINK |
| 15 | 25304 | GRIFFWELLE | 32 | 23519 | ACHSE |
| 16 | 25210L | UNTERE GRIFFBAUGRUPPE - LINKS | 33 | 60027 | FLÜGELMUTTER-BAUGRUPPE SCHWARZ |
| 17 | 25210R | UNTERE GRIFFBAUGRUPPE - RECHTS | |||
Streueinstellungen-Matrix
Kalibrierungstechniken
So stellen Sie sicher, dass Ihr Streuer richtig kalibriert ist
Stellen Sie sicher, dass die Ablasslöcher am Boden des Trichters vollständig geöffnet sind, wenn der Dosierhebel auf #30 steht. Andernfalls stellen Sie bitte die Steuerstange so ein, dass eine vollständig geöffnete Trichterposition bei #30 möglich ist.

Einstellung der Steuerstange
Öffnen Sie den Absperrschieber, sodass die Ablasslöcher wie unten abgebildet vollständig geöffnet sind. Überprüfen Sie die Position des Bedienhebels – wenn er so eingestellt ist, dass die Vorderkante bei #30 liegt, ist Ihr Gerät kalibriert. Andernfalls müssen Sie die Steuerstange an der in **Abb. 1** gezeigten Schwenkhalterung einstellen.
Wenn Ihr Absperrschieber wie in Schritt #1 vollständig geöffnet werden kann, der Bedienhebel jedoch nicht auf #30 steht. Lösen Sie die Mutter #14, schieben Sie dann die Steuerstange (#12) in der Anzeige- und Gestänge-Baugruppe (#8), sodass Sie den Bedienhebel auf #30 schieben können. Ziehen Sie anschließend die Mutter #14 fest. Überprüfen Sie die Einstellung wie oben beschrieben erneut.
Wenn Sie Fragen zum Betrieb oder zur Montage Ihres Streuers haben, rufen Sie uns bitte unter 800-294-0671 oder 574-848-7491 Montag - Freitag 9:00 - 16:00 Uhr Eastern Time an. Zubehör und Ersatzteile sind ebenfalls unter diesen Nummern erhältlich.

SO BESTIMMEN SIE DIE EINSTELLRATE
Ermittlung der Einstelldosis
- Verwenden Sie Tabelle 1, um die Abdeckungsmenge in LBS/1.000 Quadratfuß abzuschätzen (Beispiel: 20-LB-Sack mit 10.000 Quadratfuß Abdeckung = 2,0 LBS/1.000 Quadratfuß)
- Finden Sie in Tabelle 2 den Wert in LBS/1.000 Quadratfuß, der Ihrem mit Tabelle 1 geschätzten Wert am nächsten kommt (Beispiel: 2,0 LBS/1.000 Quadratfuß = Streuer-Einstellung 13)
| TABELLE 1 | SACK-ABDECKUNG IN QUADRATFUSS | |||
| 5.000 | 10.000 | 15.000 | ||
| LBS/1.000 SQ FT | ||||
| SACK- GEWICHT | 5 LBS. | 1.0 | 0.5 | 0.3 |
| 10 LBS. | 2.0 | 1.0 | 0.7 | |
| 15 LBS. | 3.0 | 1.5 | 1.0 | |
| 18 LBS. | 3.6 | 1.8 | 1.2 | |
| 20 LBS. | 4.0 | 2.0 | 1.3 | |
| 25 LBS. | 5.0 | 2.5 | 1.7 | |
| 30 LBS. | 6.0 | 3.0 | 2.0 | |
| 35 LBS. | 7.0 | 3.5 | 2.3 | |
| 40 LBS. | 8.0 | 4.0 | 2.7 | |
| 45 LBS. | 9.0 | 4.5 | 3.0 | |
| 50 LBS. | 10.0 | 5.0 | 3.3 | |
| TABELLE 2 | ||
| GRAMM/QUADRATMETER | LBS./1.000 SQ FT | STREUER-EINSTELLUNG |
| 5 Gramm | 1.0 LBS. | 11 |
| 10 Gramm | 2.0 LBS. | 13 |
| 15 Gramm | 3.0 LBS. | 14 |
| 20 Gramm | 4.0 LBS. | 16 |
| 25 Gramm | 5.0 LBS. | 17 |
| 30 Gramm | 6.0 LBS. | 18 |
| 35 Gramm | 7.0 LBS. | 19 |
| 40 Gramm | 8.0 LBS. | 20 |
| 45 Gramm | 9.0 LBS. | 22 |
| 50 Gramm | 10.0 LBS. | 23 |
STREUBREITEN FÜR VERSCHIEDENE PARTIKELGRÖSSEN
| Partikelgröße | Englisch | Metrisch | |
![]() | Klein/Fein (Sand) | 5-7ft. | 1.5-2.1m |
![]() | Mittel (Halb BB) | 7-9ft. | 2.1-2.7m |
![]() | Groß (Ganz BB) | 9-12ft. | 2.7-3.7m |
STREUBREITE FÜR RASENSAMEN UNTERSCHIEDLICHER GRÖSSE
| Samen-Größe | Englisch | Metrisch |
Fein ![]() | 5-7ft | 1.5-2.1m |
Grob ![]() | 7-10ft | 2.1-3.1m |
| RASENSAMEN | ||
| GRAMM/QUADRATMETER | LBS/1.000 SQ FT | STREUER-EINSTELLUNG |
| 10 Gramm | 2 LBS. | 13 |
| 15 Gramm | 3 LBS. | 14 |
| 20 Gramm | 4 LBS. | 16 |
| 25 Gramm | 5 LBS. | 17 |
Die in der Einstelltabelle angegebenen Einstellungen dienen lediglich als Richtwert. Abweichungen in den physikalischen Eigenschaften des verwendeten Materials, der Gehgeschwindigkeit und der Rauheit der Bodenoberfläche können leicht unterschiedliche Streuer-Einstellungen erfordern. Aufgrund der genannten Bedingungen übernimmt der Hersteller keine Gewähr für die tatsächlich erreichte Gleichmäßigkeit der Abdeckung mit den angegebenen Einstellungen.

FALLS IHNEN TEILE FEHLEN, SIE SCHWIERIGKEITEN BEI DER MONTAGE HABEN ODER FRAGEN ZUM SICHEREN BETRIEB DIESES STREUERS HABEN, KONTAKTIEREN SIE UNS BITTE. DIESES MODELL BEINHALTET LEBENSLANGEN TECHNISCHEN SUPPORT HOTLINE: 574-848-7491 oder 800-294-0671, E-Mail: techsupport@earthway.com
Earthway Products, Inc.
P.O. Box 547 Bristol, IN 46507
Telefon: 574-848-7491
oder 800-294-0671
www.earthway.com
