CURT 45832 Handbuch
Teileliste
| Menge | Beschreibung |
| 1 | D-Ring-Schäkelhalterung, 2" Schaft |
Schwierigkeitsgrad
Leicht
Benötigte Werkzeuge
Keine
Drehmomentspezifikationen
| 7/8" Schäkelbolzen | 30 lb-ft. |
Verwenden Sie die oben genannten Drehmomenteinstellungen, sofern nicht anders angegeben
- Schieben Sie den Schaft der D-Ring-Schäkelhalterung in die 2"-Aufnahme Ihres Fahrzeugs und richten Sie das Loch im Schaft an dem Loch in der Anhängerkupplung aus.
Führen Sie Ihren Anhängerkupplungsbolzen (separat erhältlich) durch die Anhängerkupplung und den D-Ring-Schaft. Sichern Sie ihn auf der gegenüberliegenden Seite mit dem Clip, der mit Ihrem Anhängerkupplungsbolzen geliefert wird. Siehe Diagramm unten. - Sichern Sie Ihr Abschleppseil (separat erhältlich), indem Sie es durch die Öffnung im Schäkel fädeln. Je nach Art und Größe Ihres Abschleppseils kann es notwendig sein, den Schäkel vom Schaft zu entfernen. Entfernen Sie den Schäkel, indem Sie den Schäkelbolzen lösen und ihn nach dem Anschließen des Abschleppseils wieder anbringen.
Hinweis: Stellen Sie sicher, dass der Schäkelbolzen nach dem Entfernen und erneuten Anbringen vollständig in den Schäkel eingeschraubt ist. Mit 30 ft-lbs anziehen. Das Ende des Bolzens sollte nach der erneuten Installation bündig mit der Außenseite des Schäkels abschließen.
Ein nicht vollständig angezogener Schäkelbolzen kann zum Verlust der Befestigung, zu Sachschäden oder Personenschäden führen.
Produktregistrierung
CURT steht mit branchenführenden Garantien hinter unseren Produkten. Geben Sie uns Feedback und helfen Sie uns, unsere Produkte zu verbessern, indem Sie Ihren Kauf registrieren unter: warranty.curtgroup.com/surveys
- Verändern Sie dieses Produkt in keiner Weise. Unerlaubte Änderungen können die Funktion und / oder Sicherheit beeinträchtigen und die Lebensdauer des Produkts beeinflussen sowie die Garantie erlöschen lassen.
- Ausgelegt für eine geradlinige Zugkraft von 13.000 lbs. Überschreiten Sie niemals die Nennkapazität des Produkts, die angegebene zulässige Gesamtmasse (Gross Combined Weight Rating, GCWR) des Fahrzeugs oder die Nennlast der Anhängerkupplung.
- Das Produkt ist ausschließlich für die Fahrzeugbergung konzipiert und darf nicht zum Abschleppen verwendet werden.

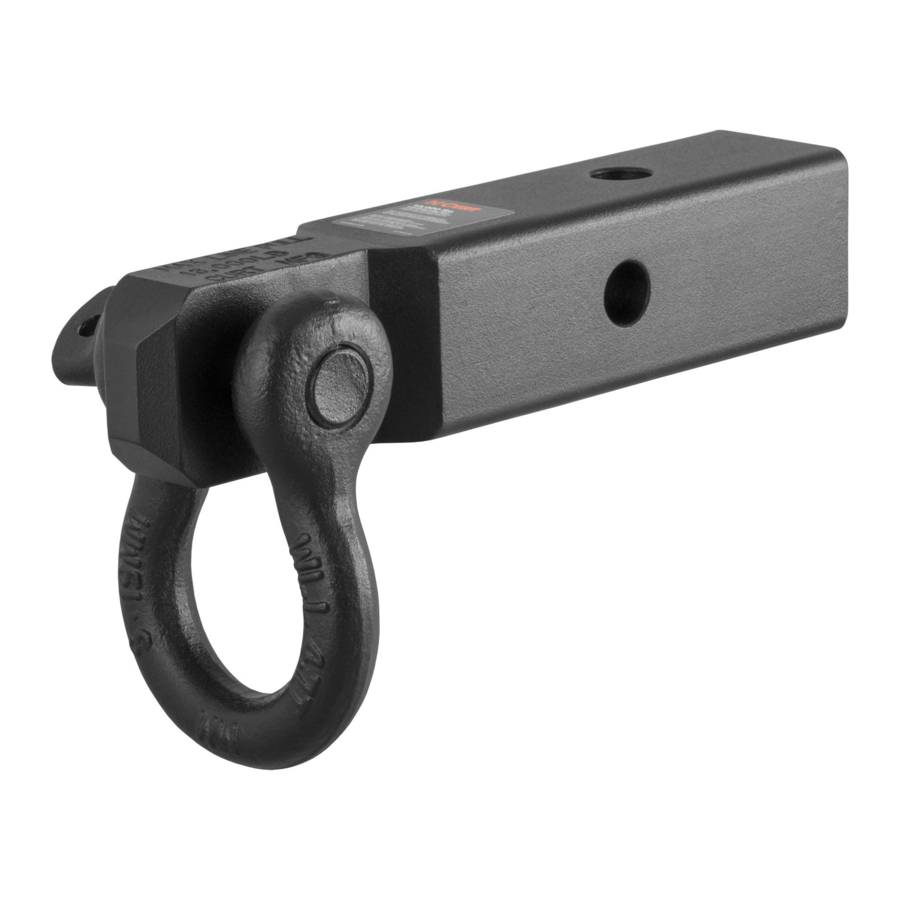

Produktfoto
Überprüfen Sie vor jedem Gebrauch auf beschädigte Teile. Überprüfen Sie sorgfältig, ob das Produkt ordnungsgemäß funktioniert und seine vorgesehene Funktion erfüllt. Ersetzen Sie beschädigte oder abgenutzte Teile sofort. Betreiben Sie das Produkt niemals mit einem beschädigten Teil.
HINWEIS
Bevor Sie mit der Installation beginnen, lesen Sie alle Anweisungen sorgfältig durch.
Um Schäden am Produkt oder Fahrzeug zu vermeiden, beachten Sie die angegebenen Drehmomentspezifikationen beim Anziehen der Hardware während des Installationsprozesses.
Beachten Sie vor Gebrauch das Fahrzeughandbuch bezüglich Gewichtsklassen und Kapazitäten.
Wartung
- Überprüfen Sie das Gerät auf ordnungsgemäße Funktion und auf abgenutzte, beschädigte oder fehlende Teile.
Ersetzen Sie diese bei Bedarf oder wenn der Verschleiß des Geräts 1/8" von der ursprünglichen Oberfläche überschreitet. - Tragen Sie regelmäßig eine kleine Menge Fett oder Antifestfresspaste auf die Gewinde des Schäkelbolzens auf.

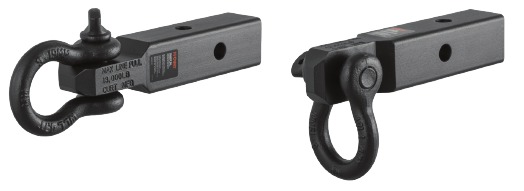

Installationsdiagramm
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
CURT 45832 Handbuch herunterladen
