ENFORCER E-931-S35RRQ Handbuch

Einleitung
Der ENFORCER E-931-S35RRQ Retro-Reflektierende Photoelektrische Lichtschrankensensor ermöglicht die zuverlässige Erfassung von Objekten, die den Raum zwischen Sensor und Reflektor betreten und somit den Infrarotstrahl unterbrechen. Er eignet sich für verschiedene Arten der Detektion, wie z.B. die Erfassung sich nähernder Fahrzeuge zum Öffnen eines Garagentors oder eines Außentors, als Zutrittsbenachrichtigung für Geschäfte, zur Messung von Parkabständen, für die Industrieautomation oder als Alarmmeldung, sowie für viele andere Anwendungen.
- Reichweite 35ft (11m)
- Wetterfeste (IP66) Konstruktion für Innen-/Außenbereich
- Dunkel-EIN-Betrieb (Licht-EIN-Betrieb ebenfalls verfügbar)
- Vorkonfektioniertes 6ft (1.8m) Kabel
- Halterung und Montagematerial für Sensor und Reflektor im Lieferumfang enthalten
- Einstellbare Erfassungsreichweite
- Kompakte Größe
- Dieser Sensor wurde nicht entwickelt, um Körperverletzungen oder Lebensverlust zu verhindern.
- Dieser Sensor wurde nicht für den Einsatz in Umgebungen konzipiert, in denen explosive Gase vorhanden sein könnten.
- Die Verwendung dieses Sensors in bestimmten Sicherheitsanwendungen kann durch lokale Gesetze oder Vorschriften geregelt sein. SECO-LARM ist nicht verantwortlich für die Einhaltung solcher Gesetze oder Vorschriften.
Teileliste
1x Sensor
1x Quadratischer Reflektor
1x Sensorhalterung
1x E-931ACC-BLR2Q Reflektorhalterung
Sämtliches Montagematerial
1x Handbuch
Spezifikationen
| Typ | Retroreflektierend | |
| Betriebsspannung | 24~240 VAC/12~240VDC | |
| Erfassungsbereich | 0.5~35 ft (0.2~11 m) | |
| Stromaufnahme | Standby | 25mA@12VDC |
| Aktiv | 60mA@12VDC | |
| Reaktionszeit | 10ms, (max.) | |
| Lichtquelle | IR-LED | |
| LED-Anzeigen | Gelbe LED (Ausrichtung), Rote LED (Ausgelöst) | |
| Triggerausgang | SPDT Relaisausgang (NO/NC/COM) | |
| Schaltleistung | 1A@250VAC/2A@30VDC | |
| IP-Schutzart | IP66 Wetterfest | |
| Betriebstemperatur | -4~131°F (-20~55°C) | |
| Sensorabmessungen | 13/16" x 25/8" x 19/16" (20x66x40 mm) | |
Abmessungen

Beispielinstallationen

Installation und Einstellung
LED-Funktionen

- Rote LED – Leuchtet, wenn der Sensor ausgelöst wird.
- Gelbe LED – Leuchtet, wenn der Sensor korrekt auf den Reflektor ausgerichtet und nicht ausgelöst ist.
Verständnis der Erfassungsbereichseinstellung
Die Einstellung des Erfassungsbereichs bestimmt die Stärke des vom Sensor ausgesendeten Infrarotsignals.
- Min. Einstellung – Schwächstes Infrarotsignal – Sensor wird leicht von kleinen Objekten ausgelöst, ist aber anfälliger für Fehlalarme
- Max. Einstellung (Standard) – Stärkstes Infrarotsignal – Sensor ist weniger anfällig für Fehlalarme
Installation
- Montieren Sie den Reflektor und den Sensor so, dass sie sich gegenüberliegen (siehe Montage des Reflektors, unten und Montage des Sensors).
- Schließen Sie den Sensor an die Stromversorgung an (siehe Schaltplan). Die rote LED leuchtet wahrscheinlich auf, was darauf hinweist, dass Sensor und Reflektor noch nicht ausgerichtet sind. Wenn die gelbe LED leuchtet (rote LED AUS), bedeutet dies, dass Sensor und Reflektor ausgerichtet sind (obwohl eine weitere Feinjustierung der Ausrichtung noch notwendig sein kann).
- Drehen Sie den Erfassungsbereichsregler auf Max.
- Um die beste Ausrichtung zu finden, stellen Sie den Winkel des Sensors (und/oder Reflektors) langsam nach oben, unten, links oder rechts ein.
HINWEISE:
- Eine korrekte Ausrichtung ist erreicht, wenn die rote LED AUS und die gelbe LED EIN ist.
- Wenn beide LEDs AUS sind, befindet sich der Sensor am Rande des Signalbereichs und funktioniert möglicherweise nicht richtig.
Einstellen des Erfassungsbereichs
Nachdem Sensor und Reflektor ordnungsgemäß installiert wurden, besteht der nächste Schritt darin, die passende Einstellung für den Erfassungsbereich vorzunehmen.
- Beginnen Sie in der Min.-Position und drehen Sie die Einstellung des Erfassungsbereichs (siehe Abb. 2) langsam im Uhrzeigersinn, bis die gelbe LED aufleuchtet. Markieren Sie dies als Position A.
![]()
HINWEIS: Wenn die gelbe LED in der Min.-Einstellung leuchtet, betrachten Sie dies als Position A. - Platzieren Sie ein Objekt, das dem ähnelt, was Sie erkennen möchten, zwischen Sensor und Reflektor an dem Punkt, an dem es normalerweise erkannt werden soll. Die gelbe LED sollte sich ausschalten und die rote LED sollte sich einschalten.
- Drehen Sie die Einstellung des Erfassungsbereichs langsam im Uhrzeigersinn, bis die gelbe LED wieder aufleuchtet. Markieren Sie dies als Position B.
HINWEIS: Wenn die gelbe LED selbst in der Max.-Position nicht aufleuchtet, betrachten Sie Max. als Position B. - Drehen Sie die Einstellung des Erfassungsbereichs gegen den Uhrzeigersinn bis zu einem Punkt ungefähr in der Mitte zwischen den Positionen A und B.
Testen
- Schalten Sie den Sensor ein. Die gelbe LED sollte EIN und die rote LED AUS sein.
- Führen Sie ein typisches zu erkennendes Objekt zwischen Sensor und Reflektor hindurch. Die rote LED sollte EIN und die gelbe LED AUS sein, was eine erfolgreiche Erkennung anzeigt.
HINWEIS: Wenn ein glänzendes Objekt, wie z.B. ein verchromter Gegenstand oder einer mit reflektierendem Band, in die Nähe des IR-Strahls gelangt, kann der Sensor möglicherweise nicht genau erkennen. In diesem Fall müssen Sie möglicherweise den Erfassungsbereich gegen den Uhrzeigersinn anpassen, bis die gewünschten Ergebnisse erzielt werden.
Montage des Reflektors

Schaltplan

HINWEISE
- Kann an Wechsel- oder Gleichspannung angeschlossen werden
- Maximale Kabellänge beträgt 325ft (100m)
Montage des Sensors

Fehlerbehebung
| Sensor erkennt das Objekt nicht |
|
| Gelbe LED leuchtet nicht |
|
| Rote LED leuchtet bei Objekterkennung, aber kein Ausgangssignal |
|

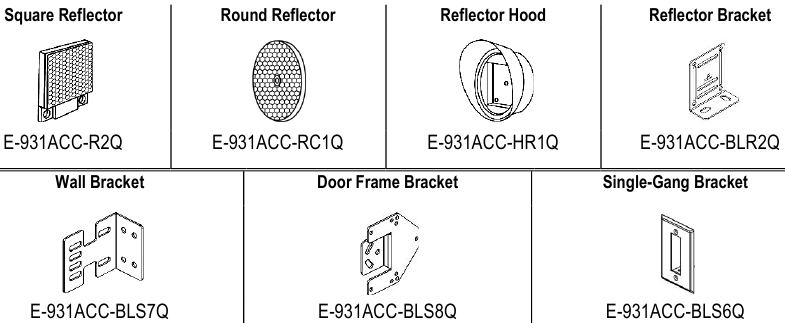

Zubehör

Benutzer und Installateure dieses Produkts sind dafür verantwortlich, dass die Installation und Konfiguration dieses Produkts allen nationalen, bundesstaatlichen und lokalen Gesetzen und Vorschriften entspricht. SECO-LARM übernimmt keine Verantwortung für die Verwendung dieses Produkts unter Verstoß gegen geltende Gesetze oder Vorschriften.
California Proposition 65 Warning: Diese Produkte können Chemikalien enthalten, die nach dem Kenntnisstand des Staates Kalifornien Krebs und Geburtsfehler oder andere reproduktive Schäden verursachen können. Weitere Informationen finden Sie unter www.P65Warnings.ca.gov.
SECO-LARM® U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Phone: (949) 261-2999 | (800) 662-0800
Website: www.seco-larm.com
Email: sales@seco-larm.com
