Elitech HLD-200 Handbuch

Einleitung

Siehe Abbildung 1
Der HLD-200 ist der derzeit zuverlässigste Halogen-Lecksucher mit negativer Korona. Wir haben all unsere Erfahrung und das Feedback unserer Kunden in dieses Produkt integriert, in der Hoffnung, unseren Kunden den besten Preis, die beste Leistung und Zuverlässigkeit bieten zu können.
Die sensiblen Elemente nutzen den fortschrittlichen und zuverlässigen Korona-Kältemittelsensor mit hoher Empfindlichkeit und exzellenter Wiederholbarkeit; das Prüfprogramm wird von einem intelligenten Mikrocomputer gesteuert, mit vernünftigem Arbeitsablauf, einfacher und bequemer Bedienung, vollständigen Funktionen und vielfältigen selbstanpassenden Fähigkeiten; zweifarbige LED-Anzeigen mit visueller und klarer Darstellung; das intelligente und tragbare Design ist praktisch für Ihren mobilen Einsatz. Wenn sich zu viel Kältemittel im Leckgas befindet, löst dieses Gerät automatisch einen akustischen Alarm aus, um das Kältemittelleck effektiv zu testen.

Technische Merkmale

• Verwendung eines fortschrittlichen, stromsparenden 8-Bit-Mikroprozessor-Controllers
• Zweifarbige LED-Anzeigen mit progressiver und Echtzeit-Anzeige
• Empfindlichkeit einstellbar, sieben Alarmstufen, angezeigt durch LED-Anzeige
• Modularer Sensor, wartungsfreundlich
• Sieben Stufen akustischer und visueller Alarm
• Automatischer Reset-Test beim Einschalten des Detektors
• Batteriespannungsanzeige

Technische Parameter

• Sensortyp: Negativ-Korona-Sensor
• Maximale Empfindlichkeit: 3 glyr
• Aufwärmzeit: 5s
• Anwendung:
  Erkennung von Lecks in anderen Systemen und Befüllungsbehältern. Es reagiert auf alle halogenierten (einschließlich Chlor und Fluor) Kältemittel. Dies umfasst, ist aber nicht beschränkt auf:

Erkennung von Ethylenoxidgaslecks in Krankenhaus-Sterilisationsgeräten
Erkennung von SF-6 in Hochspannungs-Leistungsschaltern
Erkennung der meisten Gase, die Chlor, Fluor und Brom (Halogengase) enthalten
Erkennung von Reinigungsmitteln, die in der chemischen Reinigung verwendet werden, wie Perchlorethylen

• Betriebsumgebung:
  Temperatur: 0°C~52°C
  Luftfeuchtigkeit: <95% RH (nicht kondensierend)
• Stromversorgung: zwei AA-Alkalibatterien
• Lebensdauer der Sensorspitze bei Dauerbetrieb: mehr als 50 Stunden im normalen Erkennungsmodus
• Spezifikation: 175 x 55 x 34 (mm)
• Sondelänge: 305mm

Bedienungsanleitung und Batteriewechsel

Bedienungsanleitung

• Taste: Drücken Sie diese, um den Detektor ein-/auszuschalten.
• Taste: Dies ist die Empfindlichkeitseinstelltaste, mit der die Empfindlichkeitsstufe entsprechend den Detektionsanforderungen eingestellt werden kann (max. Stufe: 7). Die LED-Leuchte zeigt die Empfindlichkeitsstufe an, während sich die Frequenz des akustischen Alarms ändert. Je höher die Empfindlichkeitsstufe ist, desto schneller ist die Alarmfrequenz.
• Taste: Setzt den Hintergrund-Halogenspiegel auf „Null“ (zero) zurück. Jegliche Leckquellen, die über diesem „Null“-Niveau liegen, werden als Leck betrachtet und lösen den Alarm aus.

Die Oberfläche und Tasten des Halogen-Lecksuchers (Abbildung 2)

1. Flexible Sonde
2. Summer
3. Leckanzeige (die erste Leuchte könnte die Batteriespannung anzeigen)
4. Ein-/Ausschalten
5. Empfindlichkeitseinstellung
6. Reset
7. Sensorspitze

Batterieinstallation

Um das Risiko der Entzündung brennbarer Gase in einer geschlossenen Atmosphäre zu verringern, dürfen Batterien nur in einem offenen Bereich oder einem geschlossenen Raum ohne brennbare Gase ausgetauscht werden.

• Batteriespannungsanzeige: Benutzer können den Batteriestand im Standby-Modus über die Batteriestandsanzeige überprüfen. Bei unterschiedlichem Batteriestand ändert sich die Farbe der Betriebsanzeige entsprechend. Die Beziehungen sind wie folgt:
  Grün - erfüllt die Anforderungen für den normalen Betrieb
  Orange - Betriebszustand bei niedrigem Batteriestand
  Rot - unterhalb der zulässigen Betriebsspannung, bitte die Batterien so schnell wie möglich ersetzen
• Batteriewechsel und -installation, wie in Abbildung 3 gezeigt:

  1. Siehe Abbildung 3. Drücken Sie mit dem Daumen, um die Batteriefachabdeckung, die sich am unteren Ende des Detektors befindet, zu öffnen; entfernen Sie dann die Abdeckung.
  2. Legen Sie zwei AA-Alkalibatterien in den Detektor ein, achten Sie auf die Polaritätsmarkierungen an der Seite des Gehäuses und setzen Sie dann die Batteriefachabdeckung wieder ein.

Erkennungsmethode

Betriebsmethode

Beim Ein- oder Ausschalten des Detektors durch Drücken der Taste leuchten alle LED-Anzeigen drei Sekunden lang auf, und der Detektor setzt sich automatisch zurück. Nach dem automatischen Reset leuchtet nur die erste LED-Anzeige auf der linken Seite (Grün, Batterien in Ordnung; Orange, Batterien werden schwach, bitte so bald wie möglich ersetzen; Rot, Batterien müssen vor dem normalen Betrieb ersetzt werden). Zu diesem Zeitpunkt ertönen regelmäßige Pieptöne, und der Detektor setzt den Halogenspiegel der Atmosphäre auf „Null“ (zero), bereit zur Erkennung.

Bedienungsanleitung:

1. Überprüfen Sie den Batteriestand anhand der Betriebsanzeigeleuchte.
2. Nach dem Einschalten des Detektors ist die Standardempfindlichkeitsstufe Stufe 5. Sie hören einen schnellen, aber gleichmäßigen Piepton. Die Empfindlichkeit kann durch Drücken der Taste entsprechend Ihrer Anforderung eingestellt werden.
3. Beginnen Sie mit der Suche nach Lecks. Wenn Kältemittel erkannt wird, ertönt eine Sirene mit einer Rate, die sich deutlich vom vorherigen Piepton unterscheidet. Und die Anzeigeleuchten schalten sich schrittweise ein.
4. Die Empfindlichkeit kann jederzeit während des Betriebs durch Drücken der Taste angepasst werden. Diese Anpassung unterbricht die Erkennung nicht.
5. Wenn ein Alarm ausgelöst wird, bevor die Sensorspitze die Leckquelle berührt, drücken Sie die Taste, um den Strom auf 0 zurückzusetzen, bis kein Alarm mehr vorhanden ist, und Sie können dann erneut erkennen.

Erkennungsmethode

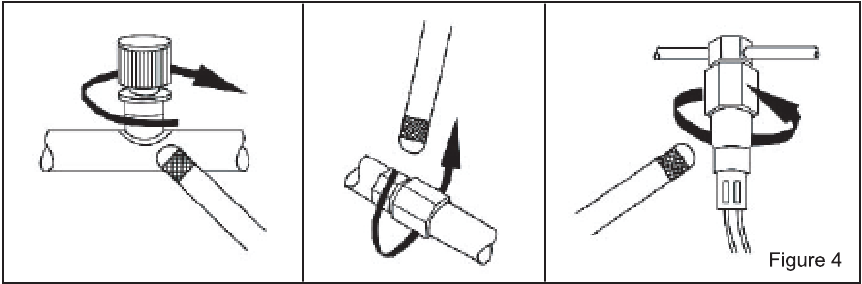

Siehe Abbildung 4

1. Überprüfen Sie das Kühlsystem visuell. Ölige und verschmutzte Stellen, Knotenventile, Spulen, Anschlüsse oder Rohrleitungen sind die Bereiche, an denen am ehesten Gase austreten können.
2. Beginnen Sie die Lecksuche an der Verbindungsstelle mit einer Geschwindigkeit von 1 cm/s, wobei der Abstand zwischen Sensorspitze und Verbindungsstelle 1-3 cm betragen sollte.
3. Wenn ein Alarm ausgelöst wird, kann dies auf ein Leck in der Nähe hindeuten. Suchen Sie in diesem Bereich erneut und prüfen Sie, ob der Alarm wiederholbar ist. Wenn ein Leck bestätigt wird, lokalisieren Sie die Leckquelle, indem Sie sich langsam von einem leckfreien (alarmlosen) Bereich zum undichten Bereich aus verschiedenen Richtungen bewegen. Außerdem können Sie das Leck lokalisieren, indem Sie den Detektor vom undichten Bereich entfernen, das Gerät zurücksetzen, die Empfindlichkeit reduzieren und den obigen Vorgang wiederholen. Sobald bestätigt, markieren Sie das Leck und fahren Sie mit der Erkennung der gesamten Systemleitung fort.
4. Zusätzliche Arbeiten können erforderlich sein, um mögliche Unklarheiten zu beseitigen, z.B. könnten andere Verunreinigungen an der Stelle den Detektor auch abnormal arbeiten lassen. Bitte reinigen Sie den undichten Bereich mit einem trockenen Tuch und blasen Sie saubere, trockene Luft auf den undichten Bereich und wiederholen Sie Schritt 3 oben, um das Leck zu bestätigen.
5. Lecks an Verdampferschlangen sind schwieriger zu erkennen als in anderen Bereichen, da es für die Sensorspitze schwierig ist, die gesamte Verdampferschlange zu erreichen. Die meisten Verdampferschlangen bestehen aus Modulen und sind in einem geschlossenen Raum mit einem Ventilator zum Wärmeaustausch installiert. Das System mit dem Ventilator sollte 10 Sekunden lang eingeschaltet und dann der Ventilator ausgeschaltet werden. Warten Sie 10-15 Minuten am Verdampfer und verwenden Sie dann den Detektor, um den Kondensatablauf zu erkennen (stellen Sie sicher, dass die Sensorspitze nicht mit der Luft in der Verdampferkammer in Berührung kommt). Die meisten Halogene sind leichter als Luft und neigen dazu, sich am höchsten Punkt im geschlossenen Raum anzusammeln. Ein Alarm kann auf ein Leck an der Verdampferschlange hinweisen, aber es ist schwierig, den Verdampfer durch genaue Lokalisierung des Lecks zu reparieren. In den meisten Fällen muss die gesamte Spule ersetzt werden.

Hinweise vor der Lecksuche

2. Um ein Leck in einem Kühlsystem zu erkennen, muss das System einen normalen Betriebsdruck aufweisen oder zumindest teilweise einen Mindestdruck von 50 PSI erreichen. Eine niedrige Umgebungstemperatur (unter 59°F oder 15°C) kann den erforderlichen Systemdruck senken und die Erkennung von Lecks unwahrscheinlicher machen. Kein erkanntes Leck bedeutet nicht, dass das System kein Gasleck aufweist. Überprüfen Sie den Druck, bevor Sie eine Schlussfolgerung ziehen.
3. Undichte Stellen sind normalerweise mit Verunreinigungen wie Kompressoröl oder Schmutz bedeckt. Achten Sie darauf, dass die Sensorspitze nicht mit diesen Verunreinigungen in Berührung kommt.
4. Die Funktion dieses Produkts besteht darin, die relative Änderung von Halogenen an der Sensorspitze zu erkennen. Die Lokalisierung der Leckquelle erfordert eine manuelle Anpassung der Empfindlichkeit und ein Zurücksetzen des Detektors durch den Techniker. Sie könnten die folgenden Empfehlungen befolgen:
   1. In Bereichen, in denen die Atmosphäre mit Halogenkältemittel kontaminiert ist, drücken Sie die Reset-Taste, um das Leck im Hintergrund zu „ignorieren“ (ignore). Achten Sie darauf, die Sensorspitze beim Zurücksetzen des Detektors nicht vom kontaminierten Hintergrund zu entfernen.
   2. In windigen Bereichen kann das ausgetretene Halogenkältemittel schnell verdünnt oder von der Leckquelle entfernt werden. Der Techniker kann einen Windschutz verwenden, um den Leckbereich zu isolieren oder den Ventilator vorübergehend ausschalten.
   3. Um Fehlalarme zu vermeiden, verhindern Sie, dass die Sensorspitze Feuchtigkeit oder andere Lösungsmittel berührt.

Wartung

Eine ordnungsgemäße Wartung ist wichtig und kann die Lebensdauer verlängern sowie die Leistung Ihres Detektors verbessern.

Schalten Sie das Gerät aus, bevor Sie die Sensorspitze austauschen. Die Spannung an der Spitze kann eine elektrische Gefahr darstellen.

Halten Sie die Sensorspitze sauber: Verwenden Sie ein Baumwolltuch oder trockene Luft, um die Abschirmung der Sensorspitze zu reinigen, falls diese verschmutzt ist. Wenn die Sensorspitze selbst kontaminiert ist, weichen Sie die Spitze einige Minuten in absolutem Alkohol ein und blasen Sie sie dann mit Druckluft trocken oder trocknen Sie sie mit einem Tuch.

Hinweis: Verwenden Sie niemals starke Lösungsmittel wie Benzin, Mineralöl, Terpentin. Diese Lösungsmittel können den Sensor mit einem dünnen Film überziehen und die Empfindlichkeit des Detektors verringern sowie die Reaktion des Detektors auf ein Leck verlangsamen.
Lagern Sie den Detektor und die Spitze an einem trockenen und sauberen Ort; entnehmen Sie die Batterien, wenn der Detektor längere Zeit nicht verwendet wird.

Fehlerbehebung

• Das Gerät lässt sich nicht einschalten

Mögliche Gründe:

1. Die Batterieleistung ist zu gering zum Einschalten
   Lösung: Bitte ersetzen Sie die Batterien durch neue
2. Das Polstück des Batterieanschlusses ist oxidiert
   Lösung: Bitte kratzen Sie die Oxidationsschicht ab

• Das Gerät reagiert nicht auf ein bestätigtes Leck

Möglicher Grund: Die Sensorspitze ist gealtert.
Lösung: Bitte tauschen Sie den Sensor so bald wie möglich aus.

• Der Detektor gibt Fehlalarm, wenn kein Halogen vorhanden ist

Möglicher Grund: Die atmosphärische Zusammensetzung hat sich geändert.
Lösung: Bitte drücken Sie die RESET-Taste, um den Hintergrund auf den „Null“-Pegel (zero) zu setzen. Versuchen Sie, Änderungen der Temperatur oder Luftfeuchtigkeit zu vermeiden.
