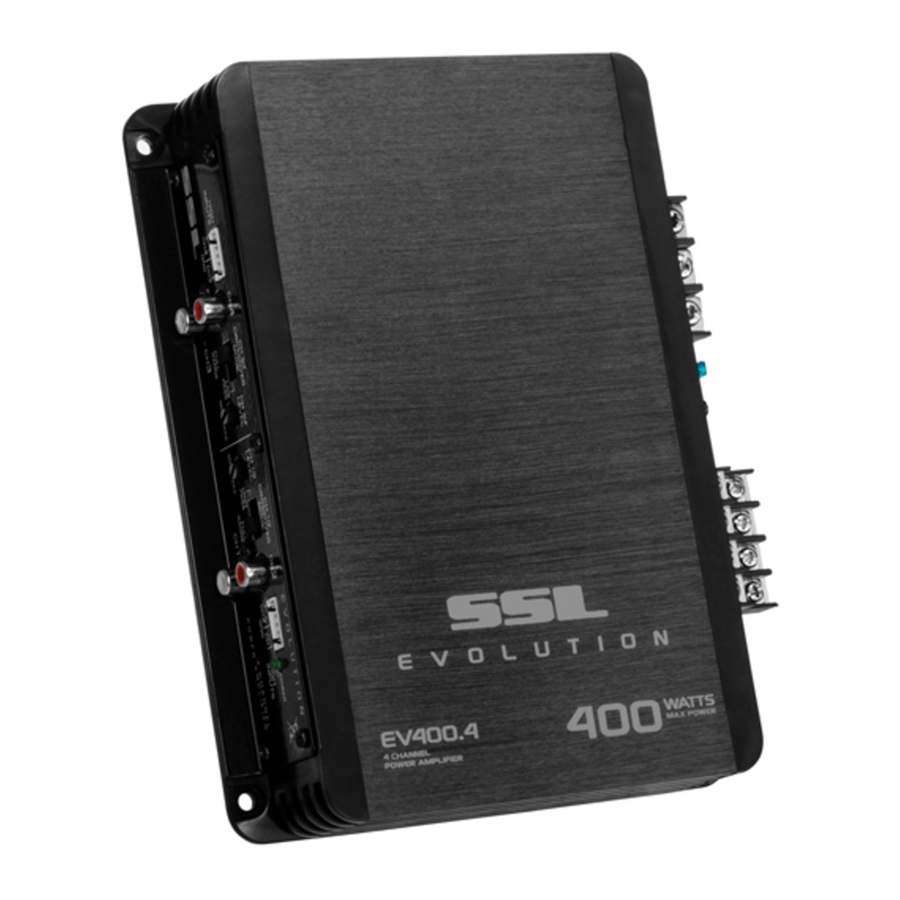

SSL EV200.2, EV400.4 Handbuch

Einleitung

Mit der Sound Storm Laboratories EVOLUTION Hochleistungsverstärkerserie stellen wir zwei neue Modelle vor, die beide in den USA entwickelt wurden. Diese neue Serie umfasst einen 2-Kanal- und einen 4-Kanal-Verstärker.

Diese EVOLUTION Modelle verfügen über eine Tiefpassweiche, und der EV400.4 verfügt zusätzlich über eine Hochpassweiche an CH1/2. Beide Verstärker bieten sowohl Hochpegel- als auch RCA-Niederpegeleingänge an der Vorderseite.

Der Eingangslevel kann präzise über variable Eingangspegelregler gesteuert werden.

Diese Funktionen helfen Ihnen, den Verstärker in Ihr System zu integrieren, unabhängig von der Art Ihrer Eingangsquelle.

Was ist enthalten?

Wenn Sie Ihren neuen Verstärker zum ersten Mal auspacken, überprüfen Sie bitte zuerst, ob das Paket alle unten aufgeführten Artikel enthält. Sollte etwas fehlen, wenden Sie sich an das Geschäft, in dem Sie das Gerät gekauft haben.

• EVOLUTION Verstärker
• Hochpegel-Eingangskabel mit Stecker
• Vier (4) Befestigungsschrauben

Funktionen

Ihr neuer EVOLUTION Verstärker bietet die folgenden Funktionen:

• 2 Ohm stabile Stereo-Operation mit Ausgangsleistungserhöhung
• Soft-Turn-On-Schaltung
• Ferngesteuerte Ein-/Ausschaltfunktion
• Variabler Eingangspegelregler
• Eingebaute feste Frequenzweichen:
  EV200.2: fester Tiefpass (120Hz)
  EV400.4: fester Tiefpass (120Hz) an CH3/4
  fester Hochpass (200Hz) an CHI/2
• Vernickelte RCA-Niederpegel- und Hochpegeleingänge
• LED-Betriebsanzeige
• Schwarzer Aluminiumkühlkörper

Montage des Verstärkers

1. Suchen Sie einen geeigneten Ort im Fahrzeug, um den Verstärker zu montieren.
2. Stellen Sie sicher, dass am vorgesehenen Montageort eine ausreichende Luftzirkulation vorhanden ist.
3. Markieren Sie die Position für die Befestigungsschrauben, indem Sie den Verstärker an der gewünschten Installationsstelle positionieren. Verwenden Sie eine Reißnadel oder eine Befestigungsschraube, die durch jedes der Befestigungslöcher des Verstärkers gesteckt wird, um die Montagefläche zu markieren. Wenn die Montagefläche mit Teppich ausgelegt ist, messen Sie die Lochmitten und markieren Sie diese mit einem Filzstift.
4. Bohren Sie Pilotlöcher in die Montagefläche für die Befestigungsschrauben. Positionieren Sie den Verstärker und befestigen Sie ihn sicher mit Schrauben an der Montagefläche.

Anschließen des Verstärkers

Bevor Sie mit der Verkabelung beginnen, lesen Sie dieses Handbuch durch und identifizieren Sie die Diagramme für die Strom-, Eingangs- und Lautsprecheranschlüsse für Ihre spezielle Installation. Stellen Sie sicher, dass Sie alle Anschlüsse verstehen, bevor Sie fortfahren.

1. Verbinden Sie den Leistungsmasseanschluss mit dem nächstgelegenen Punkt am Chassis des Fahrzeugs. Halten Sie dieses Massekabel kürzer als 39" (100 cm). Verwenden Sie ein Kabel der Stärke 8 Gauge (oder dicker).
2. Verbinden Sie den Remote-Anschluss mit dem Remote-Ausgang des Headunits unter Verwendung eines Kabels der Stärke 16 Gauge (oder dicker).
3. Verbinden Sie einen leeren Sicherungshalter innerhalb von 18" (45 cm) von der Autobatterie und verlegen Sie ein 8 Gauge (oder dickeres) Kabel von dieser Sicherung zum Verstärkerstandort.
4. Prüfen Sie, ob der Sicherungshalter leer ist. Verbinden Sie dann den Sicherungshalter mit dem "BATT+"-Anschluss am Verstärker.
5. Wenn in Ihrem System mehrere Verstärker verwendet werden, entweder:

• Verlegen Sie ein separates Kabelpaar von der Batterie und einem Chassis-Massepunkt zu jedem Verstärker. Jedes (+)-Kabel muss über eine eigene Inline-Sicherung verfügen.
  -oder-
• Verlegen Sie ein 4 AWG-Kabel vom Sicherungshalter an der Batterie zu einem Verteilerblock am oder in der Nähe des Verstärkerstandorts. Verlegen Sie dann separate Kabel vom Verstärker zu diesem Verteilerblock und zu unabhängigen Chassis-Massepunkten.

6. Schließen Sie alle Line-Eingänge und -Ausgänge (falls verwendet) mit hochwertigen Kabeln an. Schließen Sie alle Lautsprecher gemäß den Diagrammen in diesem Handbuch an. Achten Sie auf die richtige Polarität, um Audiophasenprobleme zu vermeiden.
7. Setzen Sie die Sicherung(en) in den Batteriesicherungshalter(n) ein.
8. Überprüfen Sie alle Anschlüsse, bevor Sie den Verstärker einschalten.
9. Stellen Sie alle Pegelregler auf die Mindestposition und alle Regler/Schalter auf die gewünschten Frequenzpunkte ein.
10. Schalten Sie das Headunit und den Verstärker ein. Stellen Sie dann den Lautstärkeregler am Headunit auf etwa 3/4 Lautstärke ein und passen Sie den/die Eingangspegelregler des Verstärkers knapp unter den Verzerrungspegel an.
11. Weitere Feinabstimmungen der verschiedenen Regler können erforderlich sein, um die besten Ergebnisse zu erzielen.

Den Pegelregler nicht missbrauchen!
Verwechseln Sie den Eingangspegelregler nicht mit einem Lautstärkeregler! Er ist NUR dazu bestimmt, den Ausgangspegel Ihrer Audioquelle an den Eingangspegel Ihres Verstärkers anzupassen.

Stellen Sie diesen Eingangspegel nicht auf Maximum ein, es sei denn, Ihr Eingangspegel erfordert dies.

Das Ignorieren dieser Anweisungen führt zu einer Überlastung des Verstärkereingangs und übermäßiger Audioverzerrung. Es kann auch dazu führen, dass die Schutzschaltung aktiviert wird.

Niederpegeleingangsverdrahtung

Die Niederpegel- (RCA) Eingangsverdrahtung wird für die beste Audioleistung bevorzugt. Verwenden Sie immer ein hochwertiges RCA-Kabel für die beste Audioleistung.

HINWEIS: Schließen Sie NICHT SOWOHL die Hochpegel- als auch die Niederpegeleingänge Ihres Receivers gleichzeitig an Ihren Verstärker an!

2-Kanal-Verstärker

EV200.2

4-Kanal-Verstärker

EV400-4

Strom- und Lautsprecherverdrahtung

2-Kanal-Verstärker

EV200.2

4-Kanal-Verstärker

EV400-4

Hochpegeleingangsverdrahtung

Der Hochpegeleingang (die Hochpegeleingänge) sollte(n) nur verwendet werden, wenn Ihr Headunit keine RCA-Ausgänge besitzt. Falls keine RCA-Ausgänge vorhanden sind, schließen Sie die Lautsprecherausgänge des Receivers an den Hochpegeleingangsanschluss des Verstärkers an. Achten Sie auf die richtige Polarität, um Audiophasenprobleme zu vermeiden.

HINWEIS: Schließen Sie NICHT SOWOHL die Hochpegel- als auch die Niederpegeleingänge Ihres Receivers gleichzeitig an Ihren Verstärker an!

Fehlerbehebung

Wenn Sie Betriebs- oder Leistungsprobleme mit diesem Produkt haben, vergleichen Sie Ihre Installation mit dem Schaltplan auf den vorhergehenden Seiten. Bleiben die Probleme bestehen, lesen Sie die folgenden Tipps zur Fehlerbehebung, die Ihnen helfen können, die Probleme zu beseitigen.

Verstärker lässt sich nicht einschalten.

• Überprüfen Sie, ob Sie eine gute Masseverbindung haben.
• Überprüfen Sie, ob der Remote-Eingang (Turn-On) mindestens 6,5-7VDC hat.
• Überprüfen Sie, ob Batteriestrom am (+)-Anschluss anliegt.
• Überprüfen Sie, ob mindestens 12V anliegen.
• Überprüfen Sie alle Sicherungen, ersetzen Sie sie bei Bedarf.
• Stellen Sie sicher, dass die Schutz-LED nicht leuchtet. Wenn sie leuchtet, schalten Sie den Verstärker kurz aus und dann wieder ein.

Schutz-LED leuchtet auf, wenn der Verstärker eingeschaltet wird.

• Überprüfen Sie die Lautsprecherkabel auf Kurzschlüsse.
• Reduzieren Sie die Lautstärke am Headunit, um eine Übersteuerung zu verhindern.
• Entfernen Sie die Lautsprecherkabel und setzen Sie den Verstärker zurück. Leuchtet die Schutz-LED weiterhin auf, ist der Verstärker defekt und muss gewartet werden.

Kein Ausgang.

• Überprüfen Sie, ob alle Sicherungen in Ordnung sind.
• Überprüfen Sie, ob der Verstärker richtig geerdet ist.
• Überprüfen Sie, ob der Remote-Eingang (Turn-On) mindestens 6,5-7 VDC hat.
• Überprüfen Sie, ob die RCA-Audiokabel in die richtigen Eingänge gesteckt sind.
• Überprüfen Sie die gesamte Lautsprecherverkabelung.

Geringe Ausgangsleistung.

• Setzen Sie den Pegelregler zurück.

Audio nur auf einem Kanal vorhanden.

• Überprüfen Sie die RCA-Verbindungskabel.
• Überprüfen Sie die gesamte Lautsprecherverkabelung.

Starkes Zischen in den Lautsprechern.

• Trennen Sie alle RCA-Eingänge zu den Verstärkern. Wenn das Zischen verschwindet, schließen Sie die Komponente an, die den Verstärker ansteuert, und ziehen Sie deren Eingänge ab. Wenn das Zischen an diesem Punkt verschwindet, fahren Sie fort, bis die fehlerhafte/laute Komponente gefunden ist.
• Es ist am besten, den Eingangspegelregler des Verstärkers so niedrig wie möglich einzustellen. Das beste subjektive Signal-Rausch-Verhältnis wird auf diese Weise erreicht. Versuchen Sie, das Headunit so hoch wie möglich (ohne Verzerrung) und den Verstärkereingangspegel so niedrig wie möglich einzustellen.

Pfeifgeräusche aus den Lautsprechern.

• Überprüfen Sie auf unsachgemäß geerdete RCA-Verbindungskabel.

Verzerrter Klang.

• Überprüfen Sie, ob der Eingangspegelregler so eingestellt ist, dass er dem Signalpegel des Headunits entspricht. Versuchen Sie immer, den Eingangspegel so niedrig wie möglich einzustellen.
• Überprüfen Sie, ob alle Frequenzweichen richtig eingestellt sind.
• Überprüfen Sie die Lautsprecherkabel auf Kurzschlüsse.

Verstärker wird sehr heiß.

• Überprüfen Sie, ob die minimale Lautsprecherimpedanz für das Verstärkermodell korrekt ist.
• Überprüfen Sie, ob eine gute Luftzirkulation um den Verstärker herum gewährleistet ist. In einigen Anwendungen kann es notwendig sein, einen externen Lüfter hinzuzufügen.

Motorgeräusche (statische Art)

• Dies wird normalerweise durch minderwertige RCA-Kabel verursacht, die abgestrahlte Geräusche aufnehmen können. Verwenden Sie nur Kabel bester Qualität und verlegen Sie diese fern von Stromkabeln.

Motorgeräusche (Lichtmaschinenpfeifen)

• Überprüfen Sie, ob die Lautsprecherkabel nicht am Fahrzeugchassis kurzgeschlossen sind.
• Überprüfen Sie, ob die RCA-Masseanschlüsse nicht am Fahrzeugchassis kurzgeschlossen sind.
• Überprüfen Sie, ob das Headunit richtig geerdet ist.

Spezifikationen

Allgemeine Vorsichtsmaßnahmen

Bevor Sie Ihren neuen Sound Storm Laboratories Verstärker installieren und verwenden, machen Sie sich bitte mit allen Informationen in diesem Handbuch vertraut.

Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.

• Öffnen oder versuchen Sie nicht, dieses Gerät selbst zu reparieren. Es liegen gefährliche Hochspannungen an, die zu einem Stromschlag führen können. Überlassen Sie alle Reparaturen einem qualifizierten Servicetechniker.
• Um das Risiko eines Stromschlags oder einer Beschädigung des Verstärkers zu vermeiden, lassen Sie keine dieser Geräte feucht oder nass durch Wasser oder Getränke werden. Sollte dies geschehen, ziehen Sie sofort die Stromkabel ab und senden Sie den Verstärker so schnell wie möglich an Ihren Händler oder Ihr Servicezentrum.
• Sollte während des Betriebs Rauch oder ein eigenartiger Geruch auftreten oder eine der Gehäusekomponenten beschädigt sein, ziehen Sie sofort das Netzkabel ab und senden Sie den Verstärker so schnell wie möglich an Ihren Händler oder Ihr Servicezentrum.

Installationsvorsichtsmaßnahmen

Bevor Sie Löcher bohren oder schneiden, untersuchen Sie die Fahrzeuganordnung sehr sorgfältig. Seien Sie besonders vorsichtig, wenn Sie in der Nähe des Benzintanks, der Kraftstoffleitungen, der Hydraulikleitungen und der elektrischen Verkabelung arbeiten.

Betreiben Sie den Verstärker niemals unmontiert. Befestigen Sie alle Audiokomponenten sicher, um Schäden, insbesondere bei einem Unfall, zu vermeiden.

Bevor Sie Stromanschlüsse in Ihrem System herstellen oder trennen, klemmen Sie die Fahrzeugbatterie ab. Vergewissern Sie sich, dass Ihr Headunit oder andere Geräte ausgeschaltet sind, während Sie die Eingangsanschlüsse und Lautsprecherklemmen anschließen.

Wenn Sie die Netzsicherung ersetzen müssen, ersetzen Sie diese nur durch eine Sicherung, die mit der mit dem Verstärker gelieferten identisch ist. Die Verwendung einer Sicherung eines anderen Typs oder Nennwerts kann zu Schäden an Ihrem Audiosystem oder Ihrem Verstärker führen, die nicht von der Herstellergarantie abgedeckt sind.

STROMSCHLAGGEFAHR! Öffnen Sie das Gehäuse dieses Produkts nicht. Im Gerät sind gefährliche Spannungen vorhanden. Es gibt keine vom Benutzer zu wartenden Teile im Gerät.
