ProtoArc EM01 Handbuch

Produktmerkmale

1. Linke Taste
2. Rechte Taste
3. Vorwärtstaste
4. Rückwärtstaste
5. Trackball
6. LED-Randbeleuchtung
7. Lichttaste
8. DPI-Taste
9. Lade-/DPI-Anzeige
10. Scrollrad
11. Gerätewechseltast
12. 2.4G-Anzeige
13. Wireless 1 Anzeige
14. Wireless 2 Anzeige
15. TYPE-C-Ladeanschluss
16. Ein-/Ausschalter
17. USB-Empfänger

Lichttaste: Kurz drücken, um die Beleuchtung zu wechseln, lange (drei Sekunden) drücken, um den Lichteffekt auszuschalten.
Lichtmodi:

1. Streamer-Modus (Standard)
2. Atemlicht-Modus
3. Gemischter Atemlicht-Modus
4. Neon-Modus

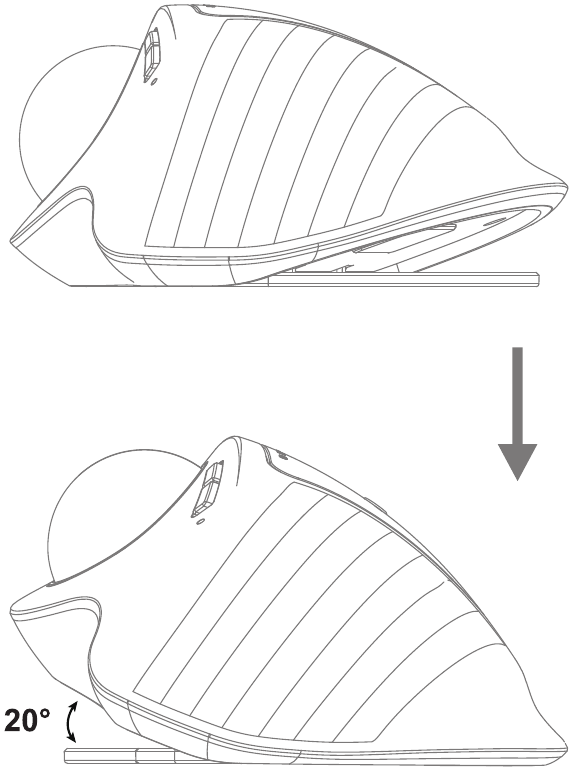

Einstellbarer Mausgriffwinkel

2.4G USB-Verbindung

1. Schalten Sie den Netzschalter auf ON (Ein).

2. Nehmen Sie den Empfänger heraus.

3. Drücken Sie die Modus-Umschalttaste, bis das weiße Licht leuchtet und Sie in den 2.4G-Modus wechseln.

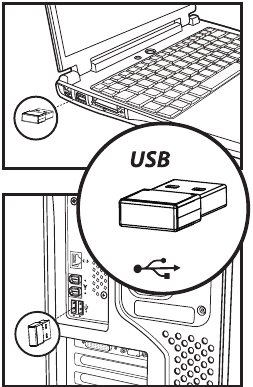

4. Stecken Sie den USB-Empfänger in den USB-Anschluss Ihres Computers.


Bluetooth-Verbindung

1. Schalten Sie den Netzschalter auf ON (Ein).

2. Drücken Sie die Modus-Umschalttaste und wechseln Sie in den oder Modus, das weiße Licht blinkt langsam.

3. Halten Sie die Modus-Umschalttaste 3–5 Sekunden lang gedrückt, bis das weiße Licht schnell blinkt. Die Maus wechselt dann in den Bluetooth-Kopplungsmodus.


Windows 10 System

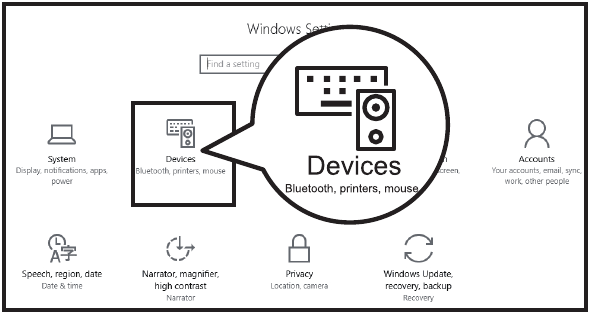

4. Klicken Sie auf "Bluetooth device" (Bluetooth-Gerät)

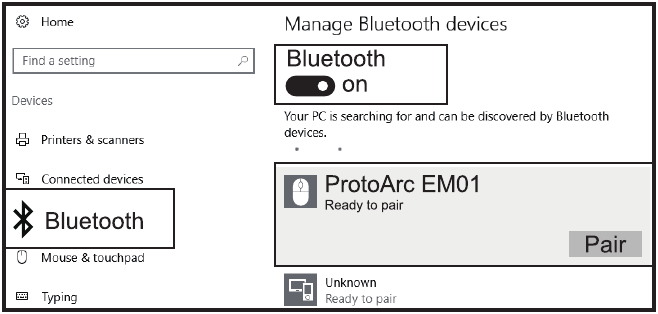

5. Klicken Sie auf "Add or remove a Bluetooth device" (Bluetooth-Gerät hinzufügen oder entfernen)

6. Ihr Computer sucht automatisch nach „ProtoArc EM01“ und klickt dann auf "pair" (koppeln)

7. „ProtoArc EM01“ ist verbunden und kann normal verwendet werden


Mac OS System

Bitte schließen Sie die Schritte 1, 2 und 3 der Bluetooth-Modus-Installation vor dem Koppeln ab.

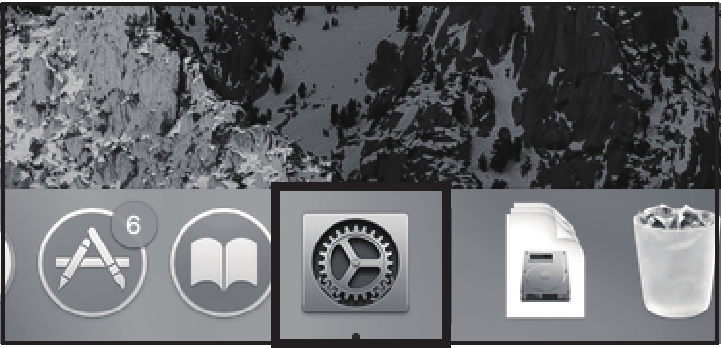

4. Klicken Sie auf "System Preferences" (Systemeinstellungen) auf dem Mac

5. Klicken Sie auf "Bluetooth" (Bluetooth) in den "System Preferences" (Systemeinstellungen)

6. Ihr Computer findet automatisch „ProtoArc EM01“, klicken Sie dann auf "pair" (koppeln) und Sie können die Maus nach der Installation verwenden.


iOS System

Nur Systeme über iOS 13 unterstützen die Mausfunktion.
Bitte schließen Sie die Schritte 1, 2 und 3 der Bluetooth-Modus-Installation vor dem Koppeln ab.

4. Klicken Sie auf Einstellungen auf Ihrem Gerät und aktivieren Sie dann Bedienungshilfen

5. Klicken Sie auf Berühren

6. Aktivieren Sie Assistive Touch

7. Klicken Sie auf Einstellungen auf dem Gerät und aktivieren Sie dann Bluetooth

8. Ihr Computer findet automatisch „ProtoArc EM01“, klicken Sie dann auf "Pair" (Koppeln), um die Kopplung abzuschließen

9. „ProtoArc EM01“ ist verbunden und kann normal verwendet werden


Android System

Bitte schließen Sie die Schritte 1, 2 und 3 der Bluetooth-Modus-Installation vor dem Koppeln ab.

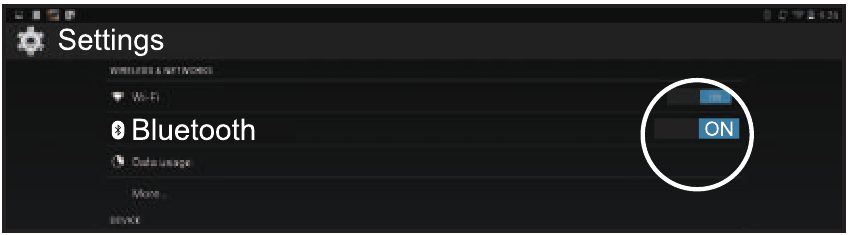

4. Klicken Sie auf Einstellungen auf dem Gerät und aktivieren Sie dann Bluetooth

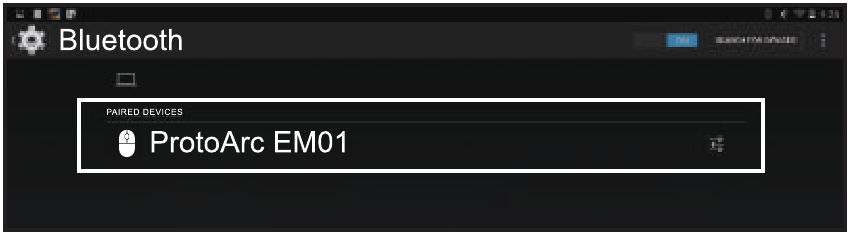

5. Ihr Computer findet automatisch „ProtoArc EM01“, klicken Sie dann auf "pair" (koppeln), um die Kopplung abzuschließen.

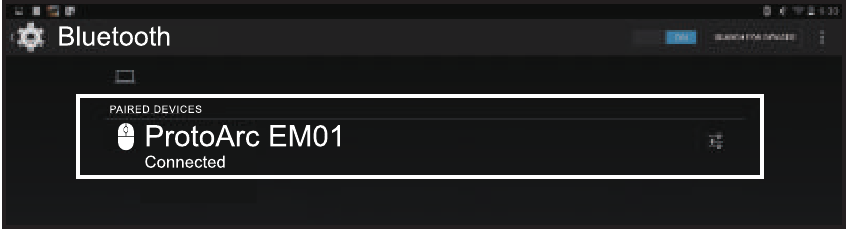

6. „ProtoArc EM01“ ist verbunden und kann normal verwendet werden


Anleitung zur Ladefunktion

Wenn die Stromversorgung nicht ausreicht, blinkt die Ladeanzeige und die entsprechende Kanalanzeige, bis sie sich ausschaltet. Bitte schließen Sie die Stromversorgung zum Laden rechtzeitig an und verwenden Sie das USB-Kabel, um den TYPE-C-Ladeanschluss zu verbinden.

Verbinden Sie das Ladekabel mit dem USB-Anschluss des Computers. Die Ladeanzeige leuchtet während des Ladevorgangs dauerhaft. Die Ladezeit beträgt ca. 1-3,5 Stunden. Die Anzeigeleuchte erlischt, wenn der Ladevorgang abgeschlossen ist.

So wechseln Sie den Verbindungsmodus

Nachdem BT1, BT2 und der 2.4G USB-Modus verbunden sind, drücken Sie die Modus-Umschalttaste auf der Oberseite der Maus, um zwischen mehreren Geräten zu wechseln.

Drücken Sie die Modus-Umschalttaste auf der Oberseite der Maus, um zwischen 3 Geräten zu wechseln

Technische Daten

Grundlegende Parameter:
Chip: Nordic NRF51802W
Bewegungserkennungstechnologie: Optisch
Lithium-Akku-Kapazität: 900 mA
DPI: 1000-1600-2400
Klicklebensdauer: 3 Millionen+
Abmessungen: 133* 101*51 mm
Gewicht: 190 g

Bluetooth-Übertragungsparameter:
Übertragungsreichweite: 10 m
Betriebsspannung: 3,7 V
Betriebsstrom: 4 mA
Reaktionsrate: 125 Hz
Systemanforderungen:
Bluetooth-fähiges Gerät
Windows 8, Windows 10 oder höhere Version
Mac OS x 10.10 oder höhere Version
Android 4.3 oder höhere Version

2.4G-Übertragungsparameter:
Übertragungsreichweite: 20 m
Betriebsspannung: 3,7 V
Betriebsstrom: 5,5 mA
Reaktionsrate: 250 Hz
Systemanforderungen:
Ein verfügbarer USB-Anschluss
Windows XR, Windows 7, Windows 8, Windows 10 oder höhere Version, Mac OS x 10.10 oder höhere Version

Lieferumfang

• 1 x Kabellose Maus
• 1 x USB-Empfänger
• 1 x Typ-C-Ladekabel
• 1 x Benutzerhandbuch
