AOFAR AF-4580 - Kompass Handbuch

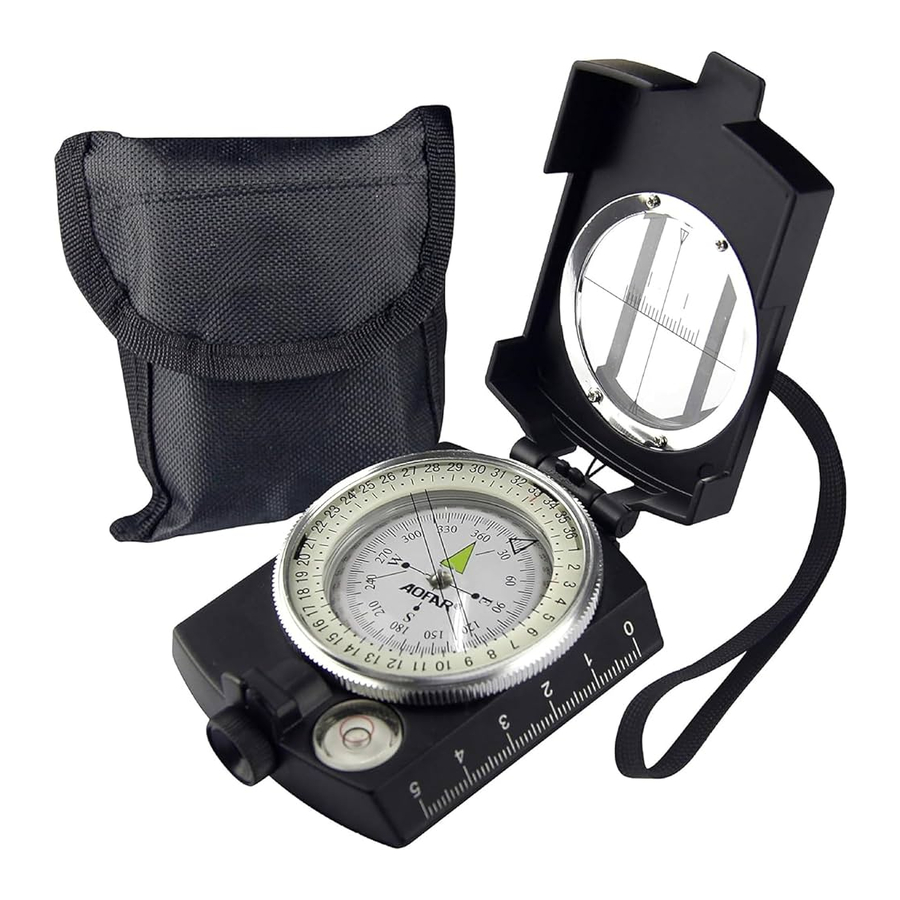

BEZEICHNUNG DER KOMPONENTEN

1. Deckel
2. Fenster mit Peillinie
3. Scharnier
4. Pfeil Nr. 1
5. Skala (Zentimeterlineal auf der gegenüberliegenden Seite)
6. 360° drehbare Lünette
7. Robustes Zinkdruckgussgehäuse
8. Libelle
9. Haltering
10. Leuchtender Kreis (Fester Spitzenpunkt)
11. Leuchtender Pfeil Nr. 2
12. 360°-Kompassrose (Thermoelastisch flüssigkeitsgefüllte Kapsel mit schwimmendem Zifferblatt)
13. Stativanschluss
14. Peilpunkt
15. Visierlinse mit einstellbarem Diopter
16. Umrechnungstabelle: Winkel/Neigung/Entfernung
17. Messkerben für die Entfernungsmessung

Produktspezifikation

1. Modell: AF-4580
2. Farbe: Armeegrün
3. Größe: 85x63X30mm
4. Zifferblattdurchmesser: 53mm
5. Gewicht: 190g
6. Material: Zinklegierung
7. Wasserdicht: Ja
8. Leuchtfunktion: Ja

Der Kompass besteht aus einem Gehäuse aus Zinklegierung und einem Metalldeckel (1) mit einem Glasfenster, in das die Peillinie geätzt ist. Das Fenster ist am Kompassgehäuse durch einen vertikalen Federhalter befestigt, der mittels einer Schraube eine vertikale Bewegung von ca. 3 mm ermöglicht.

Das Fenster (2) ist im Deckel (1) mit einem robusten Scharnier montiert, das um 180° gedreht werden kann. Dies ermöglicht es, das Fenster zum Ablesen in Position zu bringen und nach Gebrauch wieder einzuklappen.

Der Kompass ist mit einer integrierten Libelle (8) ausgestattet.

Er kann auf ein Stativ geschraubt werden (hinten), d.h. oft mit einem Gewinde in der Basis versehen, und als Theodolit für einfache Geländeaufnahmen dienen.

Dieses Linsensystem (15), das mit einer integrierten Indexlinie und einer hervorragenden Lupe ausgestattet ist, ermöglicht eine extrem präzise Ablesung. Probleme, die zwangsläufig durch Spiegelablesung und potenzielle Parallaxenfehler entstehen, werden durch prismatische Ablesung eliminiert.

Eine hervorragende Dämpfung des Zifferblattsystems gewährleistet ein schnelles und präzises Ablesen auf den Bruchteil eines Grades genau.

Anwendungstipps

Bewegen Sie den Deckel (1), stellen Sie den Deckel entweder nach oben oder unten ein, bis der Peilpunkt (14), die Peillinie (2) und das Objekt auf einer geraden Linie liegen. Halten Sie dabei den Kompass mithilfe der integrierten Libelle (8) exakt horizontal.

Durch geschickte Handhabung des Kompasses entspricht die Peillinie (2) dem Peilpunkt (14), wodurch sichergestellt wird, dass Augen, Kompassrose und Objekt auf gleicher Höhe sind und höchste Genauigkeit erzielt wird. Diese Methode ermöglicht das Ablesen eines Bruchteils eines Winkelgrades.

Passen Sie die Position des Prismas oder der Linse an der 360° drehbaren Lünette (6) an, bis Sie die Zahlen der Kompassrose (12) deutlich sehen. Bei Modellen mit einstellbarem Okular muss die Visierlinse (15) gedreht werden, bis die Gradzahlen klar sichtbar sind.

Optimale Ergebnisse erzielen Sie, wenn Sie den Kompass in einem Abstand von 1-2 cm von Ihren Augen halten.

Eine Peilung vornehmen

Halten Sie Ihren Kompass in Lesehaltung, zielen Sie auf ein Objekt, indem Sie es durch den Peilpunkt (14) und die Peillinie (2) anvisieren. Lesen Sie nun den Wert Ihrer Marschrichtung auf der Kompassrose (12) ab, der auch dem Azimut des Objekts entspricht.

Eine vorgegebene Peilung oder Marschrichtung gehen

Wenn die Peilung bekannt ist, schauen Sie einfach auf die Kompassrose (12) und drehen Sie Ihren Körper, bis Sie die bekannte Peilung auf dem Zifferblatt ablesen können. Die Peillinie schneidet dann das Objekt.

Die Karte orientieren

Für komplexere Operationen auf der topographischen Karte ist es notwendig, den geografischen Norden der Karte mit dem magnetischen Norden der Erde auszurichten.

Legen Sie den Kompass auf die Karte. Richten Sie die zentimetermarkierte Linie (5) auf den Meridian aus, der Ihrer Position am nächsten liegt, sodass der obere Deckel (1) zum geografischen Norden der Karte zeigt.

Meridiane sind parallele Linien, die vom oberen zum unteren Teil der Karte verlaufen.

Halten Sie den Kompass in Position und drehen Sie die Karte, bis die Nordnadel (11) auf dem Zifferblatt mit der Indexlinie des leuchtenden Kreises (10) übereinstimmt.

Die Karte ist nun mit dem Gelände ausgerichtet. Die magnetische Deklination wurde jedoch nicht berücksichtigt.

Die Marschrichtung auf der Karte bestimmen

1. Nachdem Sie Ihre Karte am Nordpol ausgerichtet haben (Beschreibung unter Punkt 6), zeichnen Sie eine Linie auf der Karte, die von Ihrer Position zu Ihrem Endziel führt.
2. Legen Sie den Kompass mit einer Kontaktkante entlang der Linie auf die Karte, die von Ihrer eigenen Position zum Ziel verläuft. Der Kompassdeckel zeigt die Richtung des Ziels an.
3. Lesen Sie den Wert der Marschrichtung auf der Kompassrose (12) ab, der der Indexlinie des leuchtenden Kreises (10) entspricht.
4. Nehmen Sie den Kompass von der Karte, schauen Sie auf die Kompassrose (12) und drehen Sie sich, bis der Wert Ihrer Marschrichtung (definiert wie in Punkt C beschrieben)
5. Suchen Sie einen Hilfszielpunkt, der auf derselben Peillinie liegen muss, und beginnen Sie, diesem zu folgen.
6. Wiederholen Sie diesen Vorgang, bis Sie Ihr Endziel erreicht haben.

Je länger Ihre Route ist, desto öfter müssen Sie den oben beschriebenen Vorgang wiederholen, um die von Ihnen definierte Richtung beizubehalten.

Die eigene Position im Gelände bestimmen

Wählen Sie zwei gut sichtbare Punkte im Gelände aus und markieren Sie diese auf der Karte. Sobald die Karte orientiert ist (wie in Punkt 6 beschrieben), messen Sie mit Ihrem Kompass den Gradwert der Position (A) und zeichnen Sie eine Linie auf der Karte entsprechend diesem Wert. Gehen Sie nun durch Punkt (B).

Die Entfernung auf der Karte schätzen

Messen Sie die Entfernung zum Objekt auf der Karte mit dem Zentimeterlineal (5) und multiplizieren Sie diese mit dem Kartenmaßstab.

Beispiel:

Kartenmaßstab: 1:25000
Entfernung (m) = Entfernung (mm) auf der Karte X 25000÷1000

Kartenmaßstab: 1:50000
Entfernung (m) = Entfernung (mm) auf der Karte X 50000÷1000

Winkel messen

Messen Sie die rechte Seite des Objekts. Behalten Sie den von Ihnen definierten Gradwert im Hinterkopf und richten Sie den Kompass langsam auf die linke Seite des Objekts aus. Ziehen Sie vom ersten Gradwert den soeben definierten zweiten Wert ab. Die Differenz stellt den Gradwert des Winkels zwischen der linken und rechten Seite des Objekts dar.

HINWEIS: Winkelmessung über den Norden. Wenn der Wert 360° (Norden) während Ihrer Messung die direkte Linie auf dem leuchtenden Kreis (12) kreuzt, betrachten Sie 360°=0°. Die Berechnung lautet dann: 360° - zweiter Gradwert + erster Gradwert.

Beispiel: Wenn der erste Gradwert 4 und der zweite 354 ist, beträgt der Winkel 10 (360-354+4=10).

BERECHNUNGSTABELLE

Tabelle 1

Die Entfernung im Gelände messen

Gemäß dem unter Punkt 9 und 10 genannten Prinzip ist es möglich, die Entfernung im Gelände zwischen zwei gut sichtbaren Punkten zu bestimmen.

Sie können zum Beispiel die Breite eines Bauernhauses, die Länge einer Brücke usw. messen. Eine notwendige Bedingung, um die Entfernung von Ihrer eigenen Position zu der des Objekts zu messen, ist: Die Linie, die von diesen beiden Positionen ausgeht, muss so senkrecht wie möglich zur zu messenden Seite des Objekts verlaufen.

Beispiel:
In einer Entfernung von 4000 m überspannt eine Brücke einen Fluss, quer zur Sichtlinie. Wie lang ist die Brücke, wenn ein Winkel von 6° von der rechten zur linken Flussseite gemessen wird? 6°=10% oder 1/10
4000x10%=400m ODER 4000X1 /10=400m

Die Entfernung zu einem Objekt bekannter Breite bestimmen

Ist die Höhe oder Breite eines Objekts bekannt oder aus einer Karte entnommen, so wird dessen Entfernung einfach durch Umkehrung der oben in den Punkten 9, 10 und 11 beschriebenen Berechnung definiert.

Mit anderen Worten: Wenn die Breite eines Objekts mit einem Winkel von 8° gemäß Tabelle 2 1/7 der Entfernung beträgt, ist es im umgekehrten Fall so, dass die Entfernung 7-mal größer ist als die Breite oder Höhe.

Beispiel

Der zwischen Objekt B und C (siehe Abbildung) gemessene Winkel beträgt 34°. Die Entfernung zwischen B und C beträgt laut Karte 5 km, Spalte IV, Tabelle 2 gibt 66% an.

Bei dieser Methode muss das Objekt bekannter Breite senkrecht zur Sichtlinie stehen.

Die Entfernung mit Skalen-markiertem Glas bestimmen

1. Peillinie
2. Horizontale Linie mit Messkerben
3. Messlinie
4. Erstes Objekt
5. Zweites Objekt

Die Glasabdeckung mit den Peillinien ist mit Kerben versehen, die es Ihnen ermöglichen, die Entfernung zu einem Objekt zu messen, wenn der Abstand zwischen dem Ziel und einem anderen sichtbaren Objekt auf derselben Höhe des Beobachters auf der horizontalen Linie des Glases liegt. 10 Kerben entsprechen 0,9 cm, jede Kerbe ist 1/9 cm, der Abstand zwischen den Augen und der Peillinie beträgt 12 cm.

Zum Beispiel, wenn die Entfernung zwischen zwei Objekten 36 m beträgt und die Kerben auf dem Glas 12 sind.

400 m ist die Entfernung zwischen Ihnen und dem Objekt.

Die einfache Formel lautet

Wenn der Abstand zwischen zwei Objekten 36 m beträgt und die Kerben auf dem Glas 12 sind, und das andere Objekt in gleicher Höhe in einiger Entfernung von Ihnen ist, und die Kerbe 18 ist. 36/12*18=54m

Bei Kompassen höherer Qualität wird die Oszillation der Nadel durch die Flüssigkeit stabilisiert, in die sie vollständig eingetaucht ist (13).
Starke Temperatur- oder Druckschwankungen können zur Bildung kleiner Luftblasen um die Kompassrose (13) führen. Diese Blasen beeinträchtigen die Funktion des Kompasses nicht und verschwinden unter normalen Temperaturbedingungen innerhalb von 24-48 Stunden.
Vermeiden Sie es jedoch, den Kompass bei Temperaturen weit unter 0° Celsius zu verwenden.
Stellen Sie sicher, dass Sie sich stets von Magnetfeldern fernhalten, die von Eisenteilen, Magnetkernen oder elektrischen Leitungen erzeugt werden und dazu führen können, dass der Kompass falsche Werte anzeigt.
Schützen Sie Ihr Instrument vor Stürzen oder Beschädigungen und manipulieren Sie es niemals (damit Ihre Garantie stets gültig bleibt)
