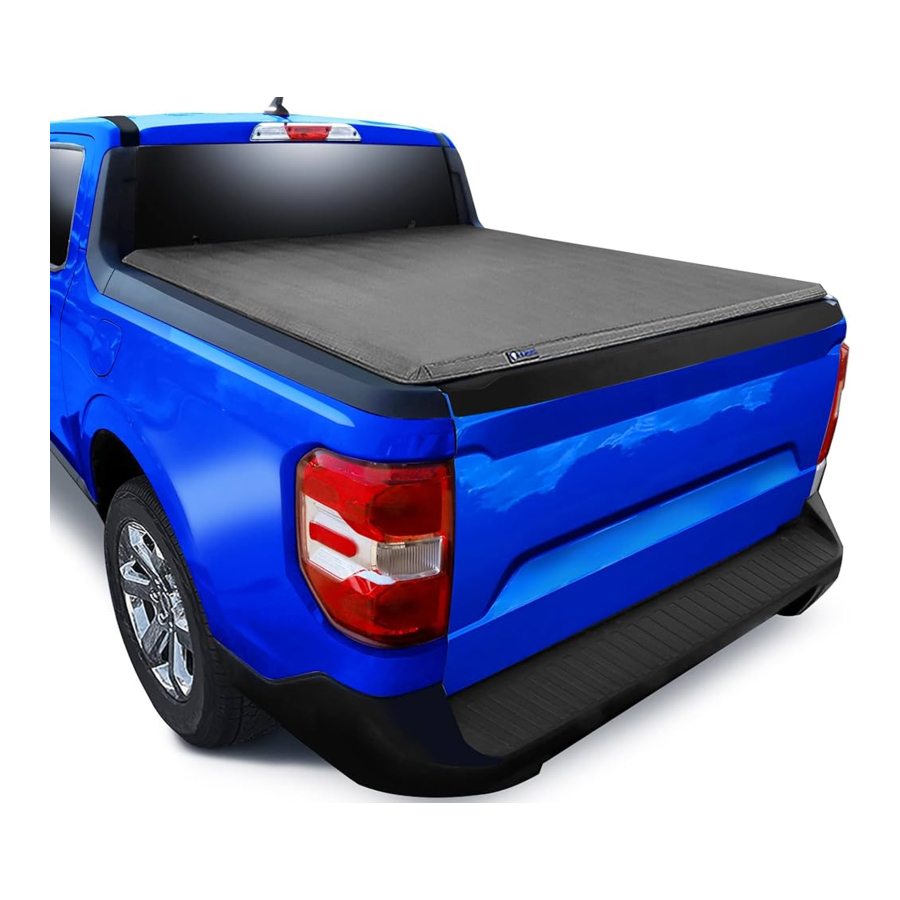

Tyger T3 - Abdeckungsanleitung

EINLEITUNG

BRAUCHEN SIE HILFE?
kontaktieren Sie uns:
1-866-340-3038

BENÖTIGTES WERKZEUG (nicht enthalten)

ACHTUNG
LESEN SIE DIE ANLEITUNG VOR BEGINN DER INSTALLATION SORGFÄLTIG DURCH. ENTNEHMEN SIE DEN INHALT DER VERPACKUNG UND PRÜFEN SIE, OB ALLE TEILE VORHANDEN SIND. WIRD EIN SCHADEN VOR DER INSTALLATION NICHT ERKANNT, KANN DIES ZUR ABLEHNUNG JEGLICHER ANSPRÜCHE FÜHREN.

TEILE

(NUR MARKIERTEN ARTIKEL SIND ENTHALTEN)

Kundensupport: www.tygerauto.com/contact

MONTAGE

1. HALTERUNGEN MONTIEREN.


• Entfernen Sie 4 werkseitige Schrauben an den 4 angegebenen Stellen.
• Verwenden Sie jeweils (1) Schraube mit (1) Unterlegscheibe, um (2) hintere Halterungen, (1) vordere Halterung auf der Fahrerseite und (1) vordere Halterung auf der Beifahrerseite zu montieren.

ACHTUNG
FALLS NUTZSCHIENEN MONTIERT SIND, MÜSSEN DIESE WÄHREND DER MONTAGE DER LADERAUMABDECKUNG ENTFERNT WERDEN.

2. LADERAUMABDECKUNG MONTIEREN


• Reinigen Sie die Ladefläche vor der Montage gründlich.
• Kleben Sie den mitgelieferten vorderen Dichtungsstreifen auf die vordere Ladeflächenschiene, indem Sie ihn mit der Außenkante ausrichten.
• Legen Sie die zusammengebaute Abdeckung auf das Stirnblech an der Kabine an und lösen Sie die Sicherheitsschnallen.

ACHTUNG
Zur Vorbereitung der Montage kleben Sie den mitgelieferten langen Wetterschutz-Schaumstoffstreifen über die GESAMTE obere Breite der vorderen Ladeflächenreling.

ACHTUNG
Kleben Sie die mitgelieferten seitlichen Wetterschutz-Schaumstoffstreifen über die kleinen Vertiefungen entlang beider Seitenrelinge der Ladefläche nahe dem Kabinenende.

ACHTUNG
Kleben Sie die mitgelieferten seitlichen Wetterschutz-Schaumstoffstreifen über die kleinen Vertiefungen entlang beider Seitenrelinge der Ladefläche nahe dem Kabinenende.

• Legen Sie die Abdeckungsbaugruppe auf die vordere Ladeflächenschiene an der Kabine an.
• Entriegeln Sie die Sicherheitsschnallen.


• Klappen Sie die Abdeckung vollständig in Richtung Heckklappe aus und stellen Sie sicher, dass sie auf allen Seiten ausgerichtet ist.


3. Falten Sie die Abdeckung vorsichtig zusammen, ohne ihre Position auf der Ladefläche zu verschieben.


4. KLEMMEN & VERRIEGELUNGEN

• Diese Klemmen und Verriegelungen sind bereits an der zusammengebauten Abdeckung befestigt.


5. VERWENDUNG DER VORDEREN KLEMMEN

   1. Ziehen Sie die vorderen Klemmen in die vertikale Position.
   2. Haken Sie den Backenteil der Klemme unter die installierte vordere Halterung. Lassen Sie Platz an der Halterung für die Sicherheitsklemme.
   3. Drehen Sie den Knopf, bis die seitliche Q-Dichtung der Abdeckung komprimiert ist und die Klemme fest sitzt.

KEINEN SCHLÜSSEL VERWENDEN oder zu fest anziehen!

6. VERWENDUNG DER SICHERHEITSKLEMMEN


• Drehen Sie den Knopf gegen den Uhrzeigersinn, um die Sicherheitsklemme mit dem Gurt zu lösen, und befestigen Sie die Klemme an derselben vorderen Halterung.


7. Klappen Sie die Abdeckung vollständig in Richtung Heckklappe aus.


8. VERWENDUNG DER HINTEREN VERRIEGELUNGEN

1. Ziehen Sie zuerst den Verriegelungsgriff von der Rückseite der Abdeckung nach unten. Schrauben Sie dann den Griff ab, um seine Position zu senken.

2. Stellen Sie sicher, dass der Verriegelungsgriff in seine höchste Position (über 900) gehoben ist. Drücken Sie dann mit einer Hand fest auf die Abdeckungsecke und passen Sie die Position der Backe an der hinteren Halterung weiter an.

3. Für optimale Ergebnisse sollte die Öffnung der Verriegelungsbacke bündig mit der Halterung sein, ohne den Zugang zur Nut der Backe zu behindern.

4. Verriegeln Sie die Backennut vollständig an der Halterung. Drehen Sie dann den Griff nach unten, um ihn festzuziehen. Gehen Sie zurück und passen Sie die Backenposition in SCHRITT B erneut an, falls die Verriegelung locker ist.



9. INSTALLATION ABSCHLIESSEN

• Nachdem die hinteren Verriegelungen sicher eingerastet sind, schließen/verriegeln Sie die Heckklappe, und die Abdeckung kann nicht von außen geöffnet werden.

ABGESCHLOSSEN!!!
HINWEIS: DIE ABDECKUNG KANN AUFGRUND GERINGFÜGIGER UNTERSCHIEDE IN DER FORM DER LADEFLÄCHE BEI VERSCHIEDENEN MODELLJAHREN NICHT VOLLSTÄNDIG BIS ZUR AUSSENKANTE DER LADEFLÄCHENSCHIENEN REICHEN.

10. ABDECKUNG ZUSAMMENKLAPPEN


• Öffnen Sie die Heckklappe und lösen Sie die hinteren Verriegelungen. Klappen Sie die Abdeckung einmal zusammen; sichern Sie die hintere Verriegelung auf beiden Seiten in der Nut, wobei der Klemmbackenteil nach unten zeigen muss, wie in Abb.1 gezeigt. Andere falsche Methoden, wie in Abb.2-4 dargestellt, führen zu Schäden am Vinyl und zum Erlöschen der Garantie.

• Stellen Sie sicher, dass die Sicherheitsschnallen auf beiden Seiten ordnungsgemäß gesichert sind.


ACHTUNG
LÖSEN SIE DIE VORDEREN KLEMMEN UND SICHERHEITSKLEMMEN NICHT, WENN SIE DIE ABDECKUNG AUFKLAPPEN, UND STELLEN SIE SICHER, DASS ALLE GESICHERT SIND!
