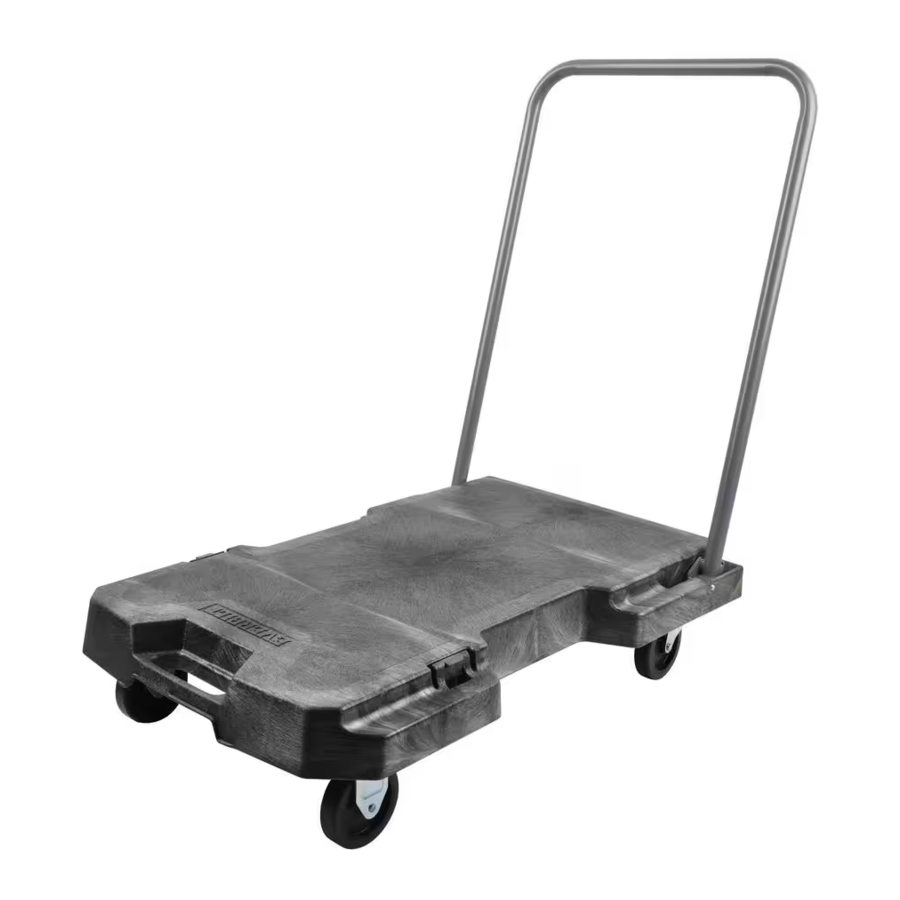

EVERBILT 690102 - Handwagen-Handbuch

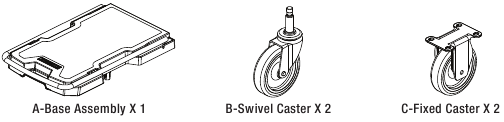

Lieferumfang

Hardware-Bestandteile

ERFORDERLICHES WERKZEUG

Montage

Montage der Bockrollen

• Suchen und identifizieren Sie die 2 Bockrollen (C).
• Legen Sie die Basis (A) verkehrt herum auf den Boden.
• Richten Sie die Bockrolle (C) an den 4 Löchern im vorderen Teil der Basis (A) aus. Befestigen Sie die Rolle (C) mit der Hardware (AA) und einem PH2-Schraubendreher.
• Wiederholen Sie den Vorgang mit der anderen Rolle (C).

HINWEIS: Ziehen Sie die Schrauben nicht zu fest an.

Montage der Lenkrollen

• Suchen und identifizieren Sie die 2 Lenkrollen (B).
• Richten Sie die Spindel der Lenkrolle (B) an der entsprechenden Bohrung in der Basis (A) aus. Klopfen Sie die Lenkrollen (B) bei Bedarf mit einem Gummihammer in Position. Die Lenkrollen (B) sollten sich frei um 360 Grad drehen lassen.

Wenden Sie beim Anbringen der Rolle mit einem Gummihammer keine übermäßige Kraft an. Dies kann zu Beschädigungen und Fehlfunktionen führen.

Stellen Sie sicher, dass die Lenkrollen (B) vollständig eingesetzt sind. Das Produkt kann instabil werden, was zu Personen- oder Produktschäden führen kann. (Abb.1)

Ersatzteile

www.HOMEDEPOT.com
Bitte kontaktieren Sie 1-800-305-1726 für weitere Unterstützung.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

EVERBILT 690102 - Handwagen-Handbuch herunterladen

Verfügbare Sprachen
