ASUSTeK COMPUTER GT302- PC-Gehäuse-Handbuch

90DC00I0-B0000C

GT302 LEFT SIDE DOOR BLK/CSC | Linke Seitenwand

Vollständig montiert. (Besteht aus Linke Glasscheibe*1, Obere linke Leiste*1, Untere linke Leiste*1, Oberes linkes VHB-Doppelseitiges Klebeband 1*1, Oberes linkes VHB-Doppelseitiges Klebeband 2*1, Unteres linkes VHB-Doppelseitiges Klebeband*1, EVA-Klebestreifen vorne links (einseitig)*1, EVA-Klebestreifen hinten links (einseitig)*1, Aufkleber*1)

90DC00I0-B0001C

GT302 RIGHT SIDE DOOR BLK/CSC | Rechte Seitenwand

Demontagemethode: Nach außen und oben ziehen, um sie aus der hinteren Nut zu entfernen.
*Bitte gehen Sie beim Zerlegen und Zusammenbauen der Glasseitenwand vorsichtig vor, um Kollisionen/Herunterfallen/starken Druck zu vermeiden.

90DC00I0-B0005C

GT302 FRONT PANEL BLK/CSC | Frontblende

Vollständig montiert. (Besteht aus Metallplatte*1, Oberes Dekorteil*1, Unteres Dekorteil*1, Lötstifte[H6*6*M3]*4, Schrauben für optisches Laufwerk[PWM3*5*7]*4, Senkkopfschrauben[KM6#*6 D=4.5]*4)

Demontagemethode: Von der unteren Nut nach oben öffnen.

90DC00I0-B002EC

GT302 FRONT FILTER 140 BLK/CSC | Frontfilter

Demontagemethode: Die Frontblende entfernen und den Frontfilter nach oben herausziehen.

90DC00I0-B0004C

GT302 FlO MODULE BLK/CSC | FIO-Modul

Vollständig montiert. (Besteht aus USB-Frontabdeckung*1, USB-Rückabdeckung*1, Taste*1, USB-Kabel*1, Schrauben mit Schirmkopf[TA3*8]*3, Schraube[PA3*10]*1, Fußpolsterschrauben[TM6#*6]*2)

FAQ: FIO-Tasten und -Anschlüsse funktionieren nicht

Demontagemethode: Die Frontblende entfernen und die Schrauben auf beiden Seiten des FIO-Moduls lösen.

90DC00I0-B000HC

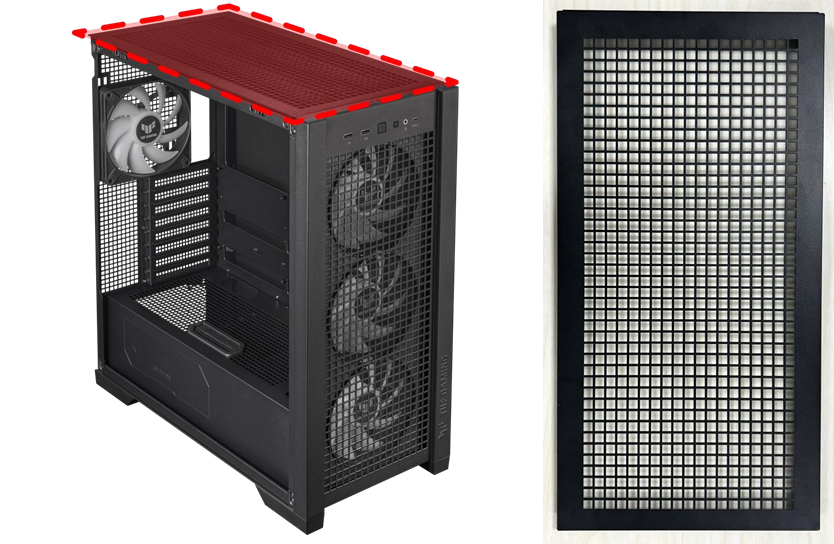

GT302 TOP COVER BLK/CSC | Obere Abdeckung

Vollständig montiert. (Besteht aus Abdeckplatte oben*1, Rutschfeste Unterlage*1, Isolierplatten*4)

Demontagemethode: Von der Rückseite des Gehäuses nach oben heben.

90DC00I0-B000EC

GT302 TOP FILTER BLK/CSC | Oberer Filter

Demontagemethode: Die obere Abdeckung entfernen und den oberen Filter von der Unterseite der oberen Abdeckung heben.

90DC00I0-B001HC

GT302 INNER TOP COVER BLK/CSC | Lüfterhalterung

Demontagemethode: Die obere Abdeckung entfernen, die beiden Schrauben an der Lüfterhalterung lösen und diese nach oben heben.

90DC00I0-B001EC

GT302 BOTTOM FILTER BLK/CSC | Bodenfilter

Demontagemethode: Von der Rückseite des Gehäusebodens herausziehen.

90DC00I0-B000JC

GT302 HIDE BLK/CSC | Kabelabdeckung

Demontagemethode: Die beiden Schrauben auf der rechten Seite des Gehäuses lösen, um die Kabelabdeckung zu entfernen.

90DC00I0-B0002C

GT302 ARGB SYSTEM FAN BLK/CSC | Lüfter

Inhalt: Lüfter*1, Lüfterschrauben[KB5*10]*4

FAQ: Lüfter dreht sich nicht, Lüftergeräusch

Demontagemethode: Die vier Eckschrauben lösen, um ihn zu entfernen.

90DC00I0-B000DC

GT302 CABLES BLK/CSC | Kabel

Inhalt: PWM-Signalkabel*1, ARGB-Signalkabel*1

90DC00I0-B000LC

GT302 MSIC BLK/CSC | Kabelklemmen

Inhalt: Kabelklemme aus Eisen*1, Klettverschluss*1, Kabelklemme aus Kunststoff*1

Demontagemethode: Die Schraube an der Kabelklemme lösen.

90DC00I0-B000MC

GT302 FEET BLK/CSC | Füße

Vollständig montiert. (Besteht aus Füße*4, Gummifüße*4, Fußschrauben[TM6#*6]*4)

Demontagemethode: Die Gummifüße abziehen und die Schraube im runden Loch lösen.

90DC00I0-B0007C

GT302 ACCESSORY BOX BLK/CSC | Zubehörbox

Inhalt: Netzteil-Schrauben[HWM6#6 geschnittenes Gewinde & kein Gewinde am Ende D=3.3]*4, Motherboard-/2,5"-Laufwerksschrauben[PWM3*5*7]*25, 3,5"-Laufwerksschrauben[BM6#*5 Rundgewinde]*8, Abstandhalter-Werkzeug[7.0*9.0]*1, Kabelbinder*8,

Seitenwandklammern*3, Vertikale Grafikkartenhalterung*1

90DC00J0-B0008C

GT302 CARTON BLK/CSC | Karton

FAQ

1. Lüfter dreht sich nicht - Zugehörige Komponenten: Lüfter
   1. Staub und Schmutz können sich mit der Zeit auf den Lüfterflügeln ansammeln, wodurch dieser aufhören kann, sich zu drehen. Überprüfen Sie auf physische Hindernisse, die die Bewegung des Lüfters blockieren könnten, und entfernen Sie diese. Bitte schließen Sie den Lüfter an verschiedene Lüfteranschlüsse auf dem Motherboard an. Wenn der Lüfter immer noch nicht funktioniert, tauschen Sie ihn bitte aus.
   2. Stellen Sie sicher, dass das Kabel fest am Motherboard angeschlossen ist.
2. Lüftergeräusch - Zugehörige Komponenten: Lüfter
   1. Mit der Zeit kann sich Staub auf den Lüfterflügeln ansammeln, wodurch diese unwuchtig werden und Geräusche verursachen können. Schalten Sie Ihren Computer aus und reinigen Sie die Lüfterflügel vorsichtig mit Druckluft oder einer weichen Bürste, um Staub oder Schmutz zu entfernen.
   2. Passen Sie die Lüftergeschwindigkeitseinstellungen im BIOS des Computers oder über die vom Motherboard-Hersteller bereitgestellte Software an. Eine geringere Lüftergeschwindigkeit kann helfen, den Geräuschpegel zu reduzieren. Achten Sie jedoch darauf, die Lüftergeschwindigkeit nicht zu niedrig einzustellen, da dies zu Überhitzung führen könnte.
3. FIO-Tasten und -Anschlüsse funktionieren nicht - Zugehörige Komponenten: FIO-Modul
   1. Stellen Sie sicher, dass die Kabel, die die FIO-Tasten und -Anschlüsse mit dem Motherboard verbinden, ordnungsgemäß angeschlossen sind. Manchmal können sich diese Kabel lösen oder getrennt werden, was zu Funktionsproblemen führt.
   2. Das erneute Anschließen der Kabel kann schlechte Verbindungen beheben. Trennen Sie vorsichtig alle Kabel, warten Sie einen Moment und stecken Sie sie dann wieder in die entsprechenden Anschlüsse am Motherboard.
   3. Wenn das erneute Anschließen der Kabel das Problem nicht löst, tauschen Sie bitte das FIO-Modul aus.

SERVICE UND SUPPORT
Besuchen Sie unsere mehrsprachige Website unter https://www.asus.com/support/
