Barebones RAILROAD - Laternen-Handbuch

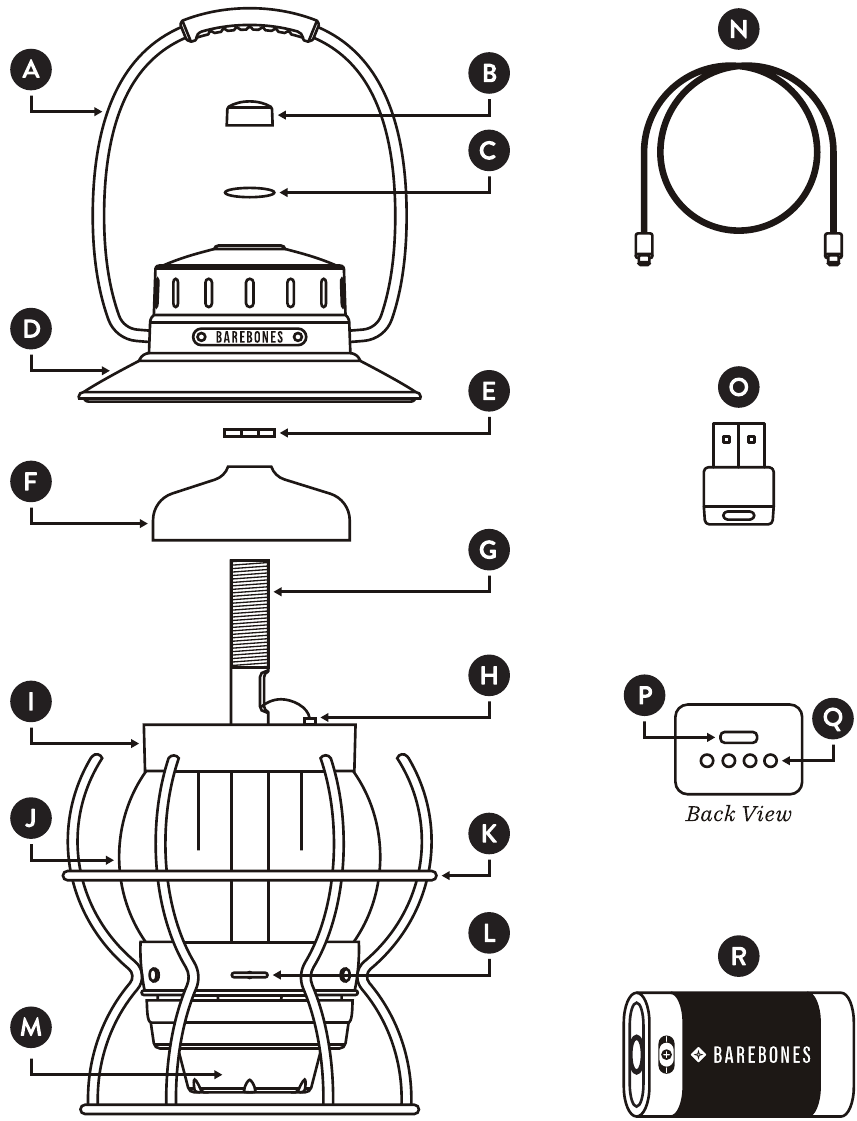

PRODUKTKOMPONENTEN
ÜBERSICHT
- Griff
- Schraubverschluss
- Gummidichtung
- Metallhaube
- Sechskantmutter
- Wasserschutzmantel
- Mittelstange
- Kabelverbinder
- LED-Modul
- Glaskolben
- Käfig
- Dimmschalter
- Batteriegehäuse
- USB-C zu USB-C
Kabel enthalten - USB-C zu USB-A
Adapter enthalten - USB-C-Anschluss
- Batterielebensdaueranzeige
- Li-ion Batterie 2-18650
Barebones-spezifisch
ENTFERNEN SIE NICHT
DIE PLASTIKFOLIE DER BATTERIEEINHEIT
SCHNELLE ANWENDUNG
Batterie vor Gebrauch einlegen.
- Drehen Sie das Batteriegehäuse gegen den Uhrzeigersinn, um es zu entriegeln und den Batterieschacht freizulegen.
- Während Sie die Laterne auf den Kopf halten, die Li-ion Batterie mit der Oberseite nach unten in den Batterieschacht einführen. Die Oberseite der Batterie ist markiert mit
![]()
- Bringen Sie das Batteriegehäuse wieder an, indem Sie es nach unten drücken und im Uhrzeigersinn drehen, bis es einrastet.
- Für optimale Leistung vor dem ersten Gebrauch vollständig aufladen.
ENTFERNEN SIE NICHT DIE PLASTIKFOLIE DER BATTERIEEINHEIT
Befolgen Sie die Schritte 1-4 zum Batteriewechsel.
BEDIENUNGSANLEITUNG
LADEN
Stecken Sie ein Ende des USB-C-Kabels in den USB-C-Anschluss und das andere Ende in eine externe Stromquelle.
Hinweis: Verwenden Sie den mitgelieferten USB-C- zu USB-A-Adapter, wenn Sie keine USB-C-Stromquelle haben.
STROM & HELLIGKEIT
Verwenden Sie den Dimmschalter, um die Laterne ein- und auszuschalten und die Helligkeit einzustellen
| Einschalten: | Im Uhrzeigersinn aus der Aus-Position |
| Helligkeit: | Einstellen durch Drehen des Schalters im Uhrzeigersinn (heller) und gegen den Uhrzeigersinn (dunkler). |
| Ausschalten: | Gegen den Uhrzeigersinn bis zum Klick |
FAQ
WIE OFT SOLLTE ICH DIE BATTERIE AUFLADEN?
Um die Lebensdauer der Li-ion Batterie zu verlängern, ist es wichtig, sie geladen zu halten. Die Batterie muss alle sechs Monate geladen werden, auch wenn sie nicht regelmäßig verwendet wird.
WARUM BLINKT DIE BATTERIELEBENSDAUERANZEIGE?
Die Batterielebensdaueranzeige beginnt zu blinken, wenn es Zeit ist, die Batterie aufzuladen.
WO BEKOMME ICH EINE ERSATZBATTERIE?
Die Railroad Laterne ist nur mit der Barebones-spezifischen Li-ion Batterie 2-18650 | 4400mAh 3.7V 16.28Wh kompatibel. Andere Marken, Größen, Kapazitäten oder Typen können die Laterne beschädigen.
Ersatz-Barebones-Batterien können unter www.barebonesliving.com erworben werden.
AUSTAUSCH DES GLASKOLBENS
BEVOR SIE BEGINNEN
Es ist wichtig festzustellen, ob der Glaskolben Ihrer Laterne ersetzt werden kann. Drehen Sie Ihre Laterne auf den Kopf, um die Unterseite zu sehen. Wenn ein Kompass-Logo auf der Unterseite des Batteriegehäuses aufgedruckt ist, kann der Glaskolben Ihrer Railroad Laterne ersetzt werden.
WENN SIE KEIN KOMPASS-LOGO HABEN
Wenn das Kompass-Logo nicht auf der Unterseite des Batteriegehäuses aufgedruckt ist, kann das Glas Ihrer Version der Railroad Laterne nicht ersetzt werden. Bitte kontaktieren Sie den Kundendienst, wenn Sie Fragen haben.
ENTFERNEN DES GLASKOLBENS
Befolgen Sie diese Schritte, um den Glaskolben zu reinigen oder zu ersetzen.
- Schraubverschluss und Gummidichtung abschrauben und entfernen.
- Heben Sie Griff und Metallhaube direkt von der Mittelstange an.
- Schrauben Sie die Sechskantmutter vom Gewindeabschnitt der Mittelstange ab.
LESEN SIE DIE NÄCHSTEN SCHRITTE SORGFÄLTIG, BEVOR SIE FORTFAHREN
Das LED-Modul ist vom Wasserschutzmantel bedeckt und muss zuerst entfernt werden, um die Verkabelung zu trennen.
- Entfernen Sie zuerst den Wasserschutzmantel, indem Sie ihn direkt von der Mittelstange anheben.
- Trennen Sie den Kabelverbinder durch sanftes Anheben.
Stecken Sie das Kabel in das Loch an der Seite der Mittelstange. - Heben Sie das LED-Modul von der Mittelstange an.
Hinweis: Legen Sie das LED-Modul nach dem Entfernen sicher verkehrt herum auf eine flache Oberfläche, um eine Beschädigung der LEDs zu vermeiden.
- Entfernen Sie den Glaskolben.
ZUSAMMENBAU DES PRODUKTS
- Setzen Sie den Glaskolben in die richtige Position über der Mittelstange.
- Schieben Sie das LED-Modul über die Mittelstange. Richten Sie das LED-Modul an den zwei Stiften der Mittelstange aus.
- Der Kabelverbinder sollte mit dem Loch an der Seite der Mittelstange übereinstimmen.
- Ziehen Sie die Verkabelung von der Mittelstange und verbinden Sie sie mit dem Kabelverbinder.
- Schieben Sie den Wasserschutzmantel über die Mittelstange und legen Sie ihn auf das LED-Modul.
- Schrauben Sie die Sechskantmutter durch den Gewindeabschnitt der Mittelstange. Die Sechskantmutter kann handfest angezogen werden. Nicht überdrehen.
- Setzen Sie die Metallhaube über die Mittelstange auf den Käfig. Unter der Metallhaube befinden sich zwei Aussparungen, die mit der Oberseite des Käfigs übereinstimmen. Die Barebones-Logoplatte ist mit dem Netzschalter ausgerichtet.
- Legen Sie die Gummidichtung über die Mittelstange und ziehen Sie den Schraubverschluss handfest an.
SPEZIFIKATIONEN
| LED | 3.2W WARME FILAMENTE IM EDISON-STIL |
| LUMEN | NIEDRIG: 35 | HOCH: 200 |
| TEMPERATUR | 3000K |
| SPANNUNG | 3.6V DC |
| BATTERIE | LI-ION 2-18650 | 4400mAh 3.7M 16.28Wh |
| BETRIEBSDAUER | NIEDRIG: 100+ Std. | HOCH: 3.5 Std. |
| LADEZEIT | 4-6 Std. |
| EINGANG | 5V USB-C |
| ABMESSUNGEN | 6.5" x 6.5" x 9.5" (12.75" mit GRIFF) |
