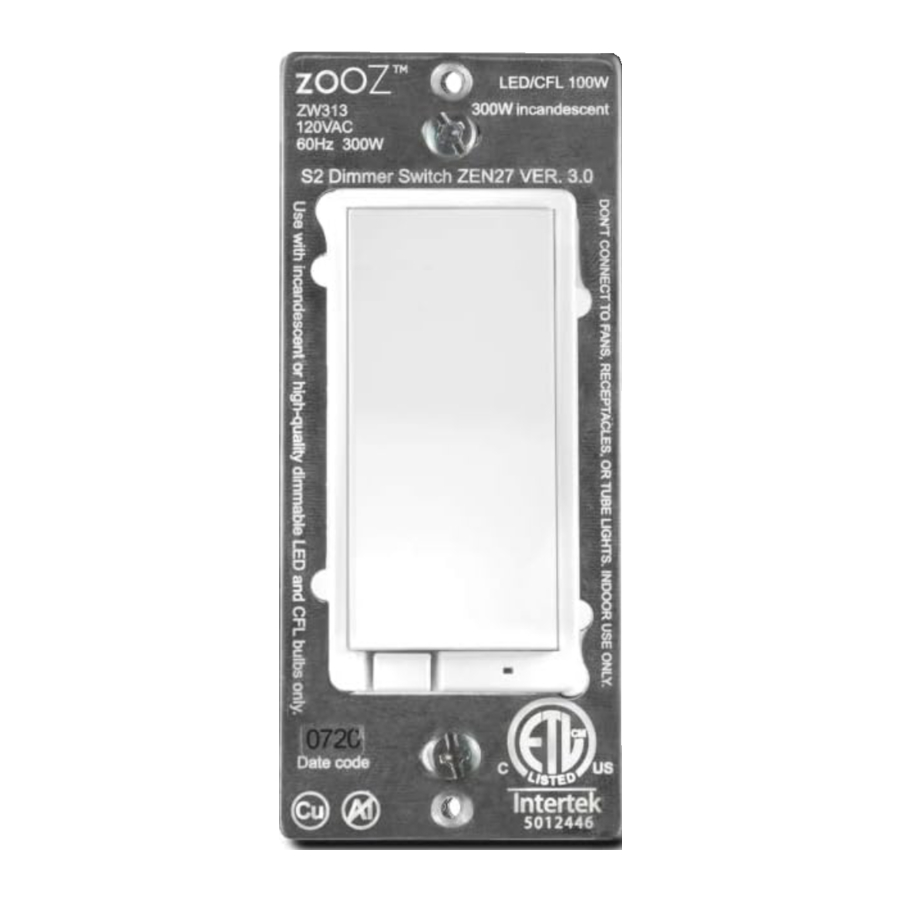

ZooZ S2 - DIMMER SCHALTER Handbuch

FUNKTIONEN

• Manuelle oder Z-Wave Ein-/Aus- und Helligkeitssteuerung
• Einfacher Direkt-3-Wege-Schalter: Verbindung mit vorhandenen Ein-/Ausschaltern in 3-Wege-, 4-Wege- und 5-Wege-Setups, kein Zusatzschalter erforderlich.
• Szenensteuerung: Mehrfach-Tipp-Auslöser (von ausgewählten Hubs unterstützt)
• Smart-Leuchtmittel-Modus: Relais deaktivieren und das Licht über Z-Wave steuern
• Nachtlicht-Modus: Im Aus-Zustand nach unten drücken, um die Beleuchtung auf 20 % einzuschalten
• Doub e tap (Doppeltippen) für volle Helligkeit + weitere erweiterte Einstellungen
• Integriertes Z-Wave Plus Signal-Repeater zur Erweiterung der Netzwerkreichweite
• S2-Sicherheitsprotokoll und der neueste 500er Z-Wave-Chip

SPEZIFIKATIONEN

• Modellnummer: ZEN27VER. 3.0
• Z-Wave Signalfrequenz: 908.42 MHz
• Leistung: 120 VAC, 60 Hz
• Maximale Last: 100 W LED, 300 W Glühlampe, NICHT verwenden mit Ventilatoren, Steckdosen, Kronleuchtern oder Leuchtstoffröhren
• Reichweite: Bis zu 100 Fuß Sichtlinie
• Betriebstemperatur: 32-104ºF (0-40ºC)
• Installation und Verwendung: Nur in Innenräumen

Dies ist ein elektrisches Gerät – bitte seien Sie vorsichtig bei der Installation und Bedienung des Dimmerschalters. Die Fernsteuerung von Geräten kann zu unbeabsichtigter oder automatischer Aktivierung der Stromversorgung führen.
Verwenden Sie dieses Z-Wave-Gerät nicht zur Steuerung von Elektroheizungen oder anderen Geräten, die unbeaufsichtigt eine Brand-, Verbrennungs- oder Stromschlaggefahr darstellen.
Um das Risiko von Überhitzung und möglichen Schäden an anderen Geräten zu verringern, installieren Sie dieses Gerät nicht zur Steuerung einer Steckdose; eines motorbetriebenen Geräts; einer Leuchtstofflampe; oder einer über einen Transformator versorgten Leuchte.

VOR DER INSTALLATION

Dieser Schalter ist für die Installation in Übereinstimmung mit dem National Electric Code und den örtlichen Vorschriften vorgesehen. Es ist empfohlen, dass ein lizenzierter Elektriker diese Installation durchführt.

LESEN SIE ES!

1. LAST PRÜFEN: nur Beleuchtung (100W für LEDs, 300W für Glühlampen), SCHLIESSEN SIE DIESEN SCHALTER NICHT AN STECKDOSEN ODER LEUCHTSTOFFRÖHREN AN.
2. STROM ABSCHALTEN: Schalten Sie die Stromversorgung des Stromkreises im Sicherungskasten ab, bevor Sie beginnen. Wenn Sie in einer Mehrfachschalterdose mit mehreren Stromkreisen installieren, schalten Sie die Stromversorgung an allen Stromkreisen ab.
3. KABEL PRÜFEN: Last (meist schwarz), Phase (meist schwarz), Neutralleiter (meist weiß) und Erdung (meist blank) markieren. Nur 14 AWG Kabel! Verlassen Sie sich nicht ausschließlich auf Ihr Multimeter, um die Kabel zu identifizieren!

   SIE SIND SICH NICHT SICHER, WAS SIE SEHEN? WIR HELFEN IHNEN! SUPPORT.GETZOOZ.COM SENDEN SIE UNS BILDER VON IHREM SETUP, BEVOR SIE KABEL TRENNEN.
4. ALTEN SCHALTER ENTFERNEN: Trennen Sie die Kabel und beschriften Sie diese mit den mitgelieferten Etiketten.
5. Z-WAVE SCHALTER ANSCHLIESSEN: Befolgen Sie alle Installationsschritte sorgfältig. Verkabeln Sie den Schalter GENAU wie im Diagramm.

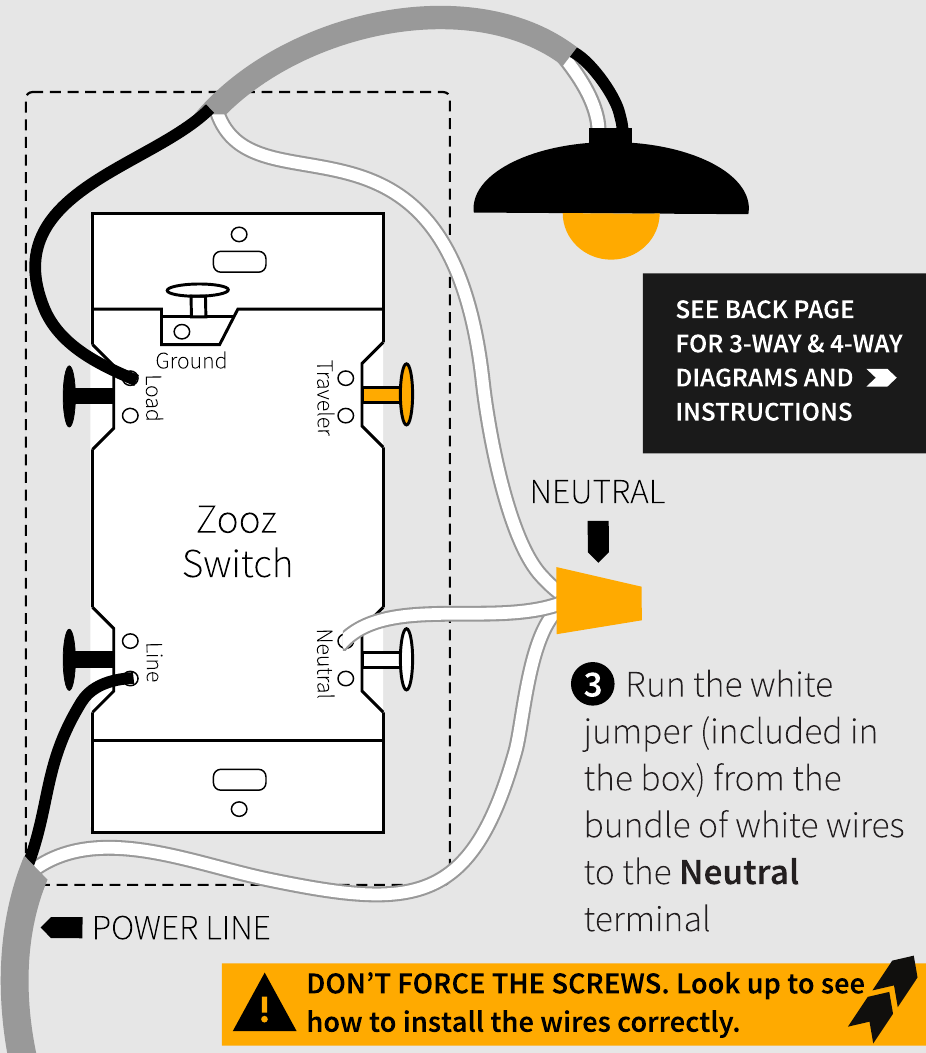

ZEN27 SCHALTPLAN FÜR EINPOLIGE INSTALLATION

1. Führen Sie das Erdungskabel (blank) in die Ground-Klemme ein (nicht im Diagramm gezeigt)
2. Führen Sie das Stromversorgungskabel in die Line-Klemme und das Lastkabel in die Load-Klemme ein. Last und Phase KÖNNEN NICHT vertauscht werden, stellen Sie also sicher, dass Sie sie richtig identifiziert haben!


SO INSTALLIEREN SIE DIE KABEL

1. LOCKERN: Drehen Sie die Schraube vorsichtig gegen den Uhrzeigersinn, um Platz für das Kabel zu schaffen. NICHT vollständig abschrauben.

2. HERUNTERDRÜCKEN: Sobald sie locker ist, drücken Sie die Schraube mit dem Finger nach unten, damit sie das Gewinde erfasst.

3. KABEL EINFÜHREN: Stellen Sie sicher, dass das Kabel perfekt gerade ist, und führen Sie es dann in die Klemme ein, während Sie die Schraube festhalten. WICKELN SIE KEINE KABEL UM DIE KLEMMSCHRAUBEN!

4. ANZIEHEN: Drehen Sie die Schraube im Uhrzeigersinn, um das Kabel festzuziehen. NICHT ZU FEST ANZIEHEN!

INSTALLATION ABSCHLIESSEN

Befestigen Sie Ihren Z-Wave Schalter mit Montageschrauben in der Dose und gehen Sie vorsichtig mit den Kabeln um.
Installieren Sie die Wandplatte und stellen Sie die Stromversorgung des Stromkreises wieder her.

SCHALTER TESTEN

Die LED-Anzeige sollte aufleuchten, sobald Sie die Stromversorgung wieder einschalten, wenn der Schalter (Licht) AUS ist. Tippen Sie auf die obere Wippe für EIN und auf die untere Wippe für AUS.

Wenn der Test fehlschlägt, überprüfen Sie bitte, ob:

• die Stromversorgung des Stromkreises vollständig wiederhergestellt ist
• die Verkabelung genau den Anweisungen entspricht
• die Last nicht zu groß ist und den Schalter überhitzt, wodurch er sich abschaltet

• Dieses Produkt sollte nach Abschluss von Gebäuderenovierungen in Innenräumen installiert werden.
• Vor der Installation sollte das Gerät an einem trockenen, staub- und schimmelfreien Ort gelagert werden.
• Installieren Sie den Schalter nicht an Orten mit direkter Sonneneinstrahlung, hohen Temperaturen oder hoher Luftfeuchtigkeit.
• Von Chemikalien, Wasser und Staub fernhalten.
• Stellen Sie sicher, dass das Gerät niemals in der Nähe von Wärmequellen oder offenem Feuer ist, um Brände zu vermeiden.
• Stellen Sie sicher, dass das Gerät an eine Stromquelle angeschlossen ist, die die maximale Lastleistung nicht überschreitet.
• Kein Teil des Geräts darf vom Benutzer ausgetauscht oder repariert werden.

Z-WAVE STEUERUNG

1. GERÄT HINZUFÜGEN zu Ihrem Hub

   Starten Sie die Einbindung (Kopplung) in der App (oder Weboberfläche).
   Sie sind sich nicht sicher, wie? Scannen Sie einen der QR-Codes unten für Schritt-für-Schritt-Anleitungen oder nehmen Sie Kontakt auf: www.support.getzooz.com
2. Schließen Sie die Einbindung am Schalter ab.
   DRÜCKEN SIE SCHNELL 3 MAL NACH OBEN

   Die LED-Anzeige blinkt blau, um die Kommunikation zu signalisieren, und leuchtet 3 Sekunden lang grün, wenn die Einbindung erfolgreich war, oder 3 Sekunden lang rot, wenn der Kopplungsversuch fehlschlägt.

BENÖTIGEN SIE HILFE?

ask@getzooz.com

Wählen Sie Ihren Hub und scannen Sie den QR-Code mit der Kamera Ihres Telefons. Klicken Sie dann auf den Link, um auf die Schritt-für-Schritt-Kopplungsanleitung zuzugreifen.

SmartThings

Hubitat

Wink

Vera

Weitere Tutorials und hilfreiche Tipps finden Sie unter www.support.getzooz.com

FEHLERBEHEBUNG

Der Schalter lässt sich nicht zu Ihrem System hinzufügen? Versuchen Sie Folgendes:

1. Leiten Sie EXKLUSION ein und tippen Sie dreimal schnell auf die untere Wippe.
2. Tippen Sie beim Hinzufügen 4-5 Mal schnell auf die obere Wippe.
3. Bringen Sie den Gateway-Controller (Hub) näher an den Schalter heran, er könnte außerhalb der Reichweite sein.
4. Fehlerbehebungstipps für Ihren Hub finden Sie unter www.support.getzooz.com

Der Schalter steuert die Lichter nicht mehr manuell? Versuchen Sie Folgendes:

1. Schalten Sie den Strom am Leistungsschalter aus und prüfen Sie, ob sich kein Kabel gelöst hat.
2. Schließen Sie den Schalter vom Hub aus oder setzen Sie ihn zurück, falls die manuelle Steuerung versehentlich deaktiviert wurde.
3. Die Last ist möglicherweise inkompatibel, versuchen Sie es daher mit einer einzelnen Glühlampe.

EXKLUSION (GERÄT ENTFERNEN/ENTKOPPELN)

1. Bringen Sie Ihr Z-Wave-Gateway (Hub) wenn möglich in die Nähe des Schalters
2. Versetzen Sie den Z-Wave-Hub in den Exklusionsmodus (Sie sind sich nicht sicher, wie das geht? ask@getzooz.com)
3. Tippen Sie dreimal schnell auf die untere Wippe des Schalters (die LED-Anzeige beginnt blau zu blinken)
4. Ihr Hub bestätigt die Exklusion, die LED-Anzeige am Schalter leuchtet 3 Sekunden lang grün und das Gerät verschwindet aus der Geräteliste Ihres Controllers

WERKSEINSTELLUNG ZURÜCKSETZEN

Wenn Ihr primärer Controller fehlt oder nicht funktionsfähig ist, müssen Sie das Gerät möglicherweise auf die Werkseinstellungen zurücksetzen. Um den Reset-Vorgang manuell abzuschließen, tippen Sie zweimal schnell und halten Sie die obere Wippe beim dritten Mal gedrückt (tap-tap-tap'n'hold) für mindestens 10 Sekunden. Die LED-Anzeige blinkt, um einen erfolgreichen Reset zu bestätigen.

HINWEIS: Alle zuvor aufgezeichneten Aktivitäten und benutzerdefinierten Einstellungen werden aus dem Gerätespeicher gelöscht.

ERWEITERTE EINSTELLUNGEN

Bitte beachten Sie das Benutzerhandbuch Ihres Controllers für erweiterte Programmieranweisungen, da diese für jede Software leicht unterschiedlich sind.

Sie sind sich nicht sicher, wo Sie anfangen sollen? Gehen Sie zu www.support.getzooz.com für detaillierte Anweisungen, wie Sie die Einstellungen auf SmartThings, Vera und mehr ändern können.
Oder senden Sie uns einfach eine E-Mail: ask@getzooz.com

SCHALTER ANPASSEN

Hier ist eine Auswahl an Einstellungen, die zur Anpassung Ihres Dimmers verfügbar sind. Scannen Sie den QR-Code für eine vollständige Liste der Parameter und sehen Sie unten nach, wie Sie diese auf Ihrem Hub aufrufen können.

EINSTELLUNGEN SCANNEN

• Verhalten der LED-Anzeige: 6 x OBEN TIPPEN, um den Anzeigemodus zu ändern
• Smart-Birnen-Modus (Relais deaktivieren): 3 x TIPPEN & HALTEN OBEN (beim 4. Tippen halten)
• Verhalten bei Doppeltipp
• Einstellbare Dimmgeschwindigkeit und Anstiegsrate

Wählen Sie Ihren Hub und scannen Sie den QR-Code mit der Kamera Ihres Telefons. Klicken Sie dann auf den Link, um zu erfahren, wie Sie die erweiterten Einstellungen für den Schalter auf Ihrem Hub aufrufen und ändern können.

SmartThings

Hubitat

Home Assistant

Vera

SZENENSTEUERUNG

Sie können mit diesem Schalter Szenen auslösen oder andere verbundene Geräte in Ihrem Netzwerk steuern. Aktivieren Sie einfach die Einstellung in Parameter13 und überprüfen Sie, ob Ihr Hub die Szenensteuerung unterstützt. Weisen Sie Szenen oder Aktionen 1-Tipp, 2-Tipp, 3-Tipp, 4-Tipp und 5-Tipp sowie Halten und Loslassen für jede der Wippen zu.

Scannen Sie den QR-Code für Anweisungen zur Szenensteuerungs-Programmierung auf Ihrem Hub.

FRAGEN?

ask@getzooz.com

ASSOZIATION

Dieser Dimmer unterstützt Gruppe 1 mit bis zu 1 Gerät für die Lifeline-Kommunikation und Gruppe 2 und 3 mit bis zu 5 Geräten. Dieses Gerät sendet BASIC REPORT an Gruppe 1, BASIC SET an Gruppe 2 und MULTILEVEL an Gruppe 3 (für Fern-Dimmen), wenn es manuell bedient wird.

Sie können eine direkte Assoziation einrichten, damit der Schalter ein anderes Z-Wave-Gerät unabhängig vom Hub über Gruppe 2 und 3 steuert. Nicht jeder Hub bietet direkte Assoziationseinstellungen in der Oberfläche an. Besuchen Sie daher www.support.getzooz.com, um zu sehen, ob Ihr System direkte Assoziation zulässt.

Dieses Produkt kann in jedes Z-Wave-Netzwerk mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen aufgenommen und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren herstellerunabhängig als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen. Dieses Produkt verfügt über das neueste Security 2 (S2)-Framework, um Hacking-Risiken in Smart-Home-Netzwerken zu eliminieren. Dieses Gerät ist mit einem einzigartigen Authentifizierungscode für eine vertrauenswürdige drahtlose Kommunikation ausgestattet.

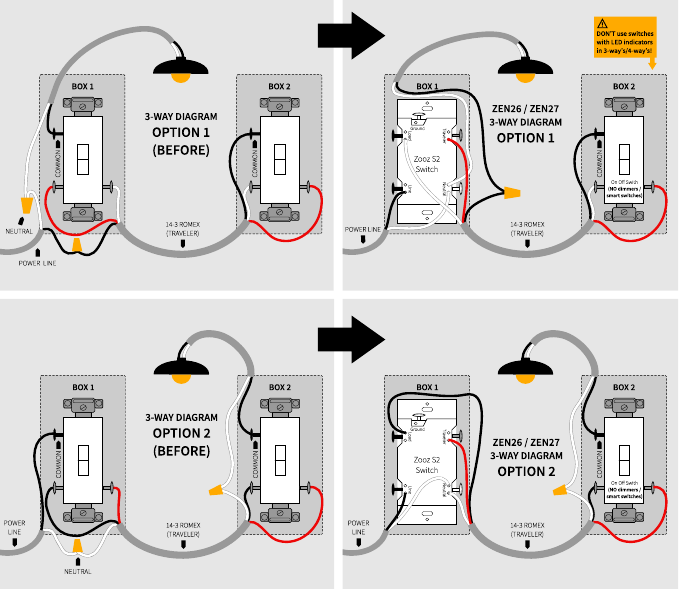

ZEN27 VERKABELUNGSDIAGRAMME FÜR DIE GÄNGIGSTEN 3-WEGE-INSTALLATIONEN

STOPP!
Die Position von Kabeln und Schrauben sowie die Farbkodierungen dienen nur zur Veranschaulichung. Sie sollten die Farben und Positionierungen in der Abbildung nicht blind befolgen. Identifizieren Sie immer alle Kabel, bevor Sie Zooz-Schalter installieren, und stellen Sie sicher, dass Sie die Diagramme genau an Ihr Setup anpassen können. Experimentieren Sie nicht und versuchen Sie keine „Trial-and-Error“-Installation zu Ihrer eigenen Sicherheit.

HINWEIS!
Wenn Sie sich nicht sicher sind, wie Sie die Verkabelung identifizieren und die Installation abschließen sollen, wenden Sie sich bitte an einen qualifizierten Elektriker. Stellen Sie sicher, dass Sie alle Kabel korrekt identifiziert haben, bevor Sie den Schalter anschließen. Wenn Ihre Verkabelung nicht mit einem der unten stehenden Diagramme übereinstimmt, kontaktieren Sie unseren Support: ask@getzooz.com

NUR EIN/AUS-SCHALTER
Schließen Sie Zooz Z-Wave-Schalter nicht an einen vorhandenen 3-Wege-Dimmer, beleuchteten Schalter oder einen elektronischen Zusatzschalter an. Zooz-Schalter können nur mit mechanischen Ein/Aus-Schaltern in einer 3-Wege- oder 4-Wege-Schaltung verdrahtet werden! Zur Vereinfachung der Diagramme haben wir keine Anschlüsse für das Erdungskabel aufgenommen. Denken Sie daran, dass alle Zooz-Schalter gemäß den elektrischen Vorschriften verdrahtet werden müssen, wobei das Erdungskabel an die Erdungsklemme angeschlossen wird.

Installieren Sie Ihren Zooz S2-Schalter immer in der Dose mit direkter Verbindung zur Stromleitung. Die Diagramme und Anweisungen in diesem Handbuch gelten NUR für die Modelle ZEN26 und ZEN27!

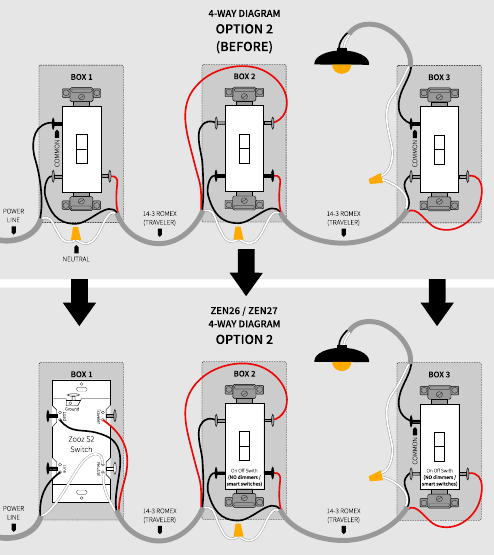

ZEN27 VERKABELUNGSDIAGRAMM FÜR DIE GÄNGIGSTE 4-WEGE-INSTALLATION

ÜBERPRÜFEN SIE DEN 3-WEGE-/4-WEGE-TYP!
Ihre 3-Wege- und 4-Wege-Schalter können eine andere Anschlussbelegung haben. Identifizieren Sie daher vor der Installation die Ein- und Ausgangsanschlüsse am 4-Wege-Schalter und den gemeinsamen Anschluss am 3-Wege-Schalter.

Das in diesem Gerät implementierte Simple Direct 3-Wege-/4-Wege-System ist eine einzigartige Z-Wave-Mehrpunktsteuerungslösung, die unter dem US-Patent 10,219,353 Bl. geschützt ist.

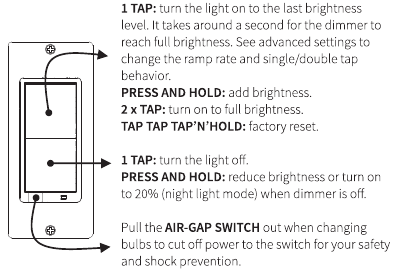

MANUELLE STEUERUNG

Für weitere Diagramme oder um individuelle Anweisungen anzufordern, besuchen Sie support.getzooz.com

SMART-LAMPEN VORHANDEN?

SCHLIESSEN SIE den Dimmer NICHT direkt an Ihre Smart-Lampe an. Fragen Sie uns nach Verdrahtungs- und Programmieranweisungen für die Ein-/Aus- und Helligkeitssteuerung Ihrer Smart-Lampe!

BRAUCHEN SIE HILFE?

Wenn Sie Schwierigkeiten haben, die Diagramme zu lesen, oder Ihr Verdrahtungs-Setup hier nicht finden, nehmen Sie Kontakt mit uns auf! Wir haben weitere 3-Wege-, 4-Wege- und 5-Wege-Diagramme und Anleitungen. Es gibt viele Möglichkeiten, Mehrpunkt-Steuerungs-Setups zu verdrahten. Versuchen Sie die Installation daher nur, wenn Ihre Verdrahtung mit den hier gezeigten Diagrammen übereinstimmt, zu Ihrer eigenen Sicherheit.

www.support.getzooz.com
ask@getzooz.com
