Nubert nuConnect trX - Transceiver-Handbuch

Auspacken und Lieferumfang

Auspacken
Um mögliche Schäden am Gehäuse des Geräts zu vermeiden, verwenden Sie beim Auspacken keine scharfen oder spitzen Gegenstände. Bitte bewahren Sie die Verpackung an einem sicheren Ort auf, falls Sie das Gerät zu einem späteren Zeitpunkt transportieren müssen.

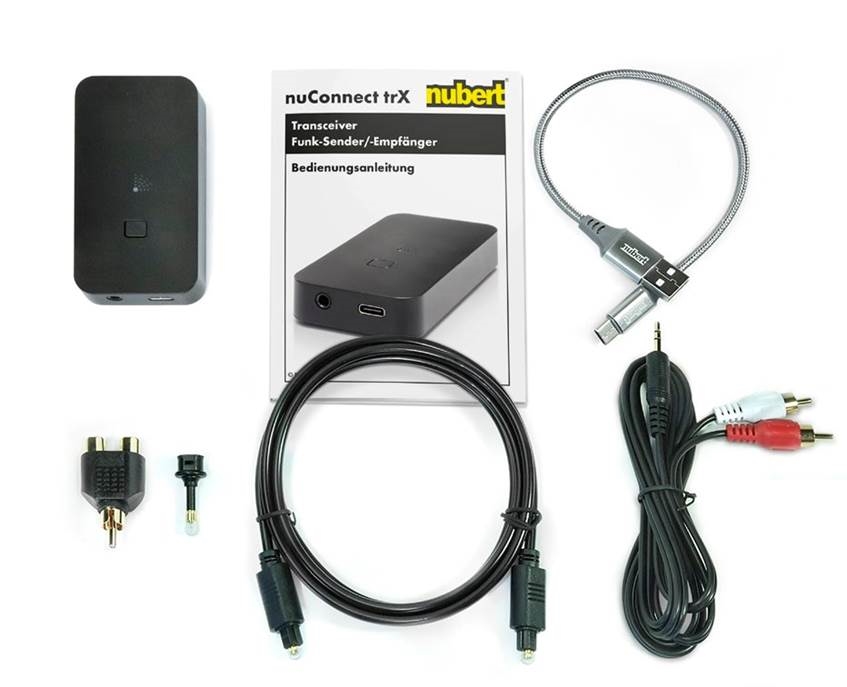

Lieferumfang
Wenn die Lieferung vollständig ist, enthält sie die folgenden Teile:

• 1 nuConnect trX
• 1 USB-A – USB-C Kabel, 20 cm
• 1 3,5mm Klinke – Cinch-Kabel, 1,5 m
• 1 TOSLINK Glasfaserkabel, 1,5 m
• 1 TOSLINK – 3,5 mm optischer Klinkenadapter
• 1 Cinch 1x Stecker – 2x Buchse Y-Split-Adapter

Übersicht

Konzept

Der nuConnect trX ist ein sogenannter Transceiver, was bedeutet, dass er je nach Anwendung entweder als Sender oder als Empfänger konfiguriert werden kann. Um eine vollständig drahtlose Kette nur mit dem trX zu erstellen, benötigen Sie zwei trX: Einen als Sender konfiguriert, einen als Empfänger konfiguriert.
Bei Verwendung als Teil des Nubert X-Connect Systems ist der trX mit einer Vielzahl von Lautsprechern und Geräten kompatibel, z. B. nuPro X und XS Lautsprechern, nuSub XW Subwoofern und dem nuConnect ampX. Wenn Sie ihn zusammen mit einem dieser Lautsprecher und Geräte verwenden, benötigen Sie normalerweise nur einen trX.
Der nuConnect trX kann auf viele verschiedene Arten und in vielen Konfigurationen verwendet werden – lesen Sie mehr über einige der typischen Anwendungen auf der Rückseite dieses Handbuchs.

Platzierung

Stellen Sie sicher, dass der nuConnect trX auf einer ebenen, festen Oberfläche platziert ist und dass er genügend Freiraum um sich herum hat, damit die Luft frei zirkulieren kann.

Anschlüsse

Schließen Sie alle Kabel an, bevor Sie den trX konfigurieren. Verwenden Sie die mitgelieferten Kabel und Adapter und schließen Sie zuerst die Signalkabel an. Sie haben folgende Optionen:
Sendermodus – die Anschlüsse sind Eingänge:

• Line In (3,5 mm Kombi-Klinke)
• Optischer Eingang (3,5 mm Kombi-Klinke)
• USB In (USB-C-Buchse)

Empfängermodus – die Anschlüsse sind Ausgänge:

• Line Out (3,5 mm Kombi-Klinke)
• USB Port Out (USB-C-Buchse)

Stromversorgung / Einschalten

Falls Sie dies noch nicht getan haben, schließen Sie die USB-Buchse an ein geeignetes Netzteil (z. B. USB-Netzteil, PC) an. Der nuConnect trX schaltet sich automatisch ein.

Modusauswahl

Sie erkennen den aktuellen Modus an der Farbe der Status-LED:

	Sender: Grün, Weiß oder Pink
	Empfänger: Blau oder Gelb

Wenn Sie den Modus ändern möchten, halten Sie die Steuertaste 8 Sekunden lang gedrückt, der trX wird dann im neuen Modus neu starten.

Drahtlose Verbindung

Im Auslieferungszustand ist der trX mit keinem Gerät gekoppelt, die Status-LED blinkt langsam.
Halten Sie die Steuertaste 3 Sekunden lang gedrückt, um den Kopplungsvorgang zu starten. Der trX sucht nun 2 Minuten lang nach einem kompatiblen Sender (Master) oder Empfänger (Slave). Die Status-LED blinkt während der Suche schneller.
Starten Sie als Nächstes den Kopplungsvorgang am Master- oder Slave-Gerät. Dies geschieht normalerweise, indem Sie zum Setup-Menü navigieren und entweder wls master oder wls slave auswählen. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des Geräts.
Die beiden Geräte werden nun verbunden. Sobald die Verbindung hergestellt ist, leuchtet die Status-LED dauerhaft.

Auswahl eines Ein- oder Ausgangs

Durch kurzes Drücken der Steuertaste (<1 Sekunde) wechseln Sie den Ein- oder Ausgang

Sendermodus
Anschlüsse sind Eingänge

3.5 mm combo-jack	USB-C socket
Line In Grüne LED	USB-DAC Weiße LED
SPDIF optisch Pinke LED

Empfängermodus
Anschlüsse sind Ausgänge

3.5 mm combo-jack	USB-C socket
Line Out Gelbe LED	Digital Port Out Blaue LED

Technische Informationen

Verbinden des trX mit Computern
Der nuConnect trX verfügt über einen integrierten sogenannten Class Compliant USB-DAC, was bedeutet, dass der trX automatisch von Windows- und macOS-Betriebssystemen erkannt wird, die ihrerseits die notwendigen Treiber installieren. Bei Bedarf können Sie das Wiedergabegerät manuell im System-Einstellungsmenü Ihres Betriebssystems auswählen.

Automatischer Stand-by verbundener Geräte
Modus: der trX als Sender
Wird die Stromversorgung des trX unterbrochen, werden die mit dem trX verbundenen Geräte, wie nuPro X Aktivlautsprecher oder nuSub Subwoofer, in den Stand-by-Modus versetzt. Sobald der trX wieder eingeschaltet wird, schaltet sich das angeschlossene Gerät oder der Lautsprecher wieder ein, sofern diese Funktion unterstützt wird.

Die Lautstärke von nuPro X Lautsprechern im wls slave Modus kann nicht angepasst werden. Schließen Sie keine Geräte mit festem Ausgangspegel (z. B. einen CD-Player) an den trX an, wenn der trX als Sender konfiguriert und mit nuPro X Lautsprechern im wls slave Modus gekoppelt ist. Verwenden Sie immer einen Vorverstärker mit Pegelanpassung (z. B. einen AV-Receiver).

Drahtlose Reichweite

Für optimale Reichweite und Stabilität stellen Sie sicher, dass sich Sender und Empfänger in Sichtlinie zueinander befinden.
Eine freie Platzierung, z. B. neben Ihrem AV-Receiver, nicht dahinter, hilft ebenfalls. Unter diesen Bedingungen kann mit zwei trXs eine Reichweite von bis zu 50 Metern erreicht werden. Wände und andere Objekte begrenzen die Reichweite erheblich, aber selbst unter schwierigen Bedingungen beträgt die Reichweite 10 – 15 Meter.

Typische Anwendungen

Phonokabel ersetzen

Geräte (Beispiele)	Sender:	nuConnect trX
	Empfänger:	nuConnect trX

Sie können zwei nuConnect trX verwenden, um ein Stereo-Phonokabel zu ersetzen. Dies empfiehlt sich als Alternative zu langen Kabelwegen oder in Situationen, in denen die räumlichen Gegebenheiten die Verwendung eines Kabels unpraktisch oder unmöglich machen.

• Konfigurieren Sie einen nuConnect trX als Sender (Line In, grüne LED) und einen anderen als Empfänger (Line Out, gelbe LED).

Hinweis:
Im Vergleich zu einer kabelgebundenen Verbindung fügt eine kabellose Verbindung mit dem trX dem Signal eine Latenz (Verzögerung) von 20 ms hinzu.

Erstellen einer vollständig unabhängigen Zone mit nuPro X-Serie Lautsprechern

Geräte (Beispiele)	Sender:	nuPro X-8000
	Empfänger:	nuConnect trX m. nuPro X-3000 in Zone 2

Im wls-Slave-Modus wird ein nuPro X Lautsprecher von einem Master-Lautsprecher gesteuert und seine Lautstärke kann nicht unabhängig geregelt werden. Dieses Verhalten erleichtert den täglichen Betrieb in klassischen Zwei-Lautsprecher-Setups, kann aber problematisch sein, wenn Sie eine zweite, unabhängige Zone erstellen möchten. Um Ihre Zone 2 unabhängig zu machen, können Sie einen trX verwenden.

• Verbinden Sie den trX mit dem Digital Port-Eingang (USB) des Zone 2 Master-Lautsprechers (hier der X-3000). Konfigurieren Sie den trX als Empfänger (Digital Port Out,blaue LED) und paaren Sie ihn mit dem Master-Lautsprecher Ihrer Hauptzone (hier der X-8000).
• Die X-3000 funktioniert nun unabhängig von der Hauptzone. Musik aus der Hauptzone kann durch Auswahl des Port-Eingangs gehört werden.

Hinweis:
Das nuPro X-8000 Stereo-Paar der Hauptzone muss kabellos verbunden sein.

Kabellose Verbindung eines nicht-kabellosen Subwoofers mit nuPro X-Serie Lautsprechern

Geräte (Beispiele)	Sender:	nuPro X-4000
	Empfänger:	nuConnect trX m. nuVero AW-17 Subwoofer

Sie können den trX verwenden, um einem Subwoofer ohne integrierten drahtlosen Empfänger kabellose Konnektivität hinzuzufügen.

• Verbinden Sie den trX mit dem Line-Eingang Ihres Subwoofers.
• Konfigurieren Sie den trX als Empfänger (Line Out,gelbe LED) und paaren Sie ihn mit Ihrem nuPro X Master-Lautsprecher.

Hinweis:

• Das nuPro X Stereo-Paar muss kabellos verbunden sein.
• Der trX empfängt ein ungefiltertes Vollbereichssignal, die Übergangsfrequenz (Tiefpass) des Subwoofers muss am Subwoofer selbst eingestellt werden. Die Übergangsfrequenz (Hochpass) der nuPro Lautsprecher muss am Master-Lautsprecher im Menü System HP eingestellt werden.

Kabellose Verbindung nicht-kabelloser Aktivlautsprecher mit dem nuConnect ampX

Geräte (Beispiele)	Sender:	nuConnect ampX
	Empfänger:	nuConnect trX m. nuPro A-700

Sie können den trX verwenden, um Aktivlautsprechern ohne integrierten drahtlosen Empfänger kabellose Konnektivität hinzuzufügen.

• Verbinden Sie den Line Out des trX mit dem AUX In der nuPro A-700.
• Konfigurieren Sie den trX als Empfänger (Line Out,gelbe LED) und paaren Sie ihn mit Ihrem nuConnect ampX

Hinweis:

• Sie können den Power Port der A-700 zur Stromversorgung des trX verwenden.
• Der nuConnect ampX muss als wls master konfiguriert sein. Sie können jeden Lautsprecher der nuPro X- oder XS-Serie als Sender anstelle des ampX verwenden.
• Sie können den trX mit jedem Aktivlautsprecher mit analogem Line-Eingang verwenden.

Kabellose Verbindung eines nuSub mit Ihrem AV-Receiver

Geräte (Beispiele)	Sender:	nuConnect trX verbunden mit dem Sub Out eines AV-Receivers (AVR)
	Empfänger:	nuSub XW-900

Sie können einen nuConnect trX verwenden, um einen Subwoofer kabellos mit Ihrem AV-Receiver zu verbinden.

• Verbinden Sie den trX mit dem Sub Out des AVR unter Verwendung des mitgelieferten 3,5 mm Klinken-Phono-Kabels und des Y-Adapters.
• Konfigurieren Sie den nuConnect trX als Sender (Line In,grüne LED) und paaren Sie ihn mit Ihrem nuSub.

Hinweis:

• Versorgen Sie den trX über den USB Power Port Ihres AVR mit Strom, um die Auto-Standby-Funktionalität des nuSub nutzen zu können.
• Im Vergleich zu einer kabelgebundenen Verbindung fügt eine kabellose Verbindung mit dem trX dem Signal eine Latenz (Verzögerung) von 20 ms hinzu. Dies wird normalerweise durch die Raumkorrektur-Software des AVR kompensiert.
• Der über den trX angeschlossene Subwoofer muss auf eine relativ hohe Lautstärke eingestellt werden. Dies ist normal und beeinträchtigt die Leistung nicht.

Kabellose Verbindung aktiver Rear-Lautsprecher mit Ihrem AV-Receiver

Geräte (Beispiele)	Sender:	nuConnect trX verbunden mit den Pre-Outs Ihres AV-Receivers
	Empfänger:	nuPro X-3000

Der nuConnect trX erleichtert die kabellose Verbindung von nuPro X-Serie Lautsprechern mit Ihrem AV-Receiver (AVR).

• Wählen Sie den abzuspielenden Kanal im Menü der nuPro. Verbinden Sie den trX mit den Pre-Outs Ihres Receivers.
• Konfigurieren Sie den nuConnect trX als Sender (Line In,grüne LED) und paaren Sie ihn nacheinander mit jedem nuPro Lautsprecher.

Hinweis:

• Versorgen Sie den trX über den USB Power Port Ihres AVR mit Strom, um die Auto-Standby-Funktionalität der nuPro X Lautsprecher nutzen zu können.
• Im Vergleich zu einer kabelgebundenen Verbindung fügt eine kabellose Verbindung mit dem trX dem Signal eine Latenz (Verzögerung) von 20 ms hinzu. Dies wird normalerweise durch die Raumkorrektur-Software des AVR kompensiert.
• Die über den trX verbundenen Lautsprecher müssen auf eine relativ hohe Lautstärke eingestellt werden. Dies ist normal und beeinträchtigt die Leistung nicht.

Kabellose Verbindung Ihres Fernsehers mit einem nuConnect ampX

Geräte (Beispiele)	Sender:	nuConnect trX verbunden mit dem optischen Ausgang Ihres Fernsehers
	Empfänger:	nuConnect ampX

Sie können den Ton Ihres Fernsehers mit dem trX kabellos an Ihren nuConnect ampX übertragen.

• Verbinden Sie den trX mit dem optischen Ausgang Ihres Fernsehers und konfigurieren Sie ihn als Sender (Optical In, pinke LED) und paaren Sie ihn mit dem ampX.

Hinweis:

• Der ampX muss als wls slave konfiguriert sein.
• Eine direkte Verbindung zu nuPro X Lautsprechern wird nicht empfohlen, da diese im Slave-Modus keine Steuerungsfunktionen bieten.

Kabellose Verbindung Ihres PCs mit einer Nubert X-Serie Soundbase

Geräte (Beispiele)	Sender:	nuConnect trX verbunden mit dem USB-Port eines PCs
	Empfänger:	nuPro XS-7500

Sie können den trX verwenden, um die auf Ihrem PC gespeicherte Musik auf Ihrer Soundbase abzuspielen.

• Verbinden Sie den trX mit einem USB-Port Ihres PCs.
• Konfigurieren Sie den nuConnect trX als Sender (USB-DAC, weiße LED) und paaren Sie ihn mit Ihrer Soundbase (setup / wls slave). Sie können Ihre Soundbase weiterhin normal verwenden und bedienen. Um Musik von Ihrem PC zu hören, wählen Sie den wireless input (kabellosen Eingang) auf der Soundbase.

Hinweis:
Anstelle der Soundbase können Sie den nuConnect ampX auf die gleiche Weise verbinden und verwenden.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich für die Klangwiedergabe in trockenen Räumen konzipiert. Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben. Jede andere Verwendung (insbesondere sicherheitsrelevante oder medizinische Nutzung, Installation in offener Umgebung wie IP-zertifizierte Produkte) gilt als unsachgemäß und kann zu Sachschäden oder sogar Personenschäden führen. Die Nubert electronic GmbH übernimmt keine Haftung für Schäden, die durch unsachgemäße Verwendung entstehen.

Sicherheitshinweise

Die gesamte Bedienungsanleitung, insbesondere die Sicherheitshinweise, müssen vor dem Anschluss und der Inbetriebnahme des Gerätes vollständig gelesen werden. Zu Ihrer eigenen Sicherheit beachten Sie unbedingt alle Warnungen und Sicherheitshinweise in diesem Handbuch und am Gerät. Dem Benutzer ist es nicht gestattet, andere als die beschriebenen Arbeiten am Gerät durchzuführen. Bewahren Sie dieses Dokument so auf, dass Sie jederzeit darauf zugreifen können. Des Weiteren ist es auch an mögliche Zweitbesitzer auszuhändigen.

Erklärung der Symbole

	Das Dreieckssymbol mit Ausrufezeichen (ohne zusätzlichen Kommentar) weist auf wichtige Hinweise zur Inbetriebnahme, Bedienung und Wartung des Gerätes hin. Der Begriff Achtung! neben dem Dreieckssymbol weist auf ein mittleres Risiko hin. Die Nichtbeachtung dieser Warnung kann zu Sachschäden führen. Der Begriff Gefahr! neben dem Dreieckssymbol weist auf ein hohes Risiko hin. Die Nichtbeachtung dieser Warnung kann zum Tod oder zu Personenschäden führen.
	Dieses Symbol weist darauf hin, dass Sie die Bedienungsanleitung und die Sicherheits- und Warnhinweise lesen und beachten müssen, um das Gerät zu betreiben.
	Geräte mit diesem Symbol dürfen nur in trockener Innenumgebung verwendet werden.

Allgemeine Hinweise

Lassen Sie das Gerät niemals unbeaufsichtigt in Betrieb.

eines Stromschlags!
Um das Risiko eines Stromschlags zu vermeiden, darf das Gerät vom Benutzer nicht geöffnet werden. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren des Gerätes. Servicearbeiten und Reparaturen sind qualifizierten, von Nubert autorisierten Spezialisten vorbehalten. Wenn Sie Service benötigen, wenden Sie sich bitte direkt an die Nubert electronic GmbH (info@nubert.de)!

des Erstickens!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Lautsprecher oder der Verpackung umgehen oder spielen. Stellen Sie sicher, dass Kinder keine Kleinteile vom Gerät entfernen können! Diese Teile könnten verschluckt werden und Erstickungsgefahr verursachen. Falls Teile verschluckt werden, kontaktieren Sie sofort einen Arzt!

von Verletzungen oder Schäden!
Achten Sie beim Bewegen des Gerätes darauf, Verletzungen und Schäden zu vermeiden!

Das Gerät kann nur vollständig ausgeschaltet werden, indem es von der Stromversorgung getrennt wird. Daher muss es so positioniert werden, dass Sie freien Zugang zum USB-Anschluss am Gerät oder zur Stromversorgung haben. Wenn eine der folgenden Situationen eintritt, muss das Gerät vom Netz getrennt werden. Kontaktieren Sie umgehend die Nubert electronic GmbH (info@nubert.de)!

• Das Gerät wurde beschädigt oder ist heruntergefallen.
• Netzkabel oder Stecker ist beschädigt
• Gegenstände oder Flüssigkeit sind in das Gerät gelangt
• Das Gerät war übermäßiger Feuchtigkeit oder Regen ausgesetzt.
• Das Gerät funktioniert nicht richtig oder weist eine erhebliche Leistungsminderung auf.
• Das Gerät riecht verbrannt, entwickelt Rauch oder macht ungewöhnliche Geräusche.

Verwenden Sie nur von Nubert empfohlendes Zubehör!

Installationsanleitung

Ein instabiler Standort kann das Gerät beschädigen.

• Stellen Sie das Gerät nur auf eine ebene, stabile Fläche und stellen Sie sicher, dass es nicht umgestoßen werden kann!
• Achten Sie auch darauf, dass keine unbeabsichtigte Zugbelastung auf die Kabel entstehen kann, um ein Umstoßen des Geräts oder eine Beschädigung der Anschlussbuchsen zu vermeiden!
• Halten Sie starke mechanische Erschütterungen vom Gerät fern!

Übermäßige Hitzeentwicklung im Gerät kann dessen Lebensdauer verkürzen oder zu Brand führen.

• Decken Sie das Gerät niemals ab! Stellen Sie sicher, dass eine ausreichende Luftzirkulation um das Gerät herum gewährleistet ist!
• Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen!
• Nicht direktem Sonnenlicht aussetzen!
• Stellen Sie niemals brennende Kerzen oder ähnliche offene Feuerquellen auf oder in die Nähe des Geräts!

Explosionsgefahr!
Die Installation an ungeeigneten Orten kann Explosionen verursachen. Verwenden Sie das Gerät nicht

• in Umgebungen, in denen Brand- oder Explosionsgefahr besteht!
• bei extrem niedrigen oder extrem hohen Temperaturen!
• in der Nähe von brennbaren Gasen oder Dämpfen!
• in der Nähe von starkem Staub!
• in der Nähe von brennbaren Materialien!

Stromschlaggefahr!
Das Gerät besitzt keinen besonderen Schutz gegen das Eindringen von Flüssigkeiten oder Gegenständen in das System. Es besteht daher die Gefahr eines Stromschlags.

• Berühren Sie das Gerät niemals mit nassen Händen!
• Verwenden Sie das Gerät nur an einem trockenen Ort!
• Betreiben Sie es nicht im Freien oder in feuchten Räumen!
• Das Gerät muss vor Flüssigkeiten aller Art, einschließlich Tropf- und Spritzwasser, geschützt werden.
• Stellen Sie keine flüssigkeitsgefüllten Behälter (z.B. Blumenvase) auf oder in die Nähe des Gerätes!
• Wird das Gerät von einer kalten Umgebung in einen warmen Raum gebracht, kann sich im Inneren des Geräts Kondenswasser bilden. Warten Sie mindestens sechs Stunden, bis das Gerät Raumtemperatur erreicht hat und trocken ist, bevor Sie es einschalten!
• Es dürfen keine Gegenstände oder Fremdkörper in das Gerät gelangen.
• Sollte das Gerät mit Flüssigkeiten in Berührung kommen oder sollten Gegenstände ins Innere gelangt sein, trennen Sie es bitte sofort vom Netz und kontaktieren Sie Nubert electronic GmbH (info@nubert.de)!

Allgemeine Anschlussanweisungen

• Stecken Sie den USB-Stecker des Netzteils nur in USB-Anschlüsse von vorgesehenen Geräten wie Computern oder USB-Netzteilen! Stellen Sie sicher, dass das Gerät 5 V DC von der Stromquelle erhält! Schließen Sie das Gerät nicht an andere Stromquellen an!
• Stellen Sie sicher, dass alle Anschlüsse korrekt vorgenommen wurden und alle Stecker fest in den Buchsen sitzen, bevor Sie das Gerät an die Stromquelle anschließen.
• Trennen Sie die Stromquelle, bevor Sie Kabelverbindungen ändern.
• Wenn Sie Verbindungen am Gerät trennen möchten, ziehen Sie immer am Stecker, niemals am Kabel!
• Verwenden Sie nur die dafür vorgesehenen Kabel und Anschlüsse! Andernfalls kann es zu Schäden oder Fehlfunktionen kommen.
• Wird das Gerät längere Zeit nicht benutzt oder unbeaufsichtigt gelassen, trennen Sie die Stromquelle, indem Sie das Netzkabel entweder am Gerät oder an der Stromquelle trennen!!
• Verwenden Sie nur von Nubert empfohlene Kabel und Zubehörteile!

Pflege- und Reinigungshinweise

• Unsachgemäße Handhabung des Gerätes kann zu Schäden führen.
• Trennen Sie vor der Reinigung des Geräts immer die Stromversorgung vom Netz!
• Verwenden Sie niemals scharfe Reinigungsmittel oder Lösungsmittel wie Benzin, Spiritus oder Ähnliches!
• Vergewissern Sie sich vor der Wiederinbetriebnahme, dass alle Anschlüsse korrekt sind, keine Kurzschlüsse vorliegen und das Gerät sowie das Netzteil vollständig trocken sind.

Service

Sollten Sie Fragen oder Probleme bei der Inbetriebnahme Ihres Nubert Systems haben, zögern Sie bitte nicht, unser Serviceteam zu kontaktieren:

• Telefon:
  0049 7171 8712-0
• E-Mail: info@nubert.de
• Bitte halten Sie Ihre Kundennummer bereit!

Technische Daten nuConnect trX

Produkttyp	Kabelloser Audio-Sender / -Empfänger
Audio-Sender Konfiguration
Eingang, Analog	1x LINE IN, unsymmetrisch (3,5 mm Klinke)
Eingang, Digital	1x SPDIF optisch (TOSLINK) max. 96 KHz, 24 Bit 1x USB (USB-C) max. 48 KHz, 16 Bit
Ausgang	1x Nubert X-Connect kabelloser Ausgang, Stereo, 192 KHz, 24 Bit
Audio-Empfänger Konfiguration
Eingang	1x Nubert X-Connect kabelloser Eingang, Stereo, 192 KHz, 24 Bit
Ausgang, Analog	1x unsymmetrisch (3,5 mm Klinke)
Ausgang, Digital	1x SPDIF, elektrisch (USB-C) (zur Verwendung mit Nubert Digital-Port-Eingängen)
Allgemein
Verstärkung, Sender zu Empfänger	0 dB
Latenz, Sender zu Empfänger	20 ms
Signal-Rausch-Verhältnis	118 dBA (SPDIF IN) 103 dBA (LINE IN)
THD+N	0.006% (A-bewertet) SPDIF IN/OUT 0.03% (A-bewertet) LINE IN/OUT
Frequenzgang	20 – 22 KHz (+0, -0.5 dB) SPDIF IN / OUT 20 – 22 KHz (+0, -0.5 dB) LINE IN / OUT
Eingangsempfindlichkeit	3 V rms (für 0 dB FS)
Max. Eingangspegel	3 V rms
Max. Ausgangspegel	3 V rms
Netzteilspannung	5 V DC
Leistungsaufnahme im Betrieb	1.5 Watts
Drahtlose Frequenzbänder	Sendeleistung
5180 – 5240 MHz	15.75 dBm / 37.6 mW
5736 – 5818 MHz	15.75 dBm / 37.6 mW
Abmessungen	4.7 x 1.7 x 9 cm
Gewicht	60 g

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Nubert nuConnect trX - Transceiver-Handbuch herunterladen

Verfügbare Sprachen
