Phanteks Glacier One D30 - Kühlerhandbuch

EINFÜHRUNG

DIESES HANDBUCH GILT FÜR DIE FOLGENDEN MODELLE

Legende

	Entfernen
	Installieren
	Lösen

Phanteks übernimmt keine Verantwortung für Schäden, die durch falsche Installation oder unsachgemäße Verwendung dieses Produkts entstehen.

LIEFERUMFANG

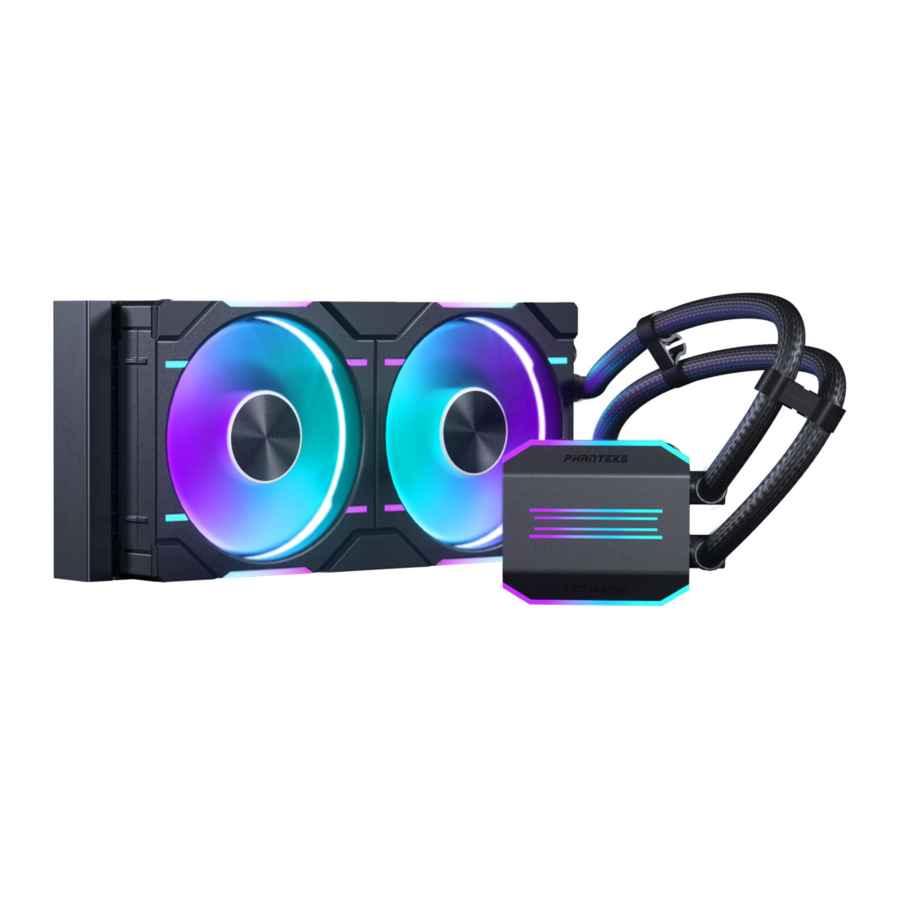

GLACIER ONE D30

ZUBEHÖR

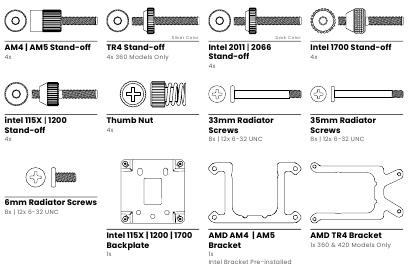

BEFESTIGUNGSMATERIAL

D30 ACCESSORIES

MAINBOARD VORBEREITEN

INTEL 115X | 1200 | 1700

1. Führen Sie die Backplate durch das Mainboard.

2. Befestigen Sie die Backplate mit den 4x Abstandshaltern. Achten Sie darauf, den korrekten Sockel-Abstandshalter zu verwenden.



ACHTUNG
Überprüfen Sie die Textur des Abstandshalters, um sicherzustellen, dass Sie den korrekten Sockel-Abstandshalter verwenden.

INTEL 2011 | 2066

Befestigen Sie die 4x Intel 2011 | 2066 Abstandshalter am Mainboard.

AMD AM4 | AM5

1. Entfernen Sie die Standard-Montagehalterungen.

2. Befestigen Sie die 4x AM4/AM5 Abstandshalter am Mainboard.

3. Entfernen Sie zuerst die vorinstallierte Intel-Halterung, indem Sie sie vom Kühlmodul schieben.

4. Bringen Sie die AM4/AM5-Halterung an, indem Sie sie auf das Kühlmodul schieben.


AMD TR4

1. Befestigen Sie die 4x silberfarbenen TR4 Abstandshalter am Mainboard.

2. Entfernen Sie zuerst die vorinstallierte Intel-Halterung, indem Sie sie vom Kühlmodul schieben.

3. Für den AMD TR4 Sockel schieben Sie die Halterung auf das Kühlmodul.


INSTALLATION DES CPU-BLOCKS

Befestigen Sie den CPU-Block mit den 4x Rändelmuttern an den Abstandshaltern auf dem Mainboard.

PROFI-TIPP
Die Wärmeleitpaste ist vorab aufgetragen. Weitere Wärmeleitpaste ist für zukünftige Installationen enthalten.

LÜFTER VORBEREITEN

ACHTUNG
Stellen Sie sicher, dass Sie alle Schritte im D30-120 Handbuch für die korrekte Installation lesen und befolgen.

GEHÄUSEINSTALLATION

1. Verwenden Sie die 30-mm-Radiatorschrauben, um die Lüfter am Radiator zu befestigen, und die 6-mm-Schrauben, um den Radiator direkt am Gehäuse zu befestigen.

2. Verwenden Sie die 35-mm-Radiatorschrauben, um den Lüfter am Radiator und am Gehäuse zu befestigen.


KABELINSTALLATION

PUMPENKABEL ANSCHLIESSEN

Verbinden Sie das Pumpenkabel mit einem verfügbaren 3- oder 4-Pin-Header auf dem Mainboard (Pumpen-Header, falls vorhanden). Alternativ können Sie den mitgelieferten Sata-zu-Pumpen-Adapter verwenden, um die Pumpe direkt vom Netzteil zu speisen.

SCHLAUCHCLIPS INSTALLIEREN

PROFI-TIPP
Lüfterkabel können durch die Mitte der Schlauchclips geführt werden.

Installieren Sie die (3x) mitgelieferten Schlauchclips für eine ordentliche Kabelführung. Befestigen Sie die Clips einfach an den Schläuchen.

D-RGB ANSCHLIESSEN

Die D-RGB Pumpen- und Lüfterbeleuchtung benötigt einen Controller, um zu funktionieren. Verbinden Sie sie mit einem ARGB-fähigen Mainboard mithilfe des mitgelieferten D-RGB Mainboard-Adapters oder verwenden Sie einen Phanteks D-RGB Controller. Der Phanteks D-RGB Controller ist separat erhältlich (PH- CTHUB_DRGB_01)

D-RGB STEUERUNG

*Befolgen Sie das Mainboard-Handbuch für Anweisungen zur D-RGB Steuerung

D-RGB ERWEITERUNG

Phanteks D-RGB Controller
D-RGB LÜFTER Mit dem D-RGB Controller über den JST-Anschluss verbinden.

Mit weiteren D-RGB Produkten erweitern
Verbinden Sie Phanteks D-RGB Produkte miteinander über den JST-Anschluss in Reihe.

SUPPORT & GARANTIE

RMA & Technischer Support Amerika
Montag-Freitag 9:00-17:00 PST
+1(909)598-2115
support@phanteksusa.com
Social Media: @Phanteks

RMA & Technischer Support International
support@phanteks.com
Social Media: @Phanteks

Für Ersatzteile und optionale Upgrades besuchen Sie bitte:
www.axpertec.com (EU) | www.phanteksusa.com (US)

Phanteks Taiwan Inc.
11F., No. 150, Jian 1st Rd.,
Zhonghe Dist. New Taipei City 235
Taiwan

Importeur EU
Axpertec Int. B.V. (EU)
Sydneystraat 33
3047 BP Rotterdam
The Netherlands

Importeur US
Axpertec Inc. (US)
20465 E Walnut Dr. N
City of Industry, California 91789
United States

www.phanteks.com
