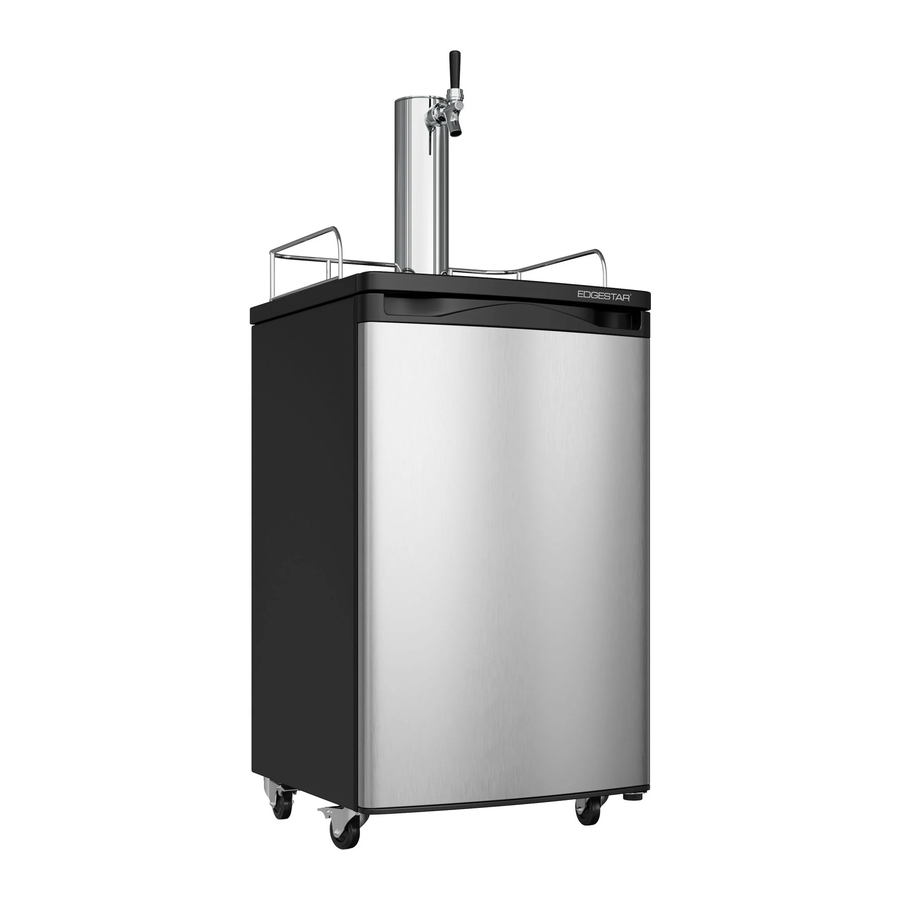

EdgeStar KC2000 - Kegerator-Handbuch

Teile und Funktionen

1. Zapfhahnhebel
2. Zapfhahn
3. Bierzapfsäule
4. Schutzgeländer
5. Abtropfschale
6. CO₂ Regler
7. CO₂ Schlauch
8. CO₂ Flasche (leer geliefert)
9. Flaschenhalter
10. American Sankey Keg Coupler
11. Bierfass-Bodenstütze aus Metall
12. Lenkrollen (x4) und Unterlegscheiben (x2)
13. Bierleitung
14. Halbfass (nicht enthalten)
15. Neopren-Unterlegscheibe
16. Schlauchschelle
17. Zapfhahnschlüssel
18. Säulenstopfen
19. Hinterer Ausbruchstopfen
20. Säulendichtung
21. Schrauben (4)

Benötigte Werkzeuge:

• Schraubenschlüssel
• Schlitzschraubendreher
• Zange/Klemmzange

Für weitere Informationen besuchen Sie edgestar.com

Lenkrollen installieren

Stellen Sie sicher, dass das Gerät leer ist (einschließlich der weißen Bierfass-Bodenstütze (#11)). Kippen Sie den Bierzapfer vorsichtig auf die Seite. Befestigen Sie die Lenkrollen (#12) am Gehäuse, indem Sie jede Metallhalterung in eine der vier Lenkrollenlöcher schrauben (Lenkrollen an der Vorderseite des Gehäuses erfordern die Unterlegscheiben #12). Stellen Sie das Gerät anschließend vorsichtig wieder aufrecht.

Hinweis: Lassen Sie den Spender 24 Stunden lang in aufrechter Position stehen, bevor Sie das Gerät anschließen.

Einschalten

Schließen Sie das Gerät an eine Standard-3-polige 110-Volt-Steckdose an. Drehen Sie den Thermostat im Uhrzeigersinn auf die gewünschte Temperatur. Die empfohlene Einstellung liegt zwischen 4 und 5 auf der Skala.

HINWEIS: Temperatureinstellungen können je nach Biersorte, Umgebungstemperatur und Vorlieben variieren. Wir empfehlen nicht, dieses Gerät an ein Verlängerungskabel anzuschließen.

Stopfen entfernen

Entfernen Sie vorsichtig den oberen Gehäusestopfen, der sich oben am Gerät befindet, indem Sie das Gehäuse öffnen und den Stopfen von innen mit der Hand durch die Oberseite des Gehäuses drücken. Verwenden Sie bei Bedarf einen Schlitzschraubendreher als Hebelwerkzeug.

Säule montieren

1. Legen Sie die schwarze Gummi-Säulendichtung (#19) flach auf die Oberseite des Gehäuses und richten Sie die vorgebohrten Löcher aus.

2. Packen Sie die Säule (#3) aus und wickeln Sie den Bierschlauch von unten ab. Führen Sie die klare Bierleitung durch die große Öffnung an der Oberseite des Gehäuses.

3. Platzieren Sie die Säule auf dem Gerät und richten Sie die Schraubenlöcher an der Unterseite der Säule an den vorgebohrten Löchern an der Oberseite des Gehäuses aus. Befestigen Sie die Säule, indem Sie die vier Säulenschrauben (#21) mit einem Kreuzschlitzschraubendreher an der Oberseite des Gehäuses anbringen. Der Zapfhahnanschluss für die Säule sollte nun zur Vorderseite des Gehäuses zeigen. Wenn die Säule nicht zur Vorderseite des Gehäuses zeigt, entfernen Sie sie und installieren Sie sie in der richtigen Position neu.


Geländer installieren

Nehmen Sie das Geländer (#4) und schieben Sie seine "Füße" in die Führungslöcher an der Oberseite des Gehäuses.

Griff & Abtropfschale installieren

Schrauben Sie den schwarzen Zapfhahnhebel (#1) auf den Zapfhahn (#2). Stellen Sie sicher, dass der Zapfhahn (#2) vertikal ist und der schwarze Hebel nach oben zeigt. Der Zapfhahn sollte zuerst "handfest" angezogen und dann mit dem Zapfhahnschlüssel (#17) gesichert werden. Platzieren Sie die Kunststoff-Abtropfschale (#5) oben auf dem Gehäuse unter dem Zapfhahn.

HINWEIS: Drehen Sie den Zapfhahn nicht, wenn er nicht richtig ausgerichtet ist. Entfernen Sie stattdessen den Zapfhahn mit dem Zapfhahnschlüssel und installieren Sie ihn in der gewünschten Position neu.

CO₂ kann gefährlich sein! CO₂-Flaschen enthalten unter Hochdruck stehendes Gas, das bei unsachgemäßer Handhabung gefährlich sein kann. Bitte mit Vorsicht handhaben.

Regler an CO₂-Flasche anschließen

Bevor Sie beginnen, stellen Sie sicher, dass die CO₂ Flasche (#8) voll und das Ventil vollständig geschlossen ist, indem Sie den Knopf im Uhrzeigersinn drehen, bis er stoppt. Befestigen Sie den CO₂ Regler (#6) an der CO₂ Flasche, indem Sie die Sechskantmutter auf der rechten Seite des Reglers auf das Flaschenventil schrauben. Ziehen Sie die Mutter handfest an, bis sie stoppt, und ziehen Sie sie dann leicht mit einem Schraubenschlüssel oder einer Zange nach.

HINWEIS: Normalerweise ist eine Faserdichtung erforderlich, um einen Regler an eine CO₂ Flasche anzuschließen, aber der mitgelieferte Standardregler enthält einen integrierten O-Ring. Sobald dieser O-Ring abgenutzt ist oder undicht wird, muss er ersetzt werden. Ersatzteile finden Sie auf kegerator.com.

CO₂-Flasche montieren

Montieren Sie nun den CO₂ Flaschenhalter (#9) am Gehäuse. Richten Sie die Löcher am Flaschenhalter an den vier vorhandenen Schrauben aus, die aus der Rückseite des Gehäuses herausragen, und schieben Sie den Halter nach unten, um ihn zu arretieren. Platzieren Sie die CO₂ Flasche mit angeschlossenem Regler in den Flaschenhalter. Positionieren Sie den CO₂ Regler im Halter so, dass Sie die Zahlen auf dem Manometer ablesen und einfachen Zugang zum Absperrventil haben.

CO₂-Schlauch an Regler anschließen

Stellen Sie sicher, dass das CO₂ Regler (#6) Absperrventil geschlossen ist, indem Sie überprüfen, ob der Hebel unter dem Hauptkörper senkrecht (9-Uhr-Position) zum Ventilanschlussstück steht. Entfernen Sie dann den schwarzen Gummistopfen von der Rückseite des Geräts.

1. Schieben Sie vom Inneren des Kegerators aus das Ende des CO₂ Schlauchs (#7) durch das vorgebohrte Loch und aus der Rückseite des Gehäuses.

2. Schieben Sie die Metallschlauchschelle (#16) über den CO₂ Schlauch, der von der Rückseite des Geräts kommt.

3. Befestigen Sie das Ende des CO₂ Schlauchs, das keinen Sechskantmutteranschluss hat, an dem Schlauchanschlussstück an der Unterseite des Reglers (#6).

4. Befestigen Sie den Schlauch, indem Sie die zuvor installierte Metallschlauchschelle (#15) ganz nach oben schieben, bis der Schlauch auf den Regler trifft. Ziehen Sie sie mit einem Schlitzschraubendreher fest. Stellen Sie sicher, dass die Schelle das Ventil nicht behindert.


CO₂-Schlauch an Kupplung anschließen

Entfernen Sie die Gummi-Schutzkappe an der Seite des Bierfass-Kupplers (#10). Befestigen Sie die Sechskantmutter am Ende des CO₂ Schlauchs (#7) an der Seite des Kupplers. Verwenden Sie einen Schraubenschlüssel, um die Sechskantmutter am Kuppler festzuziehen.

* Entfernen oder entsorgen Sie das graue Rückschlagventil an der Seite der Kupplung nicht. Dieses Teil verhindert, dass Flüssigkeit in den Regler gelangt, und sorgt außerdem für eine Abdichtung zwischen der Luftleitung und der Kupplung.

Bierleitung an Kupplung anschließen

Entfernen Sie die Gummikappe von der Oberseite der Kupplung. Legen Sie die Neopren-Unterlegscheibe (#15), die sich unter der Gummikappe befindet, auf die Oberseite des Kupplers (#10). Nehmen Sie die Sechskantmutter vom Ende der Bierleitung (klare Leitung, die vorinstalliert am Turm ist) und schrauben Sie sie auf die Oberseite des Bierfass-Kupplers, sodass die Neopren-Unterlegscheibe dazwischen liegt.

Fass anzapfen

Um den Bierfass-Kuppler (#10) an das Fass (#14) anzuschließen, stellen Sie zunächst sicher, dass der schwarze Zuggriff des Bierfass-Kupplers in der oberen Position (45°-Winkel) ist. Führen Sie den Bierfass-Kuppler in das Ventil oben auf dem Fass ein und drehen Sie ihn im Uhrzeigersinn, bis er bei etwa 90° stoppt, um den Kuppler zu arretieren. Ziehen Sie nun den Zapfhahnhebel heraus (weg vom Bierfass-Kuppler (#10)) und drücken Sie ihn nach unten, bis er einrastet. Achten Sie auf das "Klicken" des Zuggriffs, wenn er in die endgültige untere Position wechselt. Das Fass ist nun angezapft.

Hinweis:
Dieses Handbuch dient als Installationsanleitung. Obwohl es viele verschiedene Möglichkeiten gibt, dieses Kit zu installieren, empfehlen wir Ihnen, diese Anweisungen zu befolgen. Wenn Sie sich unsicher sind, ob Sie dieses Kit zusammenbauen können, suchen Sie professionelle Hilfe.

Regler kalibrieren

1. Bei geschlossenem Absperrventil am Regler (#6) (Hebel in der 9-Uhr-Position) öffnen Sie das Ventil an der Gasflasche (#8) vollständig, indem Sie es gegen den Uhrzeigersinn drehen.

2. Drehen Sie den Einstellknopf des Reglers langsam im Uhrzeigersinn, bis der gewünschte Druck auf dem oberen Manometer angezeigt wird. Durch Drehen des Knopfes im Uhrzeigersinn wird der Druck erhöht (+), gegen den Uhrzeigersinn verringert (-). Unter normalen Umständen empfehlen wir, den Regler auf 10-12 psi einzustellen. HINWEIS: Beim Anpassen des Drucks von einem höheren auf einen niedrigeren Druck müssen Sie den höheren Druck ablassen, indem Sie den manuellen Druckentlastungsventilring ziehen, der sich unten rechts am Regler befindet.

3. Sobald der gewünschte Druck eingestellt ist, öffnen Sie das Absperrventil, indem Sie den Hebel nach unten drehen (6-Uhr-Position oder parallel zur blauen Luftleitung). Gas sollte nun vom Regler zum Bierfass-Kuppler strömen. Sie werden hören, wie das Fass unter Druck gesetzt wird. Die Ausgabenadel wird kurzzeitig fallen, während sich der Druck ausgleicht. Danach kehrt die Nadel zu dem von Ihnen eingestellten Punkt zurück.

4. (Optional) Sobald Sie alle Druckeinstellungen vorgenommen haben, schrauben Sie den Sicherungsring (hinter dem Hauptstellknopf) im Uhrzeigersinn fest, bis er stoppt und am Gehäuse des Reglers anliegt. Dieser Schritt verhindert, dass der Einstellknopf den Druck erhöht. Sollten Sie jedoch den Druck erhöhen müssen, lösen Sie die Sicherungsmutter vom Gehäuse des Reglers und nehmen Sie die entsprechende Einstellung vor.


HINWEIS: Andere Bedingungen, wie Höhe, Biersorte und Temperatur, können Anpassungen erfordern. Es ist immer ratsam, nach jeder Einstellung des Reglers kurz am Druckentlastungsventilring des Reglers oder Kupplers zu ziehen, um eine genaue Ausgangsanzeige zu gewährleisten.

Zwei-Zapfhahn-Konfiguration

• Dieser Leitfaden dient ausschließlich zu Informationszwecken. Er ist eine Ergänzung zum Benutzerhandbuch.
• Bitte lesen Sie das Benutzerhandbuch für eine vollständige Beschreibung der Installation, Verwendung und Wartung. Wenn Sie Fragen zur Installation dieses Geräts haben, wenden Sie sich bitte an den EdgeStar-Service unter 866.319.5473 oder konsultieren Sie einen qualifizierten Installateur. Weder der Hersteller noch seine Händler haften für zufällige, Folge-, indirekte, besondere oder strafbare Schäden jeglicher Art, einschließlich, aber nicht beschränkt auf entgangene Einnahmen oder Gewinne oder andere Schäden, sei es aus Vertrag, unerlaubter Handlung oder anderweitig.
• Die CO₂-Flasche wird aufgrund von HAZMAT-Beschränkungen leer geliefert. Sie muss vor der Verwendung bei einem örtlichen Luft-/Gaslieferanten befüllt werden.

Hinweis:
Einige Bierfässer der Marken Coors oder Miller passen nicht in dieses Gerät.
